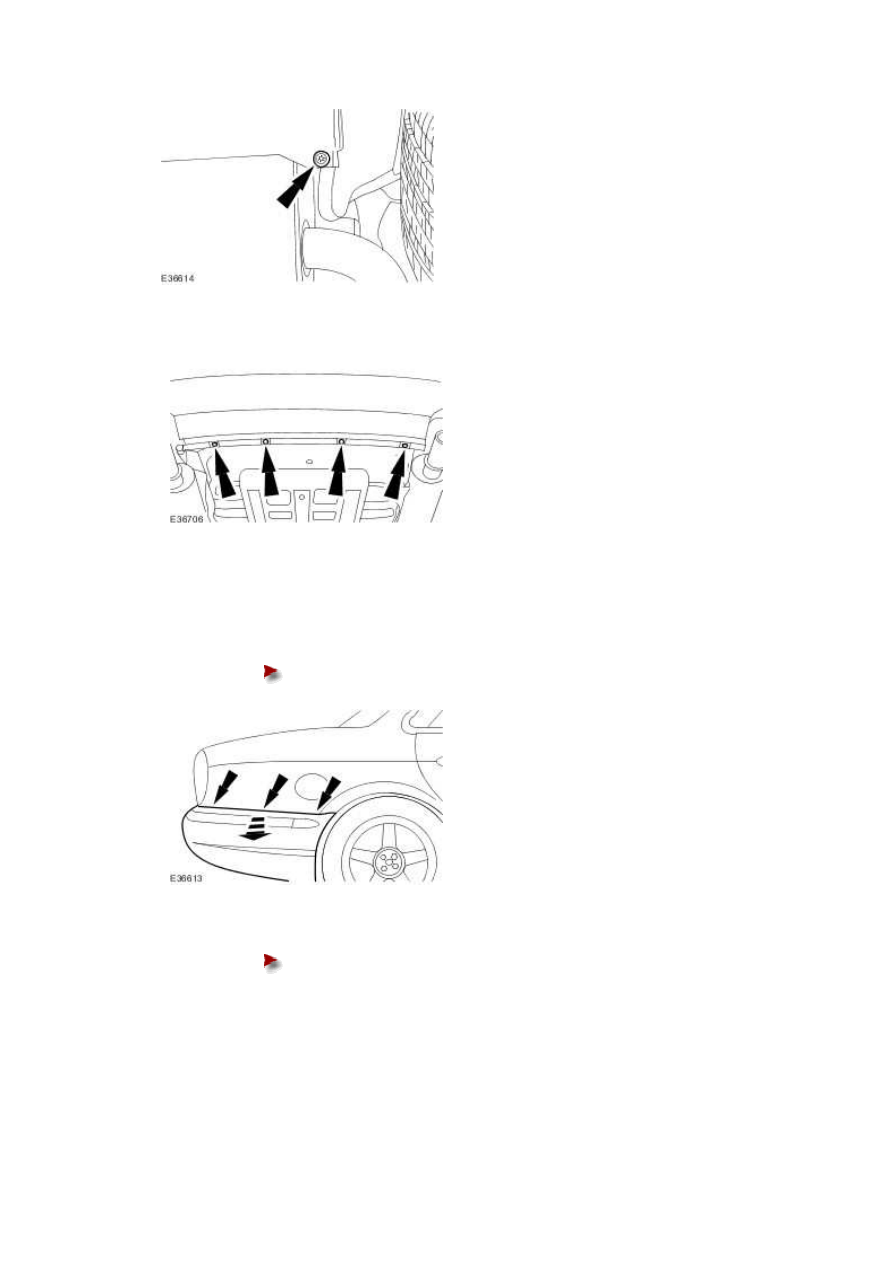

10 . Remove the bumper cover lower retaining screws.







11 . NOTE:



Left-hand shown, right-hand similar.


Detach the rear bumper cover.





Detach the bumper cover from the retaining clips.









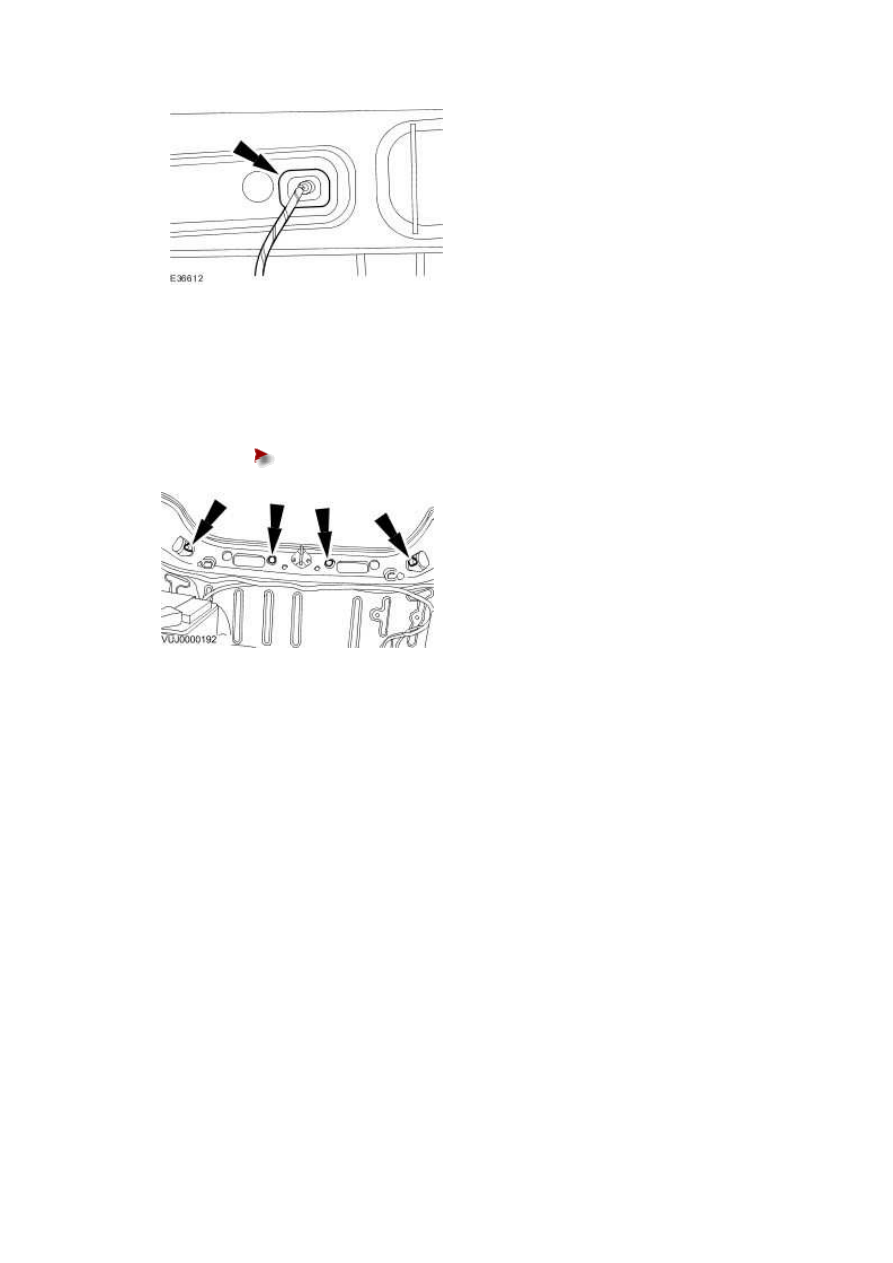

12 . Remove the rear bumper.





Detach the wiring harness grommet from the rear quarter panel.








Installation



1 . To install, reverse the removal procedure.





Tighten to 6 Nm.











www.

Rear Bumper Cover - VIN Range: H18680-
>H99999 (76.22.74)

Removal



1 . Raise and support the vehicle.

For additional information, refer to Lifting





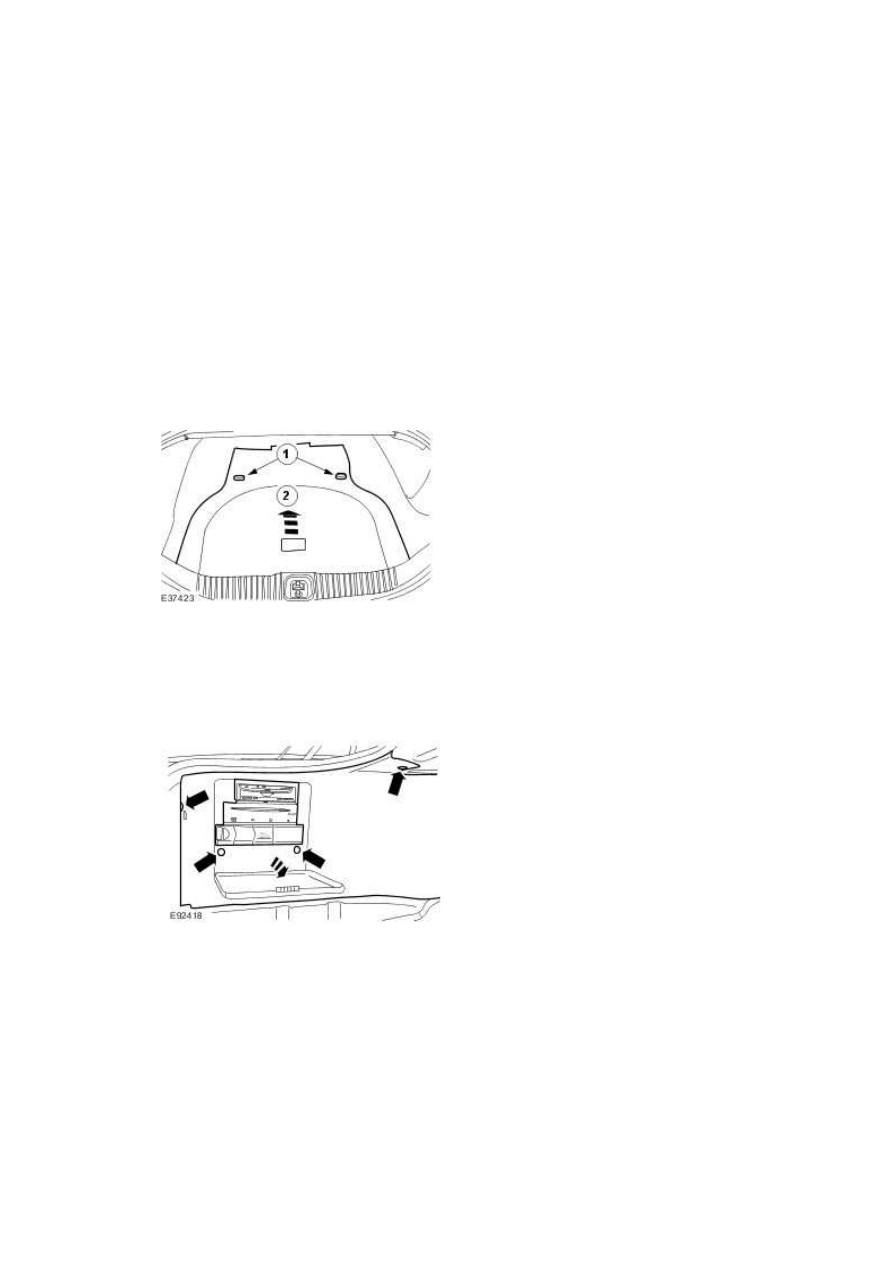

2 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.



2) Remove the luggage compartment floor covering.









3 . NOTE:



Left-hand shown, right-hand similar.


Remove the luggage compartment side trim panel.







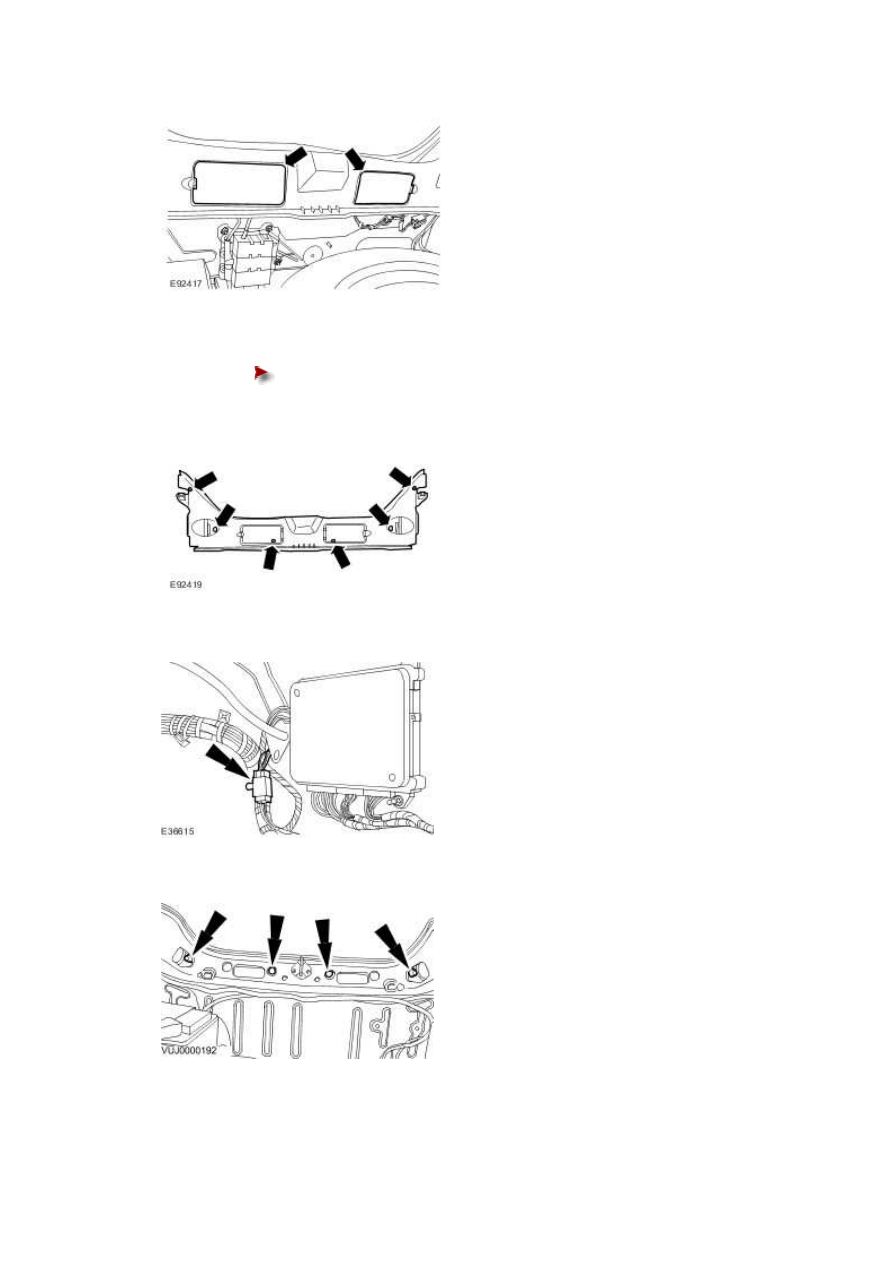

4 . Remove the rear luggage compartment trim panel covers.







5 . Remove the rear luggage compartment trim.





Remove the rear luggage compartment trim retaining clips.









6 . Disconnect the side marker and parking aid electrical connector.







7 . Remove the rear bumper cover retaining bolts.







8 . NOTE:



Left-hand shown, right-hand similar.

www.
