Jaguar XJ (X350). Manual - part 1435

Exterior Mirror Motor - VIN Range:
H18680->H99999 (76.10.57)

Removal



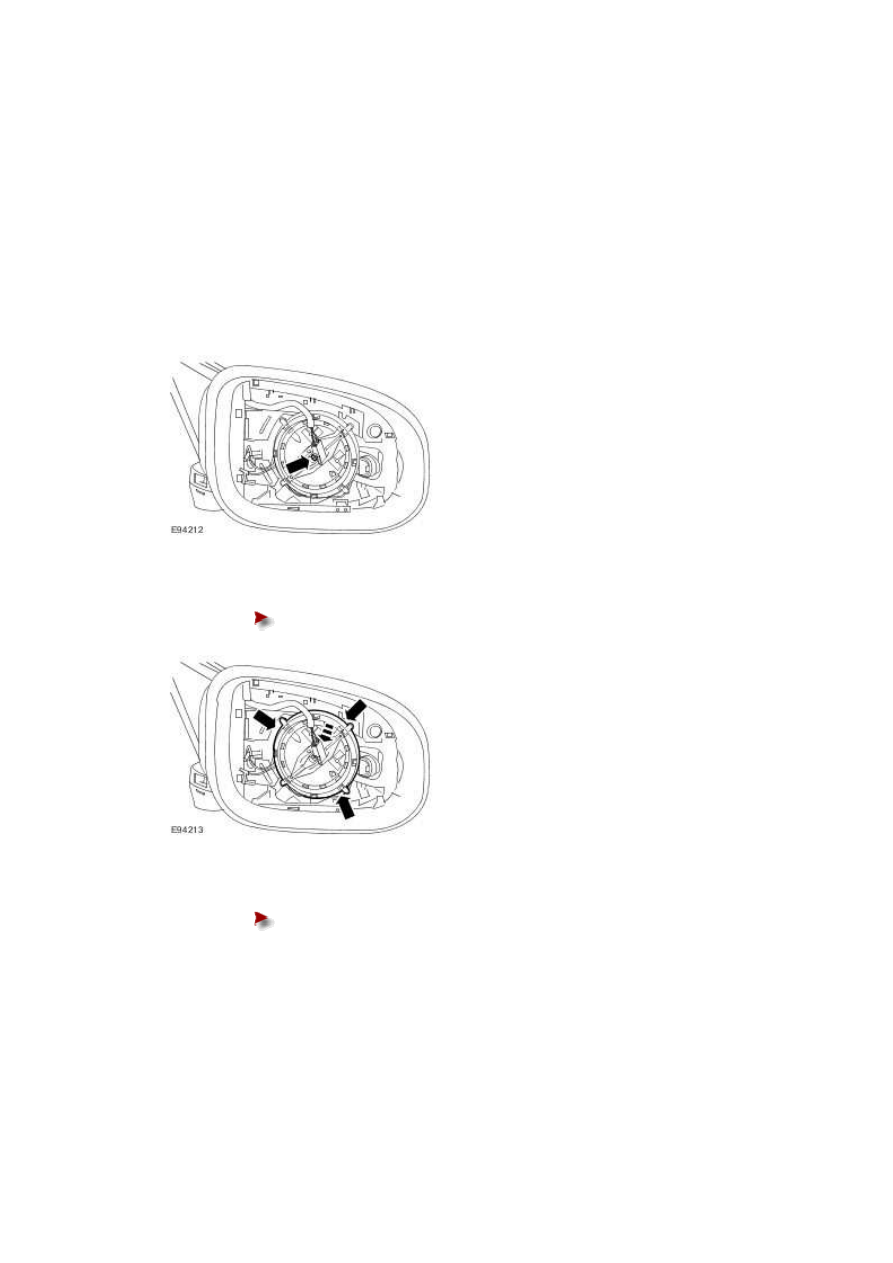

1 . Remove the exterior mirror glass.

For additional information, refer to Exterior Mirror Glass (76.10.53)





2 . Remove the exterior mirror motor retaining bolt.

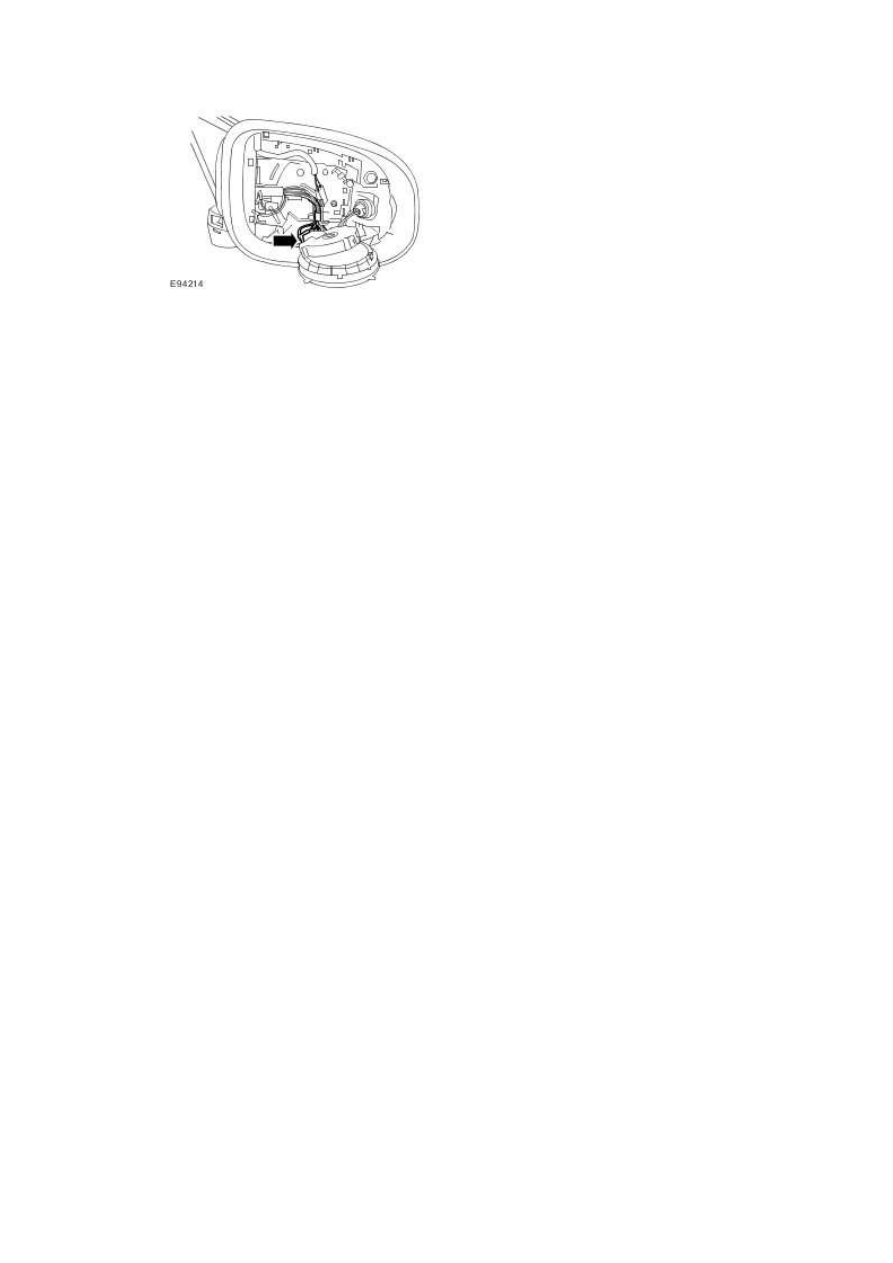

3 . Detach and reposition the exterior mirror motor.





Release the retaining tangs.









4 . Remove the exterior mirror motor.





Disconnect the electrical connector.








Installation



1 . To install, reverse the removal procedure.







www.

501-01 : Seating





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Front seat backrest retaining bolts

25   18   -

Front safety belt to seat base retaining bolt  35   26   -

Front seat rear retaining bolts

47   35   -

Front seat front retaining bolts

47   35   -

Front safety belt buckle retaining bolt

35   26   -

Side airbag module retaining nuts

7

-

62







Description and operation





Seats - VIN Range: G00442->H18679

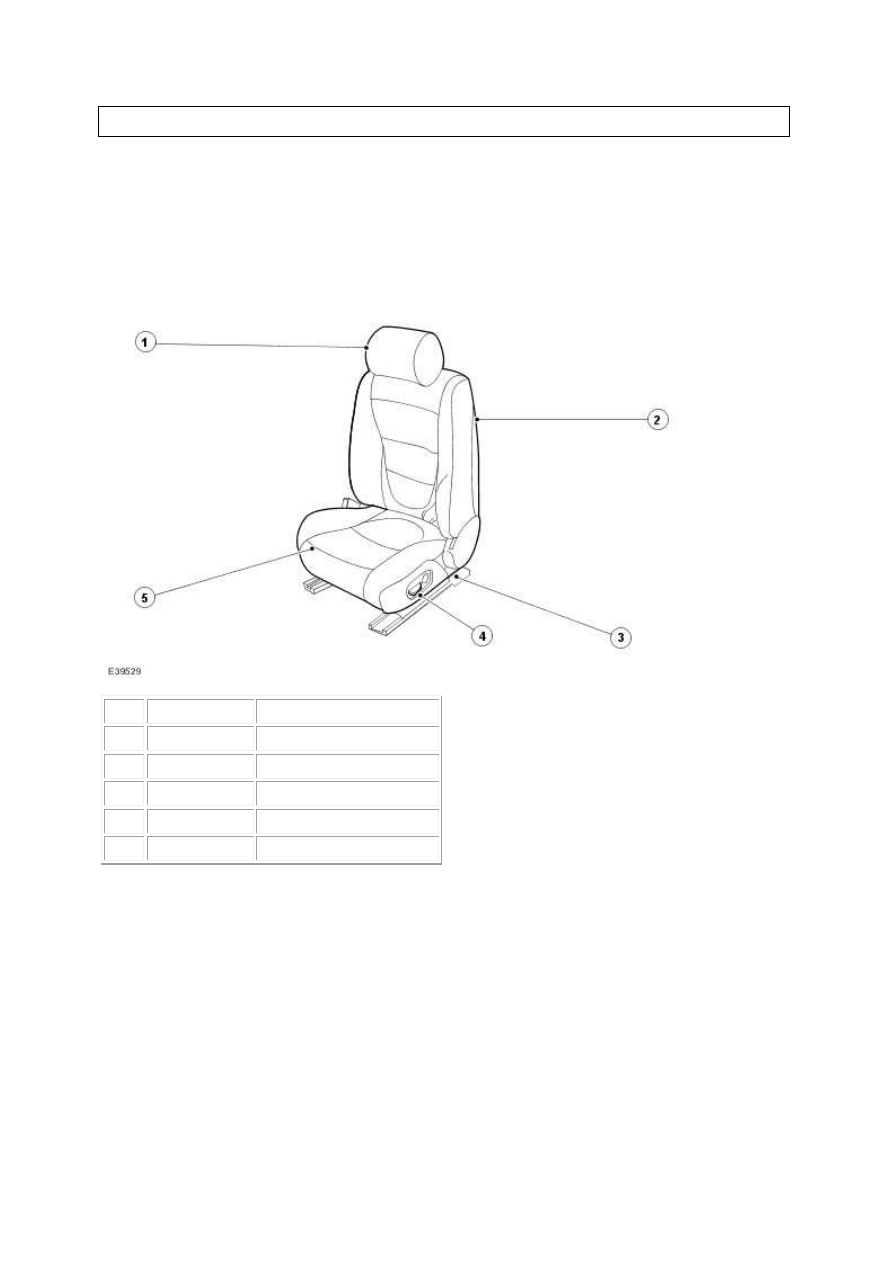

Front Seats



Item  Part Number

Description

1



Front seat head restraint

2



Front seat backrest

3



Seat base

4



Front seat control switch

5



Front seat cushion


Each front seat has a handed seat cushion, a common backrest frame and seat adjuster
mechanism. Switch packs are installed on the outer side of the driver and passenger seats.
Both driver and passenger seats are retained to the vehicle floorpan at four points.

The driver and passenger seats, although almost identical, have some unique components
fitted. The driver seat has a seat track position sensor and the passenger seat has an occupant
weight sensing system, both the components form an integral part of the occupant restraints
system.

The front seats have a side airbag module fitted to the outer side of the front seat backrest and
the front seat backrest cover has an integral chute to aid in the deployment of the side air bag.

An anti-whiplash system is fitted to both front seats, the system has no serviceable

www.
