Jaguar XJ (X350). Manual - part 1434

Exterior Mirror Cover (76.10.55)

Removal



1 . Remove the exterior mirror glass.

For additional information, refer to Exterior Mirror Glass (76.10.53)

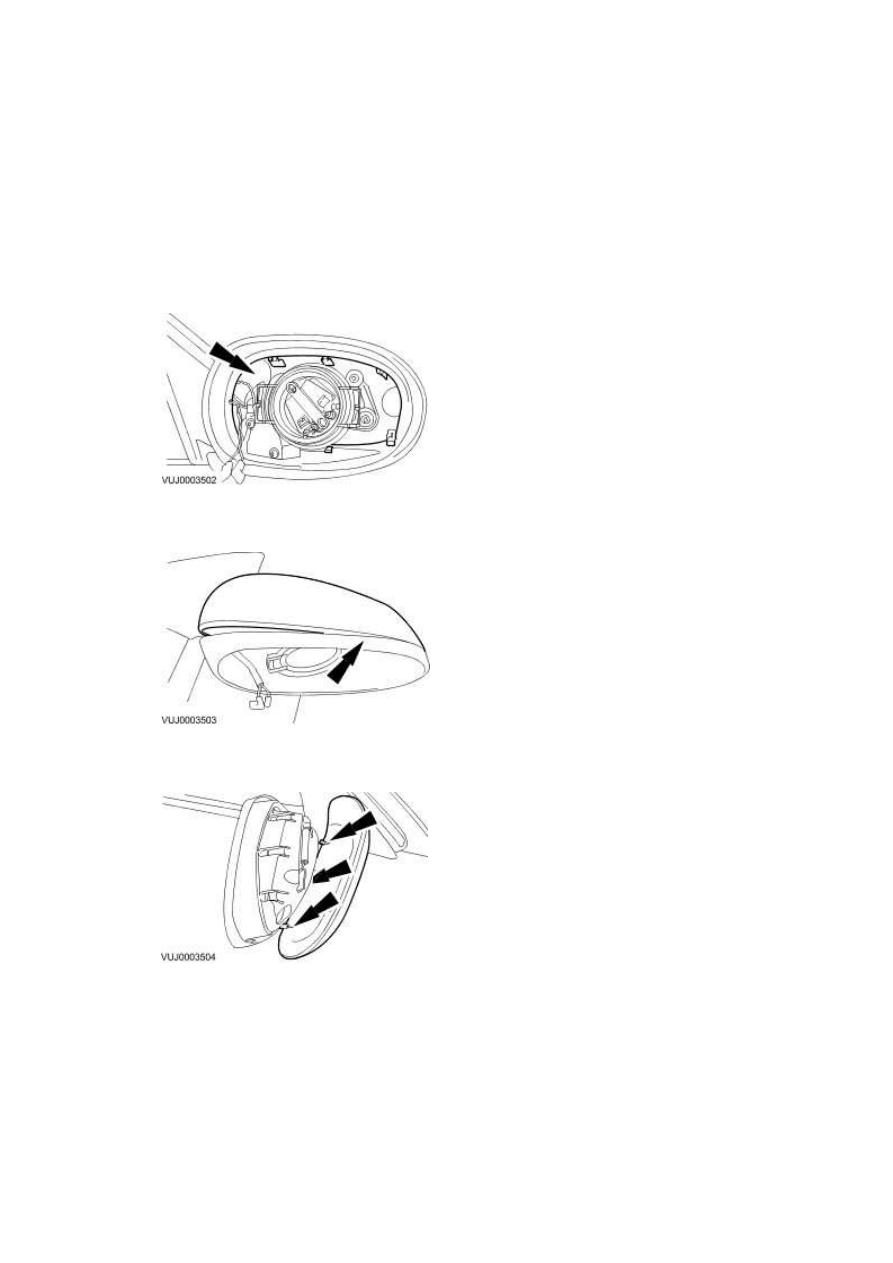

2 . Detach the inner edge of the exterior mirror cover.







3 . Detach the outer edge of the exterior mirror cover.







4 . Remove the exterior mirror cover.






Installation



1 . To install, reverse the removal procedure.



Exterior Mirror Glass (76.10.53)

Removal

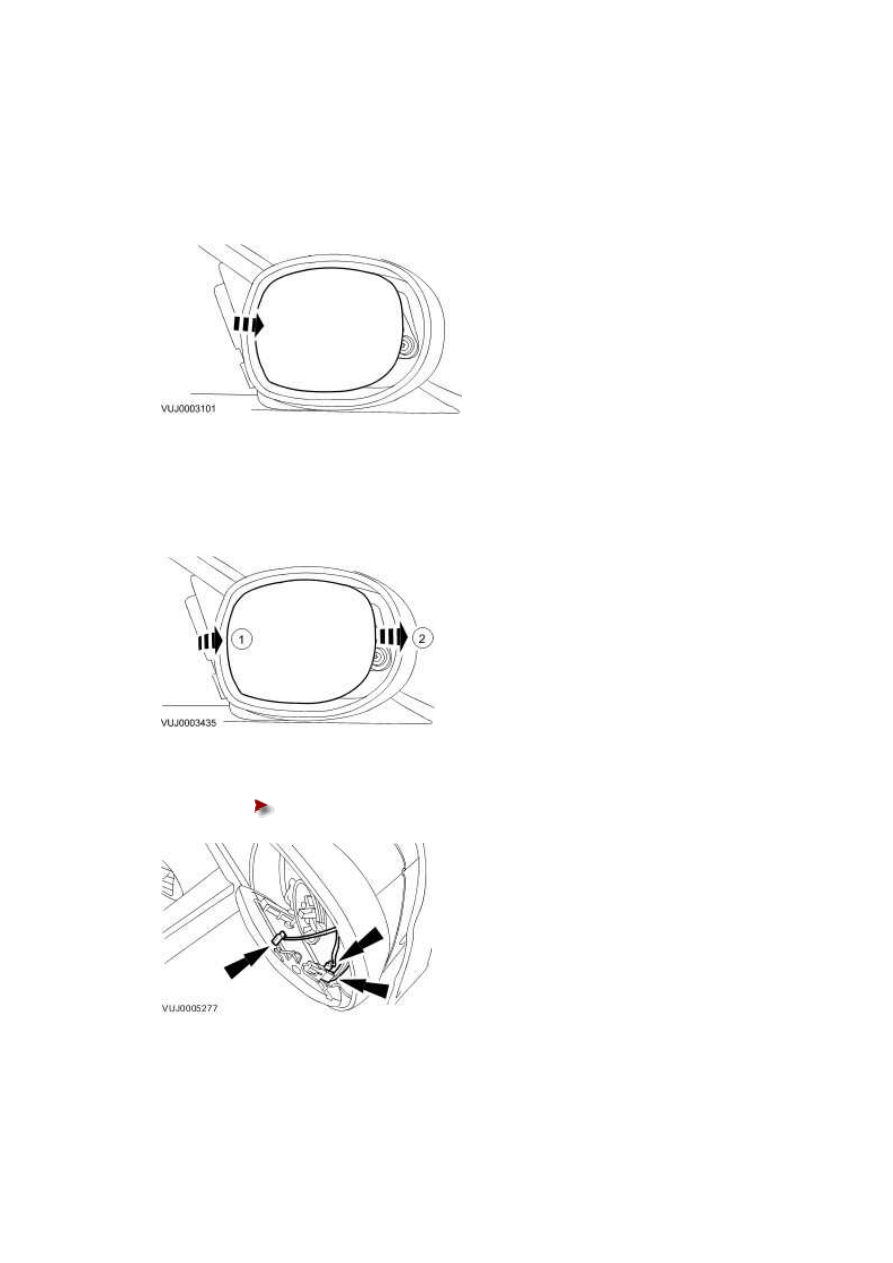

1 . Apply light pressure to the exterior mirror glass.







2 . Detach the mirror glass.



1) Apply light pressure to the inner edge of the mirror glass.



2) Pull the outer edge of the mirror glass to detach the mirror glass.









3 . Remove the exterior mirror glass.





Disconnect the electrical connectors.








Installation

1 . To install, reverse the removal procedure.

www.

Exterior Mirror Motor - VIN Range:
G00442->H18679 (76.10.57)

Removal



1 . Remove the exterior mirror glass.

For additional information, refer to Exterior Mirror Glass (76.10.53)

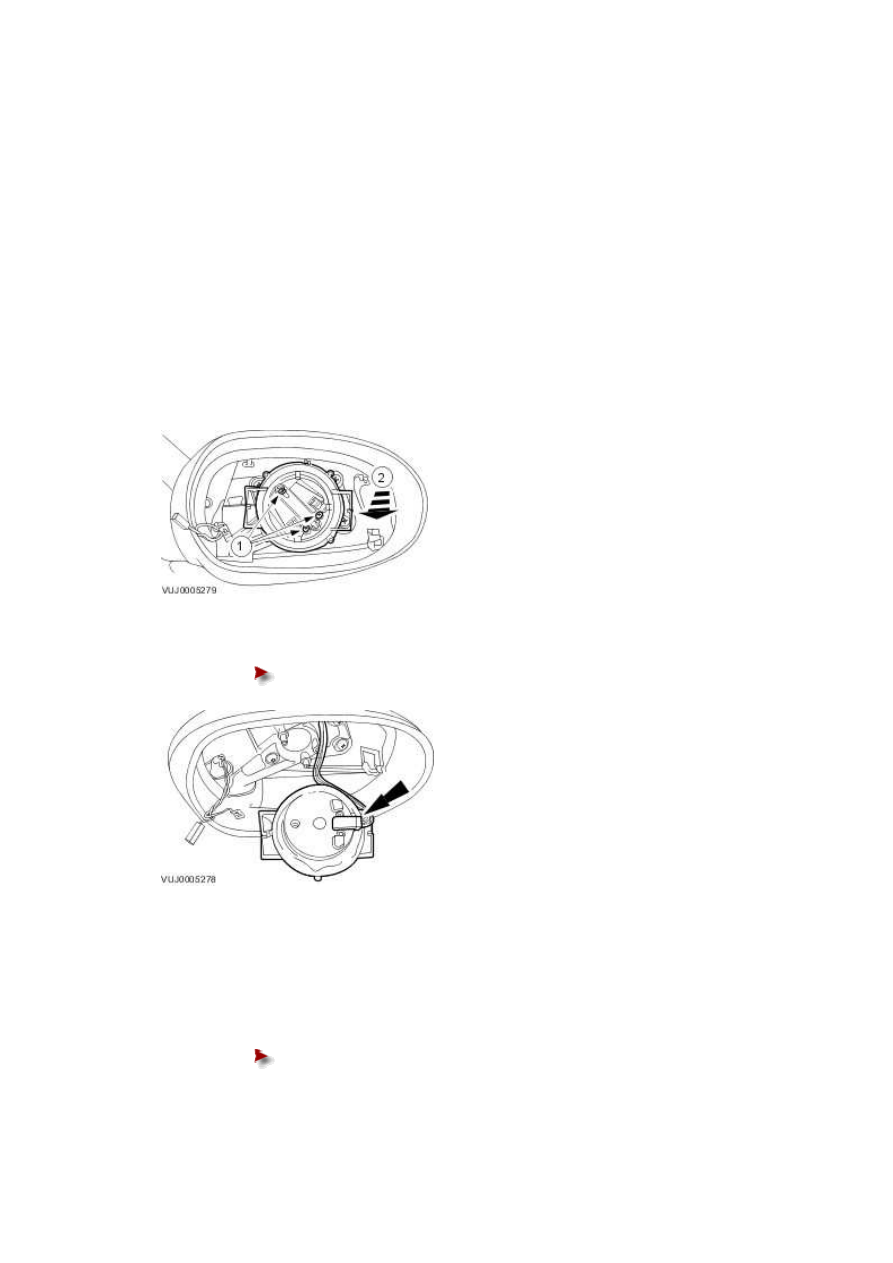

2 . Detach the exterior mirror motor.

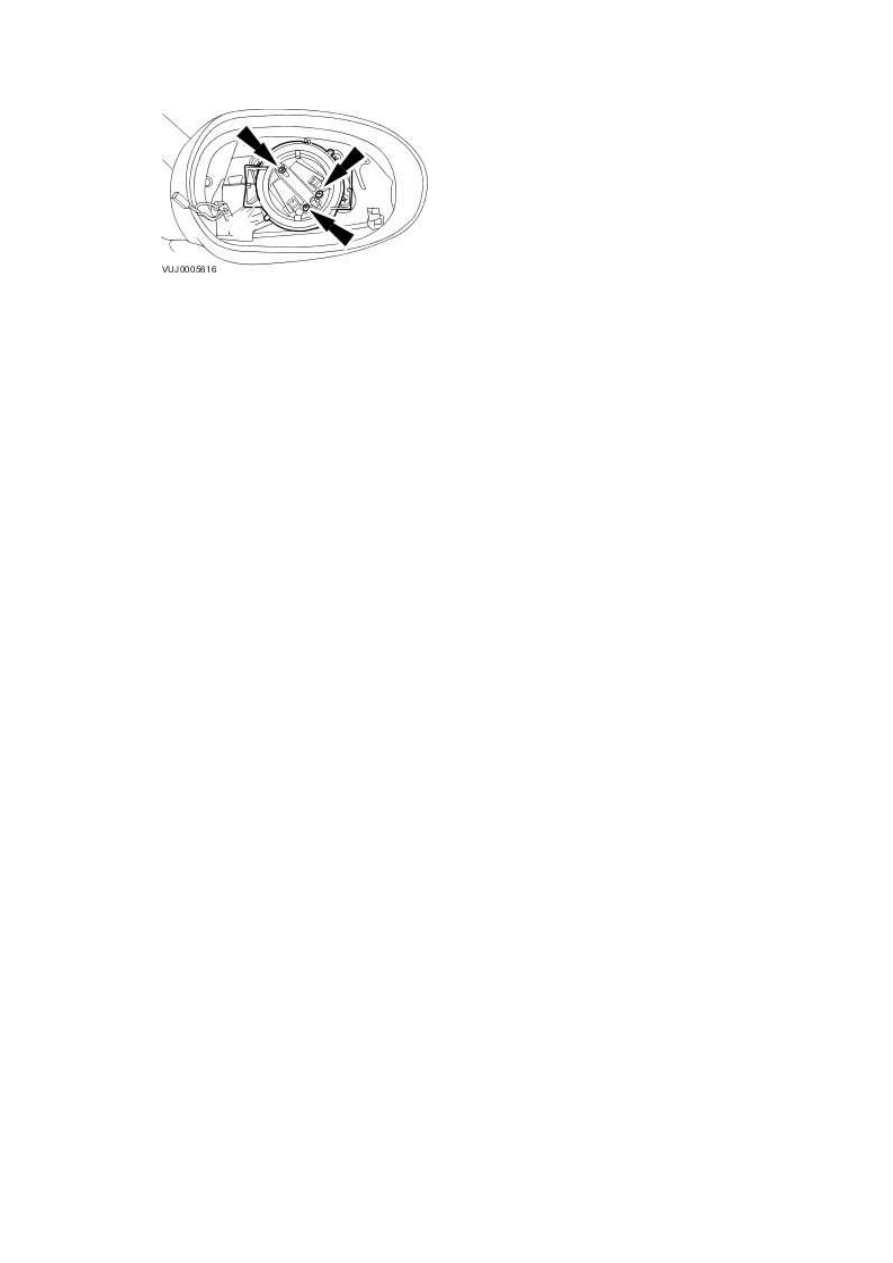

1) Remove the exterior mirror motor retaining screws.



2) Detach the exterior mirror motor.









3 . Remove the exterior mirror motor.





Disconnect the electrical connector.








Installation



1 . To install, reverse the removal procedure.





Tighten to 1 Nm.
