Jaguar XJ (X350). Manual - part 1386

Cellular Phone Antenna - Vehicles With:
Corded Cellular Phone, VIN Range:
G00442->H18679 (86.51.17)

Removal



1

.



  CAUTION: Electronic modules are sensitive to electrical charges. If exposed to these

electrical charges, damage may result.





Disconnect the battery ground cable. <<414-01>>







2 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering screws.





2) Remove the luggage compartment floor covering.











3 . Remove the luggage compartment side trim panel.

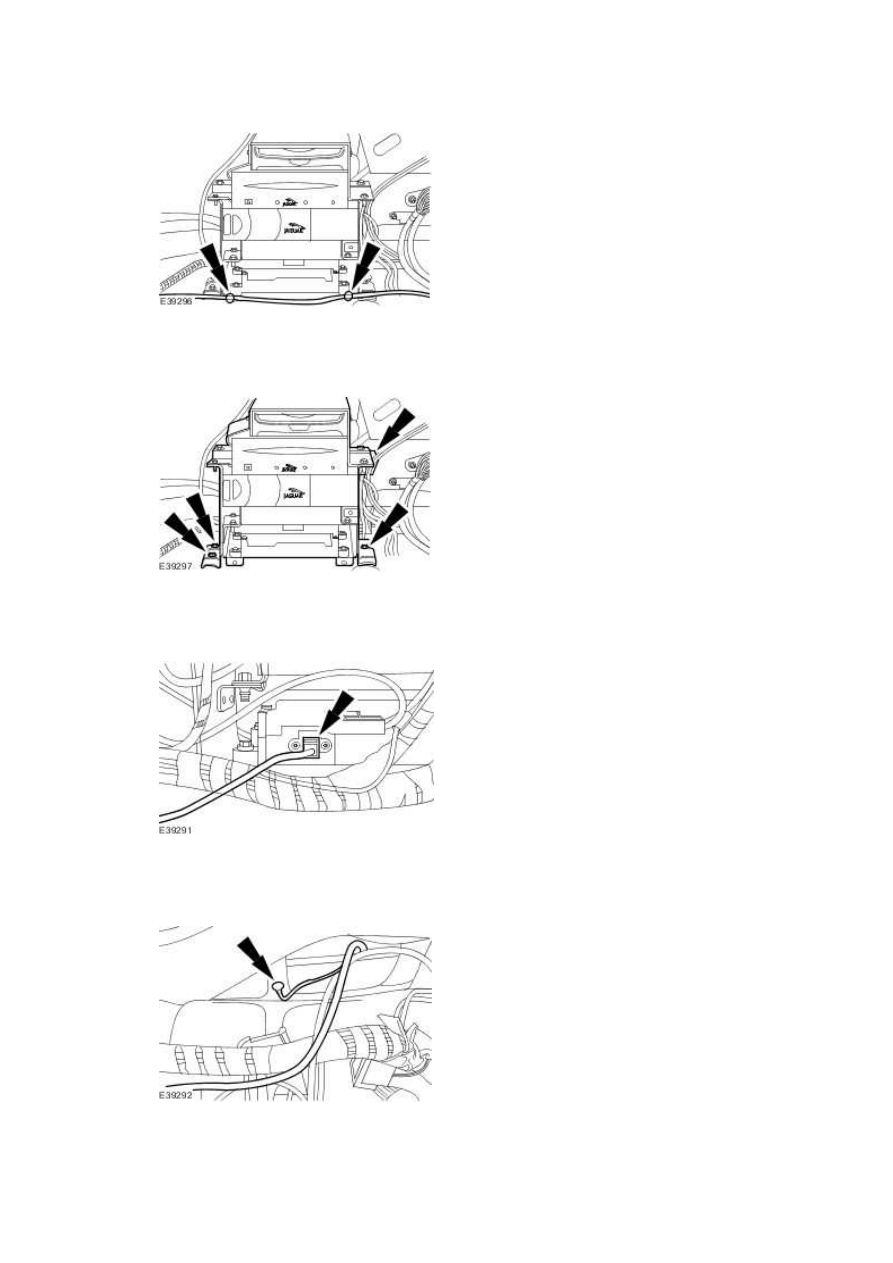

4 . Detach the air pipe.







5 . Detach the module retaining bracket.







6 . Disconnect the cellular phone antenna electrical connector.







7 . Detach the grommet.





www.

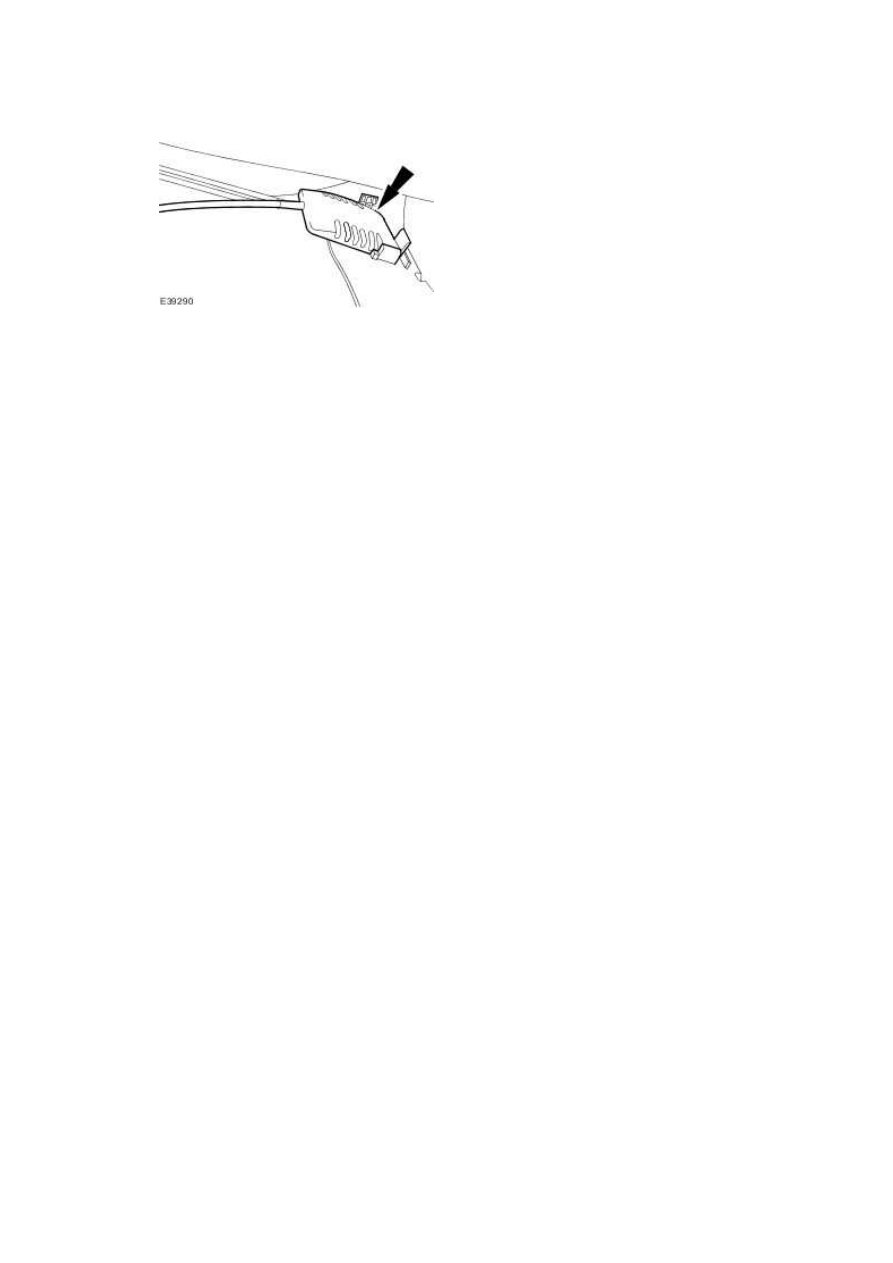

8 . Remove the cellular phone antenna.







Installation



1 . To install, reverse the removal procedure.







Cellular Phone Antenna - Vehicles With:
Cordless Cellular Phone, VIN Range:
G00442->H18679 (86.51.17)

Removal



1 . Remove the parcel shelf. <<501-05>>





2

.



Locally remove the insulation on the back of the parcel shelf to gain access to the cellular

phone antenna.







3 . Detach the cellular phone antenna harness.







4 . Remove the cellular phone antenna.
