The Bluetooth upgrade module communicates with the drivers cellular phone and integrates it into

the vehicle system transferring information such as call status and phonebook information to the

PSE.

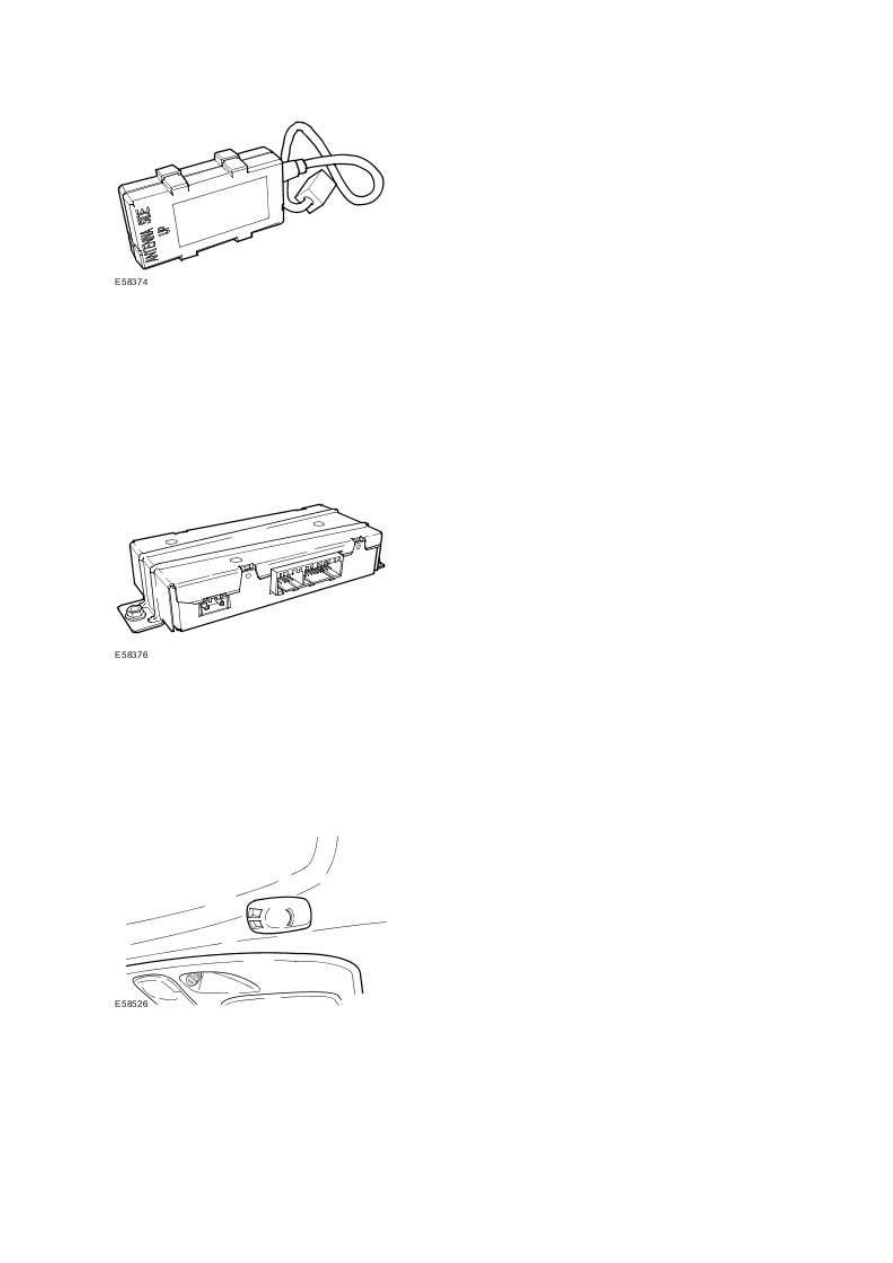

Voice Activated Control Module

The voice activated control module is located in the left-hand side of the luggage compartment.







The voice activated control module is fixed to a bracket which also supports the PSE and the

navigation control module.



The voice activated control module stores up to 40 voice tags.

Microphone





The microphone is located above the driver and is attached to the headliner.

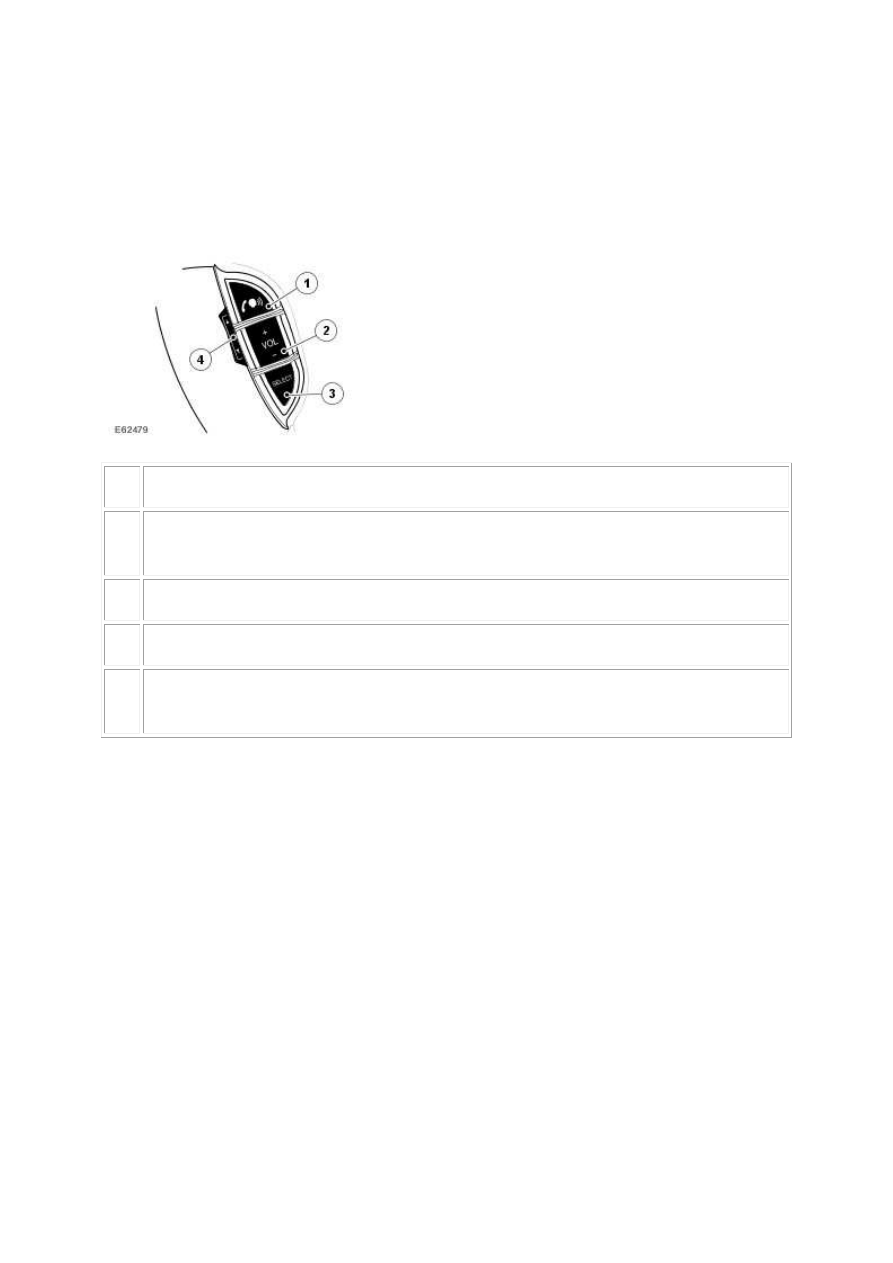

Steering Wheel Telematics Control Switches

To ensure minimum disruption to concentration when driving, limited control of audio, telephone

and voice activation systems is possible using the steering wheel telematics control switches.



The control switches provide the following phone functionality:

•



Answer phone call/end handsfree calls.

•



Increase or decrease volume.

•



Cycle through phone memory.



Item

Description



1



Press to start voice session, or mute when voice is not fitted. Answer phone call when ringing.

Send/End when in phone mode.



2



Press as required to increase or decrease volume.



3



Press and hold for 2 seconds to select Phone Ready mode.



4



In phone mode main screen, press to scroll up or down through the numbers stored in the

phone memory.





Refer to the Cellular Phone user guide for complete operating instructions.





www.

Cellular Phone - VIN Range: H18680-
>H99999

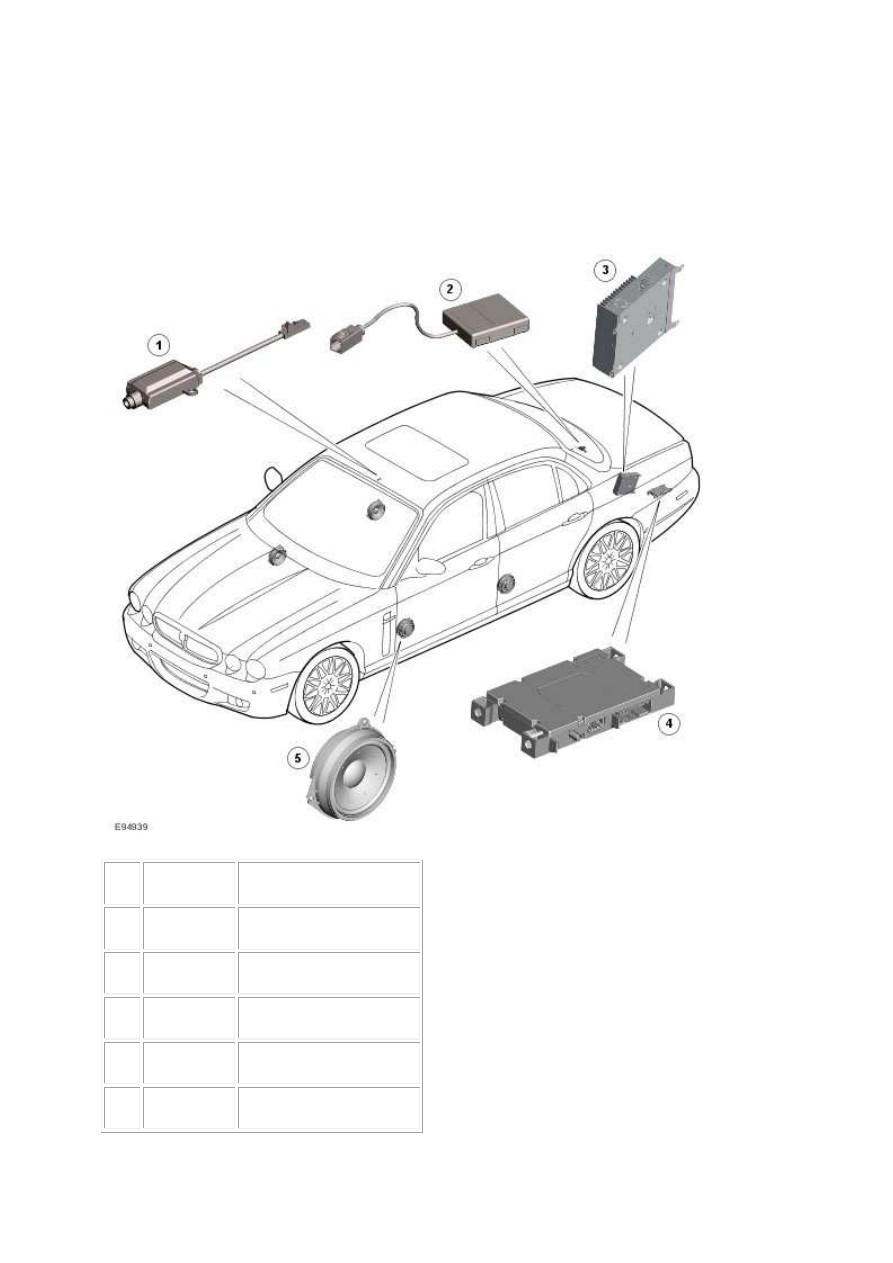

COMPONENT LOCATION



Item



Part Number



Description



1







Microphone



2







Bluetoth antenna



3







Audio amplifier



4







Telephone control module



5







Speakers





OVERVIEW

The system allows the driver to use a Bluetooth equipped cellular phone handset through the

vehicles Information and Entertainment system.



NOTE:





There is no physical connection (cradle) between the phone handset and the telephone control

module. Communications between the 2 components are purely Bluetooth. This can limit the

available functions dependant on the handset used.





The cellular phone system comprises the following components:

•



Telephone control module

•



Microphone

•



Bluetooth antenna

Phone dialing is achieved using one of the following methods:

•



Dialing a number using the ICP keypad

•



Selecting a number from the handsets phonebook via the ICM

•



Selecting from the handsets call register via the ICM

The Telephone control module is connected to the Information and Entertainment system on the

D2B bus. This allows audio and control signals to be routed to and from the telephone control

module. The telephone control module has a saperate integral Bluetooth antenna located on the LH

(left-hand) side of the rear parcel shelf.



Telephone handsets must be paired with the telephone control module before they can be used with

the vehicle system. Up to five telephone handsets can be paired with the vehicle, but only one

telephone can used at a time.

PHONE MODULE

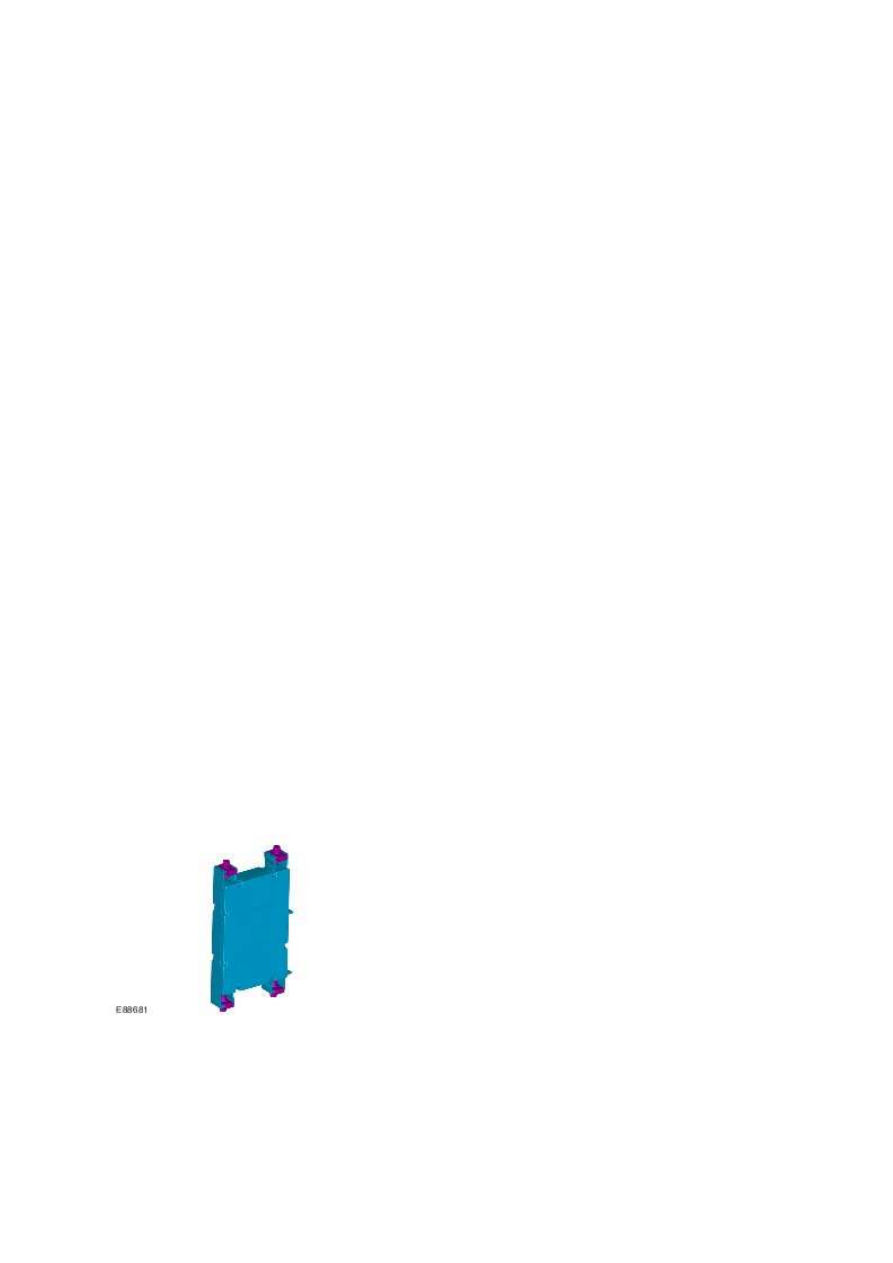

The telephone control module is located in the rear LH (left-hand) side of the luggage compartment.

The phone module is connected on the D2B ring to the rest of the entertainment system. The D2B

ring allows control instructions and audio to be transfered to the relevant modules.
