speech is detected "PROCESSING" will be displayed in the message center. Operating the
VOICE/PHONE switch again will cancel the voice session.

Refer to the Cellular Phone user guide for complete operating instructions.

For additional information on the voice activation control module, refer to <<419-10>>.





Cellular Phone - VIN Range: G45704-
>H18679

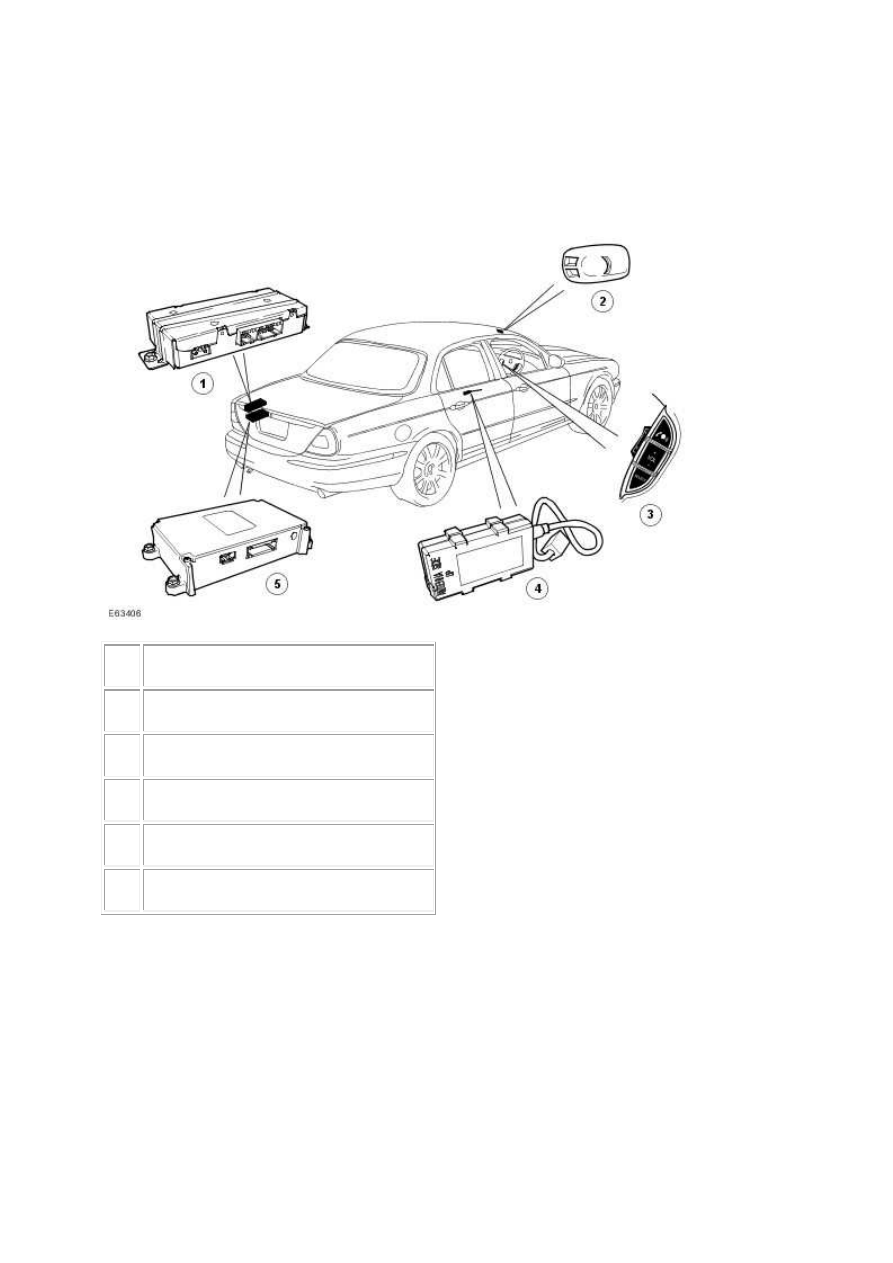

Component Location



Item

Description



1



Voice activated control module



2



Microphone



3



Steering wheel telematics control switches

4



Bluetooth upgrade module



5



Portable Support Electronics (PSE)





Bluetooth

2006 model year (MY) sees the introduction of a Bluetooth® communications network system.



Note: In common with previous cellular phones it is the drivers responsibility to comply with local

legislation regarding cellular phone use.



Bluetooth is a way of communicating with various electronic devices that are equipped with

specialized chips using a short-range radio link. It allows most devices to communicate with one

www.

another by creating a universal language. The devices then form a private network known as a

'personal area network'.



Interaction between Bluetooth devices can take place without direct human intervention whenever

two or more Bluetooth devices are within each other's range. This enables the Bluetooth transceiver

chip to trigger an automatic connection to deliver and accept a flow of data.



Bluetooth devices operate on a radio frequency band knows as the Industrial, Scientific, and Medical

frequency. The Industrial, Scientific, and Medical radio frequency band is 2.40 GigaHertz (GHz) to

2.48 GHz which is divided into 79 channels, each carrying a bandwidth of 1 MegaHertz (MHz).



The devices use the 79 individual randomly chosen channels within the frequency band, changing

from one to another on a regular basis. The Bluetooth transmitters change frequencies

approximately 1,600 times every second, meaning that more devices can utilize the limited slice of

the radio frequency.



Since every Bluetooth transmitter uses this technique automatically, it's most unlikely that two

transmitters will be on the same frequency at the same time. This technique minimizes the risk of

disruption to Bluetooth devices, as any interference on a particular frequency will last only a fraction

of a second.



The Bluetooth system consists of:

•



A Bluetooth upgrade module

•



A Portable Support Electronics (PSE) module

•



A voice activated control module

•



A microphone

•



Steering wheel telematics control switches

•



An audio unit

The Bluetooth upgrade module allows the driver to integrate their personal cellular phone to the

vehicle. When a cellular phone is paired to the vehicle, it allows the storage of up to 500 individual

phone numbers and 40 related voice tags to the voice activated control module. These stored phone

numbers can then be accessed using the audio unit control buttons, the audio unit touch screen (if

equipped) or steering wheel telematics control switches. The voice tags can be accessed by using the

steering wheel telematics control switches when utilizing the voice activation facility.



If a cellular phone has been matched/programmed to the vehicle and a second cellular phone is

added, the stored phone numbers and voice tags from the second cellular phone will overwrite the

original phones' stored data.



Phone numbers stored to the PSE and voice tags stored to the voice activated control module need

to be manually updated should alterations be required. If a new phone number has been added to

the cellular phone memory, it will need to be added manually to the vehicle memory.



Once stored to the vehicle, the phone numbers can be viewed on the audio unit screen. The audio

unit and touch-screen operate as previous models.



For vehicles fitted with a touch-screen controlled audio unit it is possible to redial the last 10 dialed

phone numbers from the vehicle. For vehicles without a touch-screen controlled audio unit it is only

possible to redial the last dialed phone number from the vehicle. These dialed phone numbers are

stored in the PSE module memory and not from the cellular phone's memory.



The Bluetooth system does not include a phone cradle or it's own individual vehicle antenna. As a

consequence of this, there is no cellular phone signal amplification and no in-car charging facilities.



In-car charging can be achieved using a suitable lead to the cigar lighter or auxiliary power socket.

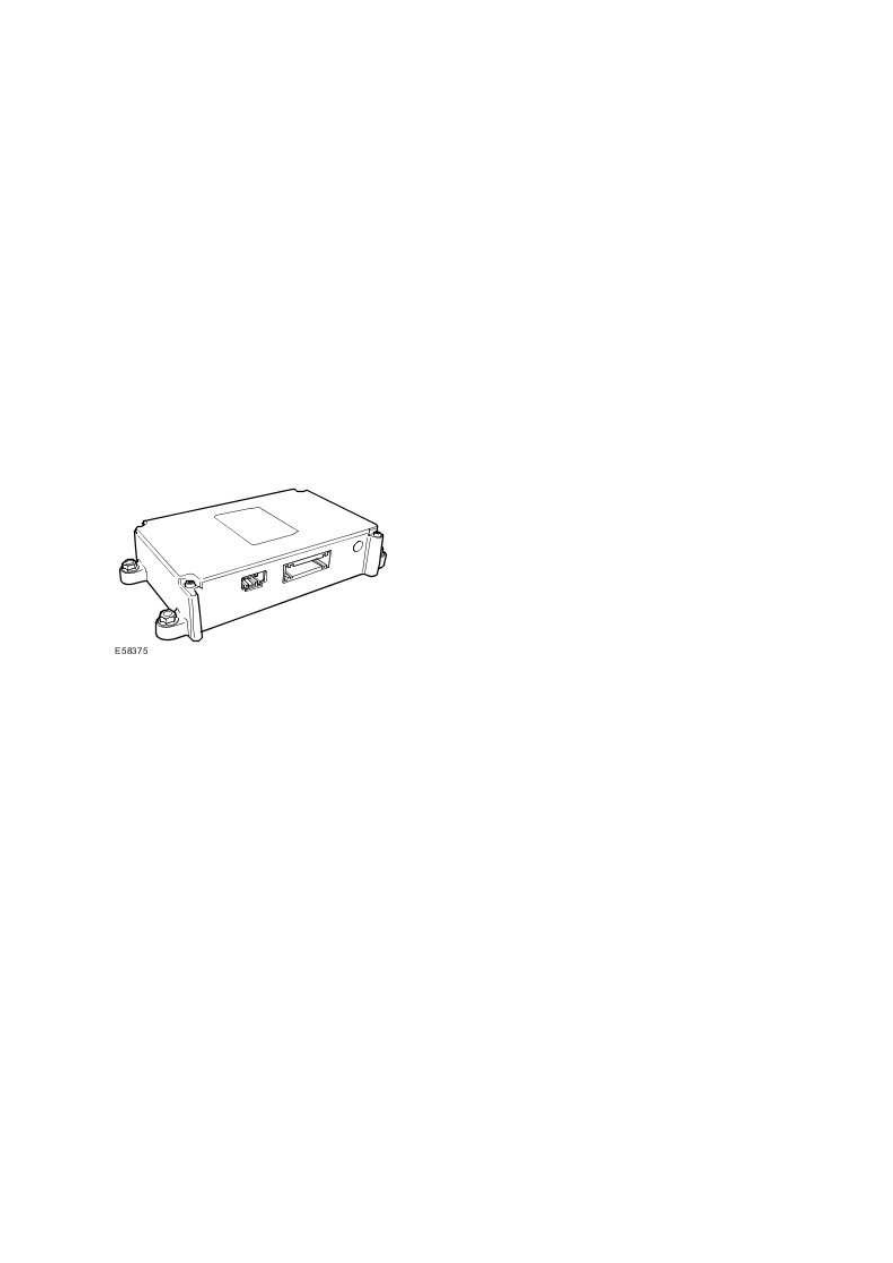

Portable Support Electronics (PSE) Module

The Portable Support Electronics (PSE) module is located in the left-hand side of the luggage

compartment.







The PSE module is fixed to a bracket which also supports the Voice Activation Control Module

(VACM) and the navigation control module.



The PSE module has one electrical connector and one optical connector. The module is unique to

Jaguar, but utilizes carry over hardware.



The PSE module stores up to 500 phone numbers and the last 10 dialed phone numbers from the

vehicle.

Bluetooth Upgrade Module

The Bluetooth upgrade module is located under the center console and is attached to the center

console using velcro.
