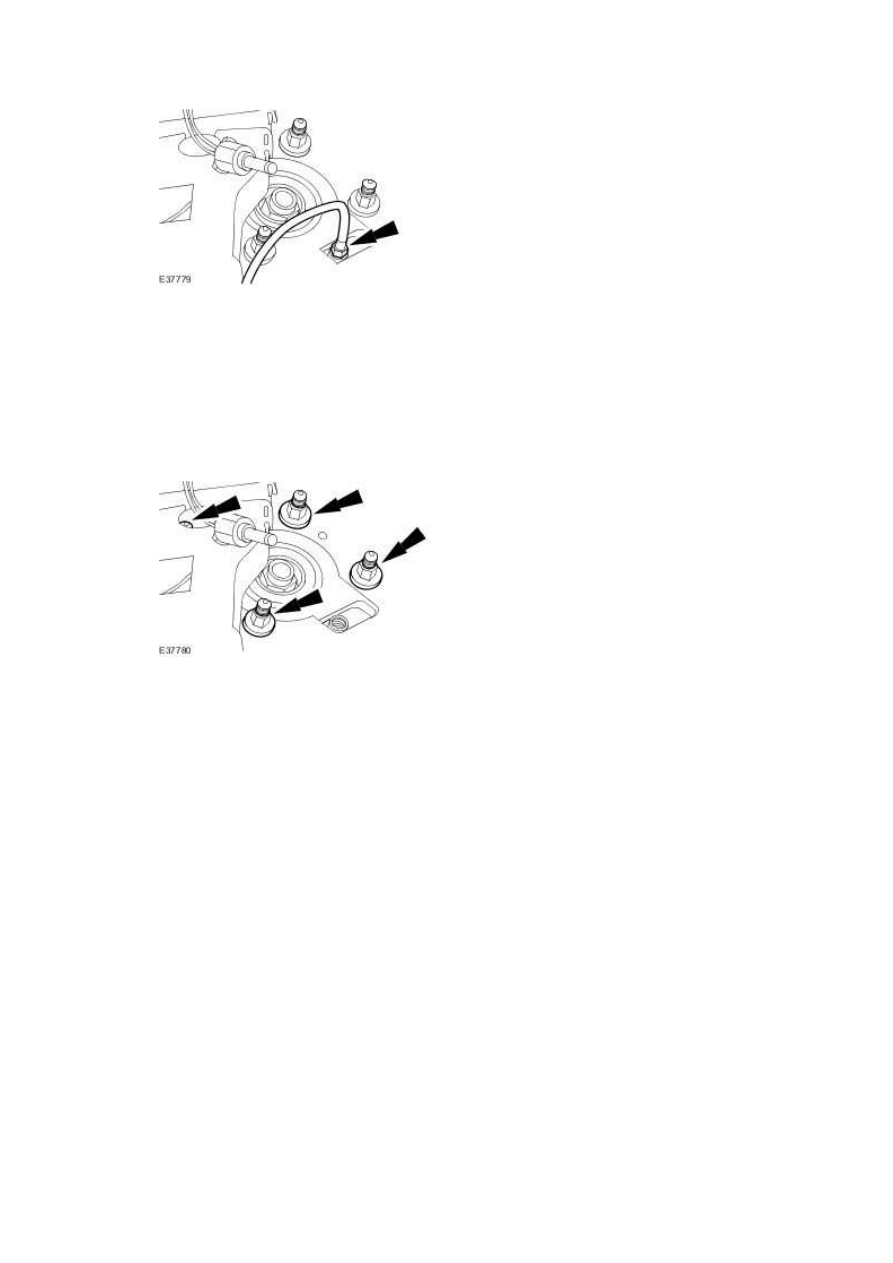

8 . NOTE:





Left-hand shown, right-hand similar.



Remove the air spring retaining nuts.







9 . Remove the rear wheel and tire assembly.

For additional information, refer to

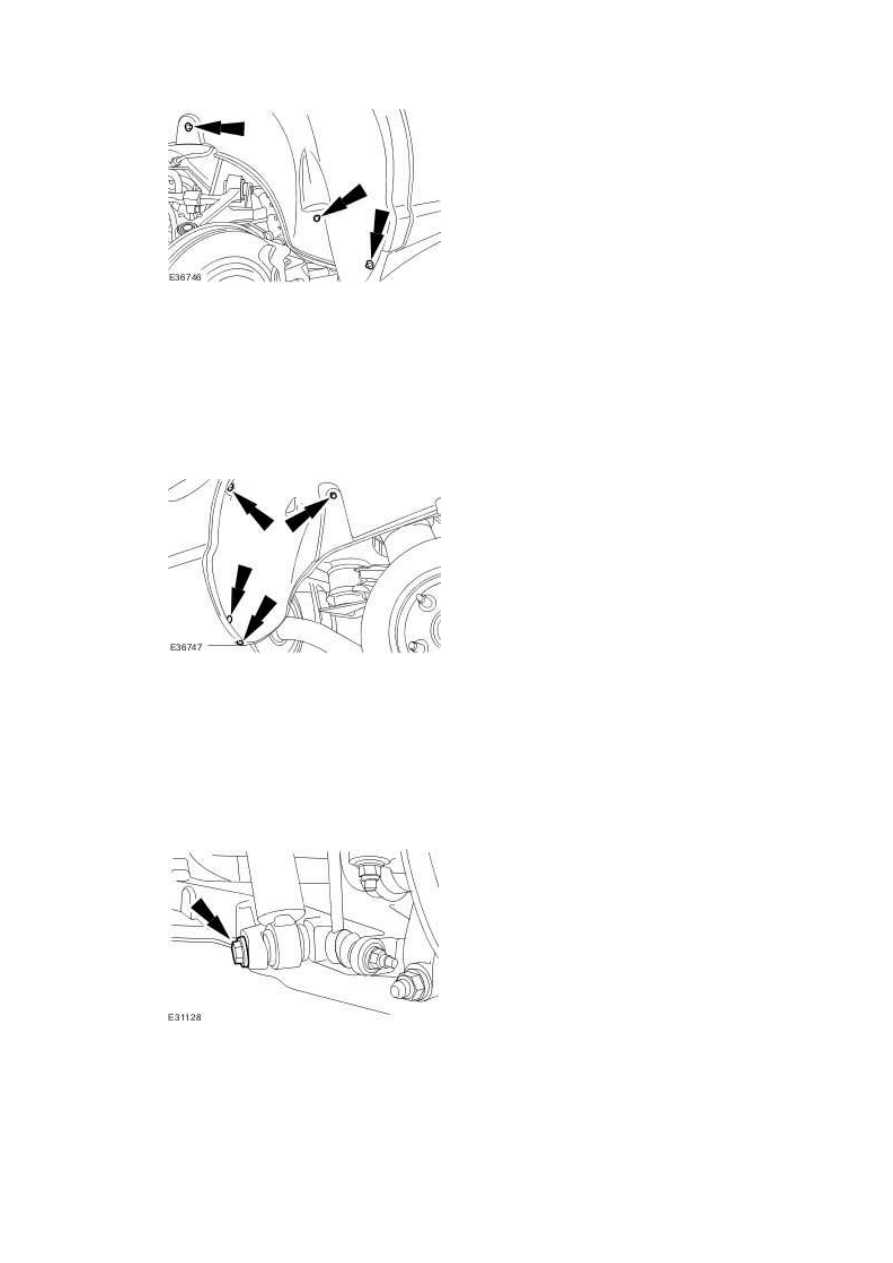

10 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear fender splash shield.







11 . NOTE:





Left-hand shown, right-hand similar.



Remove the rear fender splash shield.







12 . NOTE:





Left-hand shown, right-hand similar.



Remove the air spring bolt.





www.

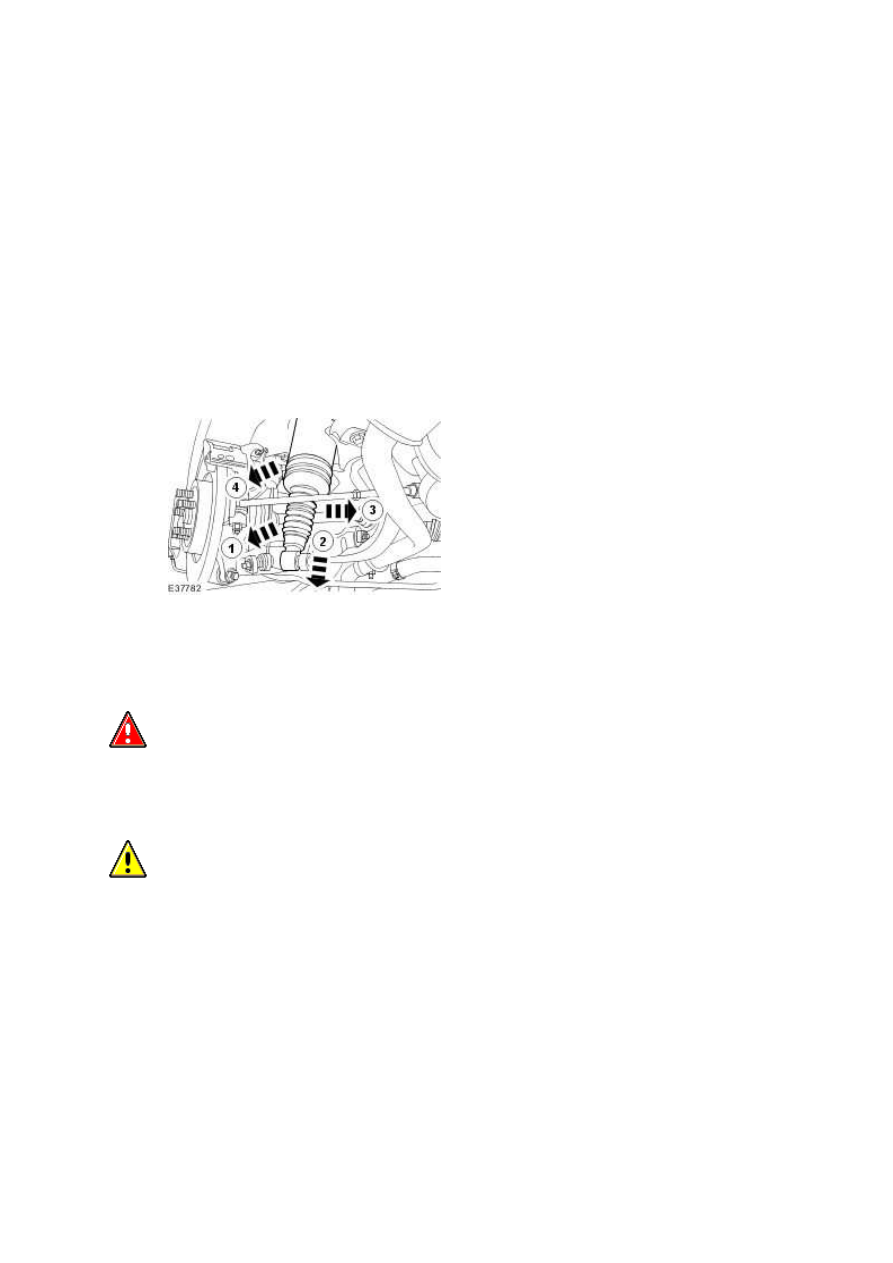

Left-hand shown, right-hand similar.



Remove the air spring.



1) Displace the air spring lower mounting from the lower arm.





2) Displace the air spring from the upper mounting.





3) Position the air spring to the outside of the lower arm.





4) Remove the air spring.











Installation

  WARNING: Do not install an air spring if the pressure retaining valve has been removed or

has become loose. Failure to follow this instruction may result in personal injury.





  CAUTION: Do not install an air spring if the pressure retaining valve has been removed or

has become loose. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





New air springs have a shelf life of seven months from the date of manufacture. Do not install

the air spring if the date marking exceeds this date.

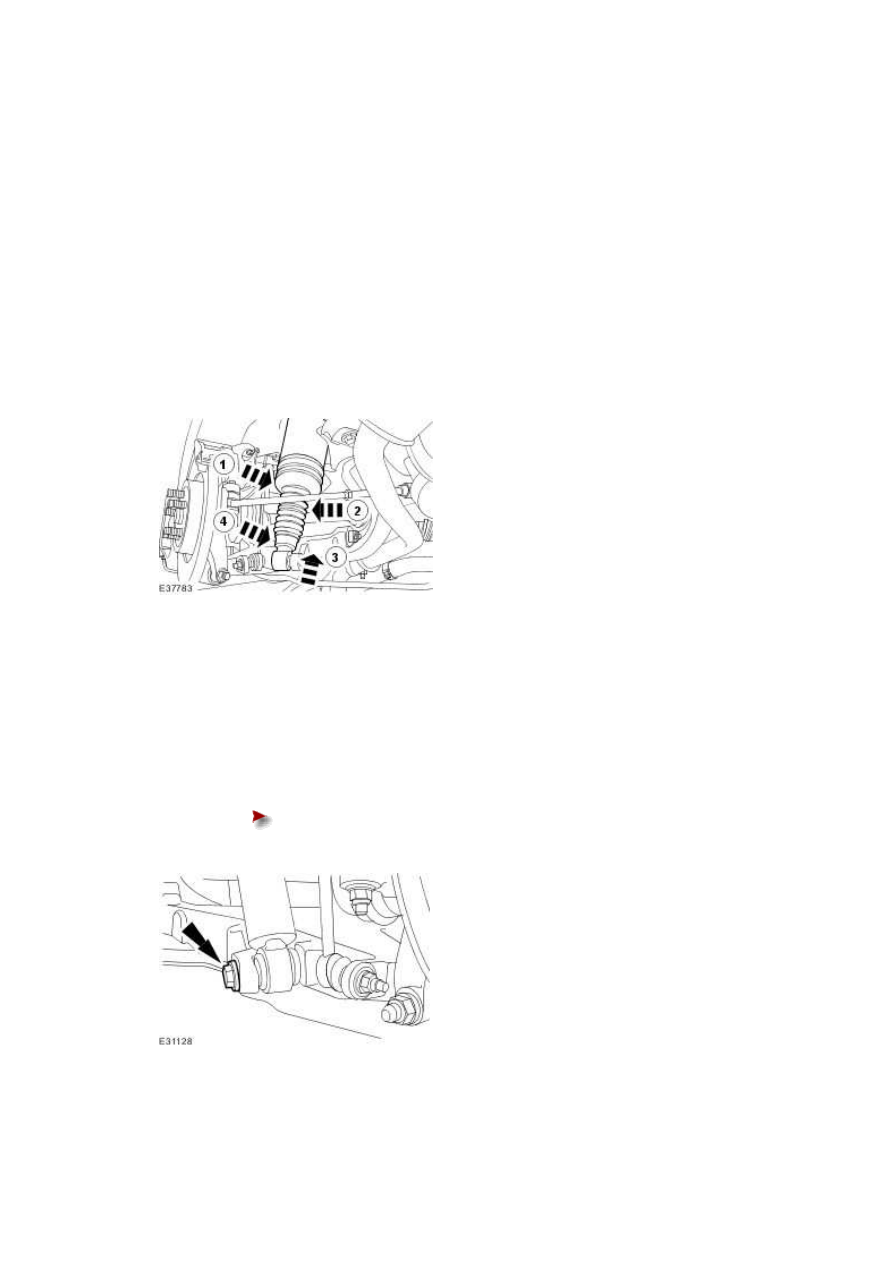

13 . NOTE:





Left-hand shown, right-hand similar.



Install the air spring.



1) Install the air spring.





2) Position the air spring to the front of the lower arm.





3) Locate the air spring into the upper mount.





4) Locate the lower air spring mounting into the lower arm.











2 . NOTE:





Left-hand shown, right-hand similar.



Install the air spring bolt.





Tighten to 133 Nm.













1 . NOTE:
