Front Vertical Accelerometer (86.56.53)

Removal



1 . Remove the wheel and tire assemble.

<<204-04>>







2 . Remove the right-hand side front fender splash shield.

<<501-02>>







3 . Disconnect the front vertical accelerometer electrical connector.







4

.



  CAUTION: Make sure the vertical accelerometer is not dropped in transit as damage

will be caused to internal components.

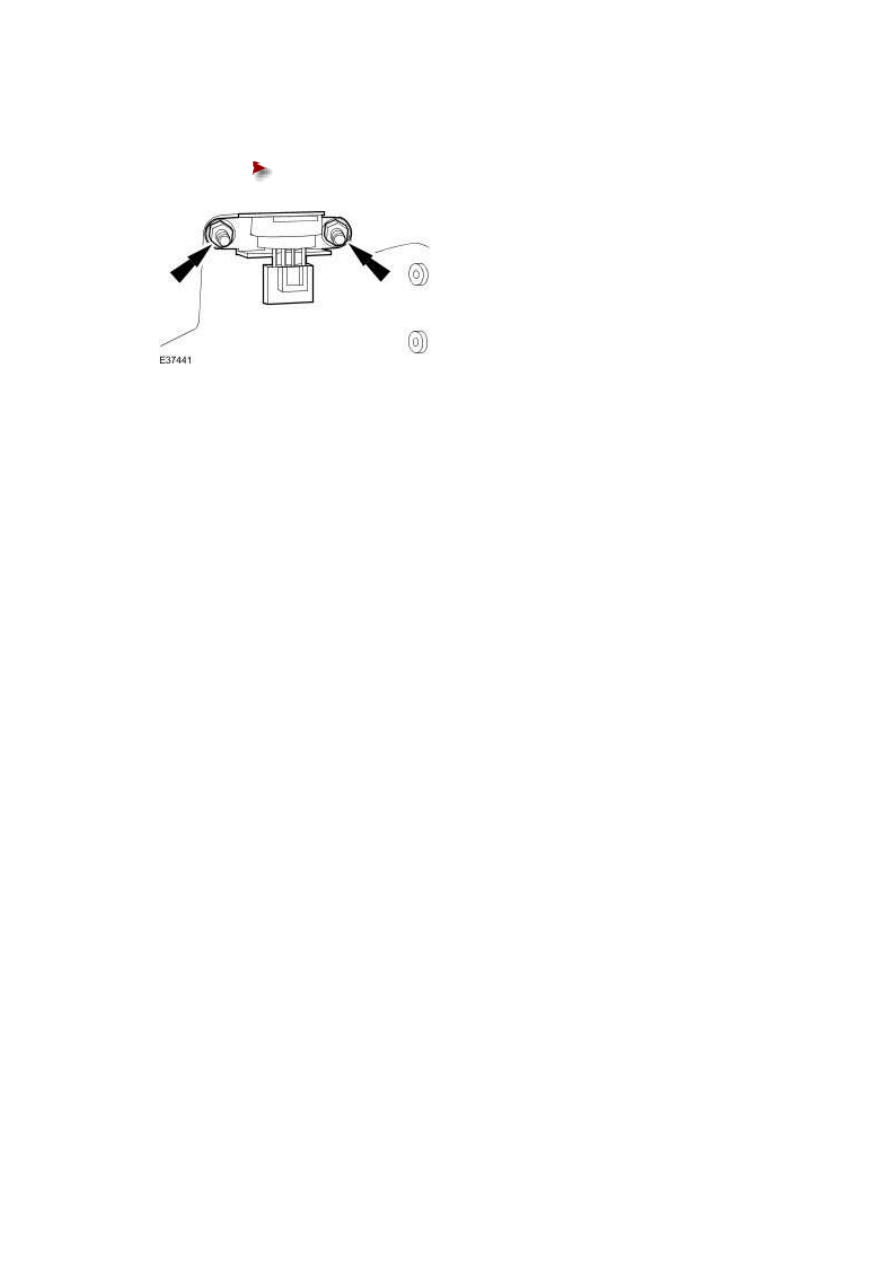

Remove the front vertical accelerometer.

















Installation



1 . To install, reverse the removal procedure.





Tighten to 4 Nm.



www.

Rear Air Spring - VIN Range: G00442-
>G45703 (60.32.10)

Removal



1 . Using the Jaguar approved diagnostic system depressurize the air suspension.





2 . Disconnect the battery ground cable.

For additional information, refer to

Battery Disconnect and Connect







3 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.





2) Remove the luggage compartment floor covering.











4 . NOTE:





Left-hand shown, right-hand similar.



Remove the luggage compartment side trim panel.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the air spring trim panel.







6 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the air spring electrical connector.







7 . NOTE:





Left-hand shown, right-hand similar.



Detach the air pipe.
