Jaguar XJ (X350). Manual - part 1250





Right-hand drive vehicles



4 . Remove the glove compartment. <<501-12>>





5 . Remove the defrost vent/register blend door actuator.



1) Disconnect the electrical connector.





2) Remove the defrost vent/register blend door actuator.











Installation



1 . NOTE:





Care should be taken to make sure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.









Defrost Vent/Register Blend Door Actuator
RH

Removal

All vehicles



1 . Disconnect the battery ground cable. <<414-01>>



Left-hand drive vehicles



2 . Remove the glove compartment. <<501-12>>





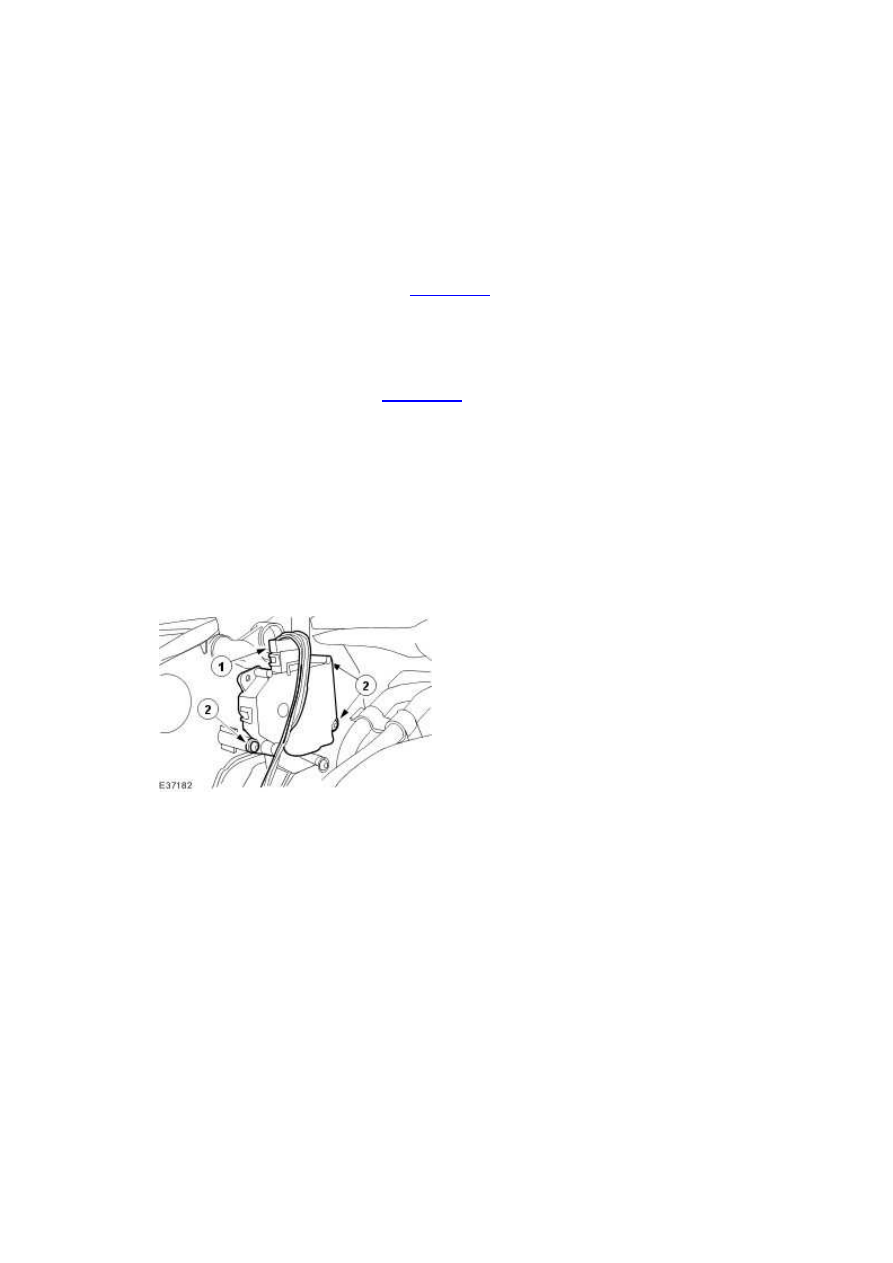

3 . Remove the defrost vent/register blend door actuator.



1) Disconnect the electrical connector.





2) Remove the defrost vent/register blend door actuator.









Right-hand drive vehicles



4 . Remove the front footwell duct RH. <<412-01>>





5 . Remove the remote climate control module.



1) Disconnect the electrical connectors.





2) Remove the lower retaining screws.





3) Loosen but do not remove the upper retaining screw.



www.



4) Remove the remote climate control module.











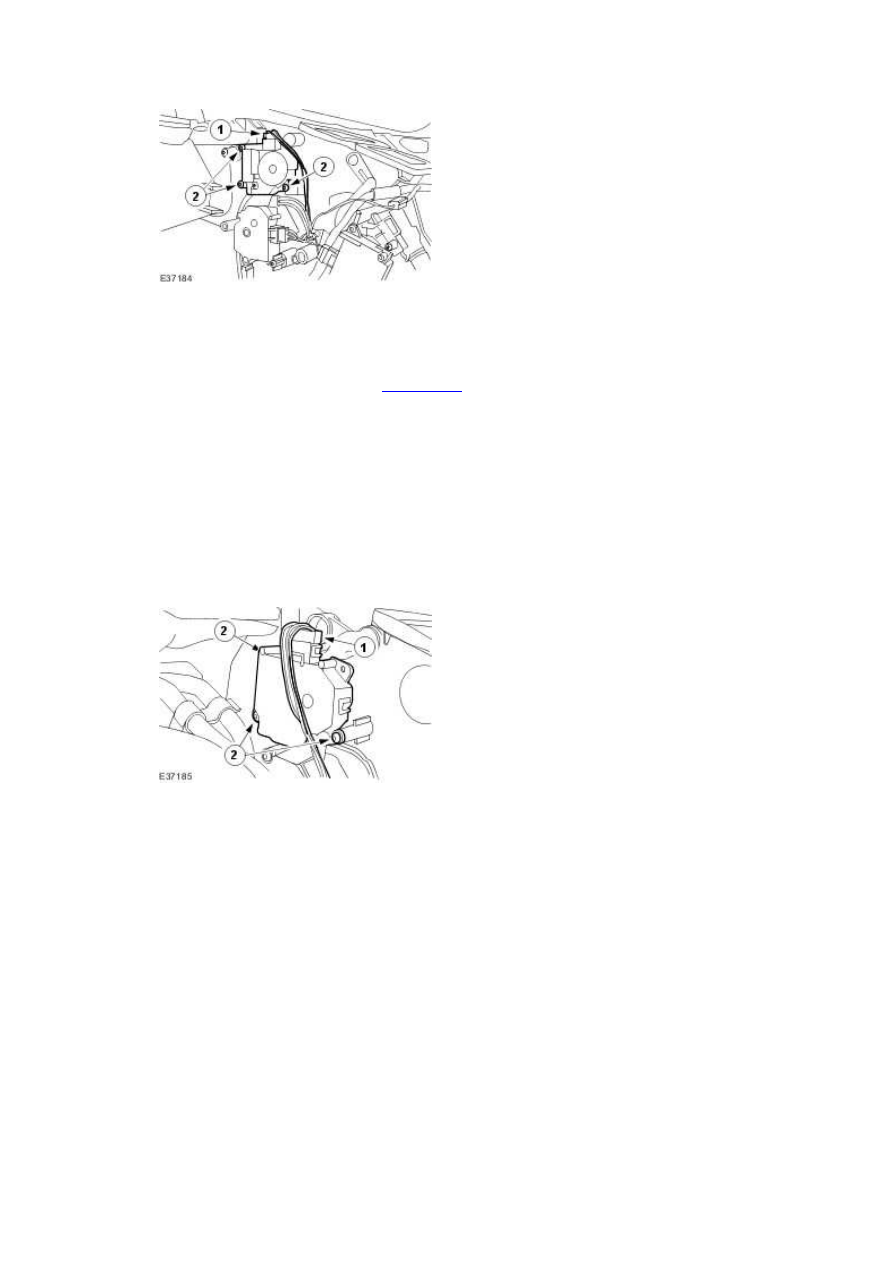

6 . Remove the defrost vent/register blend door actuator.



1) Disconnect the electrical connector.





2) Remove the defrost vent/register blend door actuator.











Installation



1 . NOTE:





Care should be taken to make sure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.









Footwell Vent/Duct Blend Door Actuator
LH

Removal

All vehicles



1 . Disconnect the battery ground cable. <<414-01>>



Left-hand drive vehicles



2 . Remove the instrument panel. <<501-12>>





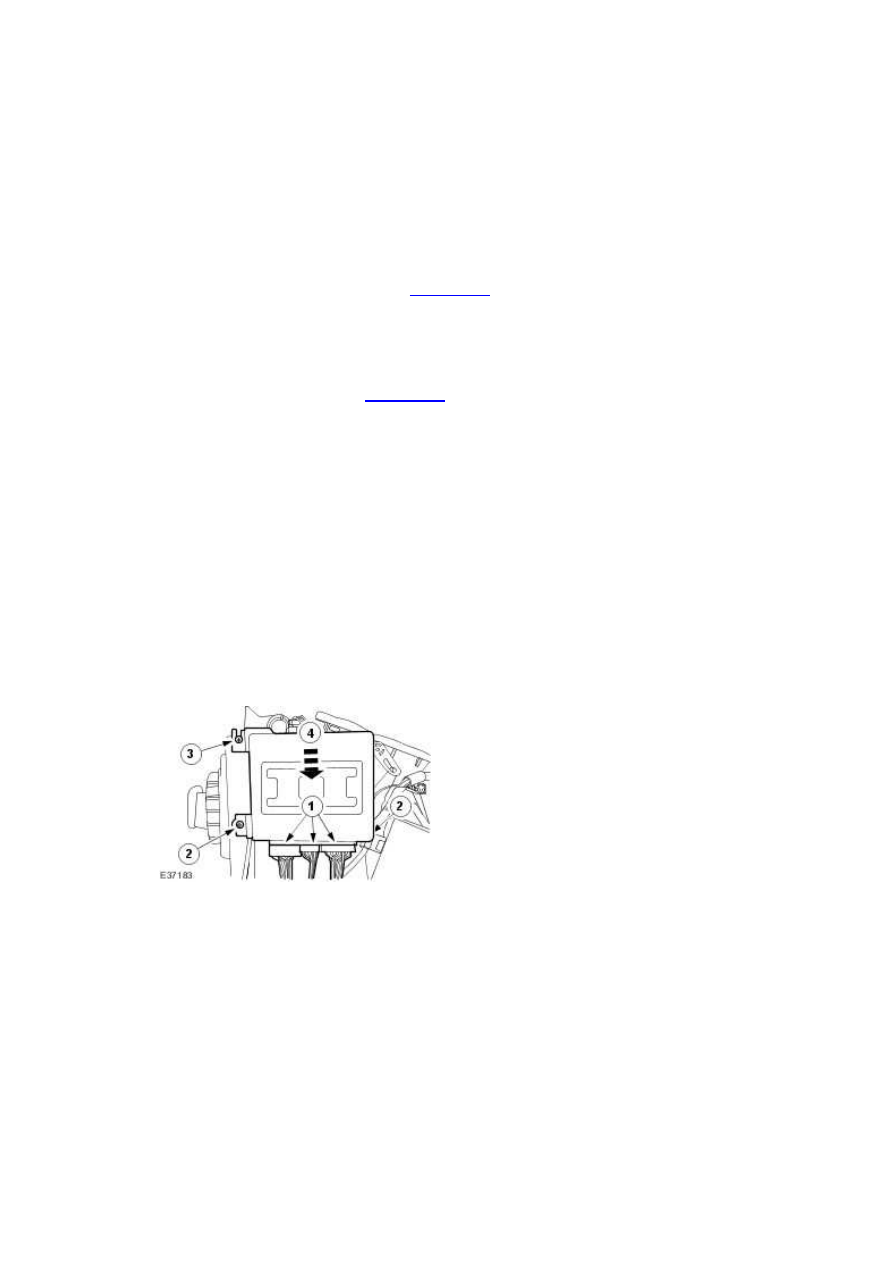

3 . Remove the remote climate control module.



1) Disconnect the electrical connectors.





2) Remove the lower retaining screws.





3) Loosen but do not remove the upper retaining screw.





4) Remove the remote climate control module.











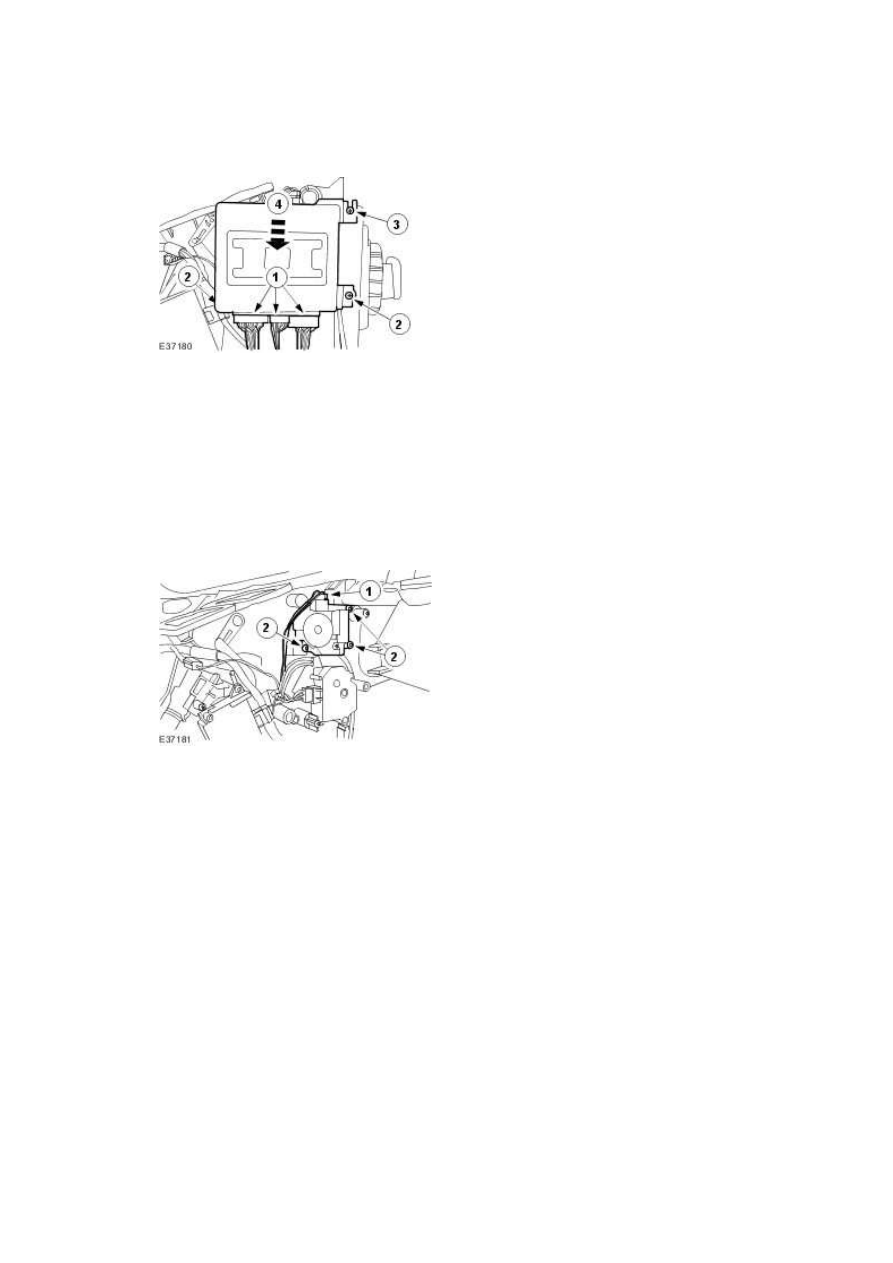

4 . Remove the footwell vent/duct blend door actuator.



1) Disconnect the electrical connector.





2) Remove the footwell vent/duct blend door actuator.
