2 . Tighten to 7 Nm.







3 . Carry out the coolant system refill and bleeding procedure. <<303-03A>> <<303-03B>>



Left-hand drive vehicles



4 . NOTE:





Care should be taken to ensure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.









Cold Air Bypass Blend Door Actuator RH

Removal

All vehicles



1 . Disconnect the battery ground cable. <<414-01>>



Left-hand drive vehicles



2

.



  WARNING: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in personal injury.





  WARNING: To avoid having scalding hot coolant or steam blow out of the cooling

system, use extreme care when removing the coolant pressure cap from a hot cooling

system. Wait until the engine has cooled, then wrap a thick cloth around the coolant

pressure cap and turn it slowly until the pressure begins to release. Step back while the

pressure is released from the system. When certain all the pressure has been released (still

with a cloth) turn and remove the coolant pressure cap from the coolant expansion tank.

Failure to follow these instructions may result in personal injury.





  WARNING: To avoid the possibility of personal injury, do not operate the engine

with the hood open until the fan blades have been examined for cracks and separation.

Failure to follow this instruction may result in personal injury.





  WARNING: Remove fuse 14 from the engine compartment fuse box prior to

performing any under hood service in the area of the cooling fan when the engine is hot,

since the cooling fan motor could operate even if the engine has been switched OFF. Failure

to follow this instruction may result in personal injury.





  CAUTION: The engine cooling system must be maintained with the correct

concentration and type of anti-freeze solution to prevent corrosion and frost damage.

www.

Failure to follow this instruction may result in damage to the engine.





  CAUTION: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in damage to the

engine.





Release the cooling system pressure.





Remove the coolant expansion tank pressure cap.









3 . Remove the passenger footwell vent duct. <<412-01>>





4 . Remove the glove box. <<501-12>>





5 . Remove the engine control module. <<303-14A>> <<303-14B>>





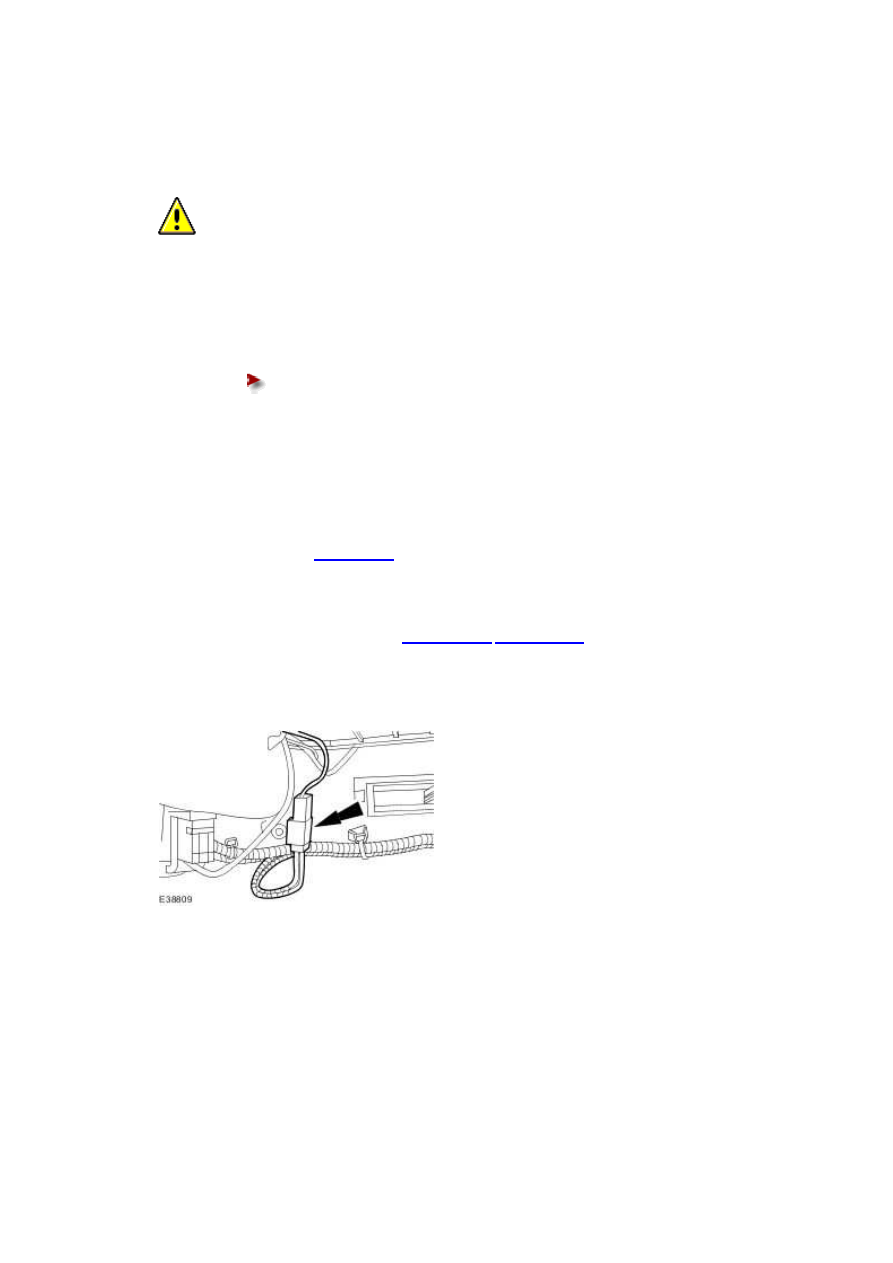

6 . Disconnect the blower motor electrical connector.







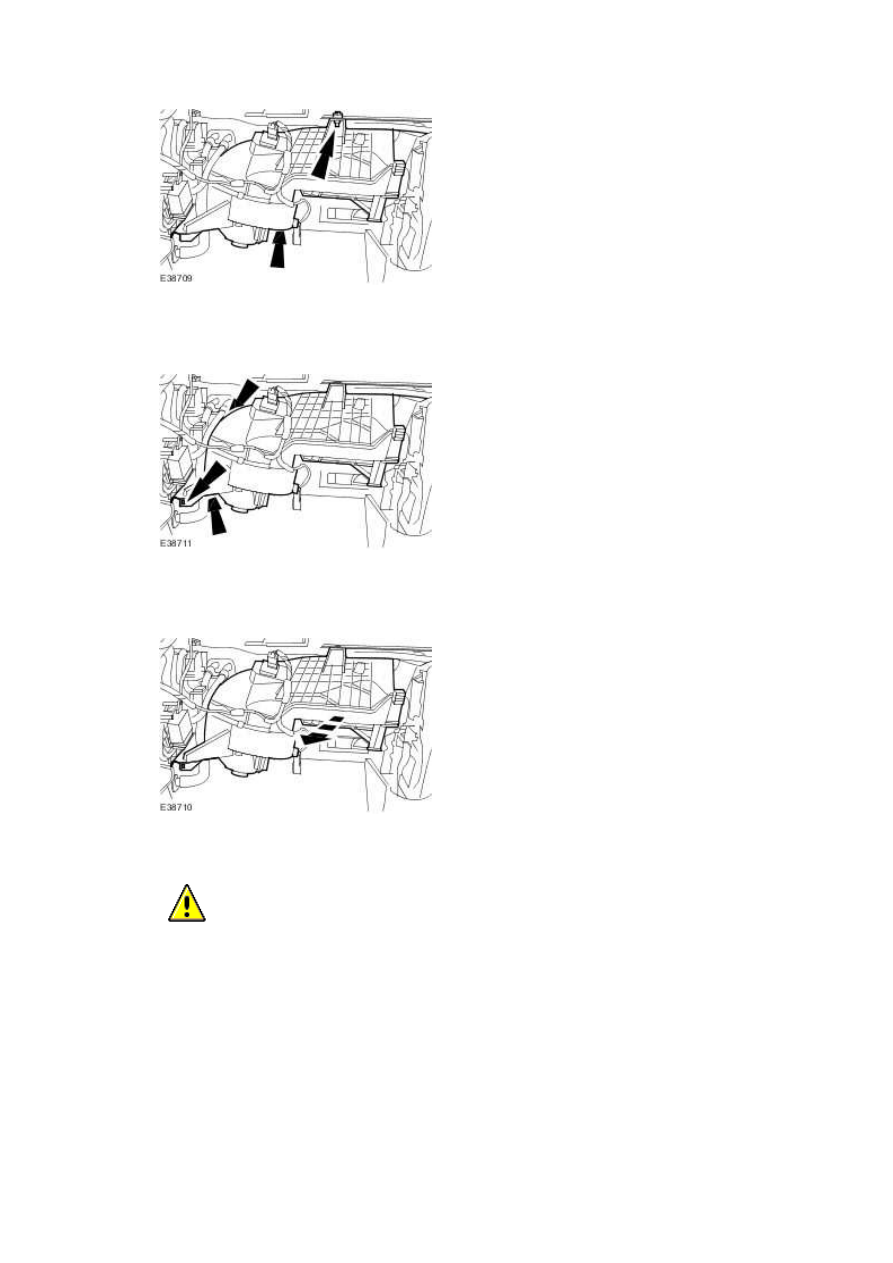

7 . Remove the blower motor housing securing bolts.







8 . Remove the blower motor housing securing bolts.







9 . Remove the blower motor housing.







10

.



  CAUTION: Care should be taken when removing the heater core inlet and outlet

pipes as coolant may leak out of the heater core.





NOTE:





Cap the heater core inlet and outlet pipes to prevent coolant loss.



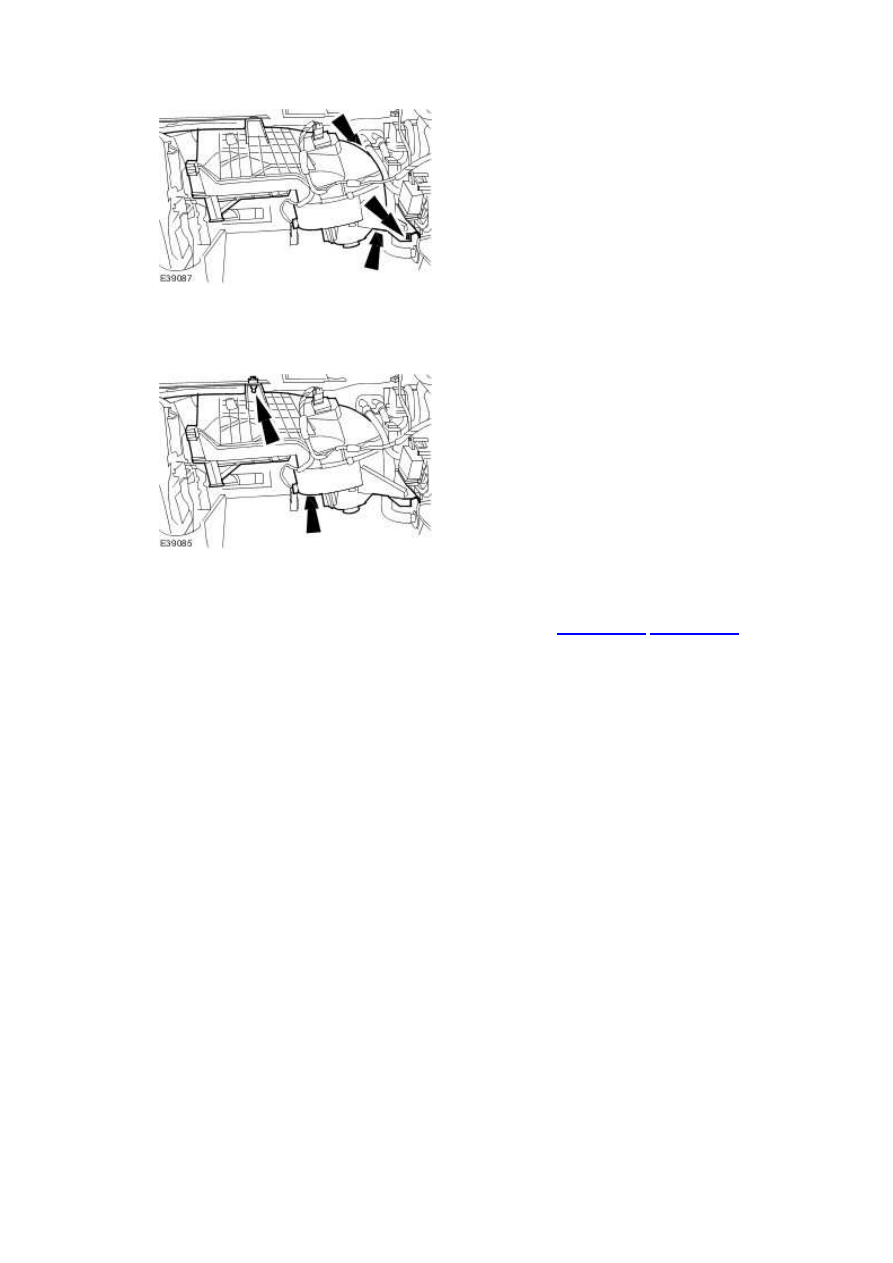

Remove the heater core inlet and outlet pipes.
