Left-hand drive vehicles

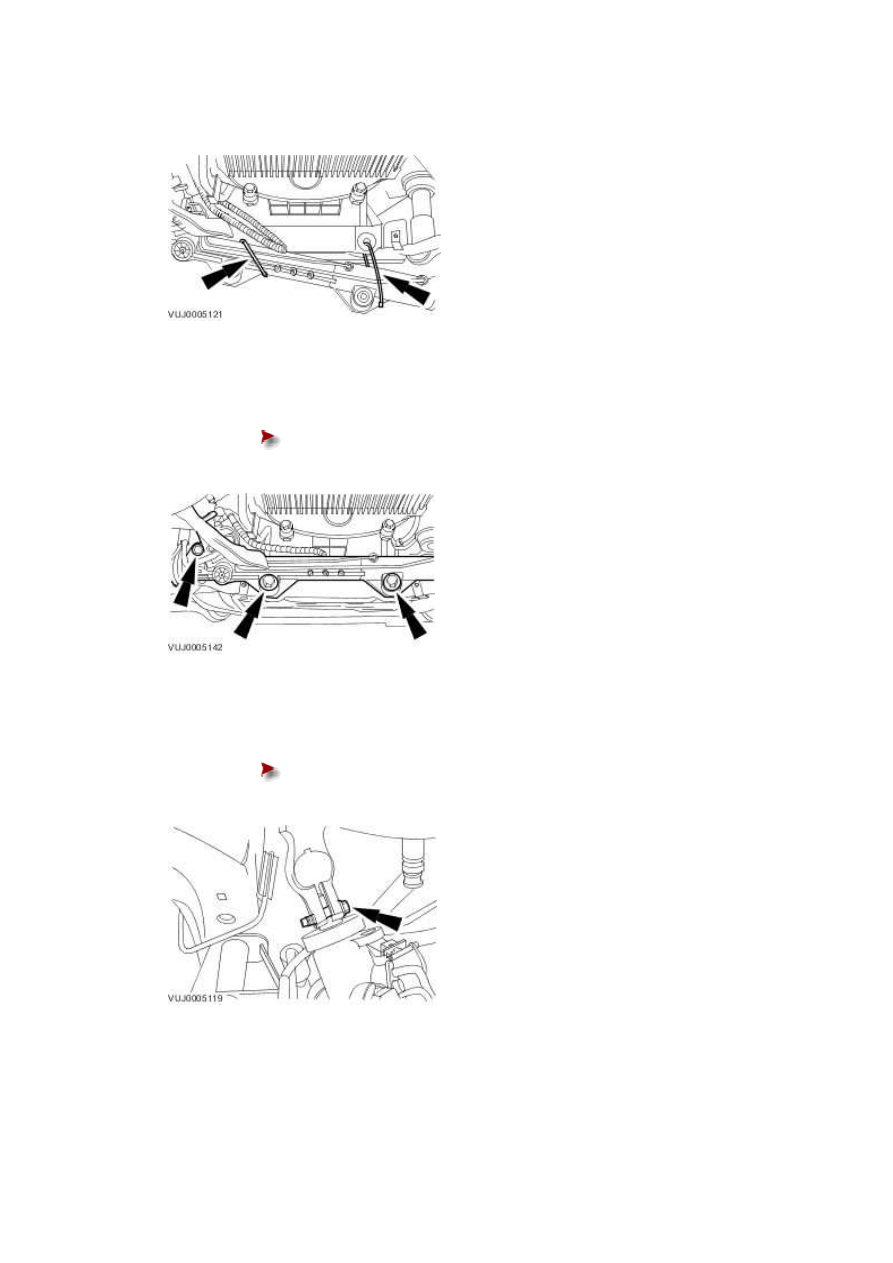

12 . Detach the steering gear.







13 . Attach the steering gear.





Tighten to 100 Nm.











14 . Install the steering gear shaft pinch bolt.





Tighten to 35 Nm.









All vehicles



15 . Install the left-hand front wheel and tire assembly.

For additional information, refer to Wheel and Tire (74.20.05)





16 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)

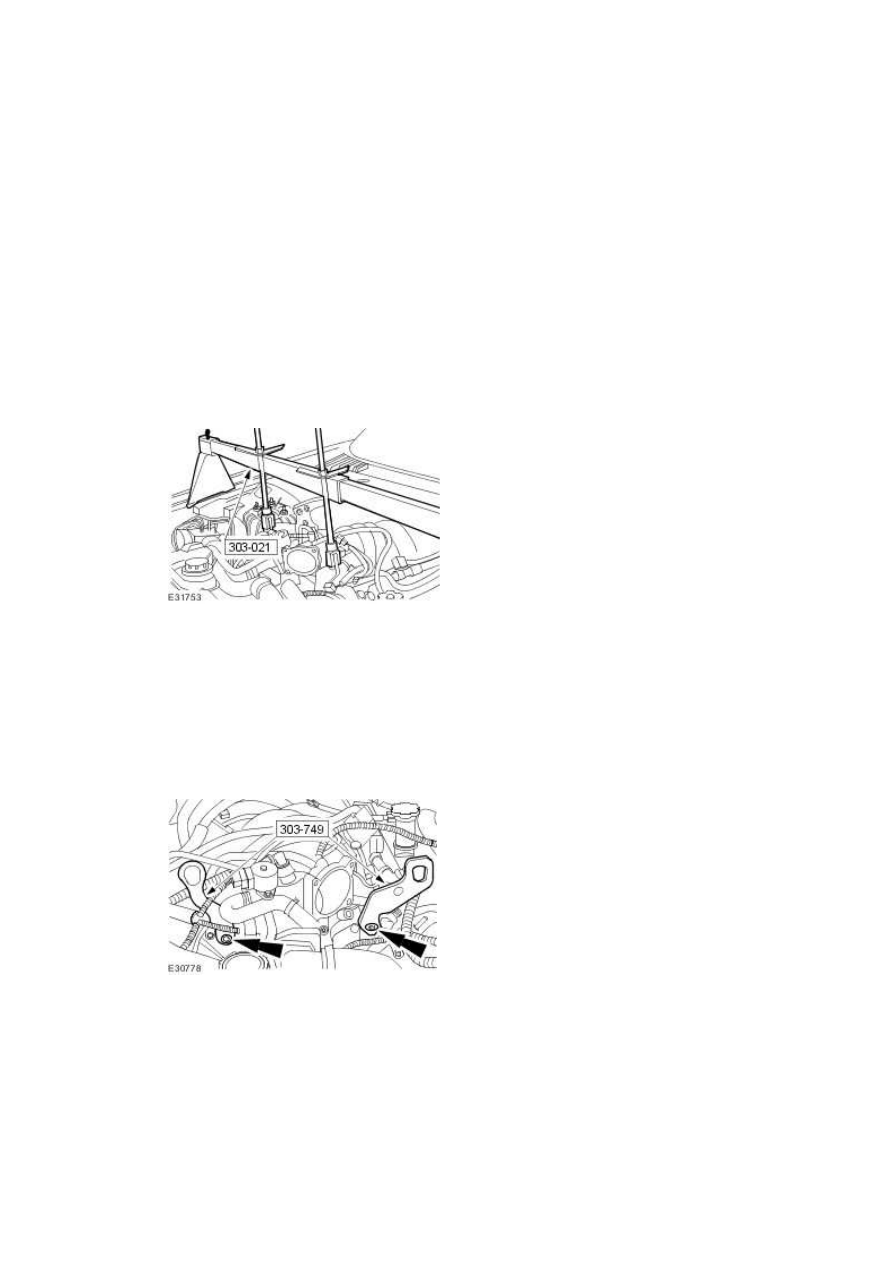

17 . NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.



Remove the special tool.







18 . NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.



Remove the special tools.





Vehicles without supercharger



19

.



Install the throttle body.

For additional information, refer to Throttle Body - 4.2L NA V8 - AJV8/3.5L NA V8 - AJV8, VIN

Range: G00442->G45703 (19.70.04)



www.



All vehicles



20

.

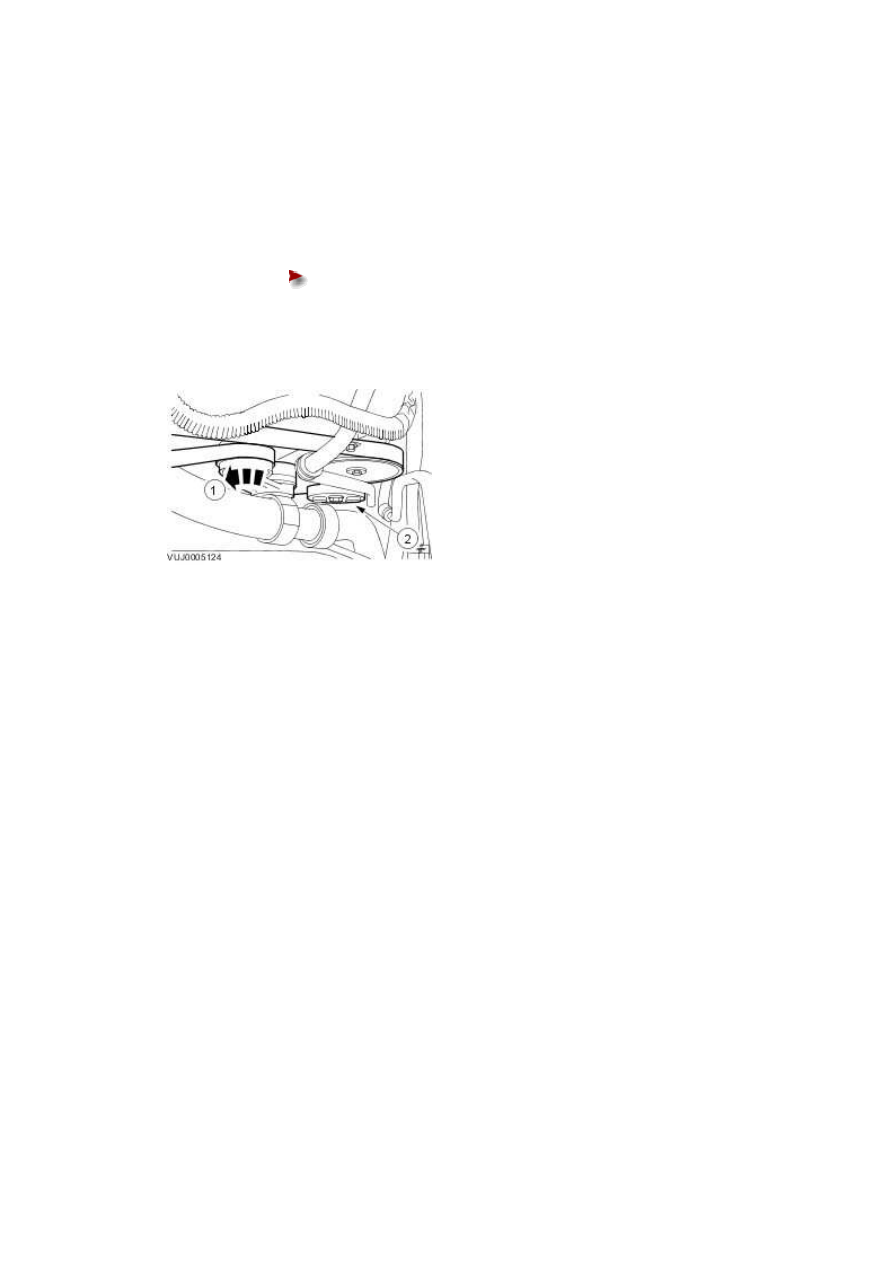

Attach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Attach the accessory drive belt.











21 . Install the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





22 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)





23

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)









Air Conditioning (A/C) Compressor - 4.2L
NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L NA
V8 - AJV8, VIN Range: G45704->G99999
(82.10.20)

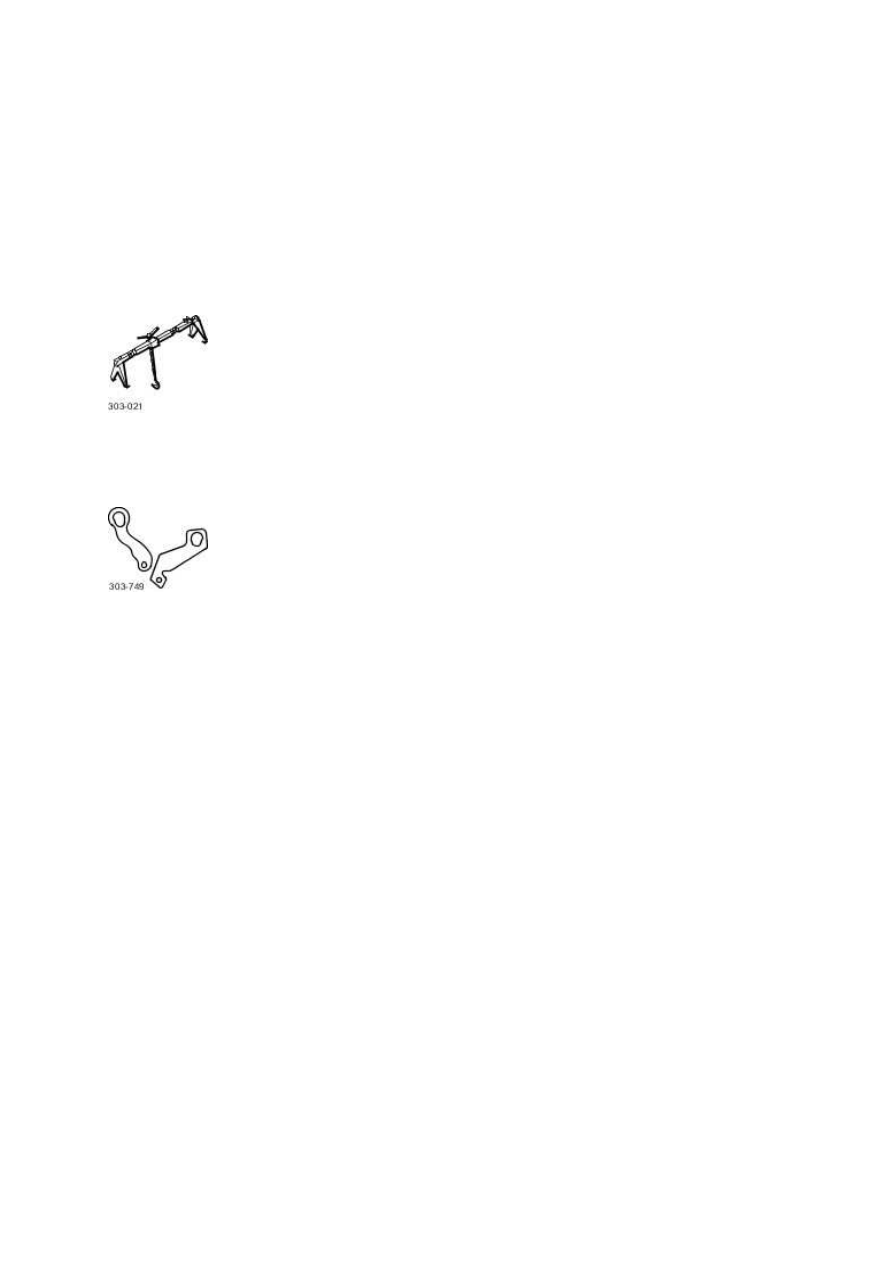

Special Service Tools





Engine support beam

303-021







Engine lifting brackets

303-749

Removal

All vehicles



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





3 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





4

.



Detach the accessory drive belt.
