Jaguar XJ (X350). Manual - part 1216





Vehicles without supercharger shown, vehicles with supercharger similar.

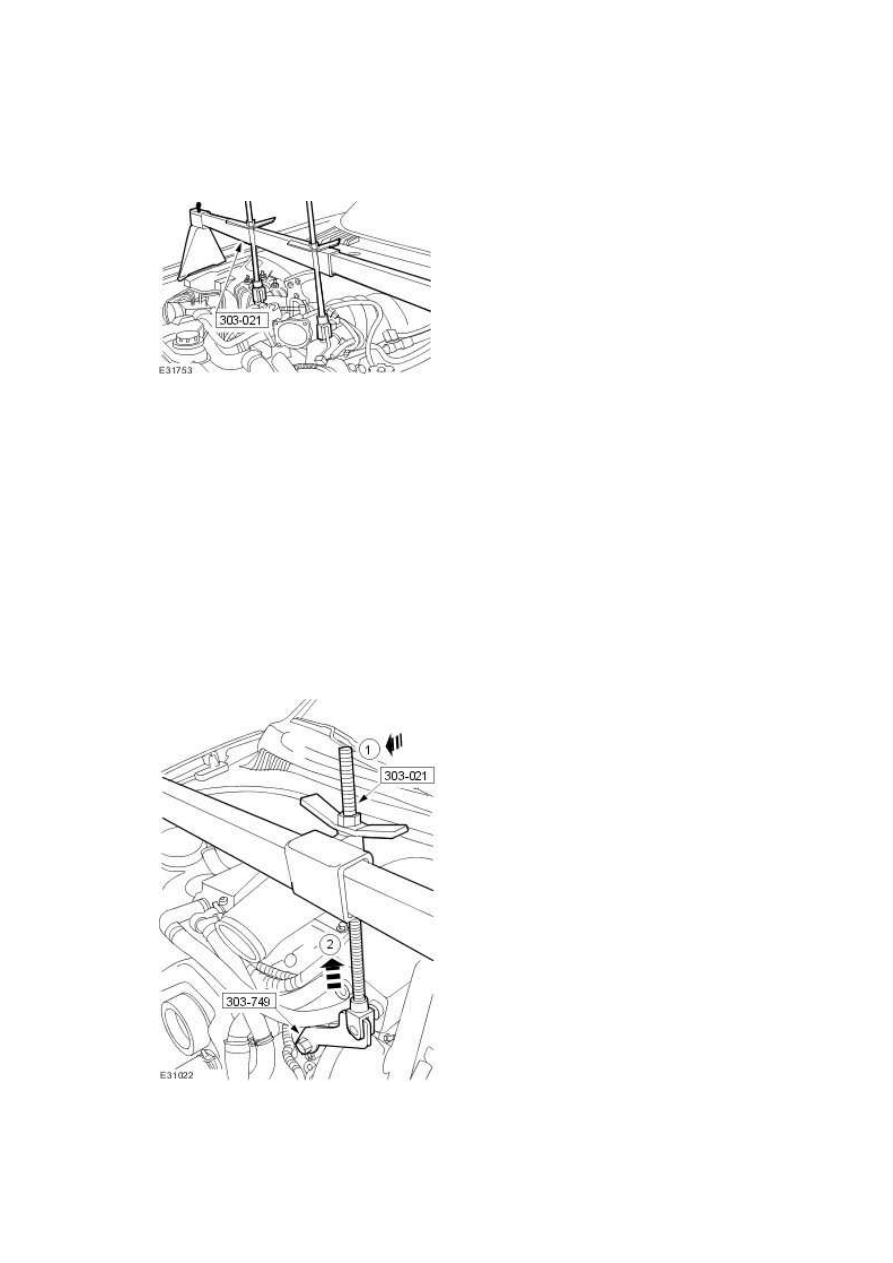

Install the special tool.







8 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Raise the engine to a suitable height.



1) Adjust the engine support beam (clockwise).





2) Raise the engine to a suitable height.









7 . NOTE:



9 . Remove the left-hand front wheel and tire assembly.

For additional information, refer to Wheel and Tire (74.20.05)





10 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)



Left-hand drive vehicles

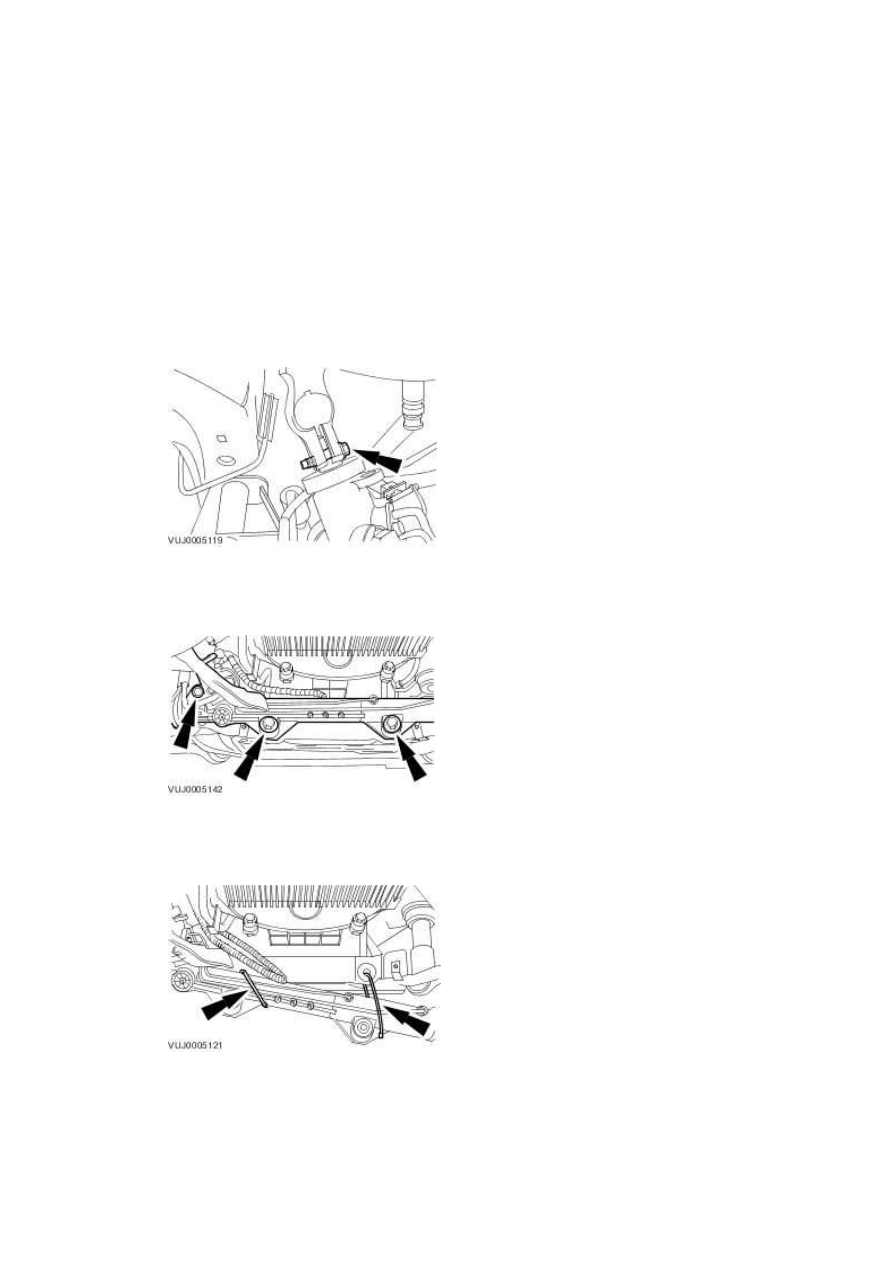

11 . Remove the steering gear shaft pinch bolt.







12 . Detach the steering gear.







13 . Secure the steering gear.





www.

All vehicles

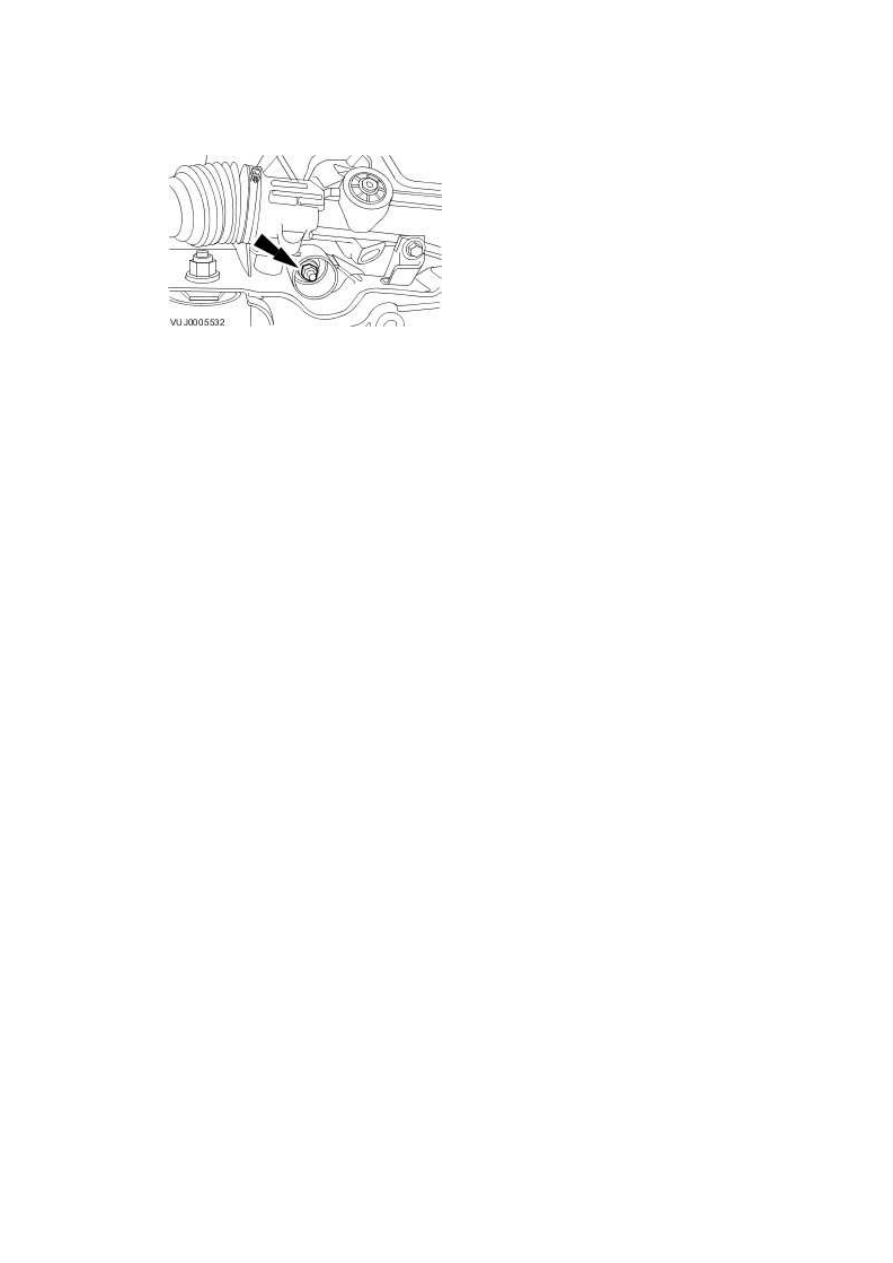

14 . Remove the left-hand engine mounting lower retaining nut.







15 . Lower the vehicle.





16

.



NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.

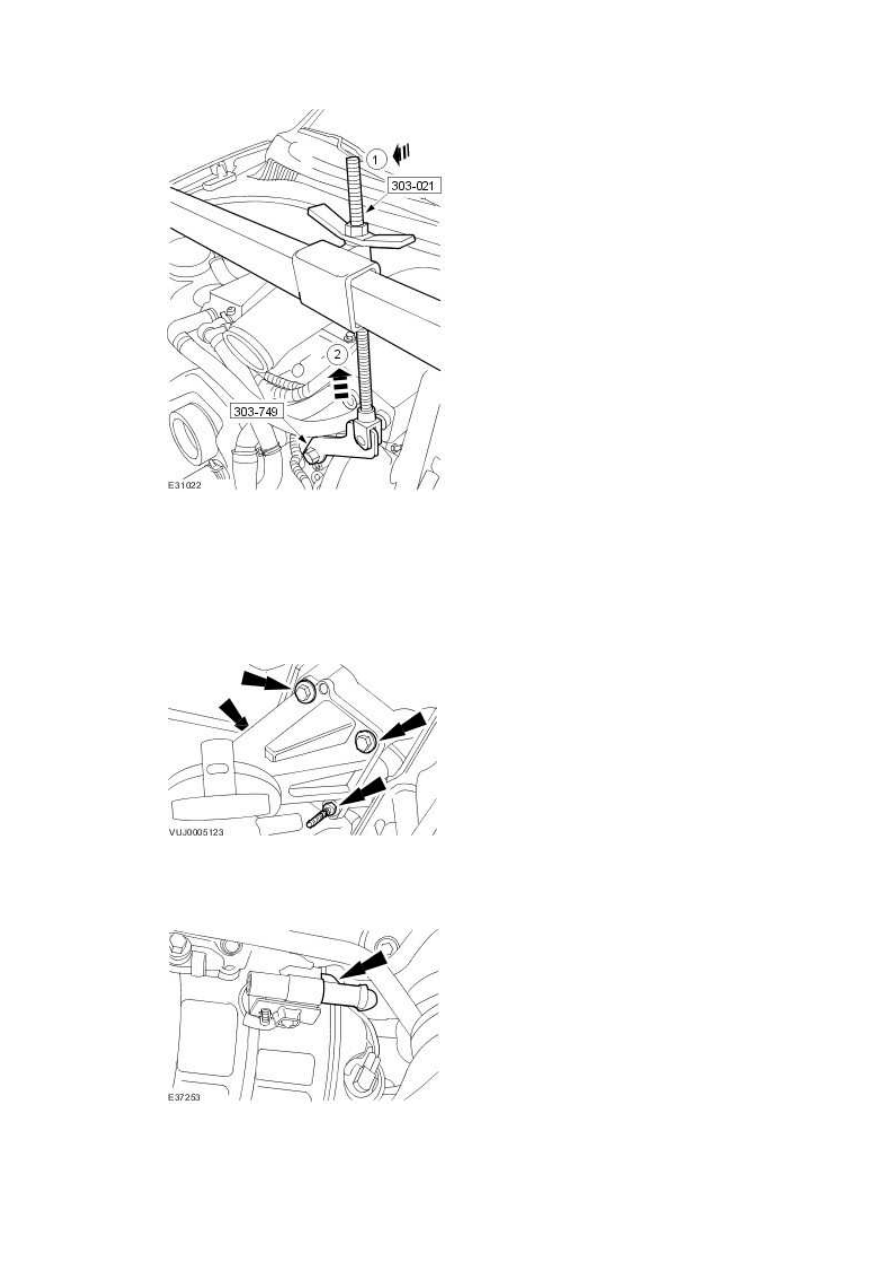

Lift the engine to a suitable height to access the A/C compressor retaining bolts.



1) Adjust the engine support beam.





2)

Lift the engine to a suitable height to access the A/C compressor retaining

bolts.











17 . Raise the vehicle.





18 . Remove the engine mounting and bracket assembly.







19 . Disconnect the A/C compressor electrical connector.
