Jaguar XJ (X350). Manual - part 1196

Passenger Side Register (82.20.40)

Removal



1 .

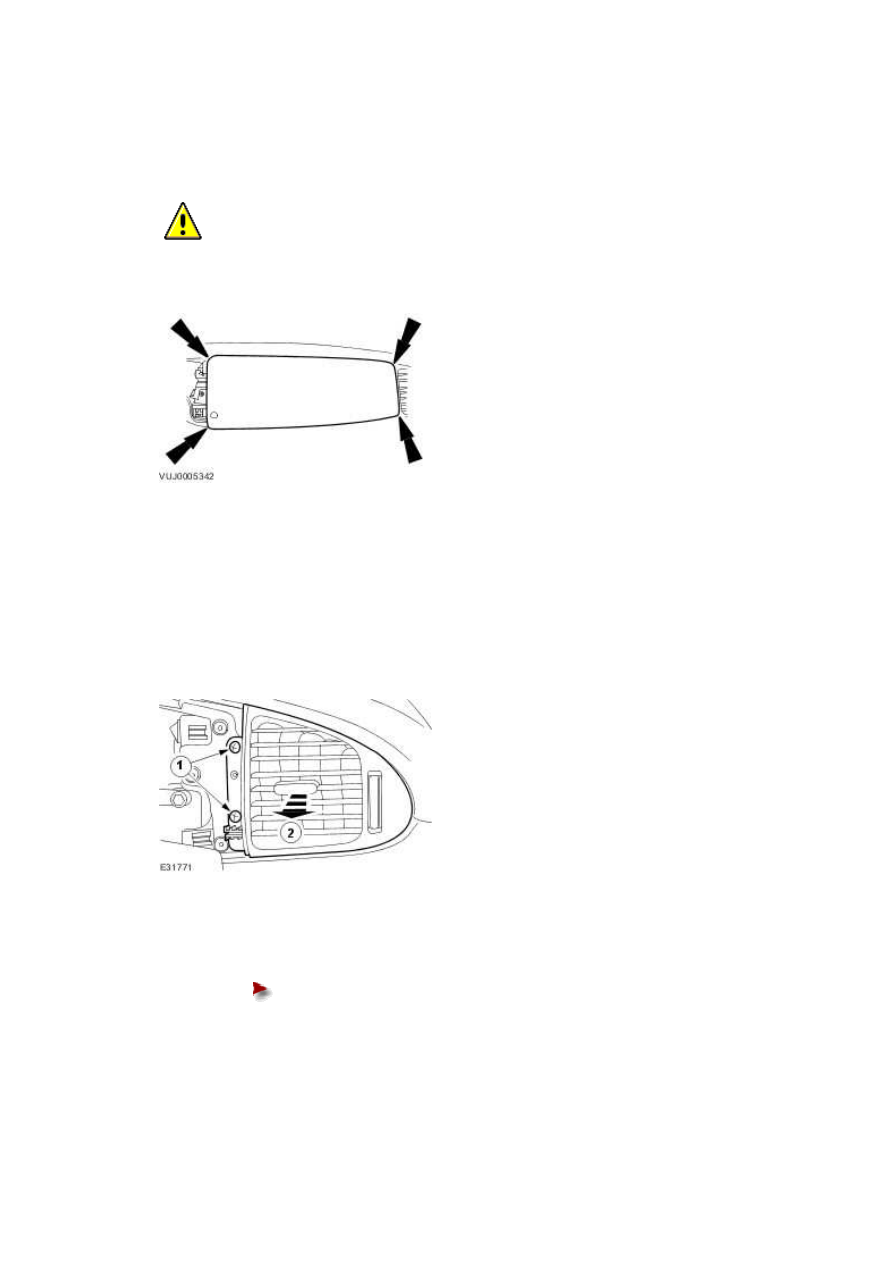

  CAUTION: Make sure damage does not occur to the air bag module finish panel.



Remove the passenger air bag module finish panel.







2 . Detach the passenger side register.



1) Remove the passenger side register retaining screws





2) Detach the passenger side register.

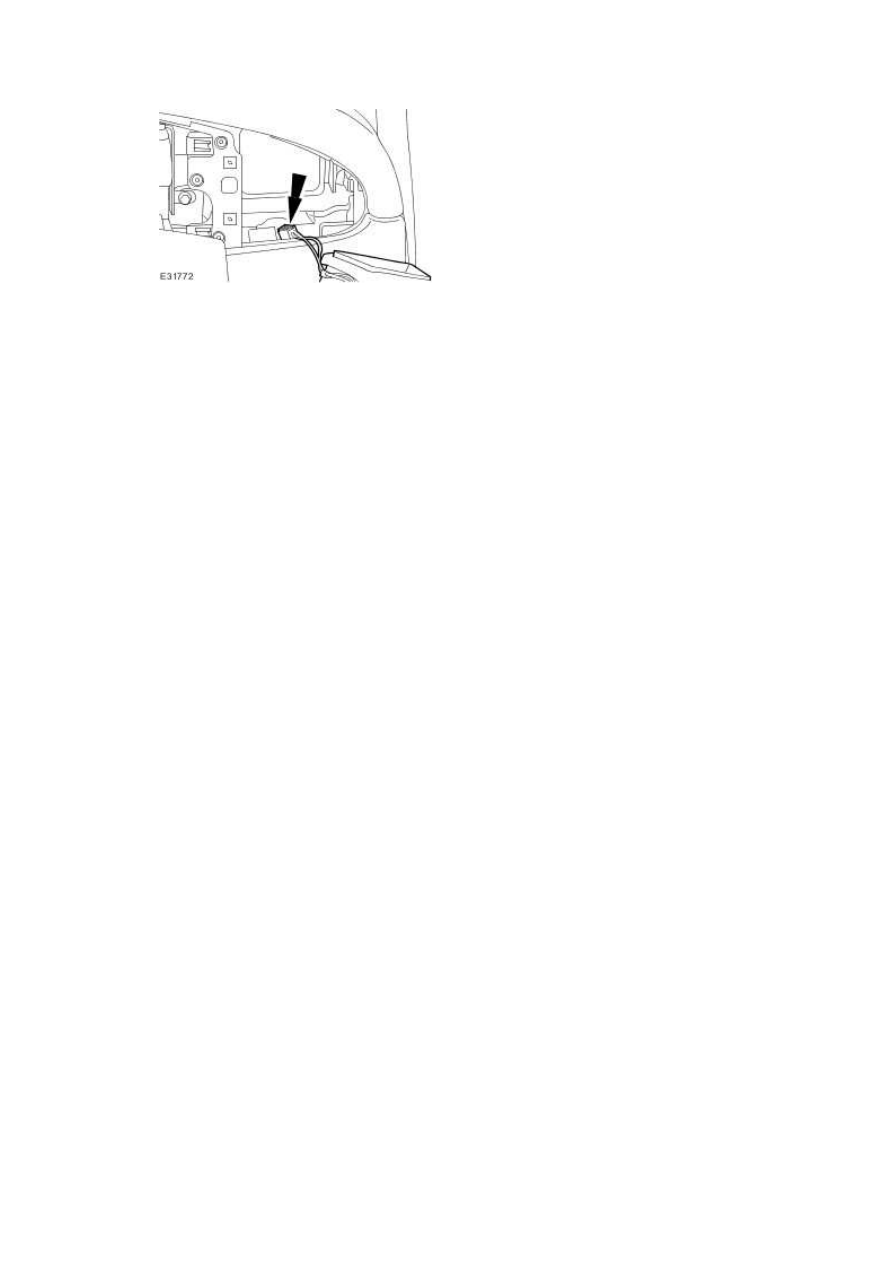

3 . Remove the passenger side register.





Disconnect the passenger side register electrical connector.











Installation



1 . To install, reverse the removal procedure.







www.

Rear Footwell Duct (82.20.96)

Removal

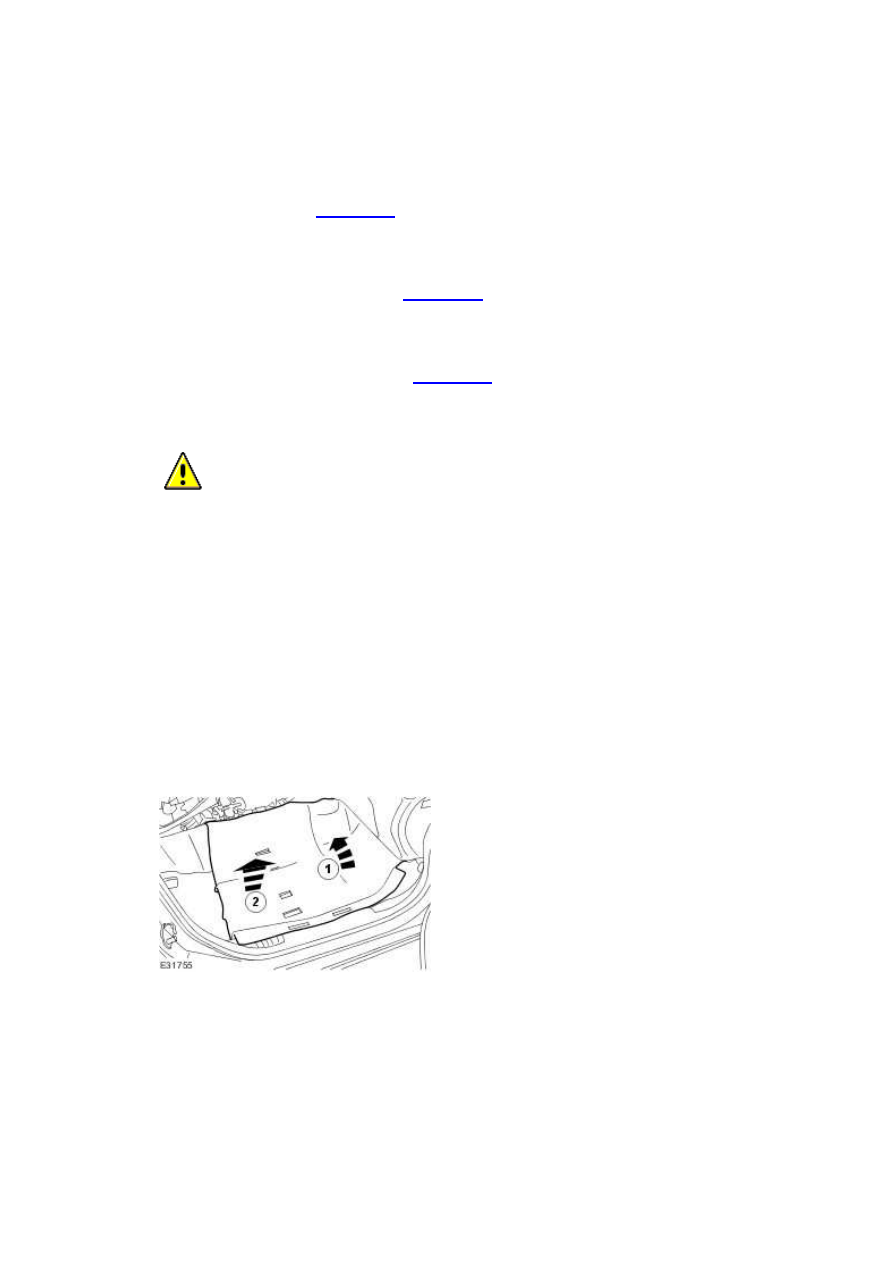

1 . Remove the front seat. <<501-10>>





2 . Remove the floor console assembly. <<501-12>>





3 . Remove the B-pillar lower trim panel. <<501-05>>





4 .

  CAUTION: Make sure damage does not occur to the floor covering.



NOTE:





Right-hand shown, left-hand similar.



Reposition the floor covering to access the rear floor duct.



1) Raise the floor covering at the front.





2) Raise the floor covering to access the rear floor duct.

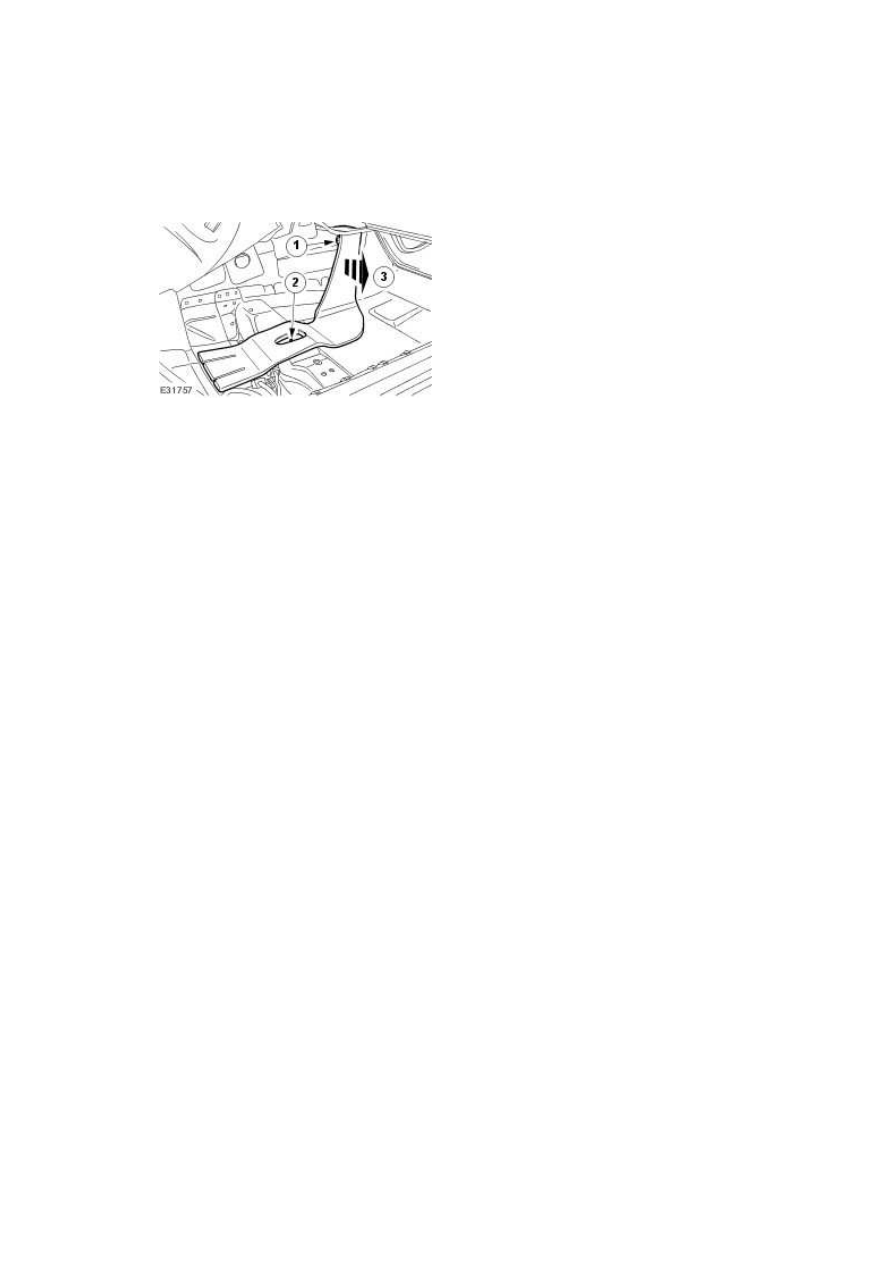

5 . Remove the rear footwell duct.



1) Remove the rear footwell duct retaining screw.





2) Remove the rear footwell duct retaining clip.





3) Remove the rear footwell duct.











Installation



1 . To install, reverse the removal procedure.







www.
