8 . Remove the center registers.



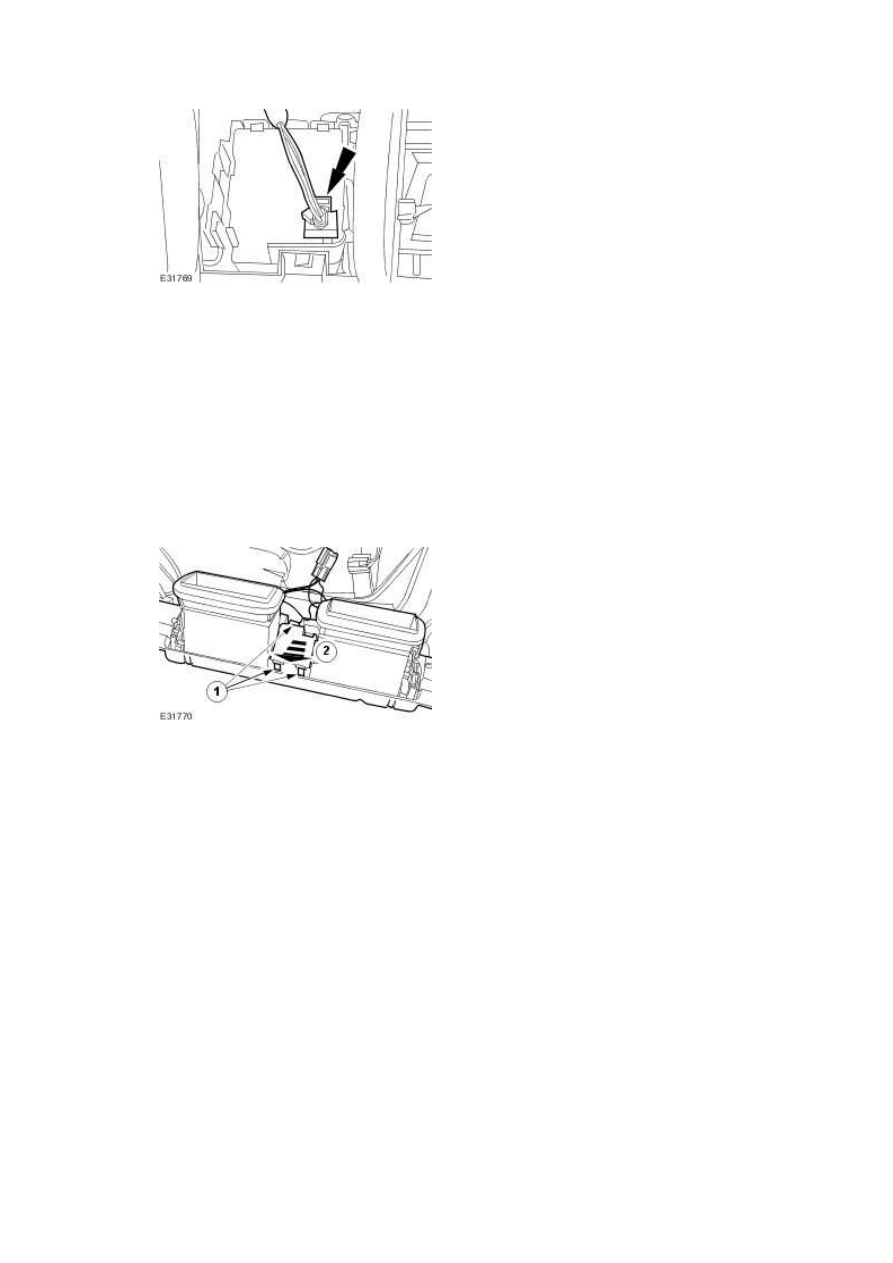

1) Depress the clock retaining tangs.





2) Remove the clock.





3) Remove the center registers.











Installation



1 . To install, reverse the removal procedure.







Driver Side Register (82.20.39)

Removal



1 . Remove the floor console assembly. <<501-12>>





2 .

  CAUTION: Make sure damage does not occur to the instrument panel finish panel.

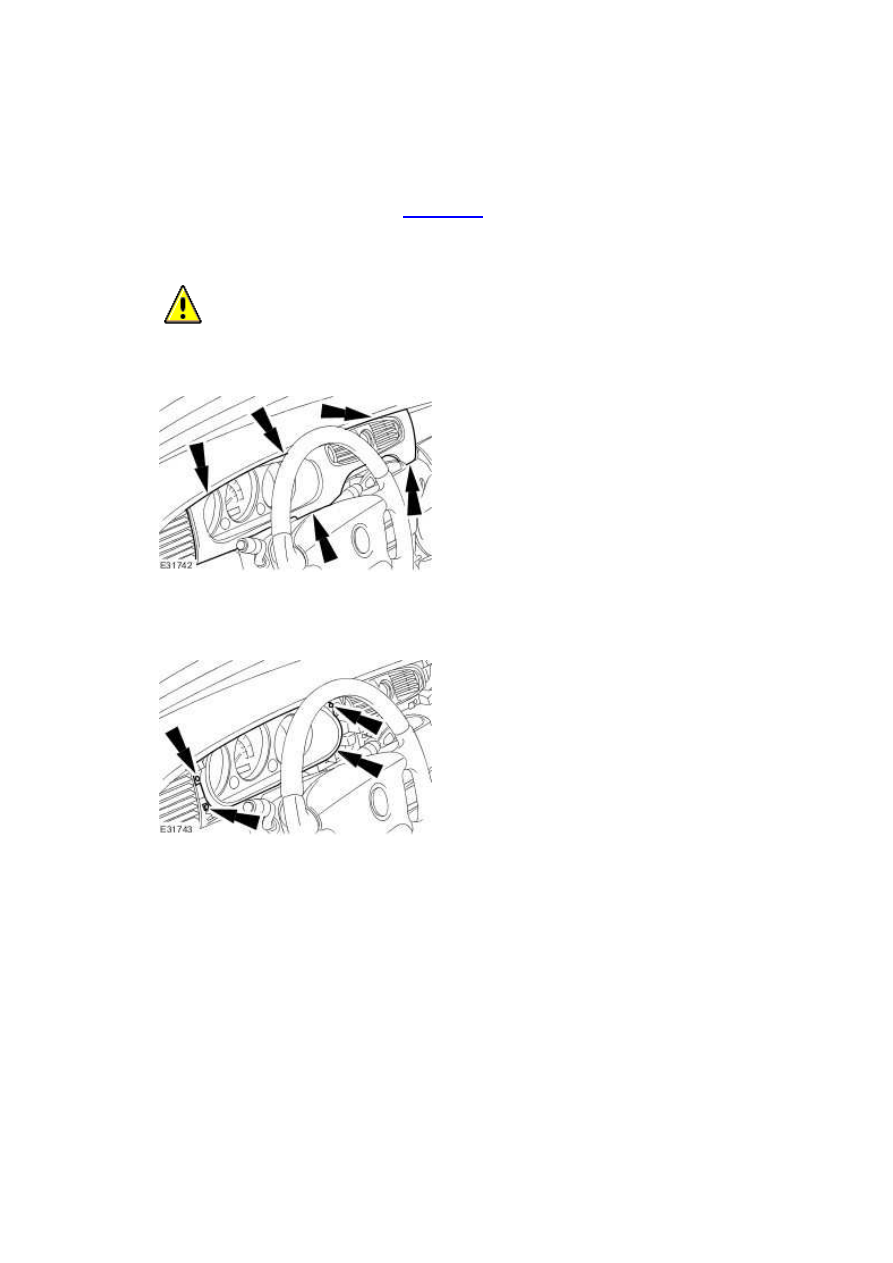

Remove the instrument panel finish panel.







3 . Remove the instrument cluster finish panel.







4 . Detach the driver side register.

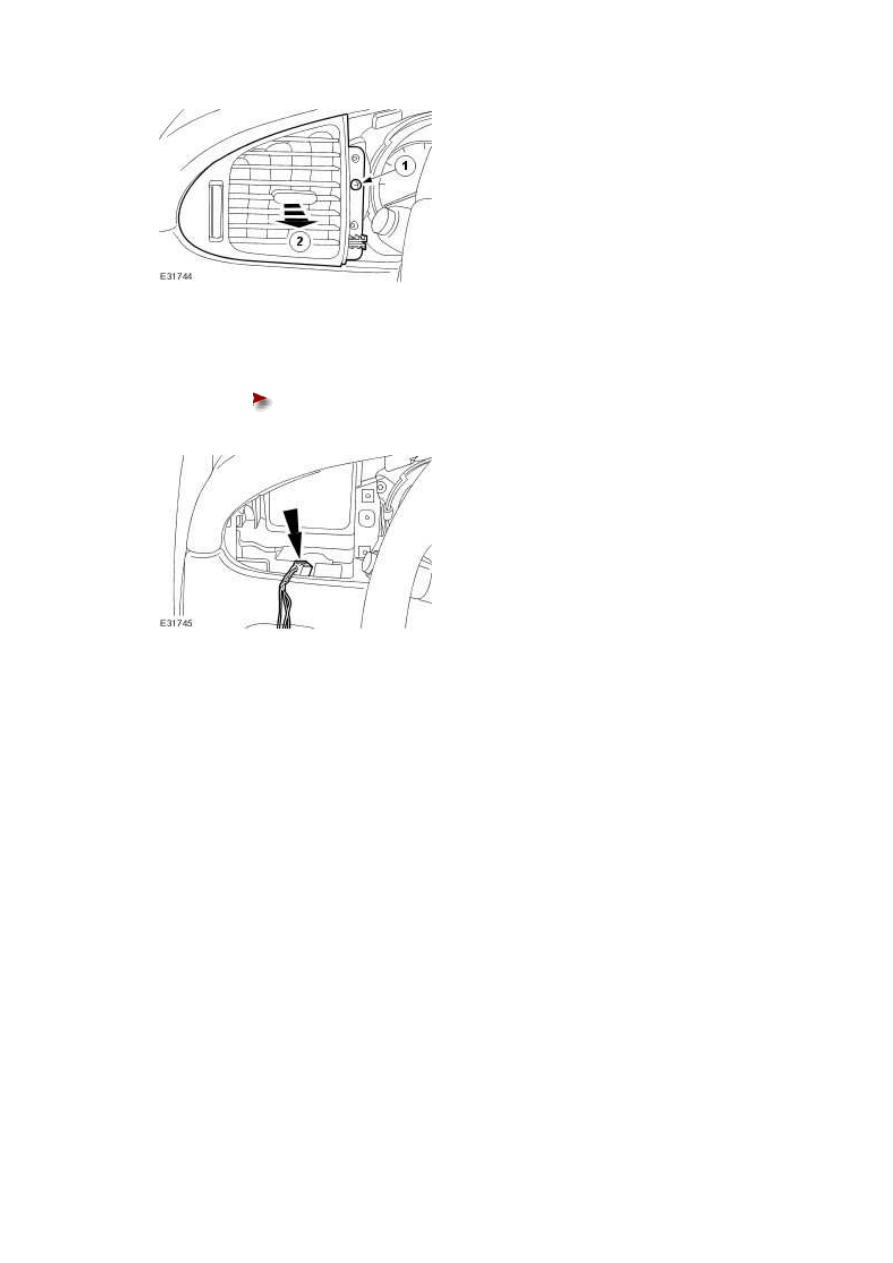

1) Remove the driver side register retaining screw.





2) Detach the driver side register.





www.

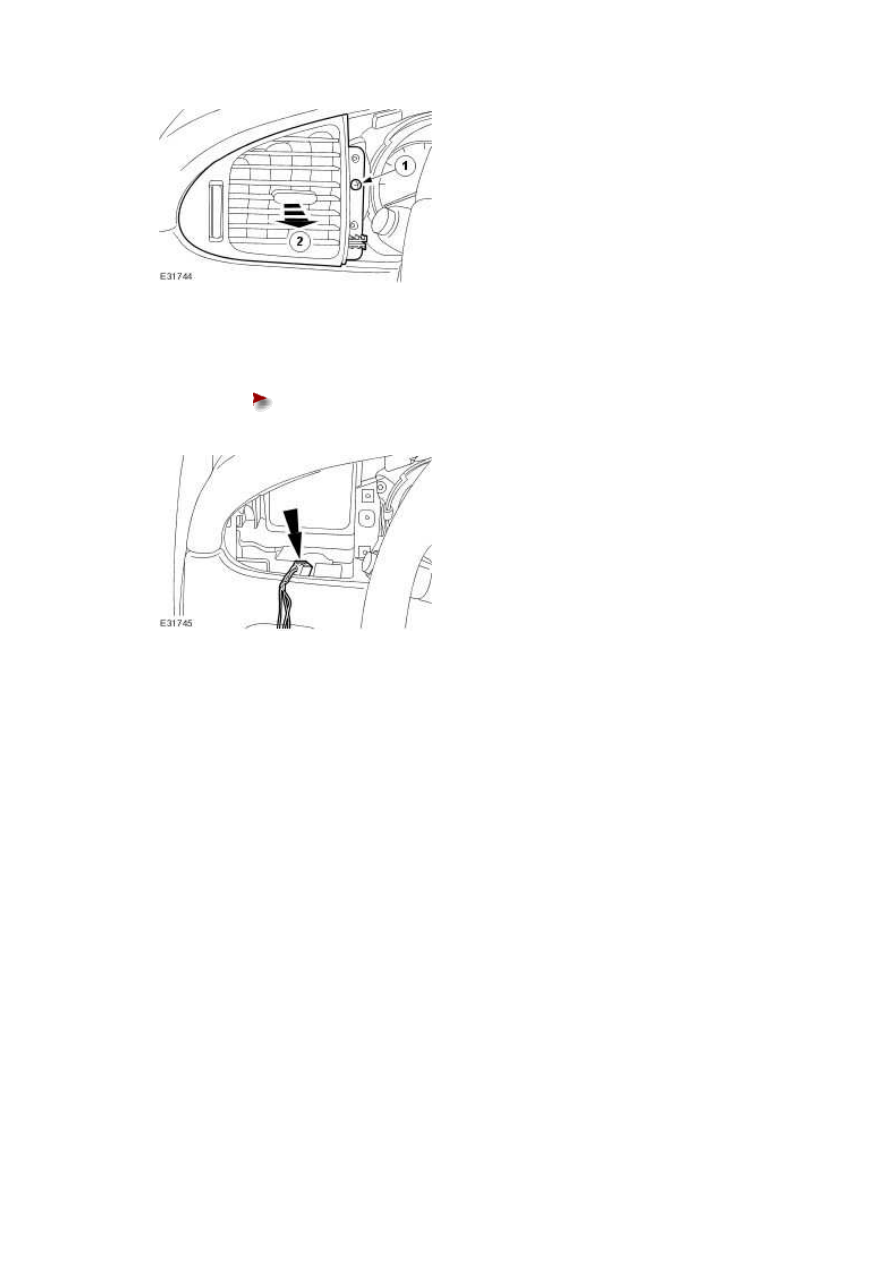

5 . Remove the driver side register.





Disconnect the driver side register electrical connector.











Installation



1 . To install, reverse the removal procedure.







Floor Console Register Duct (82.20.37)

Removal



1 . Remove the floor console. <<501-12>>

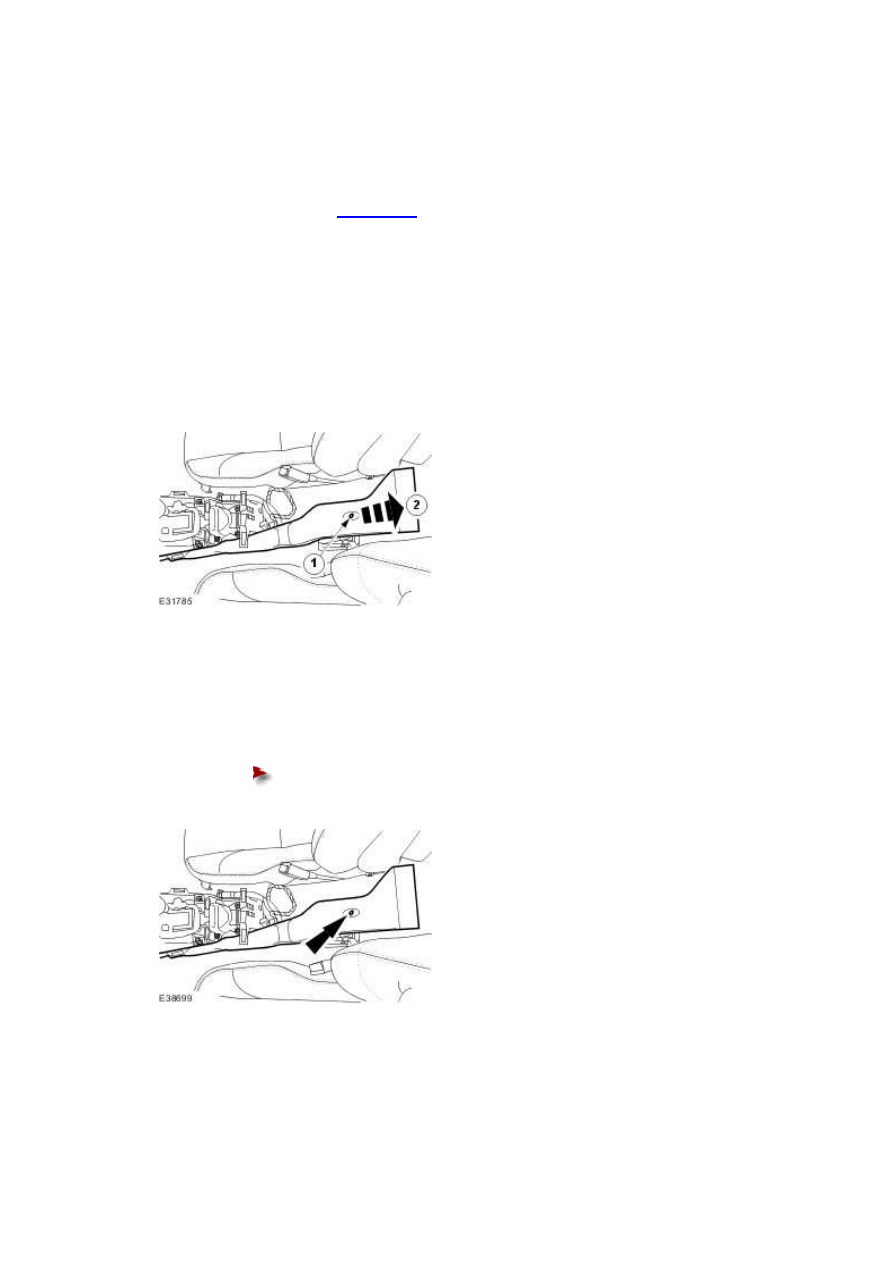

2 . Remove the floor console register duct.



1) Remove the retaining nut.





2) Remove the floor console register duct.











Installation



1 . To install, reverse the removal procedure.





Tighten to 3 Nm.
