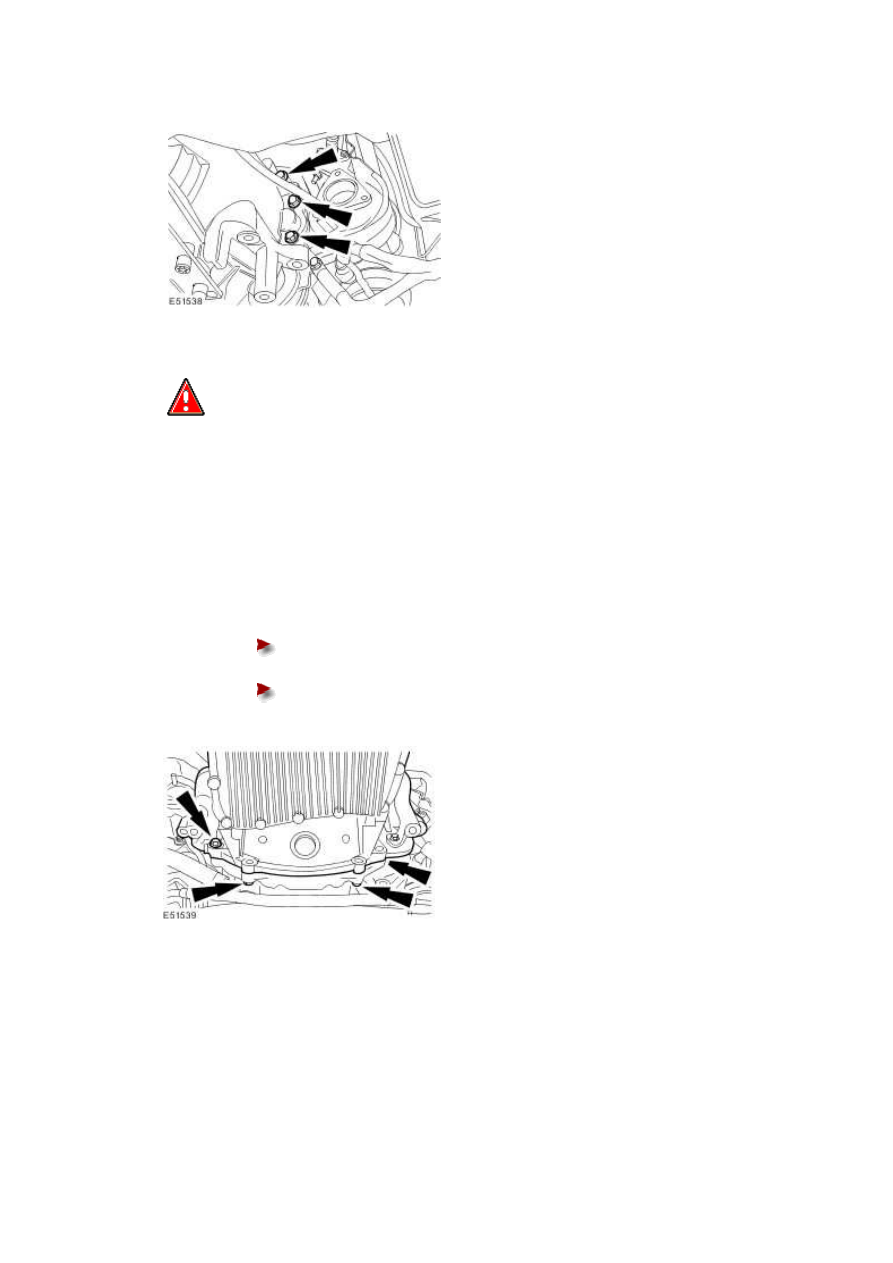

28 . Remove the retaining bolts.







29

.



  WARNING: Do not allow the torque converter to become disengaged from the

automatic transmission. Failure to follow this instruction may result in personal injury.





NOTE:





Shown with the powertrain assembly jack removed for clarity.



Remove the automatic transmission from the vehicle.





Remove the retaining bolts.







Lower the automatic transmission from the vehicle.













Transmission - 3.0L NA V6 - AJ27
(44.20.01)

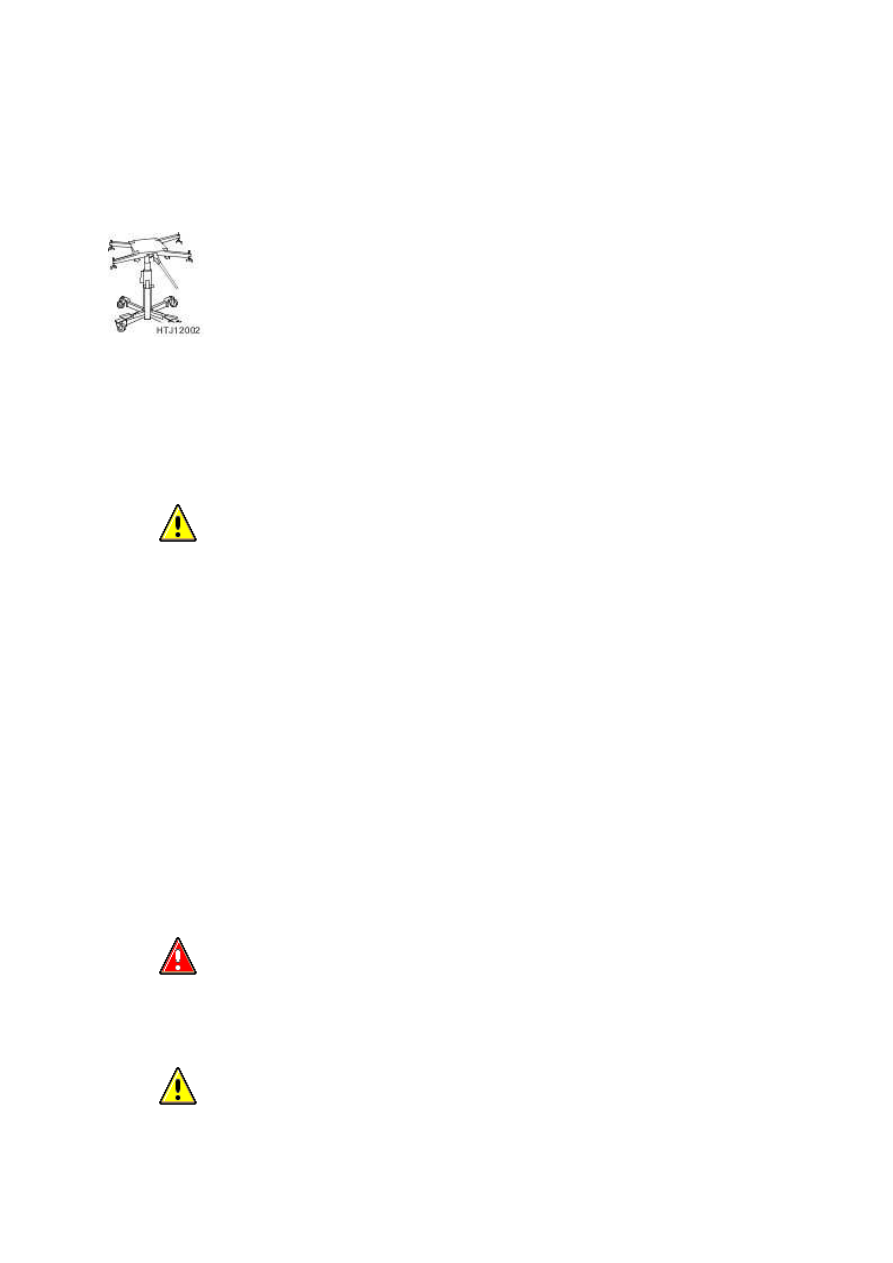

Special Service Tools





Powertrain Assembly Jack

HTJ1200-2





Installation



1

.



  CAUTION: If the automatic transmission fluid is very dirty or it contains metallic

particles, then along with a new transmission, install a new automatic transmission fluid

cooler and lines.





Flush the transmission oil cooler and fluid tubes.







2

.



NOTE:





Use high-temperature grease meeting Jaguar specification.



Apply a thin layer of high-temperature grease to the centering spigot bore on the torque

converter.







3

.



  WARNING: Do not let the torque converter drop out of the automatic transmission.

Failure to follow this instruction may result in personal injury.





  CAUTION: The torque converter hub must engage fully in the oil pump drive gear

www.

throughout the whole installation procedure.





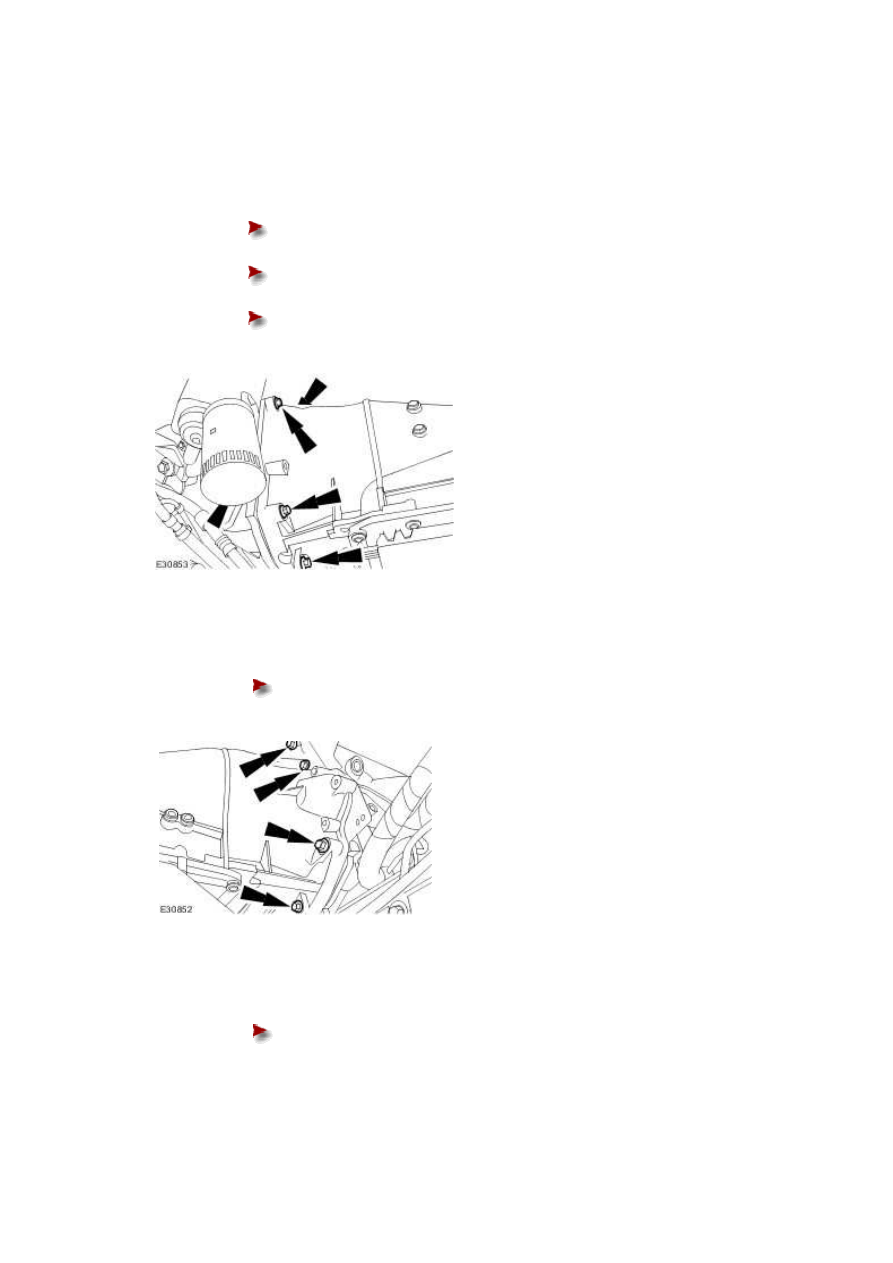

Install the automatic transmission to the vehicle.





Raise the automatic transmission to the vehicle.







Install the retaining bolts.







Tighten to 48 Nm.











4 . Install the automatic transmission retaining bolts.





Tighten to 48 Nm.











5 . Install the automatic transmission retaining bolts.





Tighten to 48 Nm.











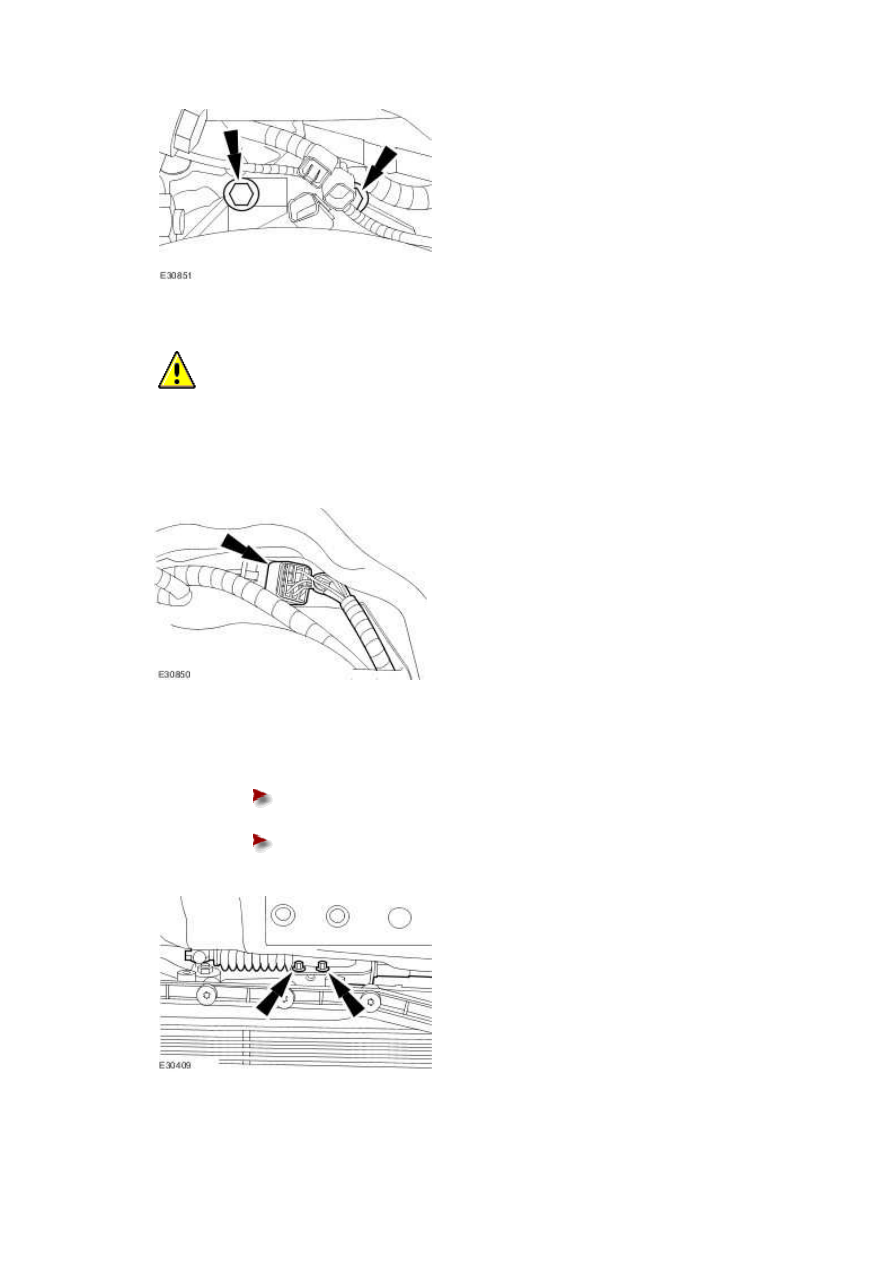

6

.



  CAUTION: Make sure the transmission control module (TCM) and main control valve

body is protected against electrostatic discharge. Failure to follow this instruction may

result in component damage.





Connect the automatic transmission electrical connector.







7 . Attach the selector lever cable.





Install the retaining bolts.







Tighten to 11 Nm.
