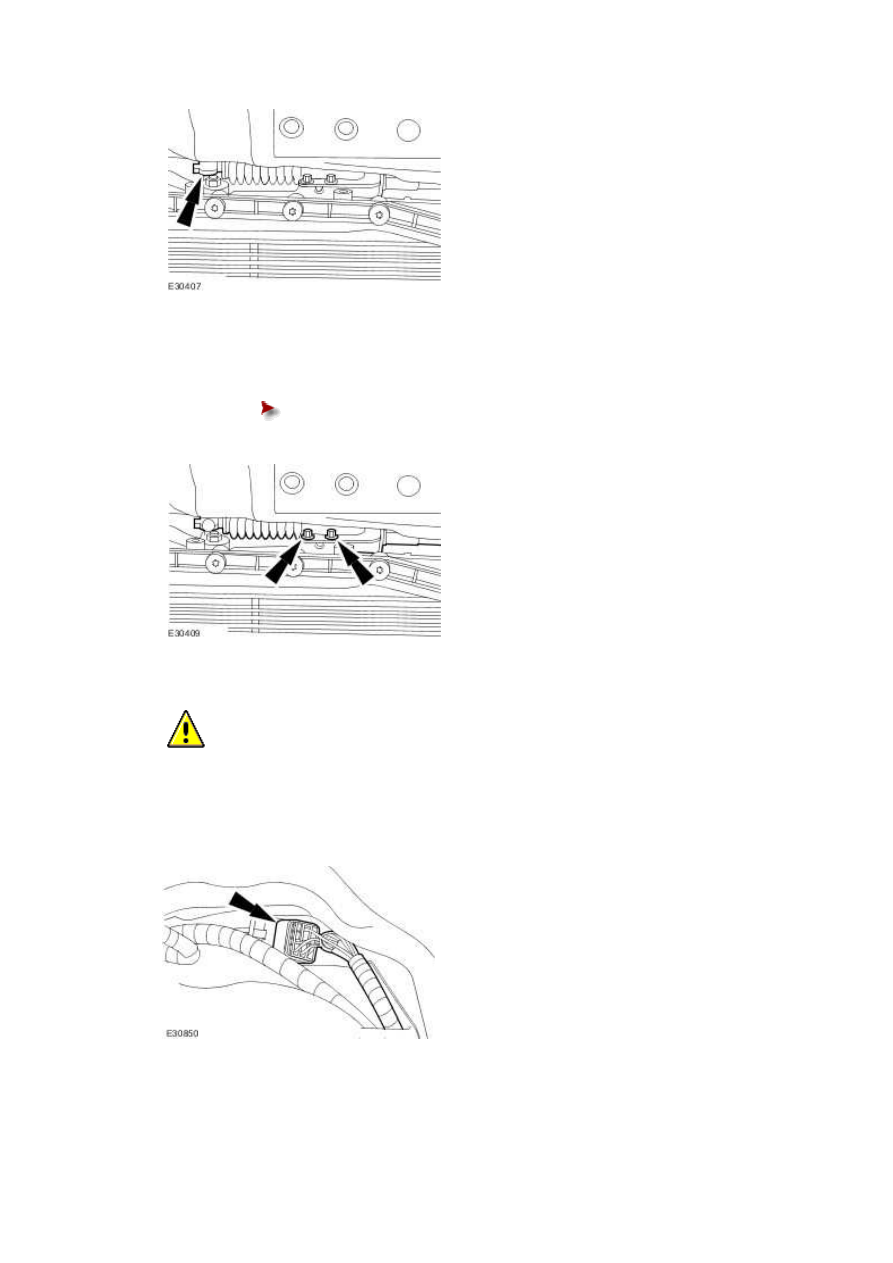

14 . Reposition the selector lever cable.





Remove the retaining bolts.











15

.



  CAUTION: Make sure the transmission control module (TCM) and main control

valve body is protected against electrostatic discharge. Failure to follow this instruction

may result in component damage.





Disconnect the automatic transmission electrical connector.







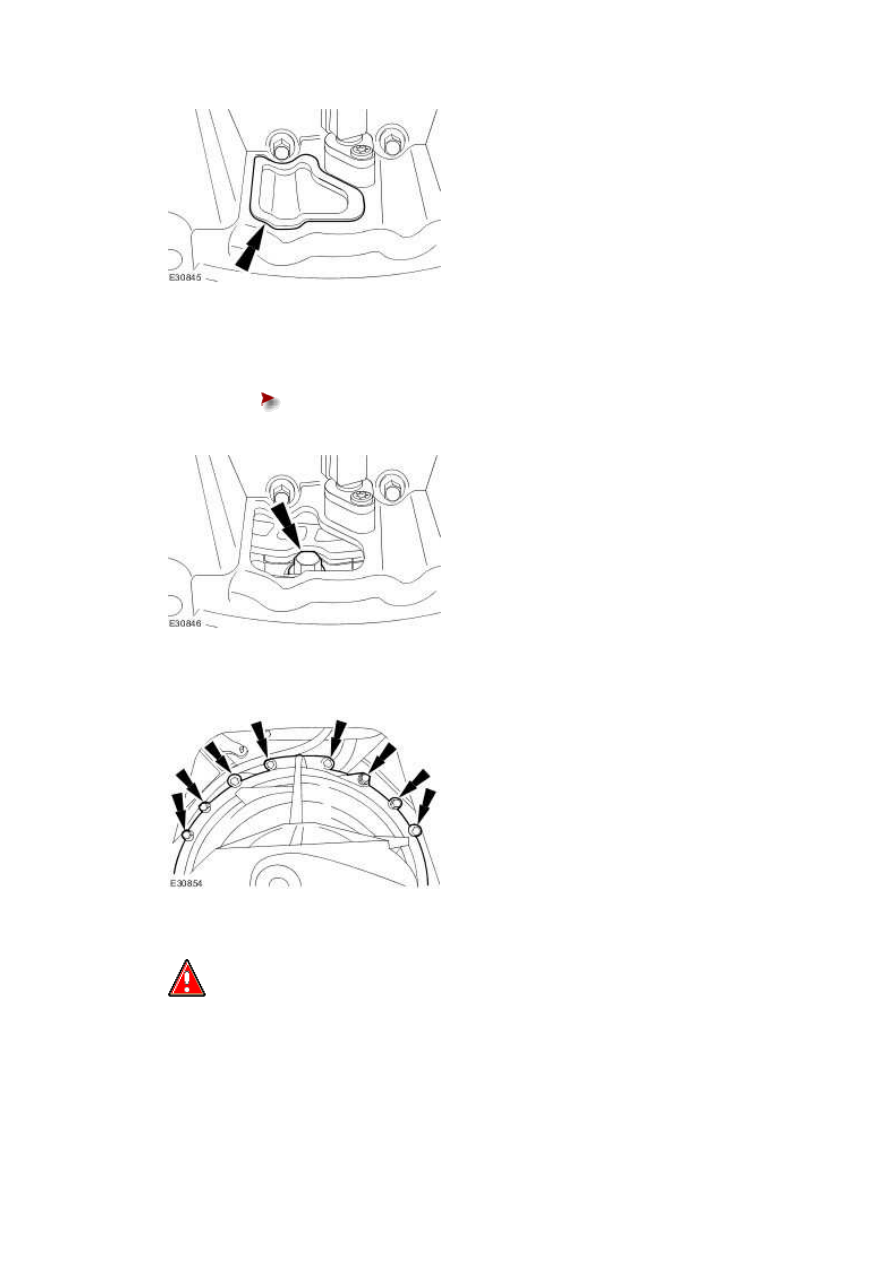

16 . Remove the rubber access cover.







17 . Remove the torque converter retaining bolts.





Rotate the torque converter to gain access to the remaining bolts.











18 . Remove the automatic transmission retaining bolts.







19

.



  WARNING: Do not let the torque converter drop out of the automatic

transmission. Failure to follow this instruction may result in personal injury.





NOTE:





Special tool shown removed for clarity.

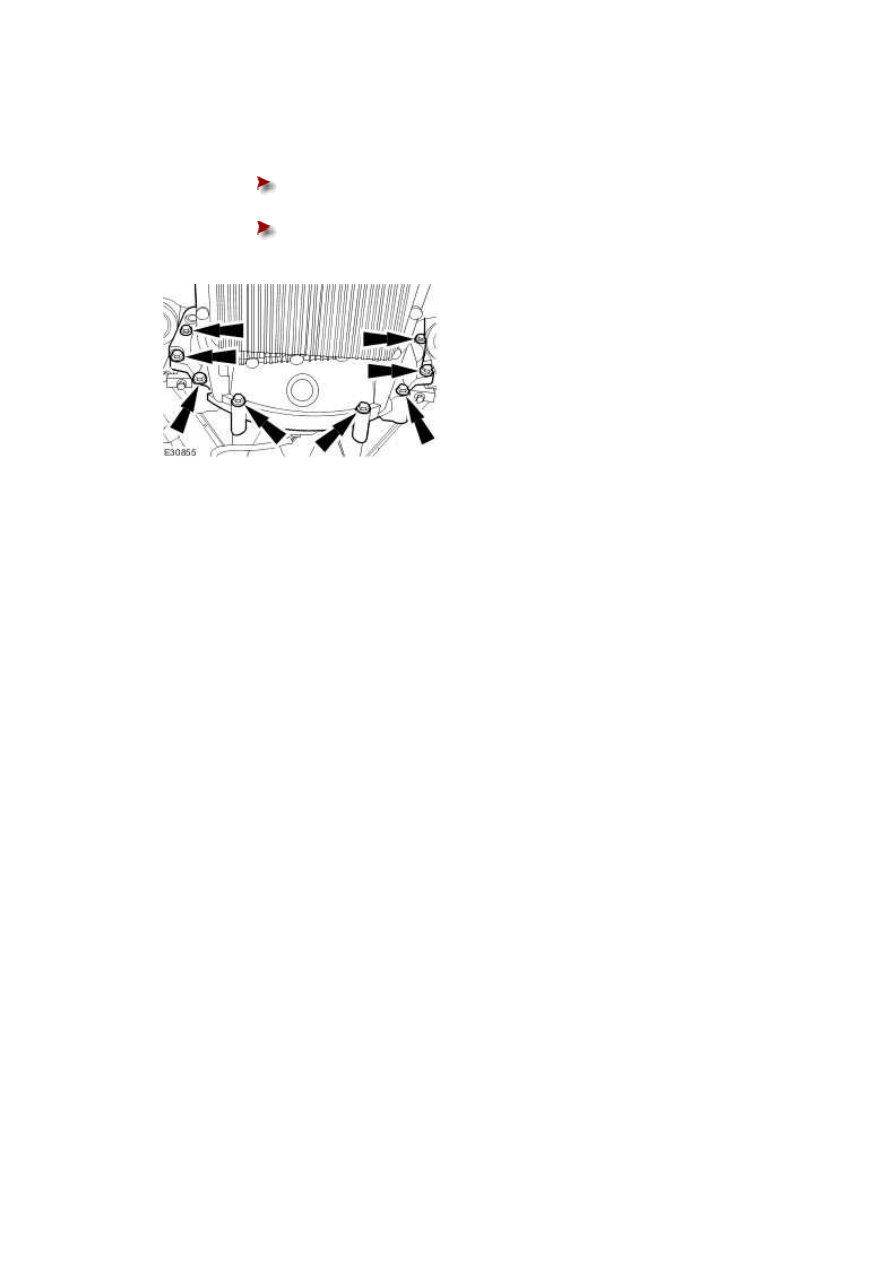

www.



Remove the automatic transmission from the vehicle.





Remove the retaining bolts.







Lower the automatic transmission from the vehicle.













Transmission - 2.7L V6 - TdV6 (44.20.01)

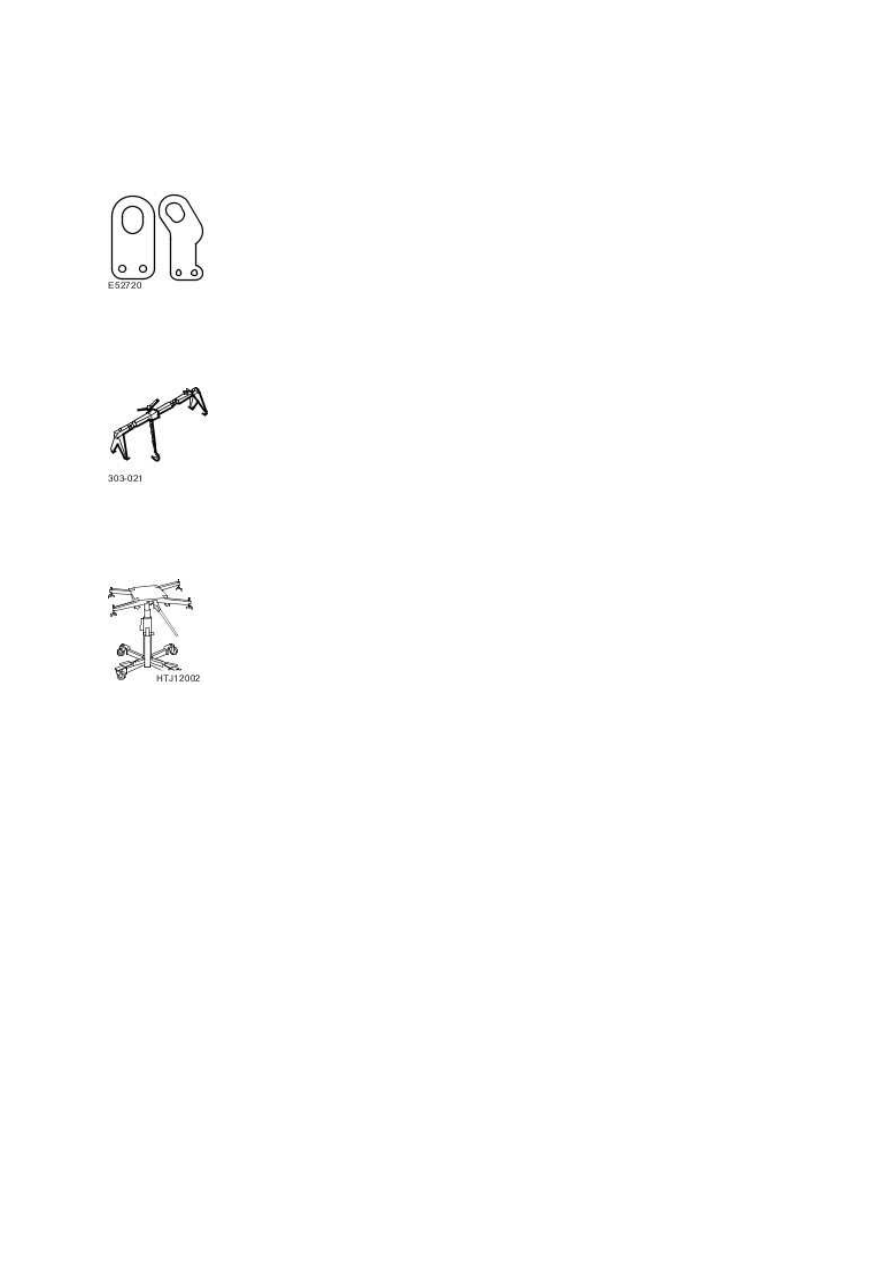

Special Service Tools





Engine Lifting Brackets

303-1129







Engine Support Bracket

303-021







Powertrain Assembly Jack

HTJ1200-2

Removal



1 . Move the automatic transmission selector lever to the “N” position.





2 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





3 . Remove the filler cap.
