Jaguar XJ (X350). Manual - part 42











Front Toe Adjustment (57.65.01)

1.  Start the engine and center the steering wheel.


2.  Turn the engine off, and hold the steering wheel in the ' straight ahead' position by
attaching a rigid link from the steering wheel to the brake pedal.


3.  Check the toe settings. Follow the equipment manufacturers instructions.

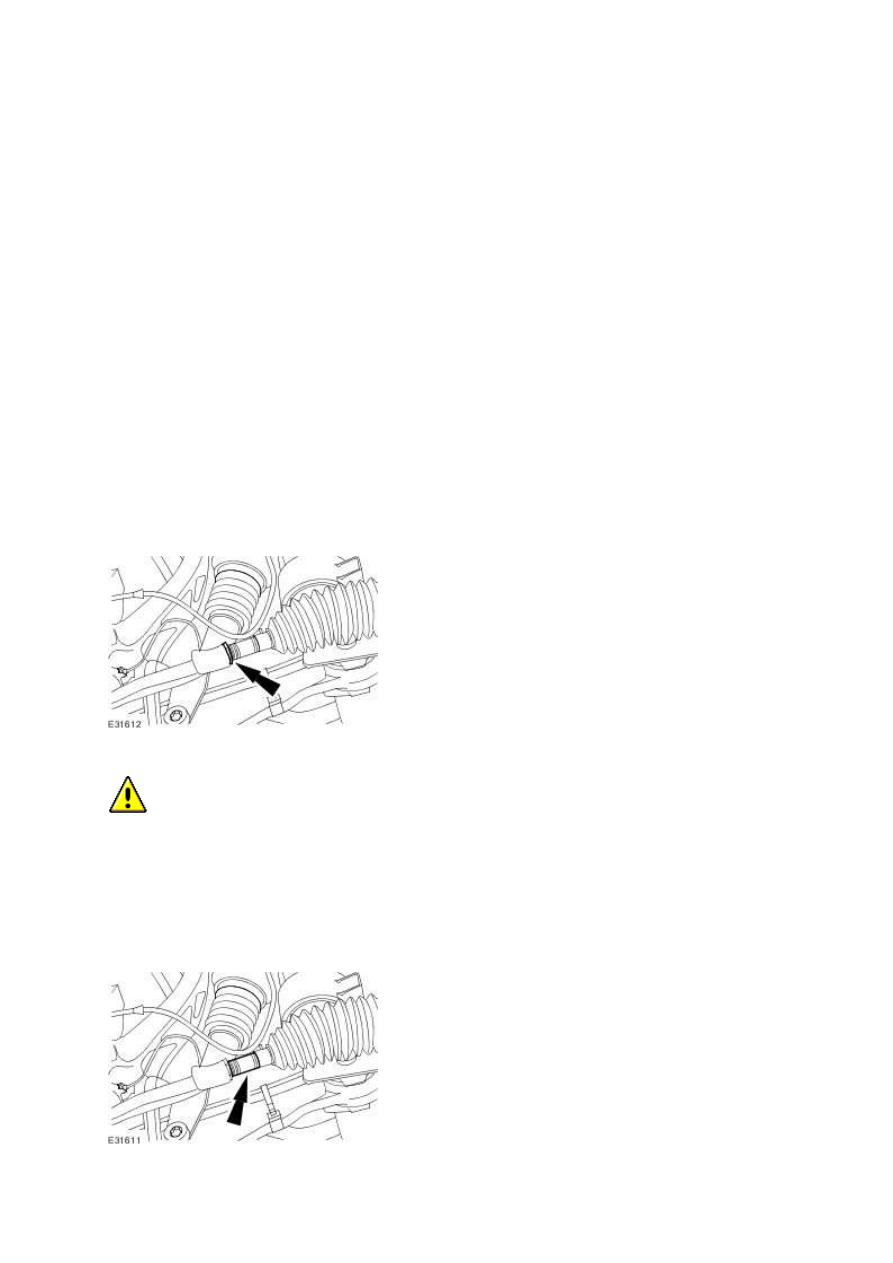

4.  NOTE:


Left-hand shown, right-hand similar.

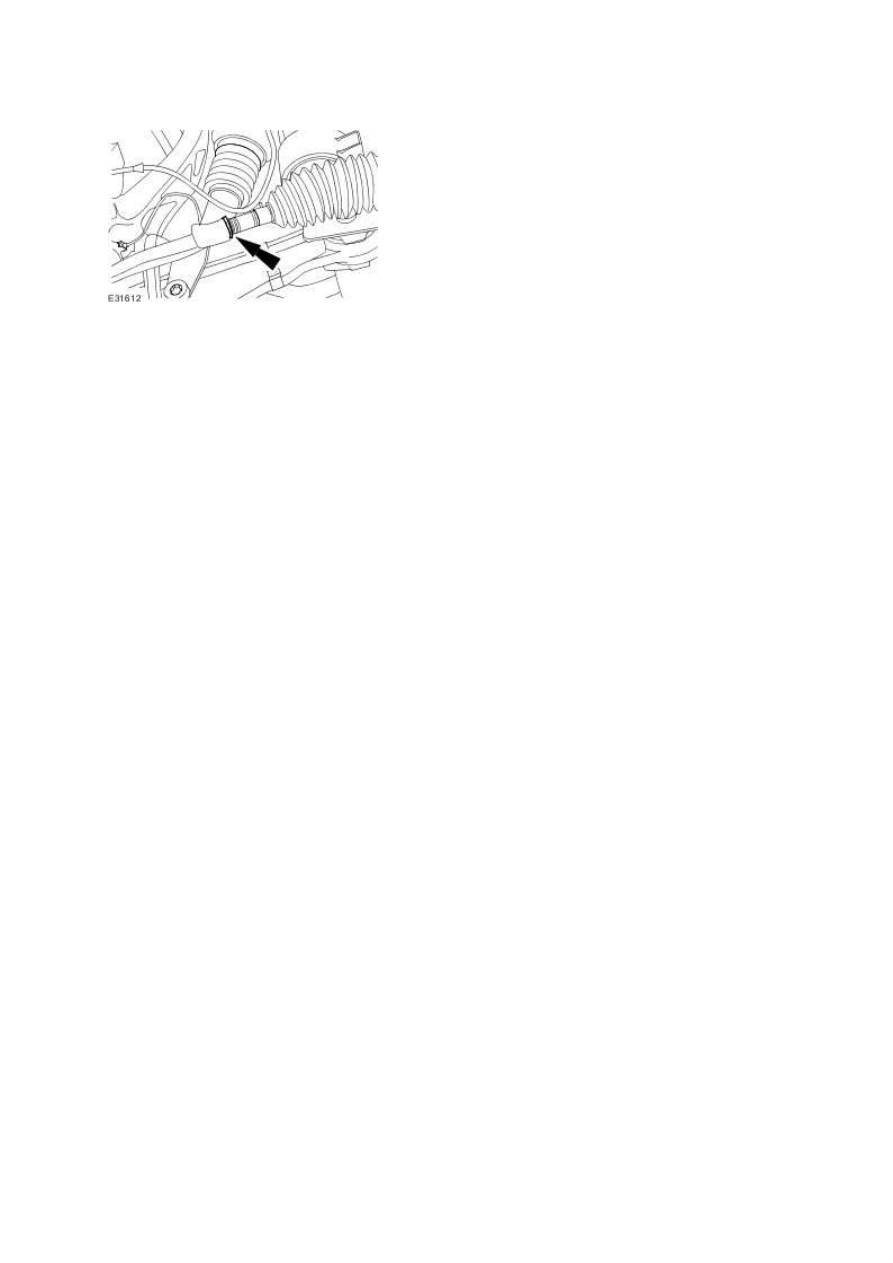

Loosen the tie-rod end lock nut.



•

  Clean and lubricate the lock nut and tie-rod threads.






5.

  CAUTION: Do not allow the tie-rod end or steering gear boot to twist when the

tie-rod is rotated. Failure to follow this instruction may result in damage to the vehicle.

NOTE:


Left-hand shown, right-hand similar.


Rotate the tie-rod to adjust the toe setting.




www.

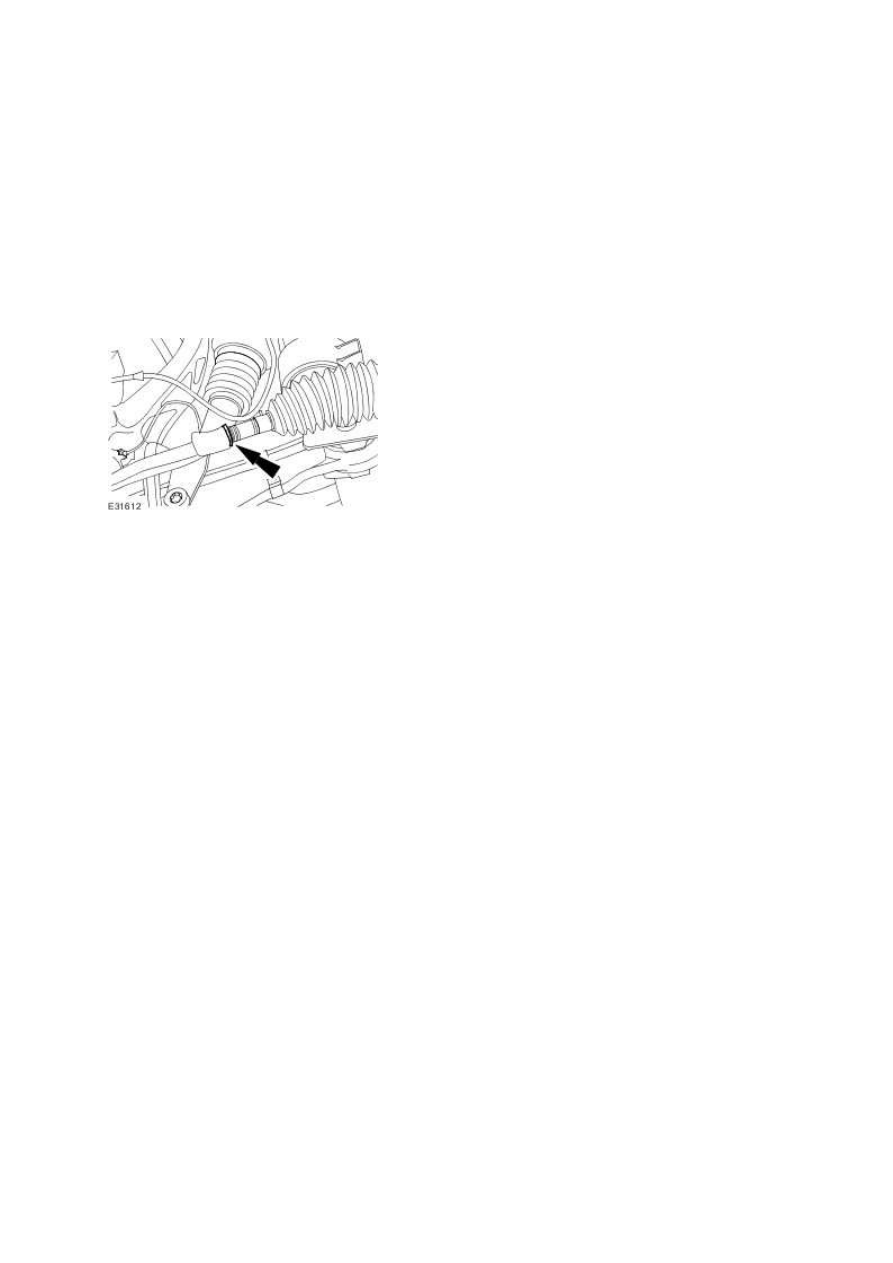

6.  NOTE:


Make sure the tie-rod or tie-rod end does not rotate.


NOTE:


Left-hand shown, right-hand similar.


Tighten the tie-rod end lock nut.



•

  Tighten to 100 Nm.






7.  Recheck the toe settings. Follow the equipment manufacturers instructions.









Rear Toe Adjustment (57.65.08)

1.  Check the toe settings. Follow the equipment manufacturers instructions.

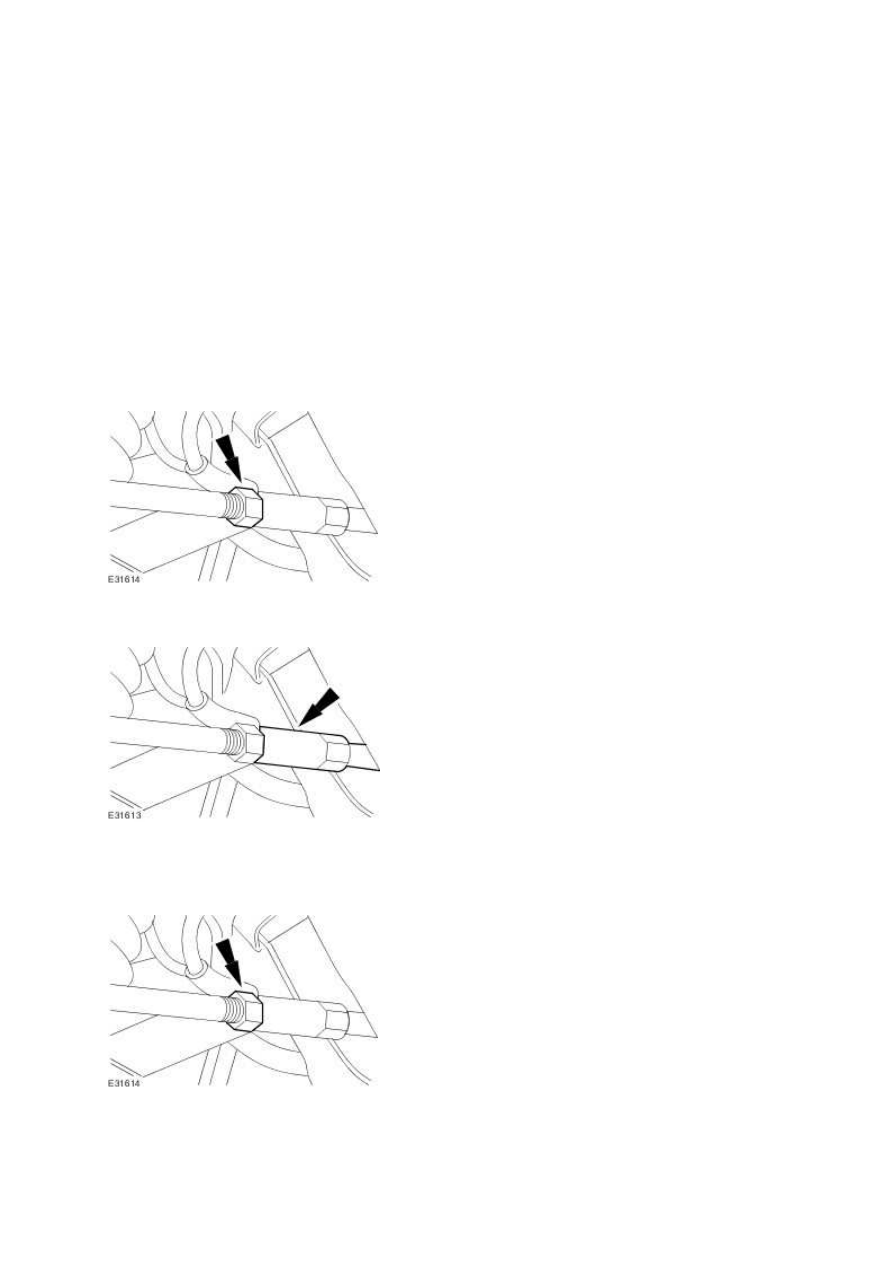

2.  NOTE:


Left-hand, shown right-hand similar.


Loosen the toe link lock nut.



•

  Clean and lubricate the lock nut and toe link threads.






3.  Rotate the toe link to adjust the toe settings.





4.  Tighten the toe link lock nut.



•

  Tighten to 55 Nm.







Published: Feb 7, 2002

5.  Check the toe settings. Follow the equipment manufacturers instructions.
