General procedures







Camber and Caster Adjustment

NOTE:



The camber and caster adjustment for the left-hand side is shown, the procedure for
adjusting the right-hand side is similar.


NOTE:


This procedure must be carried out using a 4-post ramp.


1.  Check the camber and caster settings. Follow the equipment manufacturers instructions.


2.  NOTE:


Left-hand shown, right-hand similar.

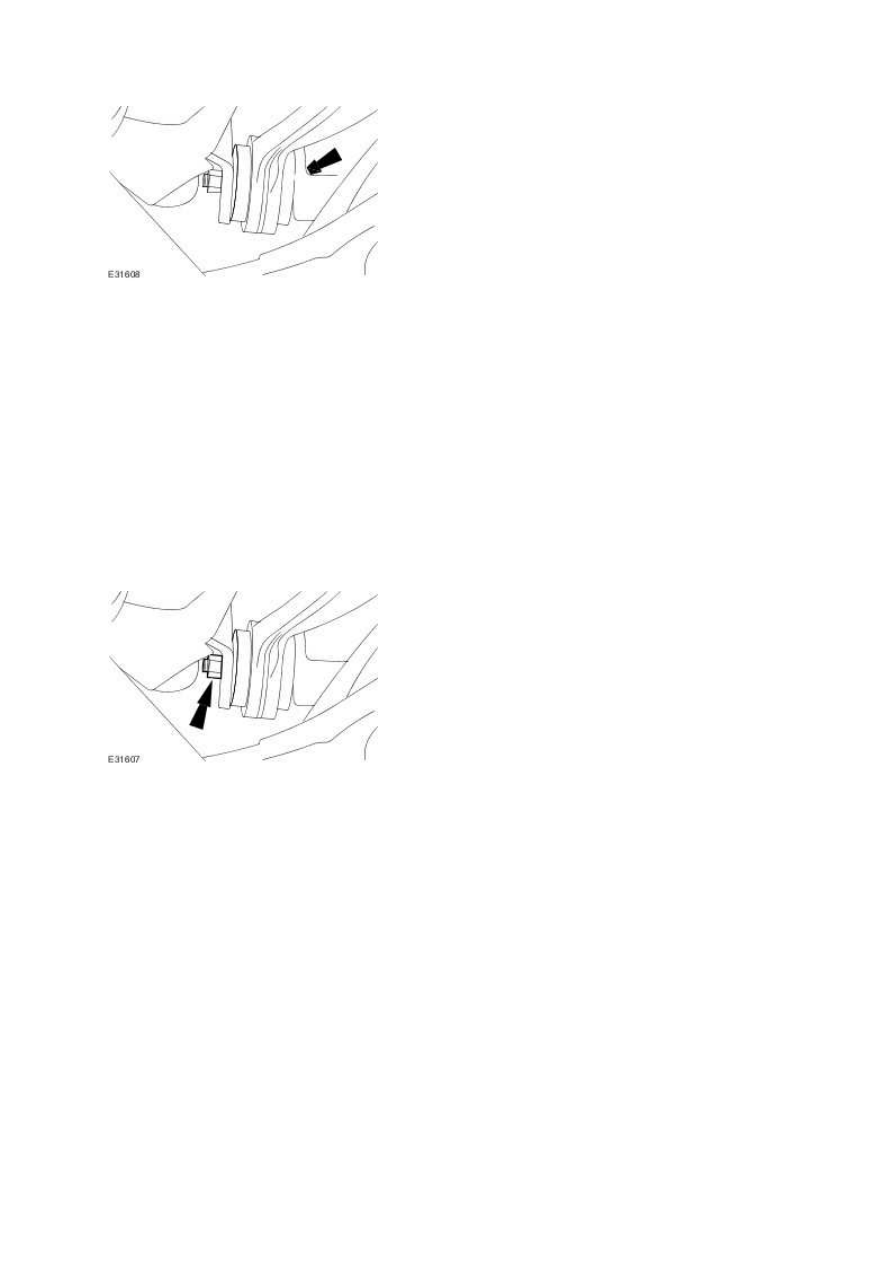

Loosen the front lower arm lock nut.





3.  NOTE:



Adjustments to the caster will affect the toe settings. Therefore, the caster and toe may
need to be adjusted at the same time to achieve the correct settings.


NOTE:


Left-hand shown, right-hand similar.


Rotate the caster adjustment cam bolt to adjust the caster.





4.  Check the caster settings. Follow the equipment manufacturers instructions. Adjust as
necessary.


5.  NOTE:


Make sure the caster adjustment cam bolt does not rotate.


NOTE:


Left-hand shown, right-hand similar.


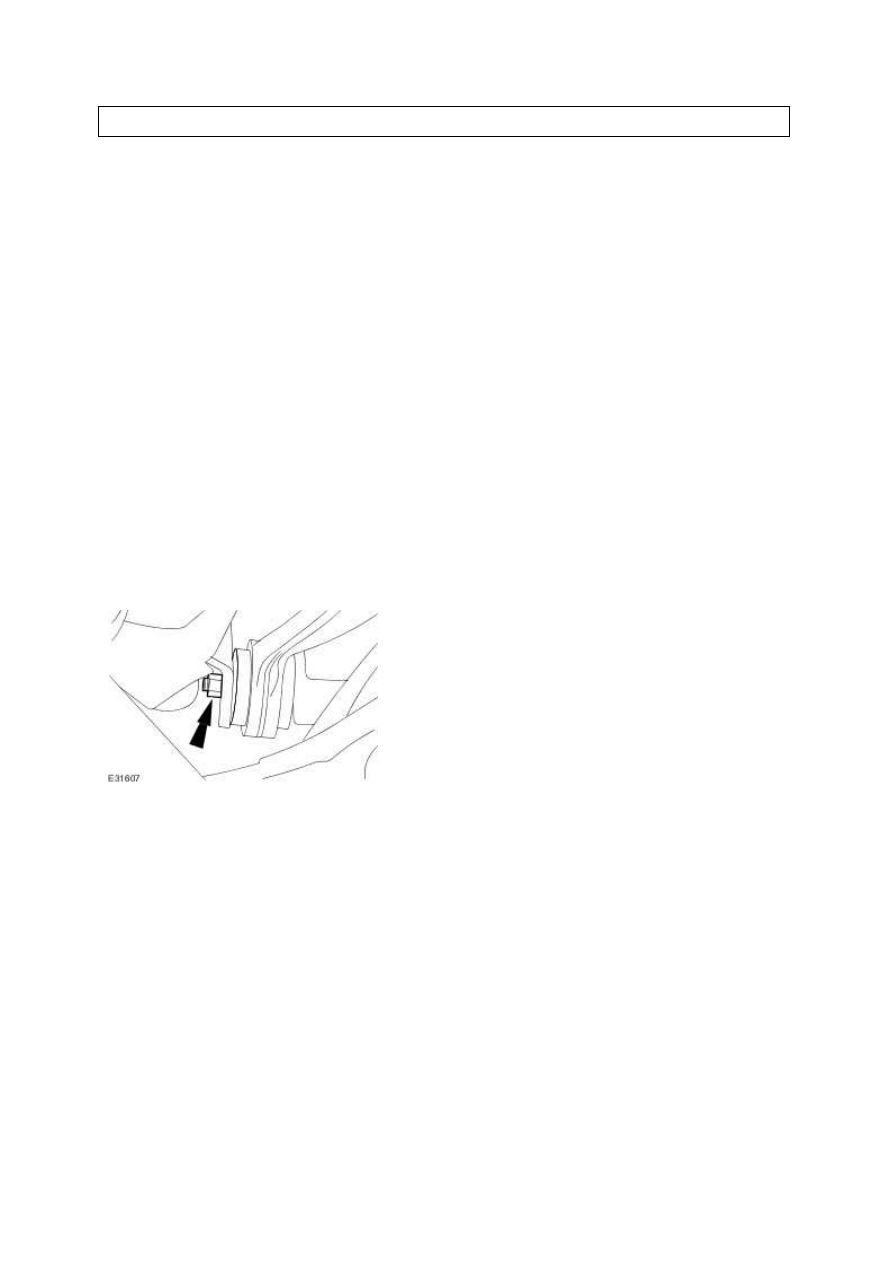

Tighten the caster adjustment cam bolt lock nut.



•

  Tighten to 175 Nm.






6.  NOTE:



Adjustments to the camber will affect the toe settings. Therefore, the camber and toe may
need to be adjusted at the same time to achieve the correct settings.


NOTE:


Left-hand shown, right-hand similar.

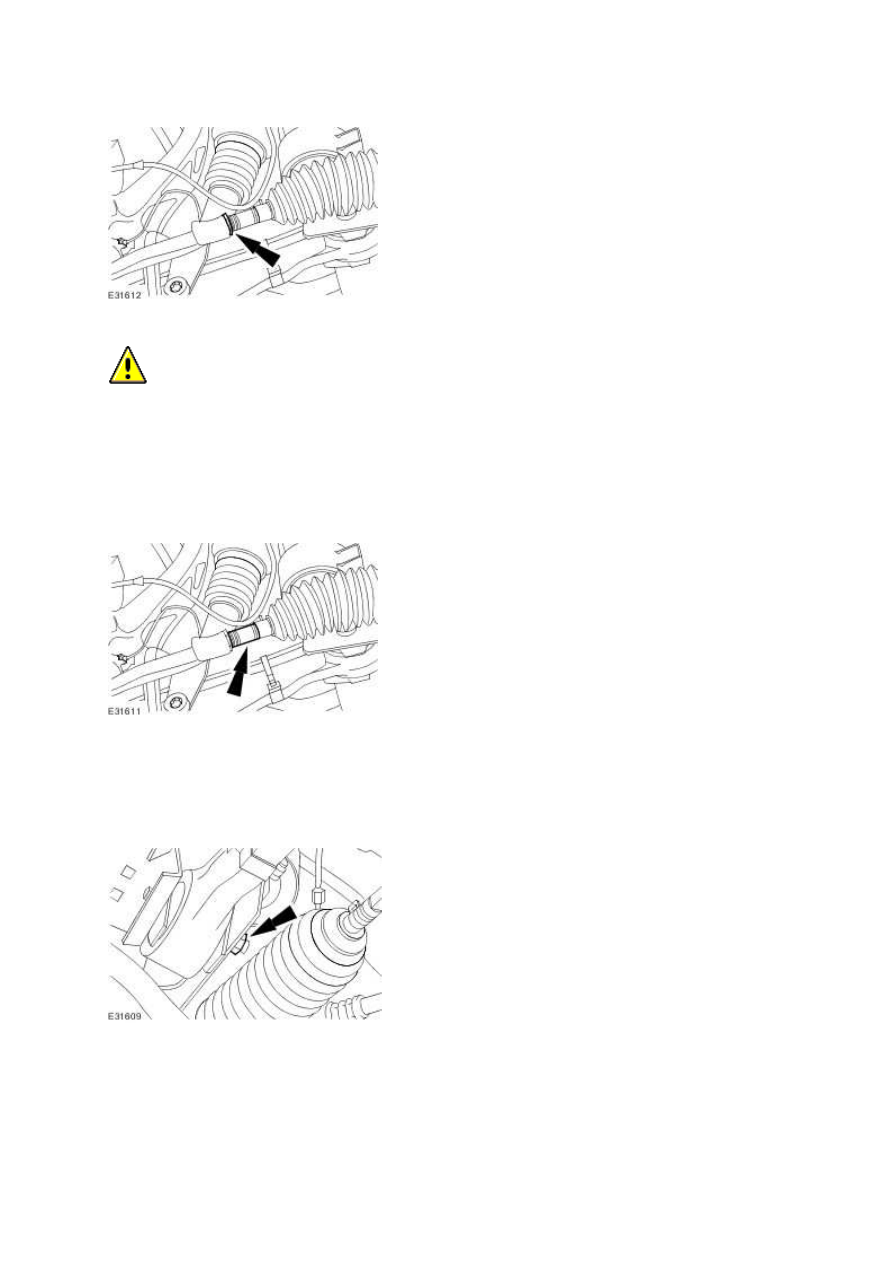

Loosen the tie-rod end lock nut.



•

  Clean and lubricate the lock nut and tie-rod threads.

www.






7.

  CAUTION: Do not allow the tie-rod end or steering gear boot to twist when the

tie-rod is rotated. Failure to follow this instruction may result in damage to the vehicle.

NOTE:


Left-hand, shown right-hand similar.


Rotate the tie-rod to adjust the toe.





8.  NOTE:


Left-hand shown, right-hand similar.

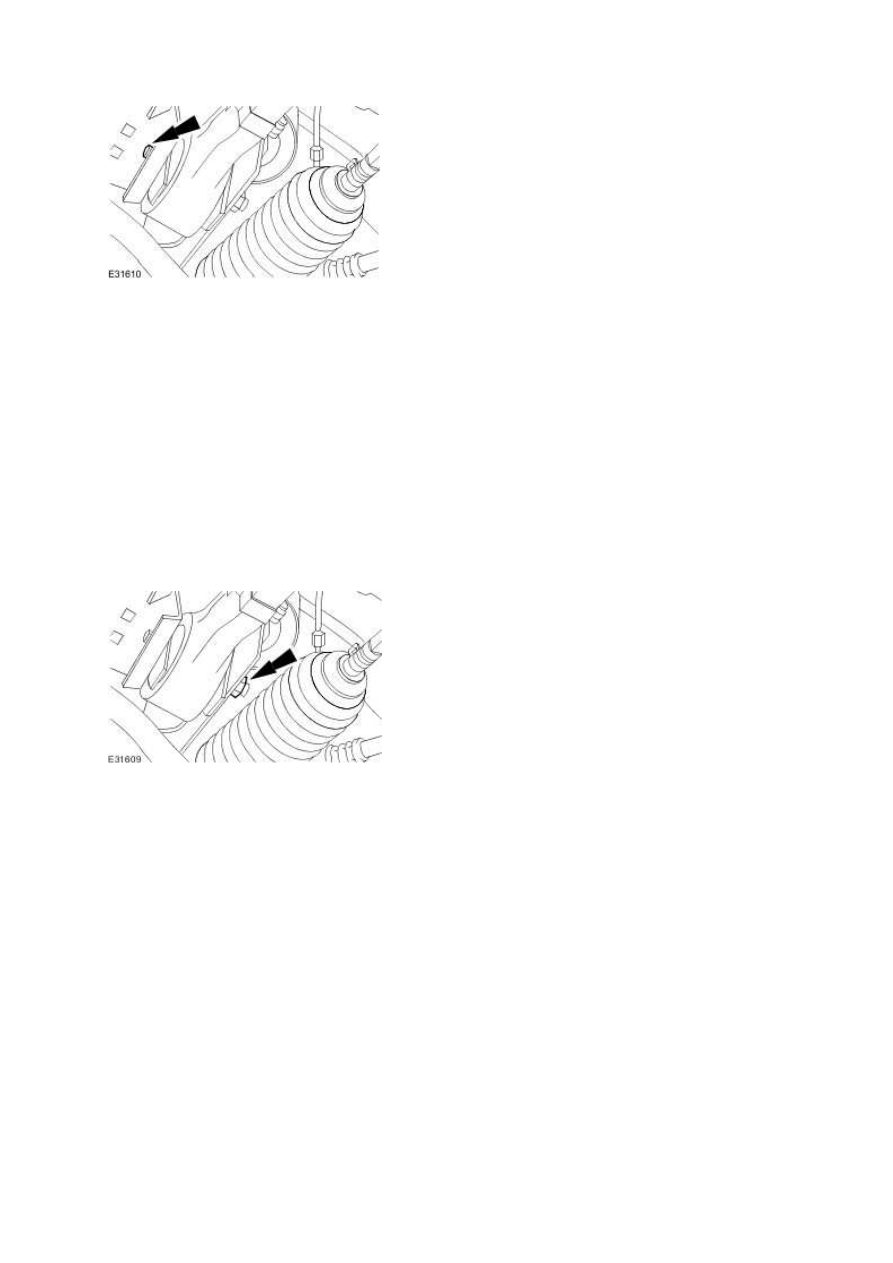

Loosen the rear lower arm lock nut.





9.  NOTE:


Left-hand shown, right-hand similar.


Rotate the camber adjustment cam bolt to adjust the camber.





10.  Check the camber and toe settings. Follow the equipment manufacturers instructions.
Adjust as necessary.


11.  NOTE:


Make sure the camber adjustment cam bolt does not rotate.


NOTE:


Left-hand shown, right-hand similar.


Tighten the rear lower arm lock nut.



•

  Tighten to 175 Nm.






12.  NOTE:


Make sure the tie-rod or tie-rod end does not rotate.


NOTE:


Left-hand shown, right-hand similar.


Tighten the tie-rod end lock nut.



•

  Tighten to 100 Nm.
