Iveco Stralis AT/AD. Manuale - parte 396

001996t

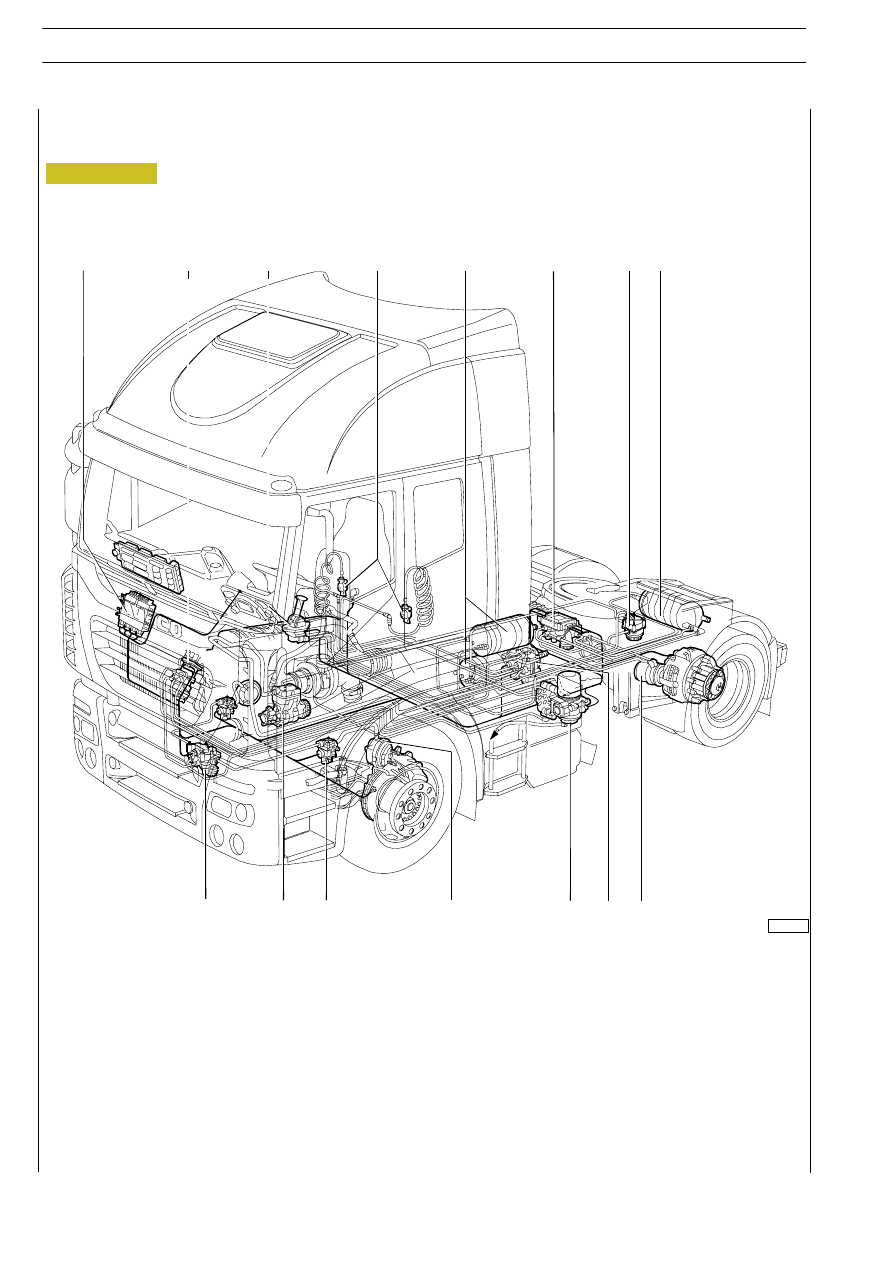

1. Centralina elettronica — 2. Distributore duplex con trasmettitore elettrico — 3. Distributore a mano per stazionamento —
4. Semigiunti di accoppiamento — 5. Serbatoi aria — 6. Modulatore elettropneumatico ponte — 7. Valvola a relè per staziona-

mento — 8. Serbatoio aria — 9. Cilindro freno a molla — 10. Servodistributore comando rimorchio — 11. APU — 12. Cilindro

freno a membrana — 13. Elettrovalvola ABS — 14. Compressore — 15. Valvola a relè proporzionale per assale

1

2

3

4

5

6

7

8

15

14

13

12

11

10 9

Figura 187

216

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Ubicazione componenti sul veicolo (variante trattori)

Trattori

002048t

SERVIZI

SOSPENSIONE

PNEUMATICA

Figura 188

IMPIANTO ELETTRICO/ELETTRONICO

217

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

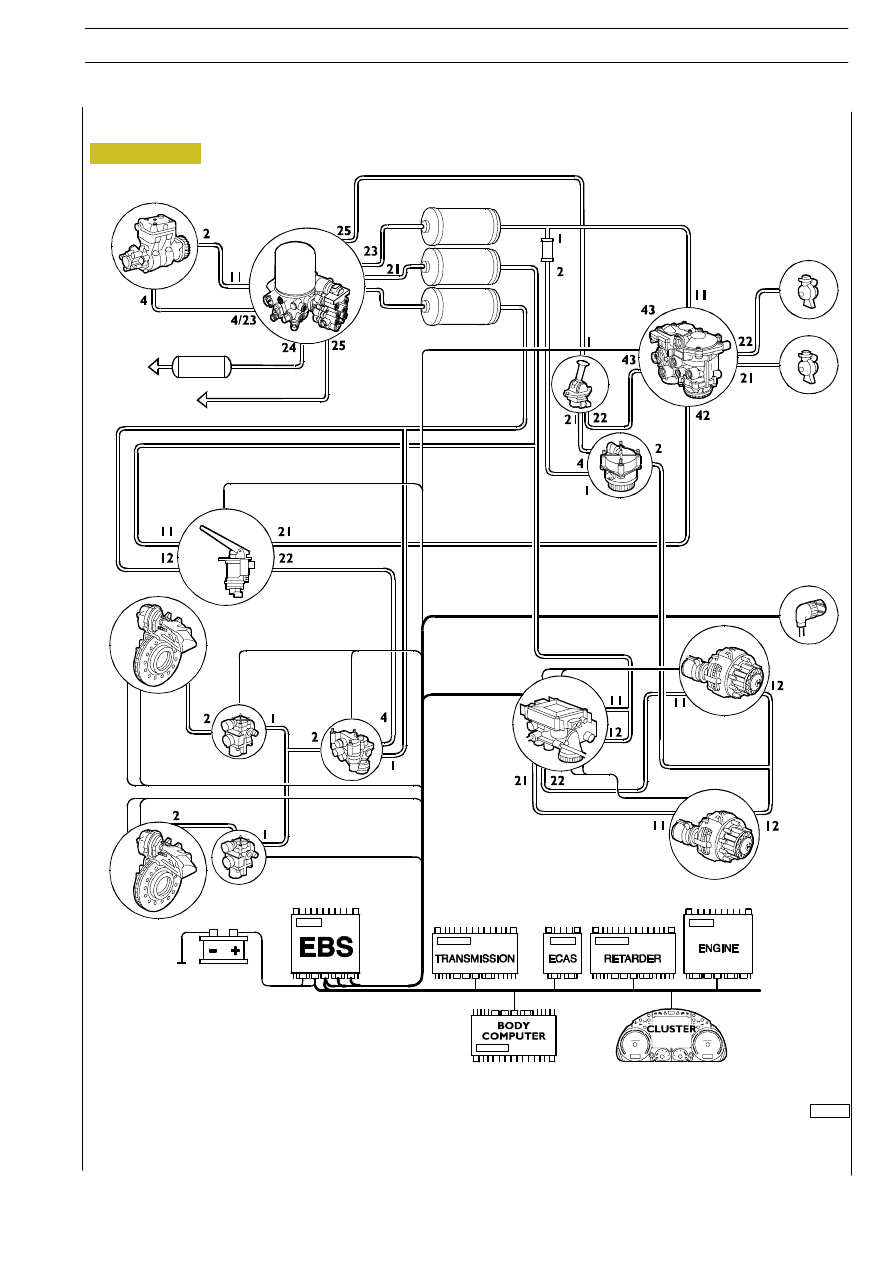

Schema topografico EBS per variante trattori

001680t

SERVIZI

SOSPENSIONE

PNEUMATICA

Figura 189

218

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

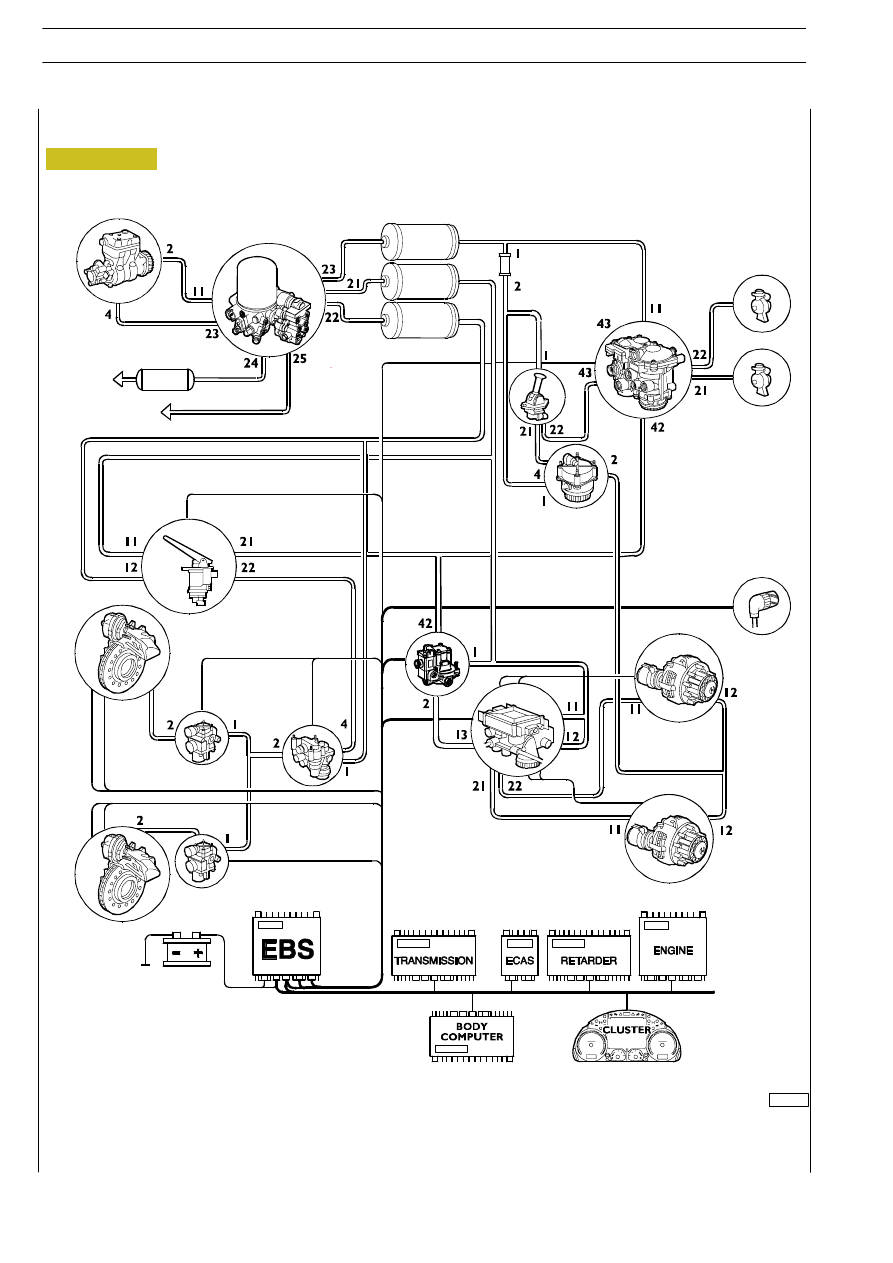

Schema topografico EBS per variante carri

001988t

MUX

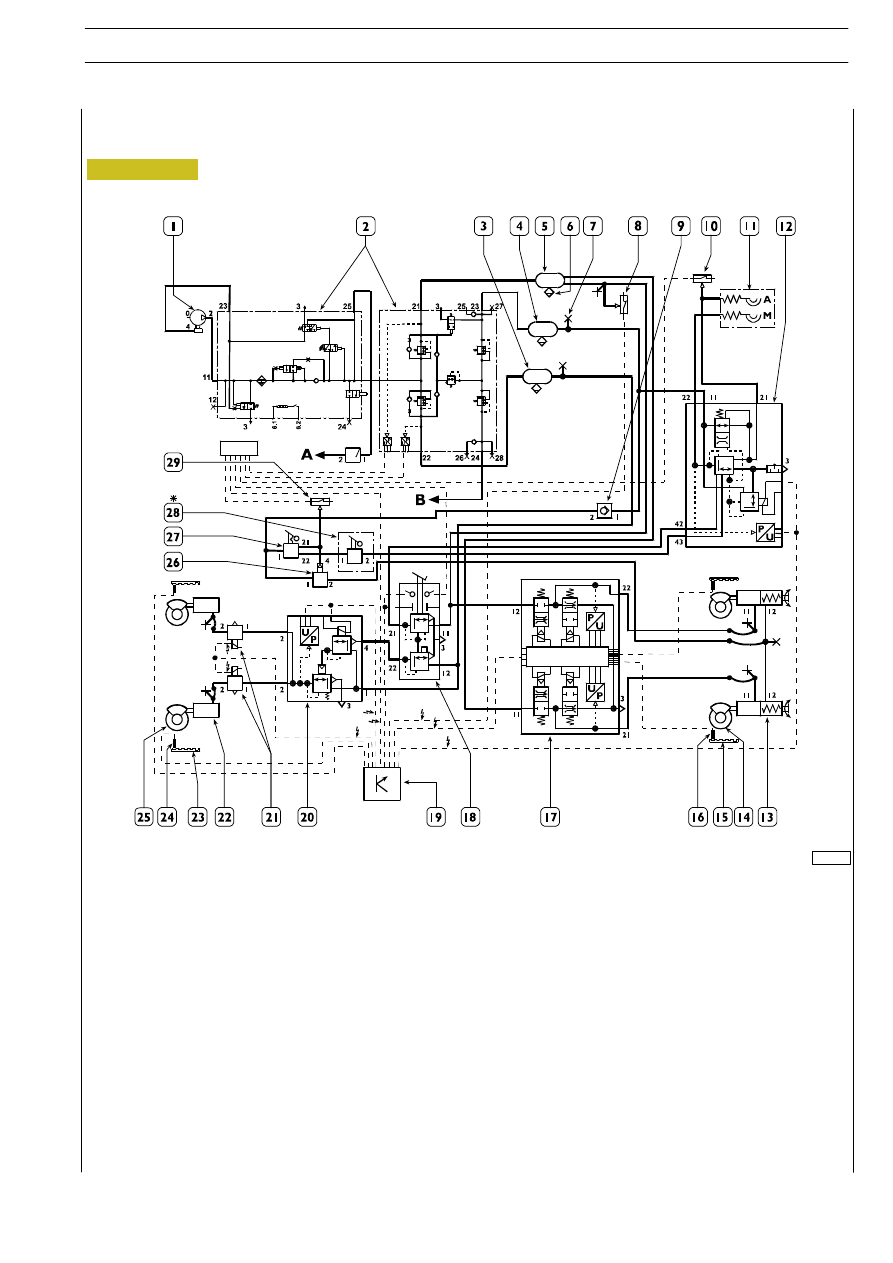

1. Compressore bicilindrico E.S. — 465 cc — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria

stazionamento 20 l. — 5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica —

8. Interruttore bassa pressione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore

bassa pressione impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Servodistributore

comando frenatura rimorchio — 13. Cilindro combinato ponte — 14. Complessivo freno a disco ponte — 15. Ruota fonica ponte

— 16. Sensore di velocità ponte — 17. Modulatore elettopneumatico comando frenatura ponte — 18. Distributore duplex —

19. Centralina elettronica EBS — 20. Elettrovalvola a relè comando frenatura assale — 21. Elettrovalvole ABS assale — 22. Cilindro

freno a membrana assale — 23. Ruota fonica assale — 24. Sensore di velocità assale — 25. Complessivo freno a disco assale —

26. Valvola a relè comando stazionamento — 27. Distributore a mano comando stazionamento — 28. Distributore a mano ral-

lentamento rimorchio — 29. Interruttore bassa pressione freno a mano inserito — 6,6 bar — A. All’impianto sospensione pneuma-

tica — B. All’impianto servizi — * Optional

Figura 190

IMPIANTO ELETTRICO/ELETTRONICO

219

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schemi di principio impianto pneumatico EBS
EBS 4x2 Trattori
