Smontaggio

montaggio

cavo

flessibile

sospensione orizzontale leva

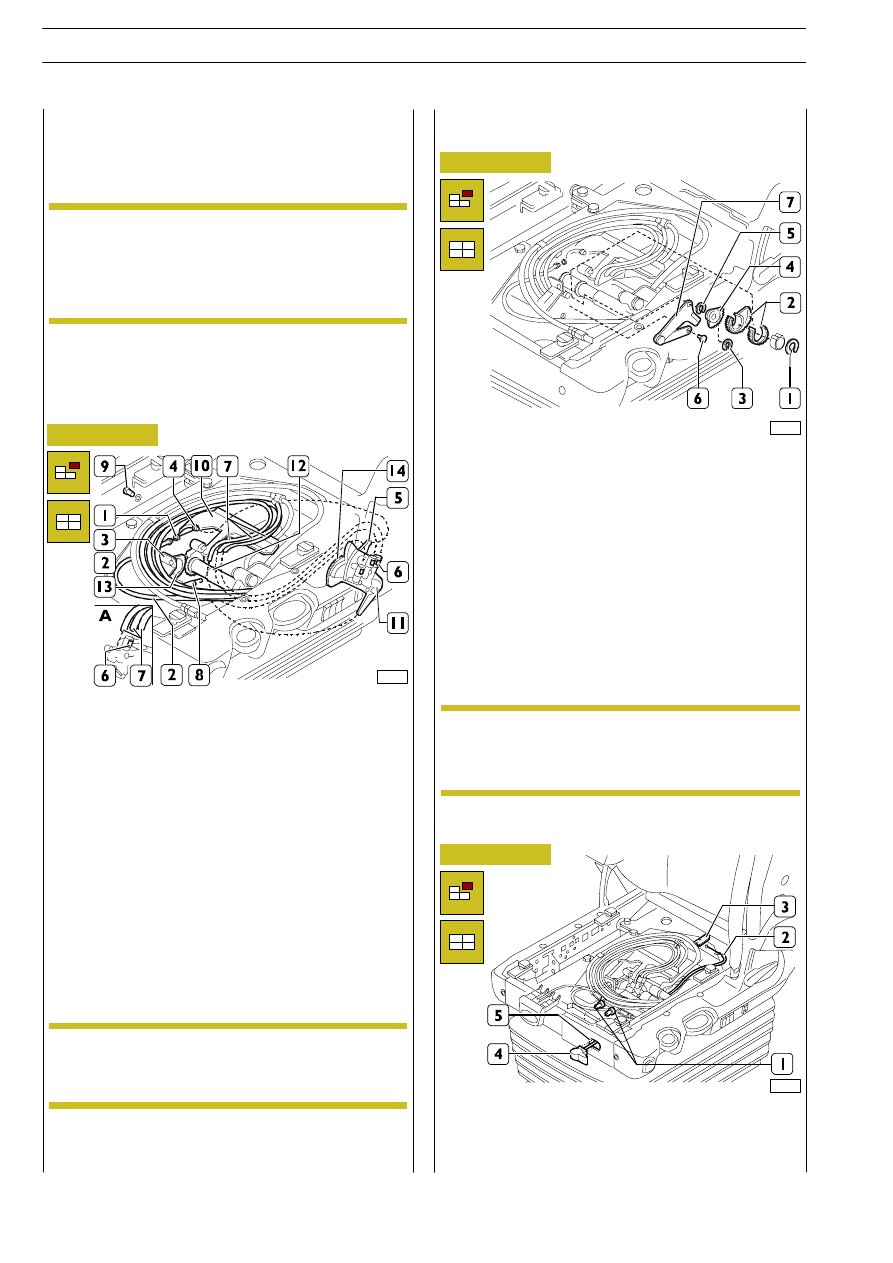

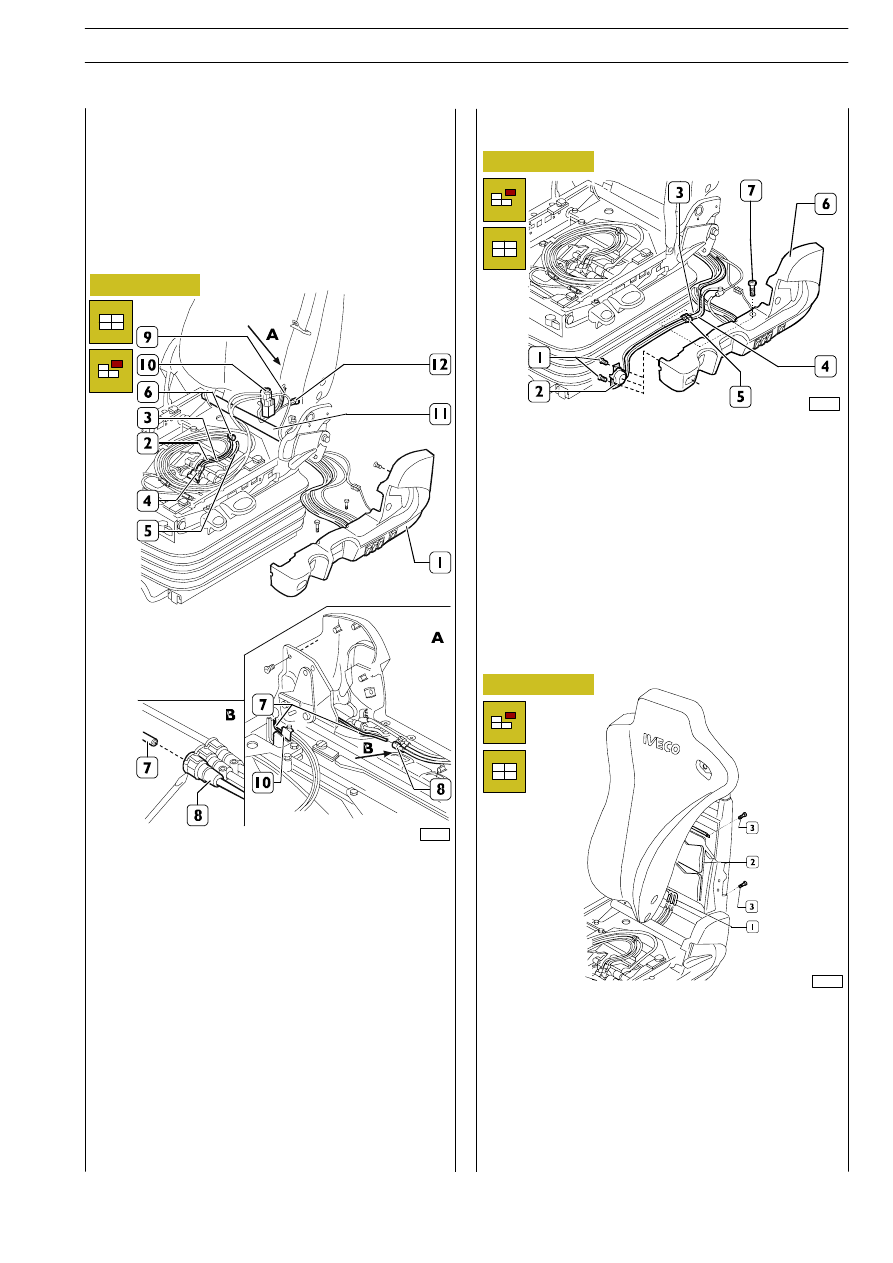

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Rimuovere la valvola della regolazione dell’altezza.

- Svitare la rondella di sostegno (1) e rimuovere il segmen-

to dentato (2).

- Svitare la rondella di sostegno (3) e rimuovere il segmen-

to dentato (4).

- Svitare la rondella di sostegno (5), svitare la vite (6) e ri-

muovere la leva (7).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Allentare il dado (1), rimuovere il cavo flessibile (2) dal

fissaggio (3) e tirare il cavo a raccordo filettato (4) fuori
dalla leva a valvola (5).

- Sollevare i ganci di fissaggio (6) in modo sicuro e smonta-

re i tubi dell’aria (7) (vedere riquadro A).

- Sganciare la molla (8), estrarre il fissaggio soffietto inferio-

re, svitare la vite (9) e ruotare verso l’alto la mensola (10).

- Ruotare la valvola (11) sul tubo di supporto e tirarla so-

pra l’estremità del tubo di sostegno (12).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Prima di montare il cuscino del sedile, allentare il da-
do di fissaggio (8), regolare il cavo flessibile (6) in
modo tale che nella posizione più bassa della leva
di regolazione, venga raggiunto lo smorzamento
verticale più duro, quindi serrare di nuovo il dado
di bloccaggio (8).

- Svitare il fissaggio dell’ammortizzatore inferiore (4).

- Rimuovere la rondella di sostegno (5) ed il cavo flessibile

della leva (6) fuori dal fissaggio (7).

Montaggio

Dopo aver montato le nuove parti, il dente più alto
del segmento dentato (2) deve adattarsi alla lar-
ghezza dello spazio più alto del segmento dentato
della valvola (4).

77506

77507

Figura 134

Figura 135

Smontaggio

montaggio

valvola

per

regolazione altezza

Dopo aver montato la nuova valvola, il dente più
alto del segmento dentato (13) deve adattarsi alla
larghezza dello spazio più alto del segmento denta-
to della valvola (14).

Smontaggio — montaggio sistema di blocco
altezza

Figura 136

90030

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Svitare le viti (1).

NOTA

NOTA

NOTA

52

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

- Sganciare il cavo (2) dalla leva (3).

- Estrarre il cavo flessibile (2) completo di leva (4)

dall’apertura (5).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Allentare il rivestimento in plastica (6) come riportato in

precedenza.

- Svitare la vite (7).
- Scollegare i tubi flessibili (3) (4) dal raccordo (5).
- Svitare le viti (1) di fissaggio e staccare l’interuttore (2)

per abbassamento veloce dalla sua sede.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

77509

90031

Figura 137

Figura 138

Smontaggio — montaggio interruttore per
abbassamento veloce

Smontaggio

— montaggio

dispositivo per

appoggio lombare

Figura 139

90032

Smontaggio — montaggio valvola magnetica
per abbassamento veloce

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Allentare il rivestimento in plastica (1) come riportato in

precedenza.

- Scollegare i tubi flessibli (2) e (3) dalla valvola (4), il tubo

flessibile (5) dal raccordo (6) e il tubo flessibile (7) dal rac-
cordo (8) all’interno del rivestimento in plastica (1) (ri-
quadri A/B).

- Estrarre il braccio di fissaggio (9) della valvola magnetica

(10) dal tubo trasversale (11) e sollevare la valvola (10).

- Scollegare il connettore elettrico (12).

- Rimuovere la valvola magnetica (10) per abbassamento

veloce dalla sua sede.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio

- Rimuovere parzialmente il rivestimento schienale.
- Svitare le viti (3) e staccare la schiuma dal telaio dello

schienale.

- Scollegare le tubazioni flessibili (1).
- Rimuovere il dispositivo (2) per appoggio lombare.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

CARROZZERIA E TELAIO

53

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

90033

77513

Figura 140

Figura 141

Smontaggio

montaggio

rivestimento

schienale

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Staccare i tre tubi flessibili e la connessione elettrica (1).

- Sganciare i profili a C (1) (riquadro A).

- Sollevare la leva (2) e svitare la vite (3) di fissaggio cintura

di sicurezza.

- Scalzare la mostrina (6).

- Sollevare il rivestimento schienale (7) verso l’alto dai na-

stri di fissaggio (4) (velcro).

- Estrarre la cintura di sicurezza dall’apposita apertura (5).

- Rimuovere il rivestimento schienale (7) dal sedile.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

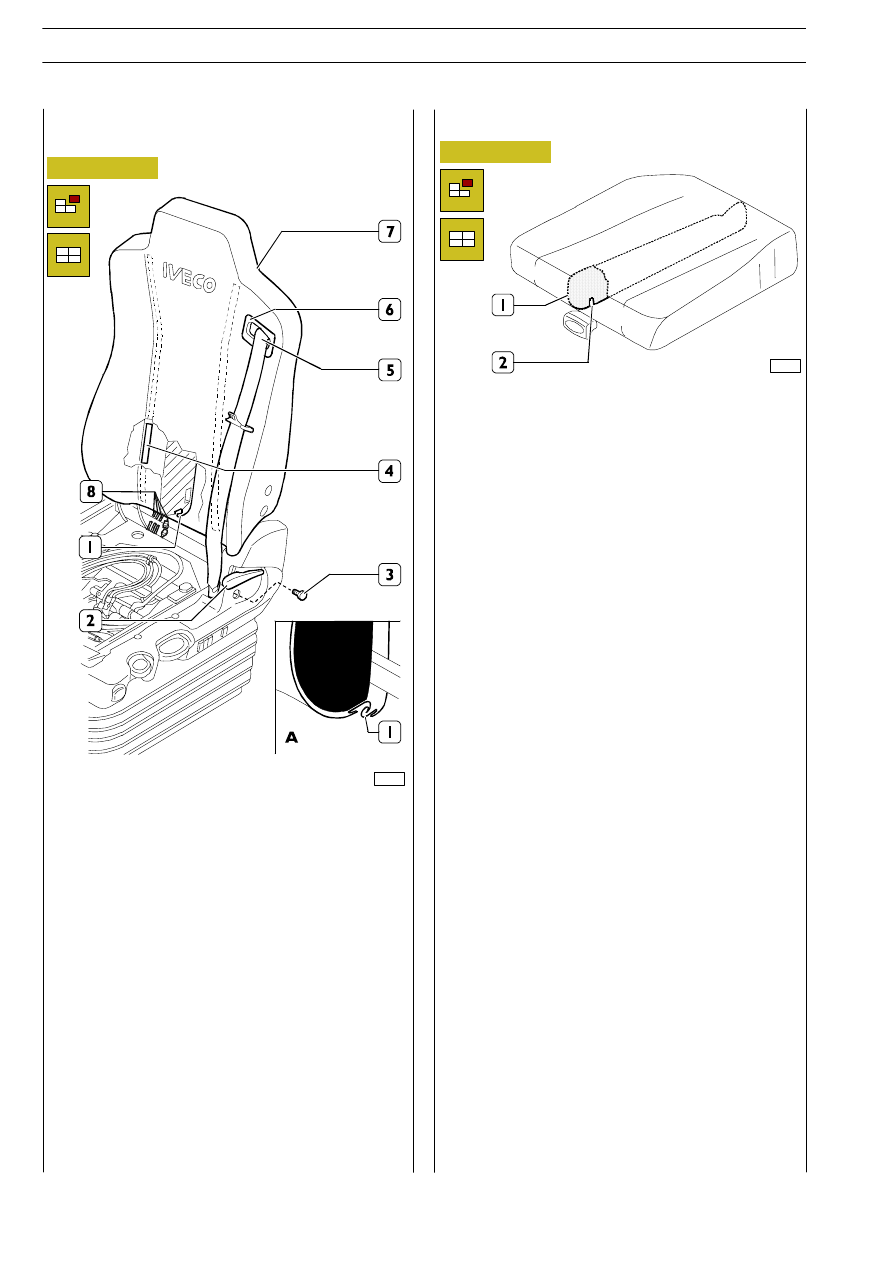

Smontaggio — montaggio rivestimento cuscino

Smontaggio

- Rimuovere il cuscino del sedile, come riportato in prece-

denza.

- Liberare il rivestimento del cuscino del sedile (1) fuori

dalla bordatura (2) passando lungo il perimetro del fon-
do sedile.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

54

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

90035

Figura 142

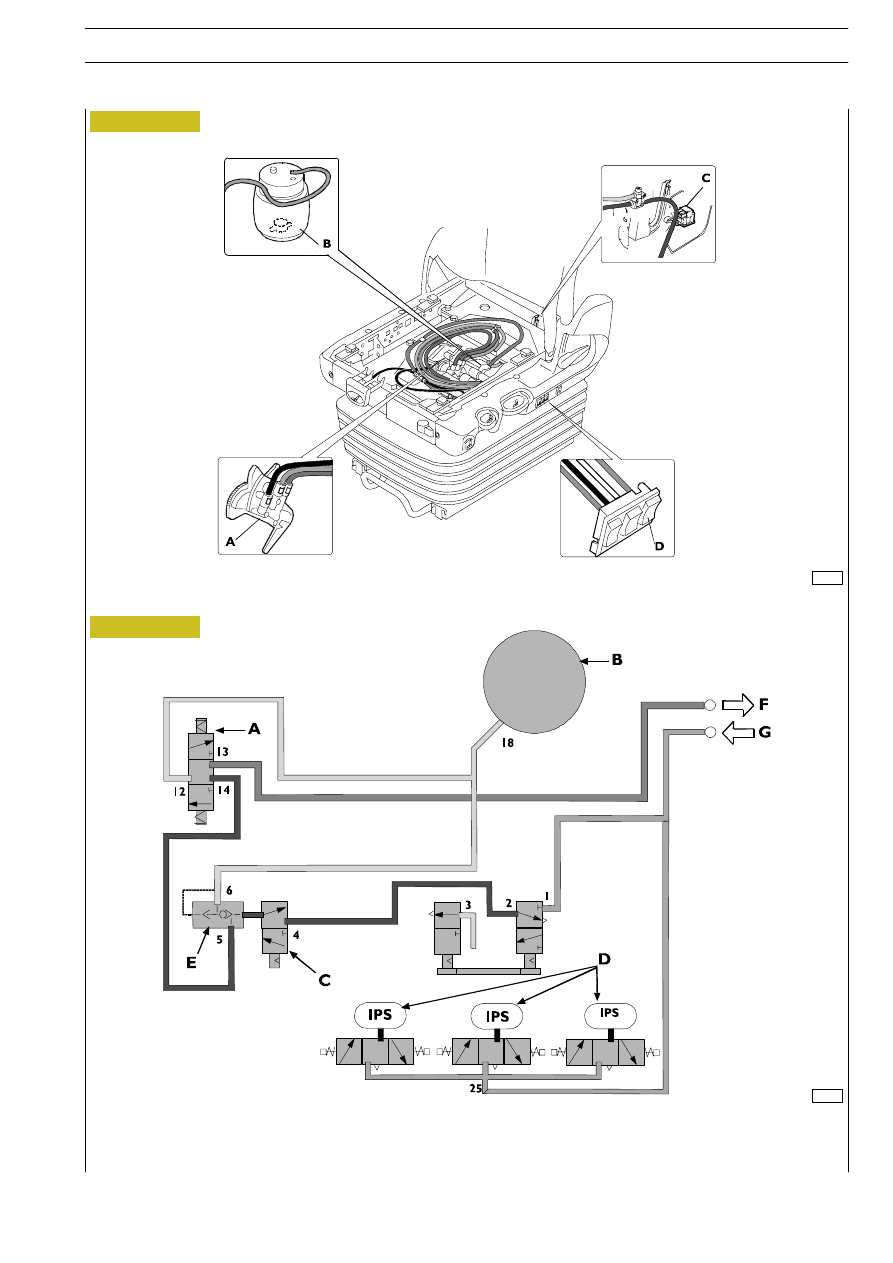

A. Valvola regolazione altezza — B. Sospensione pneumatica — C. Valvola magnetica per abbassamento rapido —

D. Valvole IPS — E. Selettore — F. Aria viziata — G. Aria entrante

90034

Figura 143

CARROZZERIA E TELAIO

55

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SCHEMA PNEUMATICO SEDILE AUTISTA
