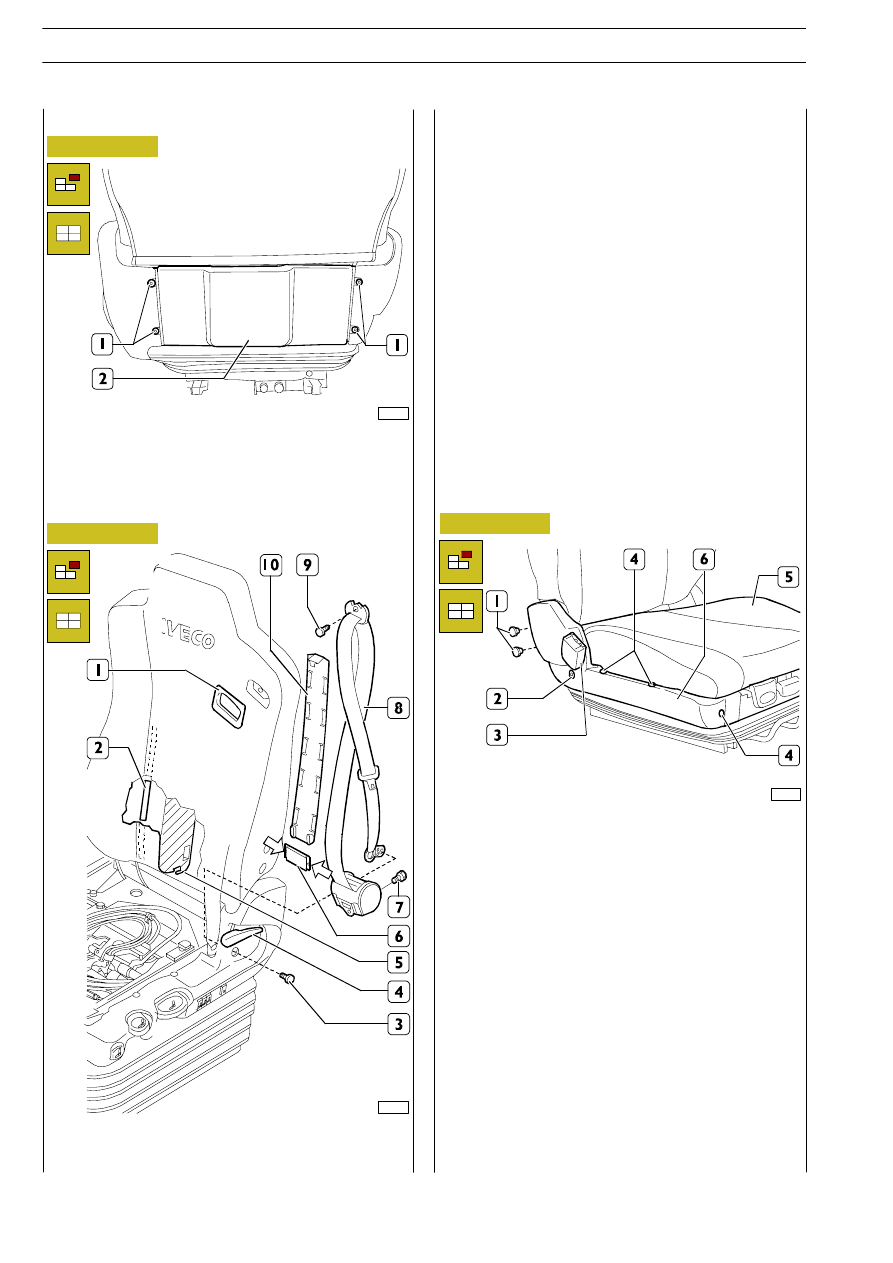

- Svitare la vite (9) di fissaggio superiore della cintura di si-

curezza e scalzare la mostrina (1).

- Sganciare i profili (5) e sollevare il rivestimento schienale

dai nastri (2) di fissaggio (velcro),

- Staccare il fermo (6) guida in plastica (10) agendo nel

senso delle frecce.

- Svitare la vite (7) fissaggio arrotolatore e staccare la cin-

tura di sicurezza (8) dal sedile.

77153

Figura 121

- Staccare il cuscino del sedile come riportato in prece-

denza.

- Svitare i fissaggi (1) e rimuovere il rivestimento (2) poste-

riore dello schienale.

Smontaggio—montaggio cintura di sicurezza

Figura 122

- Sollevare la leva (4) di regolazione schienale e svitare la

vite (3) di fissaggio aggancio cintura di sicurezza.

Figura 123

Smontaggio—montaggio attacco cintura di
sicurezza e rivestimento laterale destro

- Posizionare il cuscino (5) in avanti.

- Svitare le viti (4) fissaggio rivestimento (6) e i tappi a pres-

sione (1).

- Svitare la vite (2) e rimuovere l’attacco (3) cinture ed il

rivestimento laterale (6).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

77494

77495

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

48

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

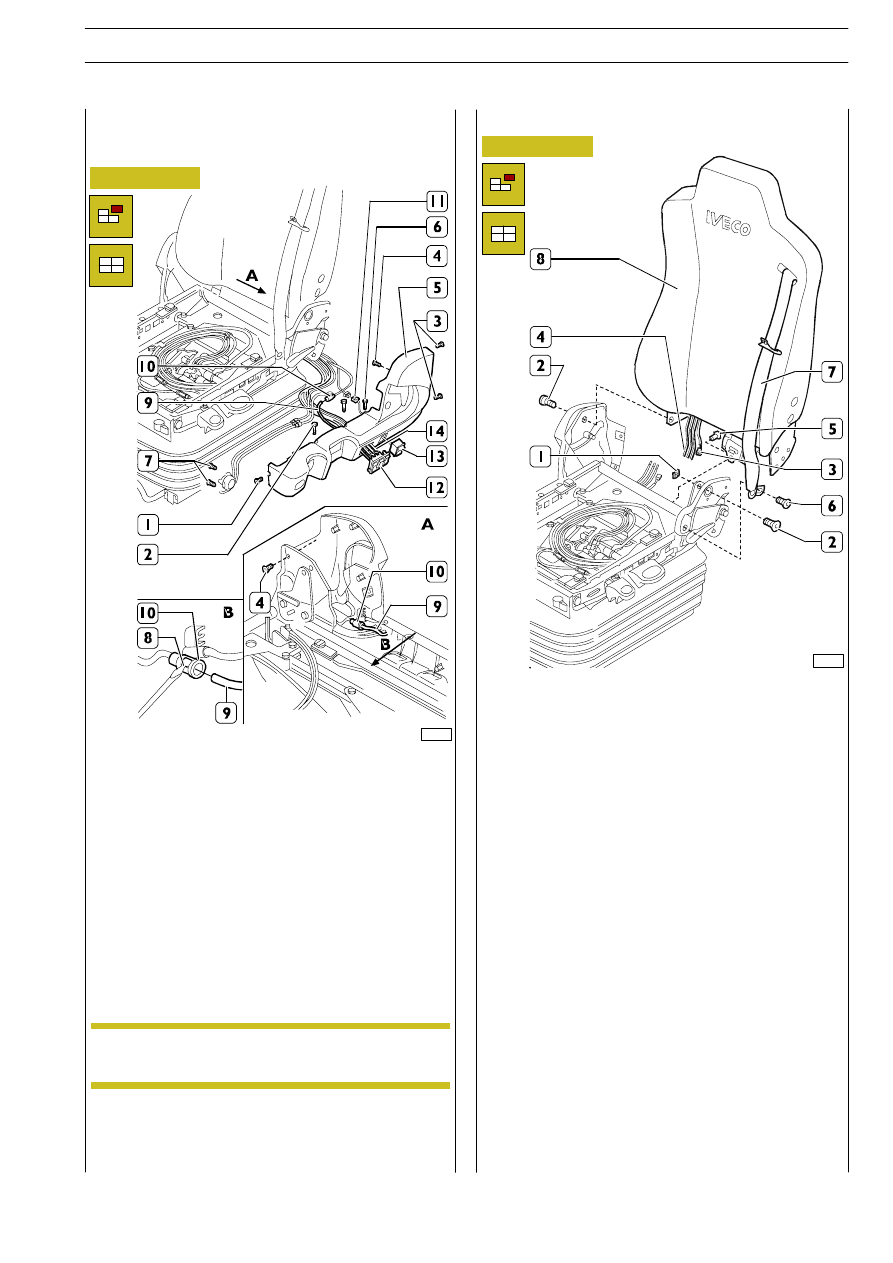

Smontaggio

- Rimuovere il cuscino del sedile come riportato in prece-

denza.

- Svitare le viti (1), (2) e (3).
- Piegare lo schienale completamente in avanti e svitare la

vite (4).

- Rimuovere il rivestimento laterale (5) dal telaio del sedile.
- Svitare una vite (6) e due viti (7).
- Sollevare il gancio di sicurezza (8) in modo sicuro e

smontare il tubo dell’aria (9) dal connettore (10) (vedere
dettaglio A, B).

- Separare il connettore elettrico (11).
- Spingere la valvola (12) e l’interruttore (13) all’esterno

del rivestimento (5).

- Scollegare i tubi flessibili (14) dalla valvola (12).

Figura 124

Smontaggio — montaggio schienale

Smontaggio

- Rimuovere il cuscino del sedile come riportato in prece-

denza.

- Regolare l’inclinazione nella posizione più alta.

- Smontare i rivestimenti laterali.

- Scollegare il connettore (3) e tre tubi flessibili dell’aria (4)

se presenti.

- Smontare il fermo di sicurezza (1).

- Svitare la vite (5) di fissaggio arrotolatore cintura di sicu-

rezza e la vite (6) di fissaggio cintura di sicurezza (7).

- Svitare le viti (2) di fissaggio schienale (8).

- Rimuovere lo schienale (8) dal sedile.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio — montaggio rivestimento laterale
sinistro, valvola IPS e interruttore per il
riscaldamento

Figura 125

77497

77496

Contrassegnare i tubi flessibili per facilitare il mon-
taggio.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

NOTA

CARROZZERIA E TELAIO

49

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

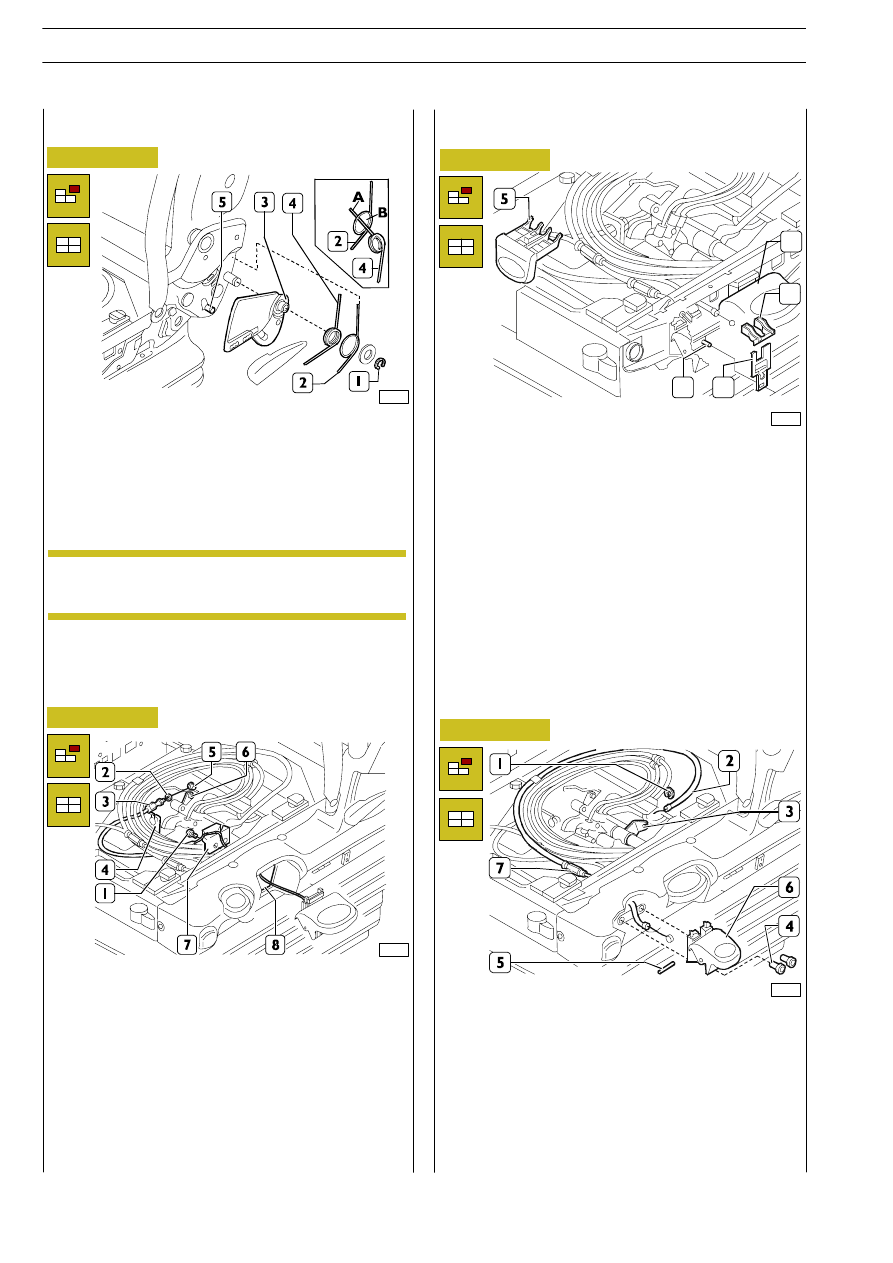

Figura 126

Smontaggio

- Rimuovere il cuscino del sedile ed il rivestimento laterale

sinistro come riportato in precedenza.

- Rimuovere la rondella di sicurezza (1).
- Smontare la molla (2) dalla leva (3).
- Smontare la molla (4) dal perno (5).
- Smontare la leva (3).

Montaggio

Smontaggio

— montaggio

dispositivo per

regolazione inclinazione sedile

Smontaggio

- Rimuovere il cuscino del sedile ed il rivestimento laterale

sinistro come riportato in precedenza.

- Staccare la leva di regolazione altezza (4) come riportato

in precedenza.

- Liberare il perno (1) dalla leva (2).
- Estrarre il supporto leva (3) dal telaio del sedile.
- Allentare il cavo flessibile dalla leva (2).
- Rimuovere il dispositivo regolazione sedile (5) dalla sede.

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio

—

montaggio

cavo

flessibile

dispositivo regolazione ammortizzatore

Smontaggio — montaggio leva per regolazione
schienale

90027

90026

Smontaggio

- Rimuovere il cuscino del sedile come riportato in prece-

denza.

- Regolare l’inclinazione nella posizione più alta.
- Svitare le viti (1) di fissaggio, allentare il dado (2) e rimuo-

vere il cavo flessibile (3) dal fissaggio (4).

- Liberare il raccordo filettato del cavo (5) dalla leva (6).
- Spingere il cavo flessibile fuori dal supporto (7) estrarre

attraverso l’apertura (8).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Figura 127

77499

Figura 128

Figura 129

77501

Smontaggio

- Rimuovere il cuscino del sedile come riportato in prece-

denza.

- Rimuovere la rondella di sostegno (1) ed il cavo flessibile

(2) della leva dal sistema di fissaggio (3).

- Svitare le viti (4).

- Estrarre il perno (5) dalla leva (6).

- Sfilare il cavo flessibile (2) dal telaio del sedile.

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio

—

montaggio

dispositivo

regolazione in altezza

Prima dell’inserimento delle molle infilare l’estremi-
tà (A) della molla (4) nell’apertura (B) della molla
(2).

NOTA

1

2

3

4

50

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

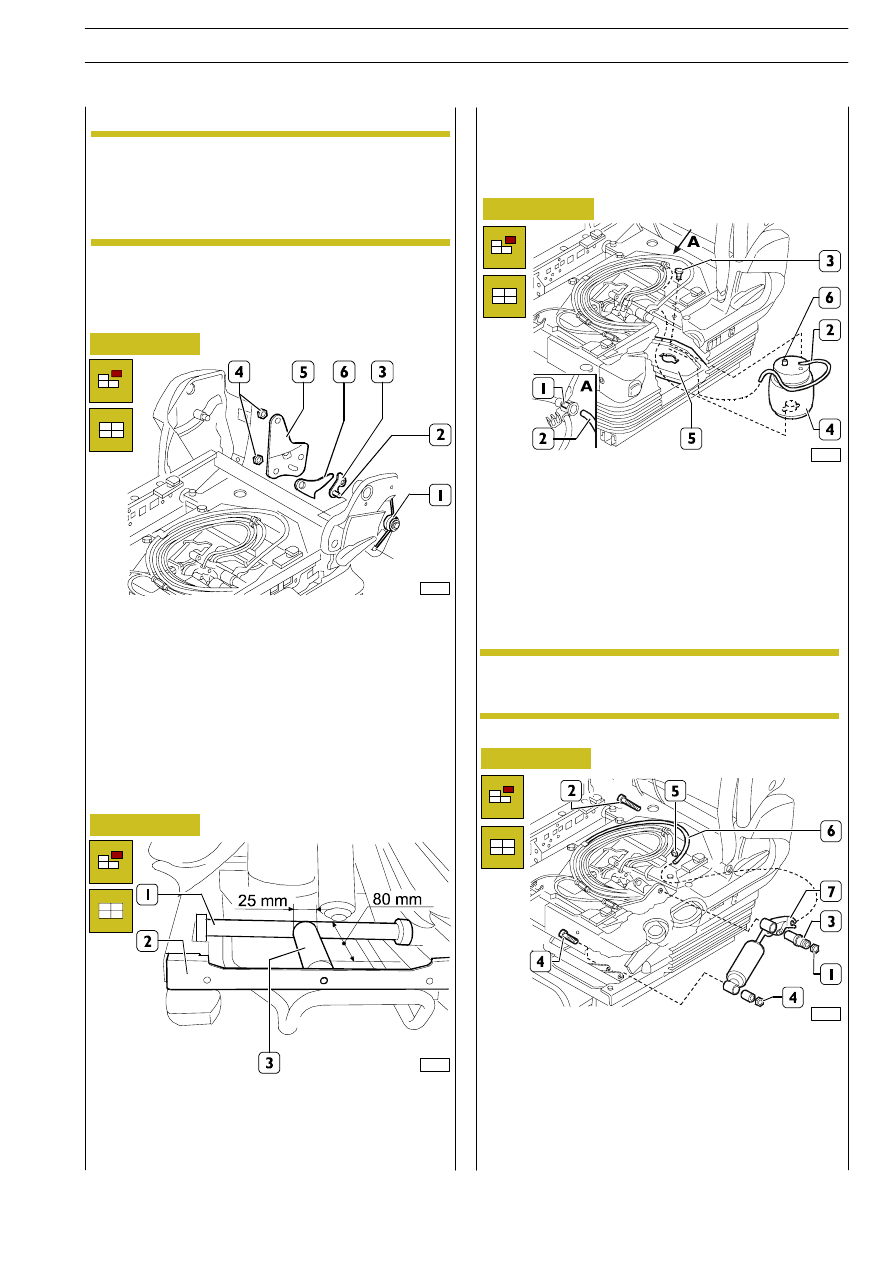

Dopo il montaggio di una nuova sospensione la
sporgenza (6) deve innestarsi nel foro di fissaggio
del sostegno superiore della sospensione.

NOTA

Smontaggio

- Rimuovere il cuscino del sedile, il rivestimento laterale si-

nistro e lo schienale come riportato in precedenza.

- Allentare la molla (1) dal perno (2) della leva (3).

- Svitare i dadi (4) e togliere la piastra (5), il segmento den-

tato (6) e la leva (3).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio — montaggio molla ad aria

Prima di montare il cuscino del sedile, allentare il da-
do di bloccaggio (7), regolare il cavo flessibile (2) in
modo tale che nella posizione più bassa della leva
di regolazione, venga raggiunto lo smorzamento
verticale più duro, quindi serrare di nuovo il dado
di bloccaggio.

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

77503

77502

90029

Figura 130

Figura 131

Figura 132

Montaggio

Smontaggio

- Rimuovere il cuscino del sedile come riportato in prece-

denza.

- Estrarre il fissaggio soffietto inferiore.

- Fissare il gruppo sospensione (1) sulla posizione più alta,

utilizzare un apposito distanziale (3) delle dimensioni ri-
portate in figura.

- Inserire il distanziale (3) tra il telaio (2) e la sospensione

(1) del sedile.

- Sollevare il gancio di fissaggio (1) in modo sicuro e smon-

tare il tubo d’aria (2) come riportato nel riquadro.

- Svitare la vite (3), allentare il fissaggio ammortizzatore e

spostare verso la parte anteriore la molla ad aria.

- Ruotare la molla ad aria (4) per 90º e rimuovere dal sup-

porto inferiore (5).

Montaggio

- Eseguire il montaggio invertendo in modo opportuno la

successione delle operazioni eseguite allo smontaggio.

Smontaggio — montaggio segmento per leva
regolazione schienale

Figura 133

Smontaggio

- Rimuovere il cuscino del sedile come riportato in prece-

denza.

- Estrarre il fissaggio soffietto inferiore.
- Spostare il gruppo della sospensione nella posizione più

bassa.

- Svitare il dado (1), estrarre la vite (2) e rimuovere la boc-

cola (3).

- Posizionare il gruppo sospensione nella posizione più in

alto (utilizzare il distanziale (3), Figura 131).

77505

Smontaggio — montaggio ammortizzatore

NOTA

CARROZZERIA E TELAIO

51

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
