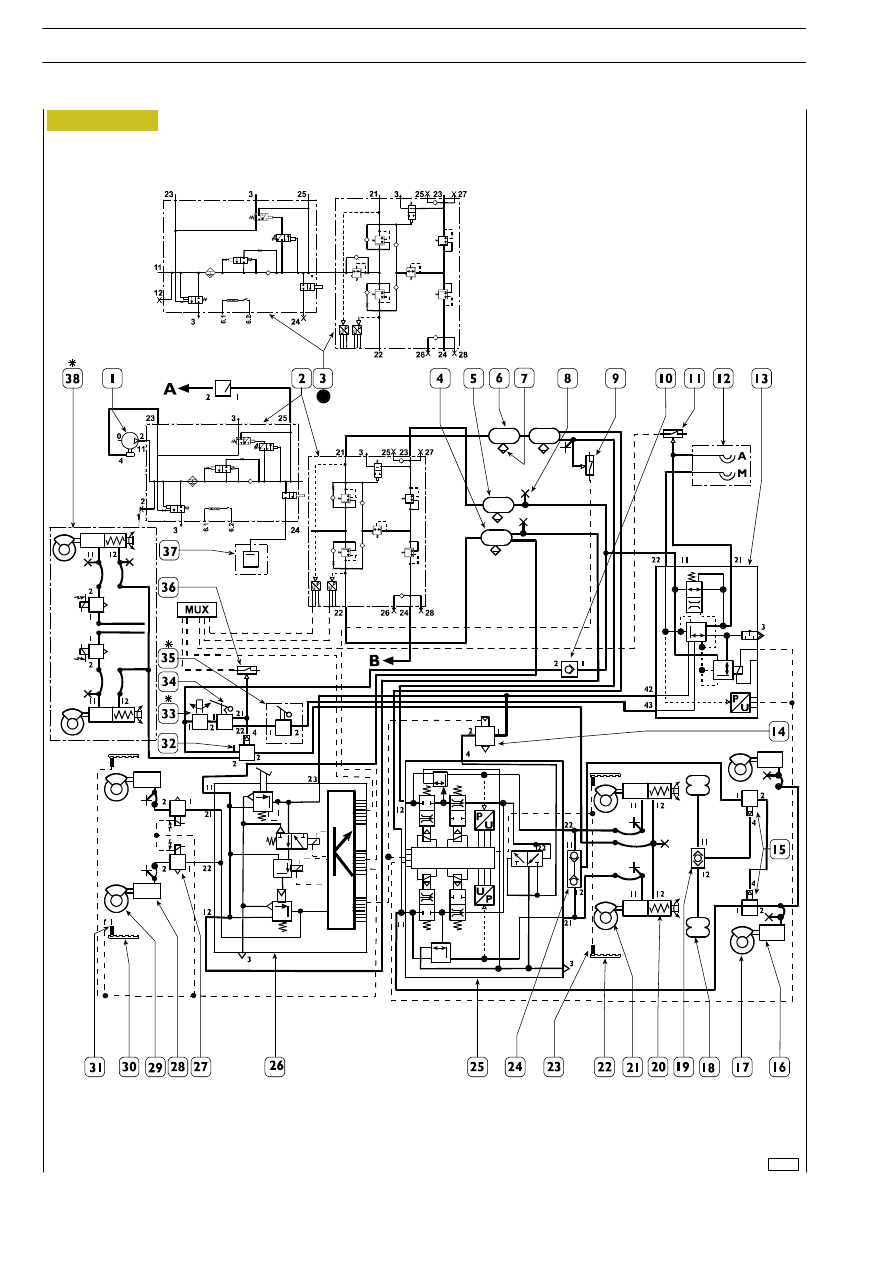

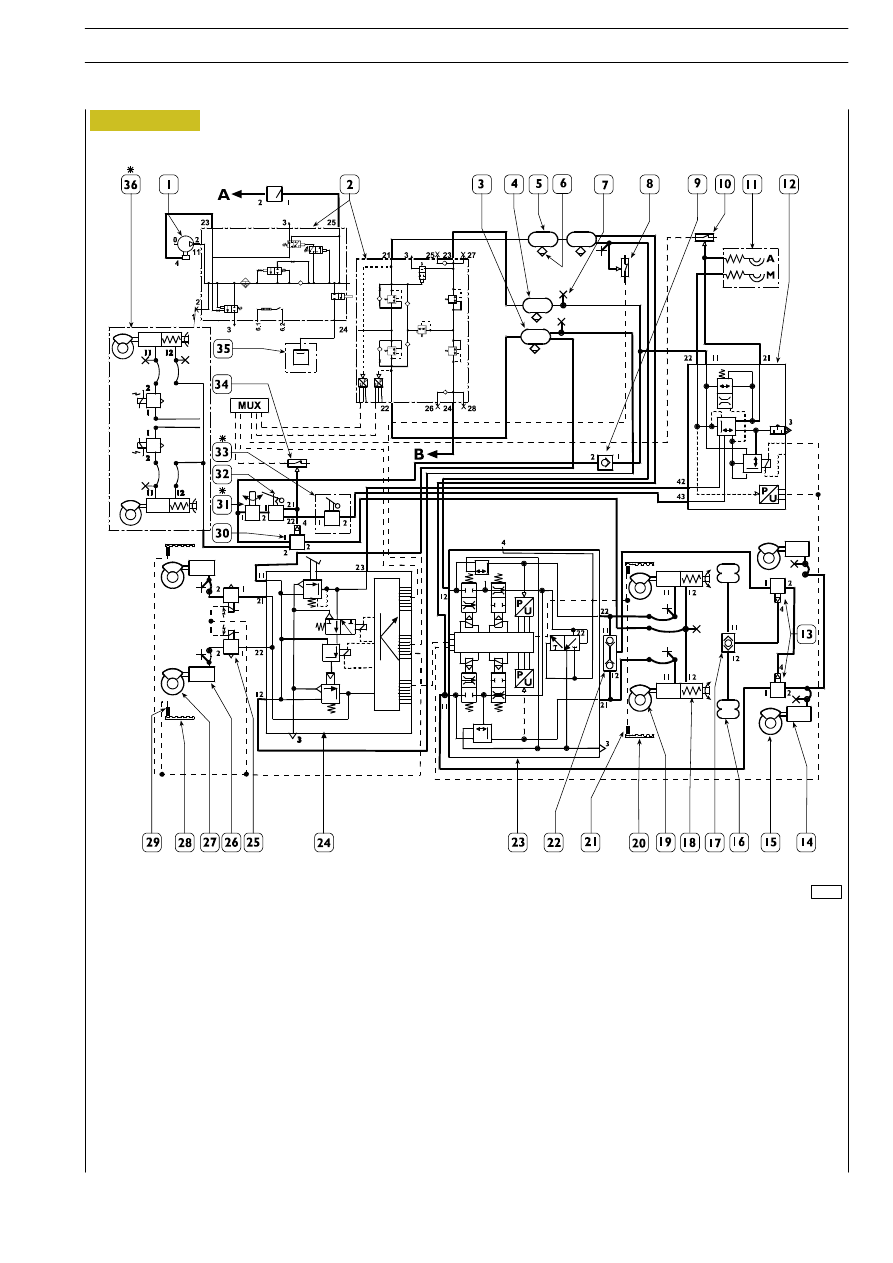

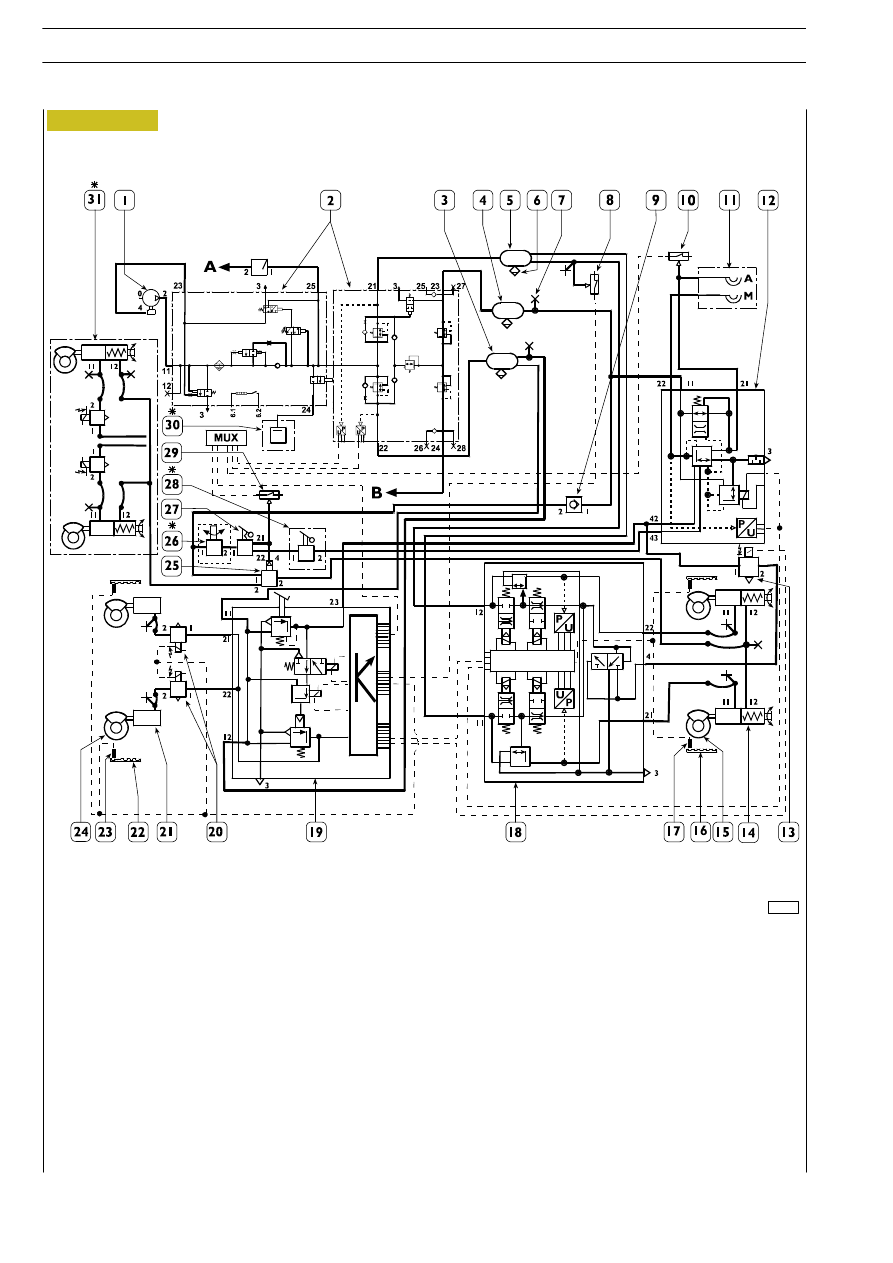

88756 Figura 36 1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. — 5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa pres- sione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento ISO — 12. Servodistributore comando frenatura rimorchio — 13. Elettrovalvola di ridondanza — 14. Cilindro combinato ponte — 15. Complessivo freno a disco ponte — 16. Ruota fonica ponte — 17. Sensore di velocità ponte — 18. Modulatore elettopneumatico comando frenatura ponte — 19. CBU — 20. Elet- trovalvole ABS assale — 21. Cilindro freno a membrana assale — 22. Ruota fonica assale — 23. Sensore di velocità assale — 24. Complessivo freno a disco assale — 25. Valvola a relè comando stazionamento — 26. Valvola di intercettazione — 27. Distributore a mano comando stazionamento — 28. Distributore a mano rallentamento rimorchio — 29. Interruttore A. All’impianto sospensione pneumatica — B. All’impianto servizi — ∗ Optional. S TRALIS AT/AD 42 IMPIANTO PNEUMATICO — FRENI Base — Giugno 2004 Print 603.93.333 Schema di principio impianto EBS2 per veicoli 4x2 (carri) |
