Iveco Stralis AT/AD. Manuale - parte 281

84506

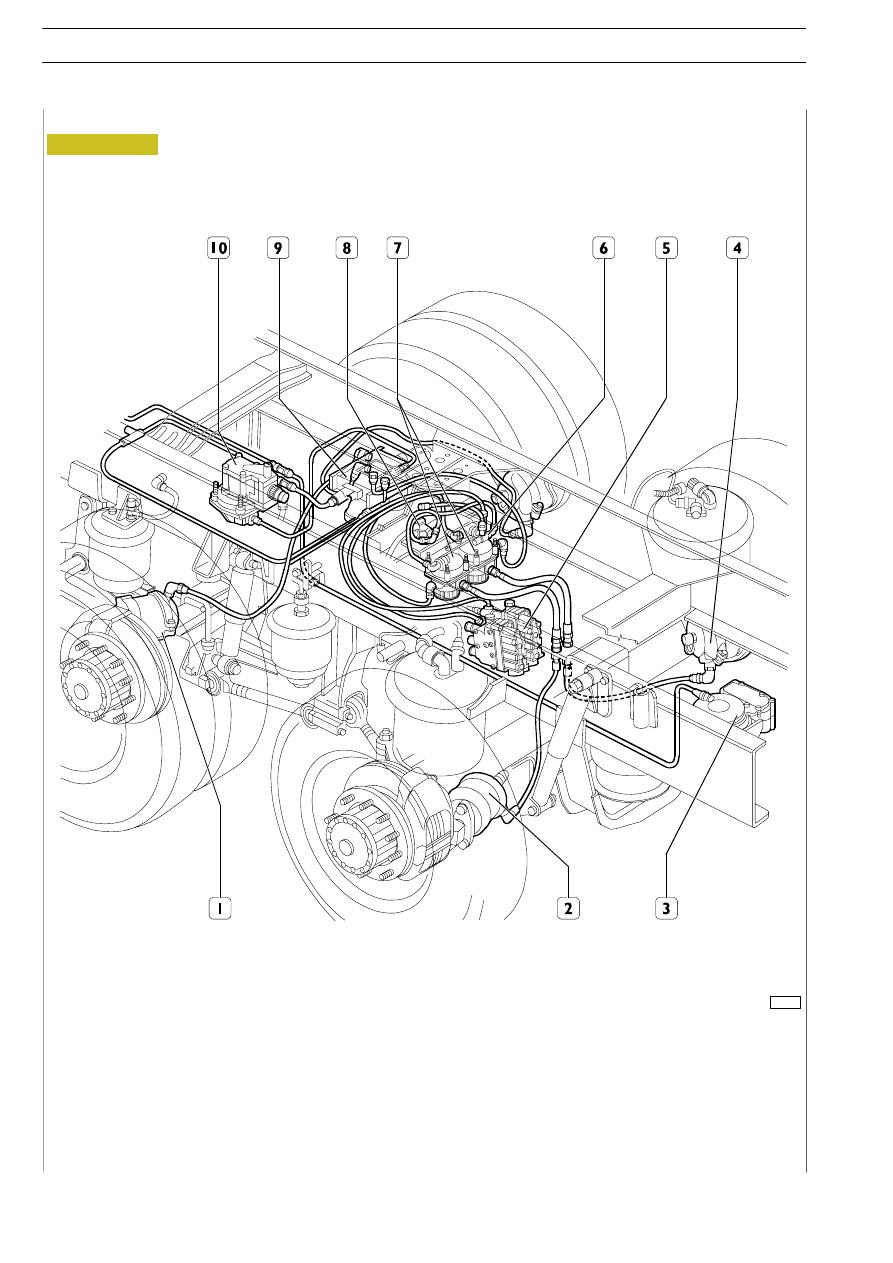

Ubicazione componenti dell’impianto EBS sul veicolo (variante carri 6x2)

1. Cilindro combinato ponte — 2. Cilindro freno a membrana assale — 3. Servo distributore comando frenatura rimorchio —

4. Cilindro freno a membrana assale — 5. Distributore elettropneumatico per sospensioni ECAS ponte — 6. Doppia valvola di

arresto — 7. Valvole a relè — 8. Elettrovalvole esclusione ASR assale aggiunto — 9. Modulatore elettropneumatico comando fre-

natura ponte — 10. Valvola di ridondanza frenatura ponte.

Figura 32

S

TRALIS

AT/AD

38

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

88754

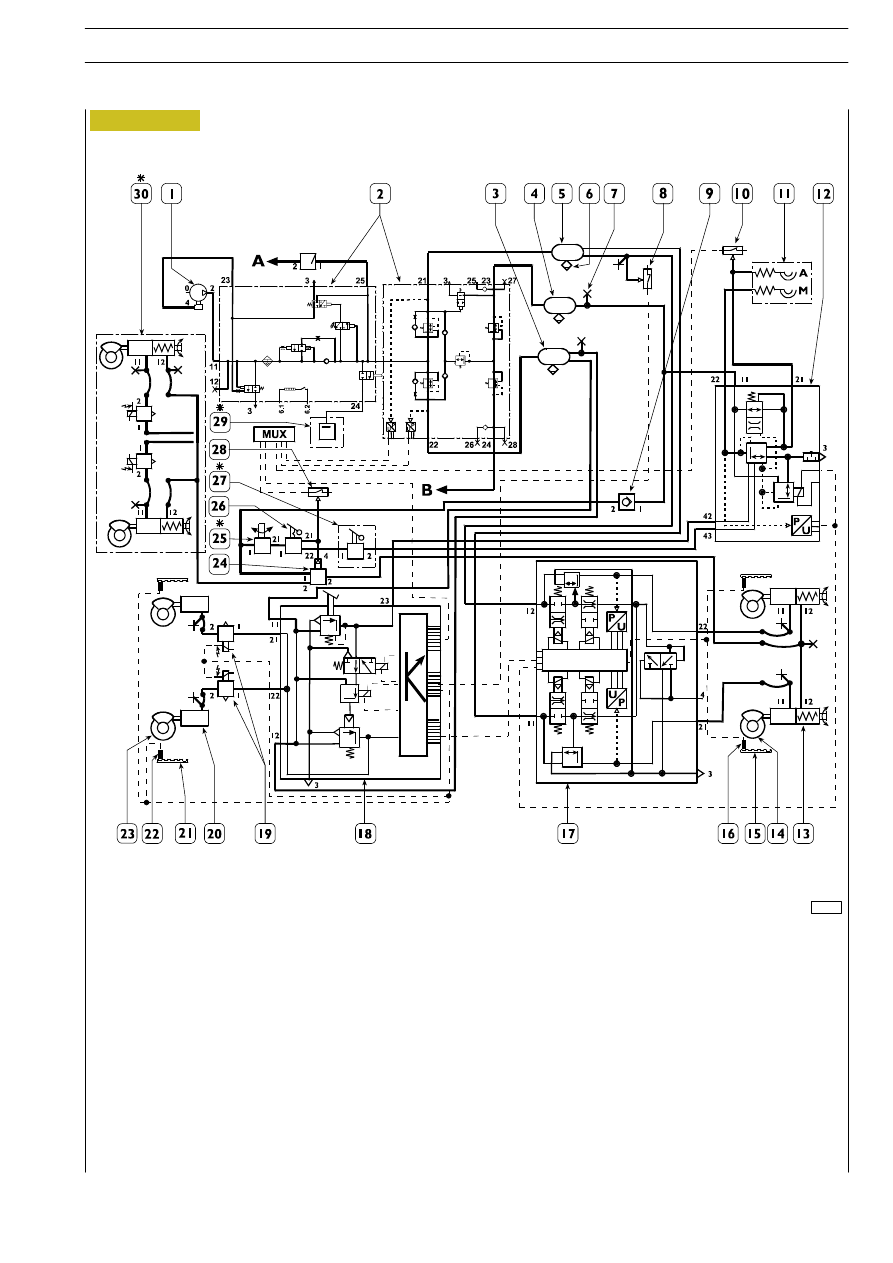

Figura 33

1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. —

5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa pres-

sione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione

impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Servodistributore comando frenatura

rimorchio — 13. Cilindro combinato ponte — 14. Complessivo freno a disco ponte — 15. Ruota fonica ponte — 16. Sensore di

velocità ponte — 17. Modulatore elettopneumatico comando frenatura ponte — 18. CBU — 19. Elettrovalvole ABS assale —

20. Cilindro freno a membrana assale — 21. Ruota fonica assale — 22. Sensore di velocità assale — 23. Complessivo freno a

disco assale — 24. Valvola a relè comando stazionamento — 25. Valvola di intercettazione — 26. Distributore a mano

comando stazionamento — 27. Distributore a mano rallentamento rimorchio — 28. Interruttore bassa pressione freno a

mano inserito — 6,6 bar — 29. Valvola di sicurezza 14 bar — 30. Freno di stazionamento assale — A. All’impianto sospensione

pneumatica — B. All’impianto servizi —

∗ Optional.

IMPIANTO PNEUMATICO — FRENI

39

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

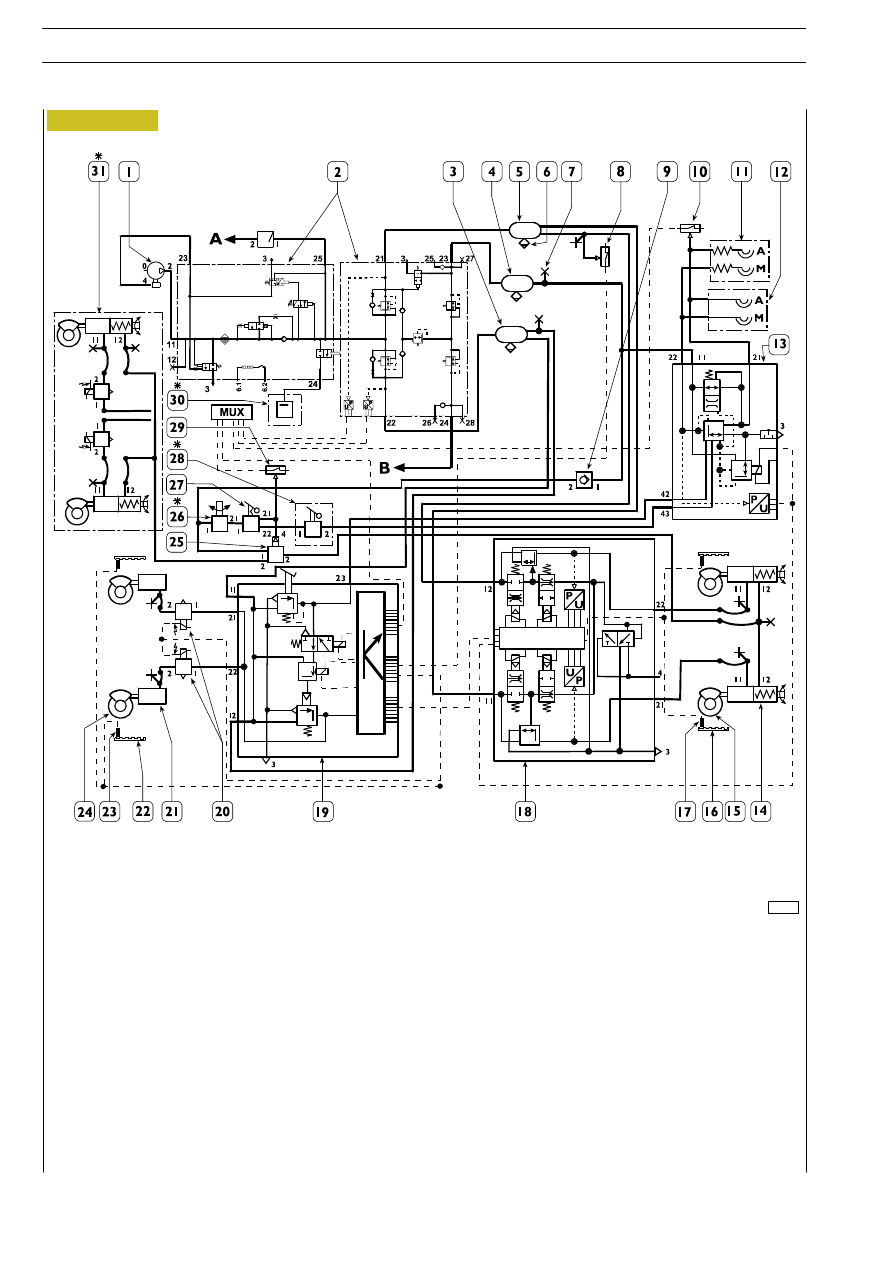

Schema di principio impianto EBS2 per veicoli 4x2 (trattori)

88755

Figura 34

1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. —

5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa pres-

sione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione

impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Semiaccoppiamento ISO — 13. Servo-

distributore comando frenatura rimorchio — 14. Cilindro combinato ponte — 15. Complessivo freno a disco ponte —

16. Ruota fonica ponte — 17. Sensore di velocità ponte — 18. Modulatore elettopneumatico comando frenatura ponte —

19. CBU — 20. Elettrovalvole ABS assale — 21. Cilindro freno a membrana assale — 22. Ruota fonica assale — 23. Sensore di

velocità assale — 24. Complessivo freno a disco assale — 25. Valvola a relè comando stazionamento — 26. Valvola di intercet-

tazione — 27. Distributore a mano comando stazionamento — 28. Distributore a mano rallentamento rimorchio — 29. Inter-

ruttore bassa pressione freno a mano inserito — 6,6 bar — 30. Valvola di sicurezza 14 bar — 31. Freno di stazionamento assale

— A. All’impianto sospensione pneumatica — B. All’impianto servizi —

∗ Optional.

S

TRALIS

AT/AD

40

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

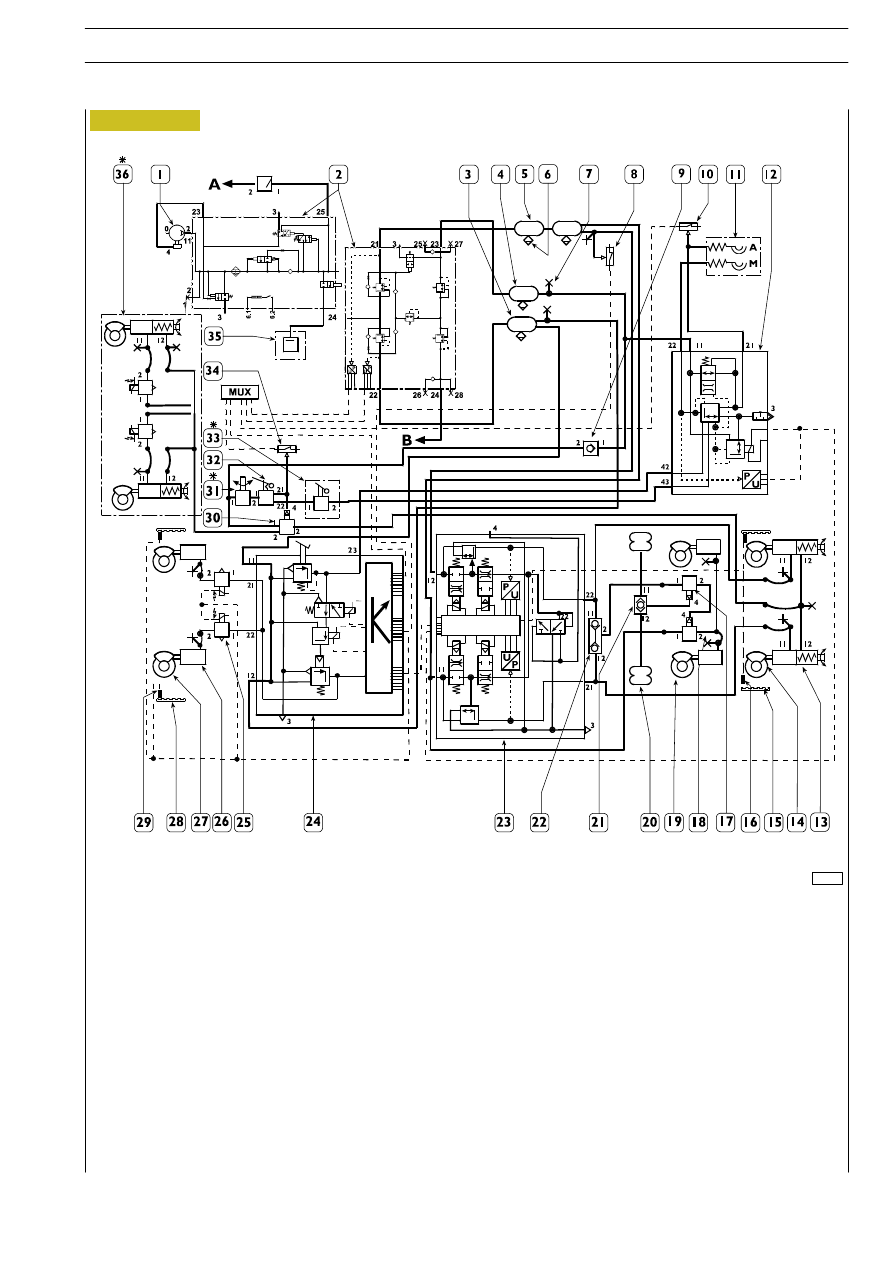

Schema di principio impianto EBS2 per veicoli 4x2 T/FP—CT

Figura 35

1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. —

5. Serbatoio aria ponte 30 l + 15 l.— 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa

pressione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione

impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Servodistributore comando frenatura

rimorchio — 13. Cilindro combinato ponte — 14. Complessivo freno a disco ponte — 15. Ruota fonica ponte — 16. Sensore di

velocità ponte — 17. Valvole a relè — 18. Cilindro a membrana asse intermedio — 19. Complessivo freno a disco asse interme-

dio — 20. Molle ad aria sospensione asse intermedio — 21. Doppia valvola di arresto rapporto carico asse intermedio —

22. Selettore — 23. Modulatore elettopneumatico comando frenatura ponte — 24. CBU — 25. Elettrovalvole ABS assale —

26. Cilindro freno a membrana assale — 27. Complessivo freno a disco assale — 28. Ruota fonica assale — 29. Sensore di velocità

assale — 30. Valvola a relè comando stazionamento — 31. Valvola di intercettazione — 32. Distributore a mano comando stazio-

namento — 33. Distributore a mano rallentamento rimorchio — 34. Interruttore bassa pressione freno a mano inserito — 6,6 bar

— 35. Valvola di sicurrezza 14 bar — 36. Freno di stazionamento assale — A. All’impianto sospensione pneumatica —

B. All’impianto servizi —

∗ Optional.

88757

IMPIANTO PNEUMATICO — FRENI

41

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schema di principio impianto EBS2 per veicoli 6x2 (trattori)
