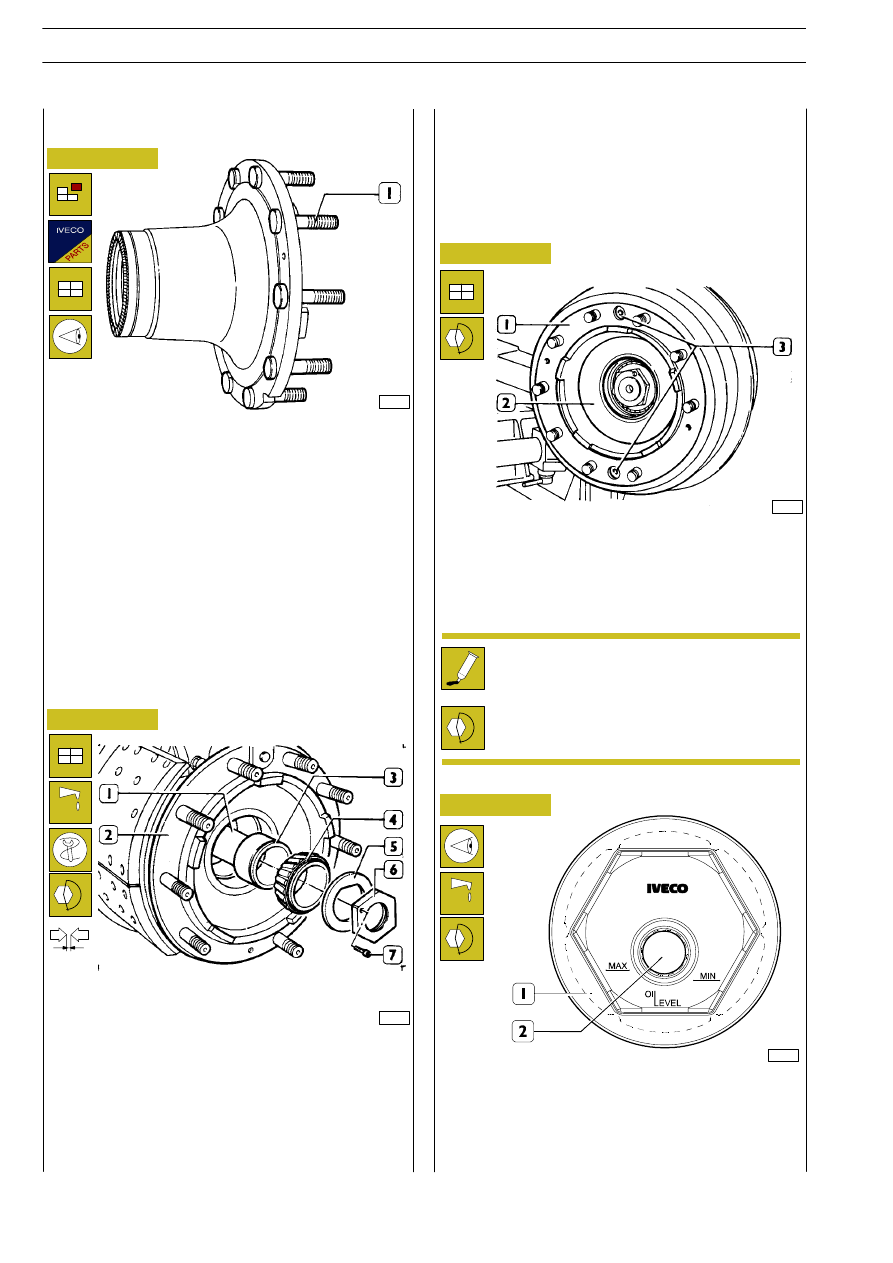

Figura 12

40369

Con mezzi generici spiantare le colonnette (1) dal mozzo (2).
Assicurarsi che il piano di appoggio teste delle colonnette sia
privo di bavature.
Piantare accuratamente le colonnette, applicando sulla testa
delle stesse un carico non superiore a 2500 kg.
Ad operazione conclusa verificare che l’errore di ortogonalità
non sia superiore a 0,3 mm.

Sostituzione colonnette fissaggio ruote

Figura 13

Riattacco mozzi ruote

40369

Figura 14

71553

Figura 15

Avvitare sul perno del fuso a snodo, l’attrezzo 99370715 e lu-
brificare la superficie esterna di quest’ultimo, con olio TUTELA
W140/M—DA.
Calettare con precauzione il mozzo ruota (2) sul perno del fu-
so a snodo, al fine di non danneggiare l’anello di tenuta.
Montare il distanziale (3), l’anello interno (4) del cuscinetto a
rulli conici.

Montare il tamburo freno (1) sul mozzo ruota (2).
Avvitare le viti (3) di fissaggio e serrare alla coppia prescritta.
Rilevare la coppia di rotolamento come descritto per gli assali
5876/4/5/2 — 5886/5.

Svitare l’attrezzo 99370715 (1).
Calettare la rondella (5) e avvitare il dado di ritegno (6).
Con la chiave 99388001 e la chiave dinamometrica serrare il
dado (6) alla coppia prescritta.
Controllare il giuoco assiale come descritto per l’assale 5876/4
e serrare la vite (7) alla coppia prescritta.

78322

Avvitare a coppia il coperchio (1, Figura 15) per
mozzo.

Depositare un cordone di sigillante (Loctite tipo 574)
esclusivamente sulla superficie di battuta del coper-
chio per mozzo proteggendo la parte filettata.

Ruotare il mozzo ruota fino a quanto il coperchio per mozzo
(1) sia posizionato come indicato in figura. Attraverso il foro
(2) di riempimento, ripristinare nei mozzi ruote la quantità di
olio prescritta. Avvitare il tappo sul coperchio per mozzo (1)
alla coppia prescritta.

S

TRALIS

AT/AD

52

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

Base — Giugno 2004

Print 603.93.333

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/D1 (N 9171)

53

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Assale aggiunto posteriore rigido
a sollevamento idraulico
56082/D1 (N 9171)

Pagina

DESCRIZIONE

55

. . . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

56

. . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

57

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

58

. . . . . . . . . . . . . . . . . . . . . . . .

STACCO—RIATTACCO

59

. . . . . . . . . . . . . . . . . . .

INTERVENTI RIPARATIVI

59

. . . . . . . . . . . . . . . . . .

S

TRALIS

AT/AD

54

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/D1 (N 9171)

Base — Giugno 2004

Print 603.93.333

72783

Figura 1

L’assale ha una struttura di acciaio a sezione tubolare, all’estre-
mità della quale sono calettati i mozzi ruote.
I mozzi ruote sono supportati da due cuscinetti a rulli conici,
tipo Unit Bearing a lubrificazione permanente.

I cuscinetti non necessitano di registrazione, il giuoco assiale
dei medesimi, è ottenuto mediante il serraggio a coppia della
ghiera di ritegno.
Il freno a disco è tipo “KNORR” la pinza freno è montata
sull’assale con un angolo di 57º.

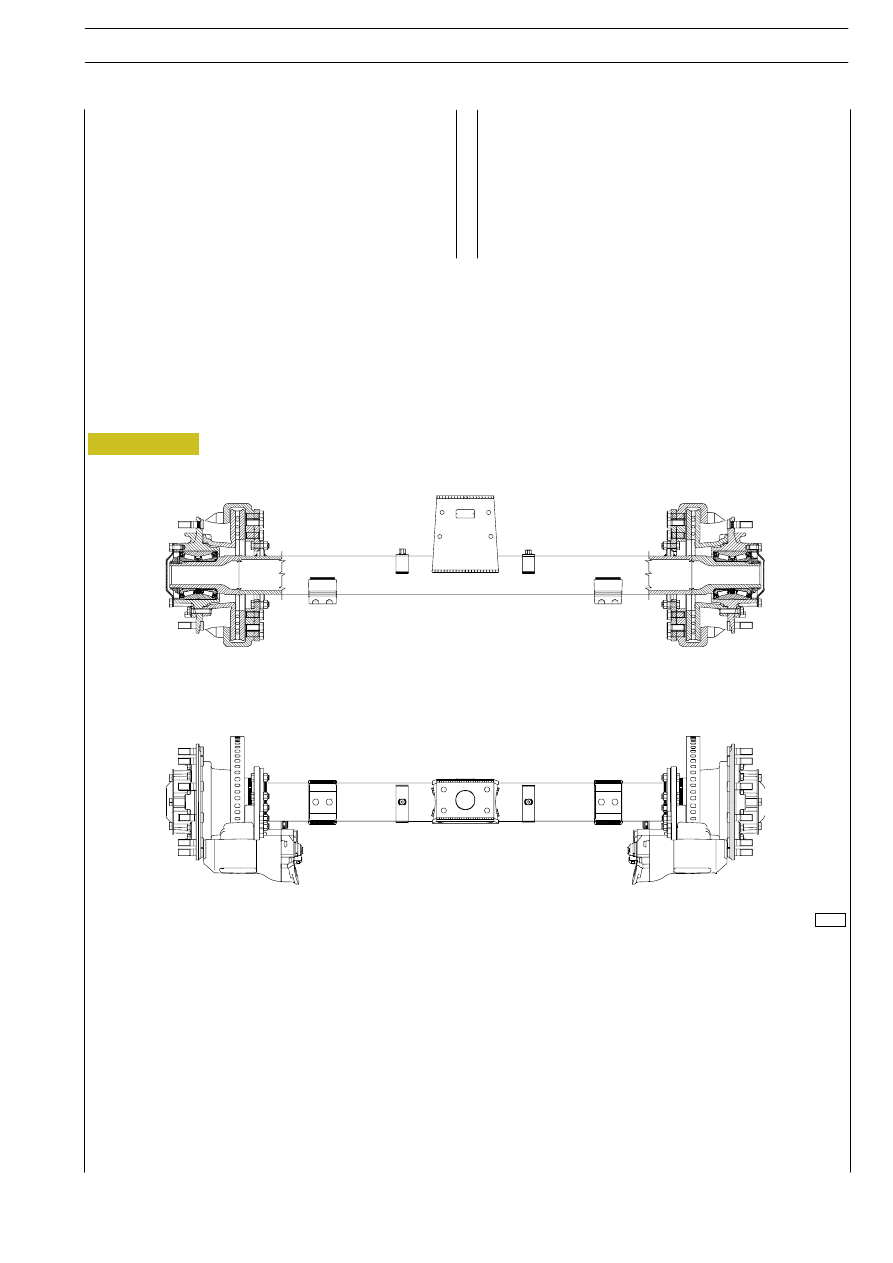

VISTE DELL’ASSALE AGGIUNTO 56082/D1
