Iveco Stralis AT/AD. Manuale - parte 217

S

TRALIS

AT/AD

44

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

Base — Giugno 2004

Print 603.93.333

77481

Figura 1

L’assale ha una struttura di acciaio a sezione tubolare, all’estre-
mità della quale sono calettati i mozzi ruote.
I mozzi ruote sono supportati da due cuscinetti a rulli conici,
tipo “set right” lubrificati con olio.

I cuscinetti non necessitano di registrazione, il giuoco assiale
dei medesimi, è ottenuto mediante il serraggio a coppia della
ghiera di ritegno.
Il freno a tamburo è tipo “Perrott“.

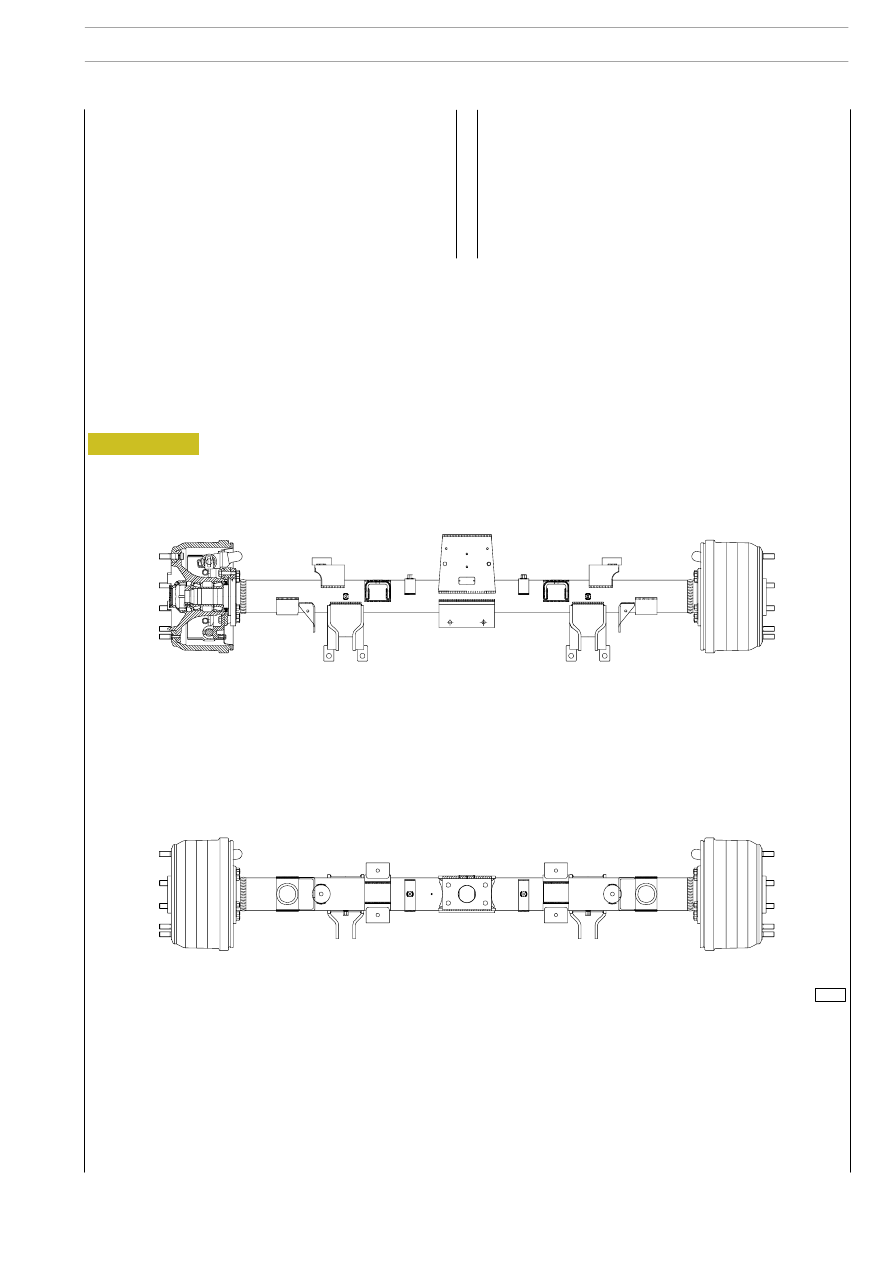

VISTE DELL’ASSALE 55080/TI

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

45

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

DESCRIZIONE

S

TRALIS

AT/AD

46

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

Base — Giugno 2004

Print 603.93.333

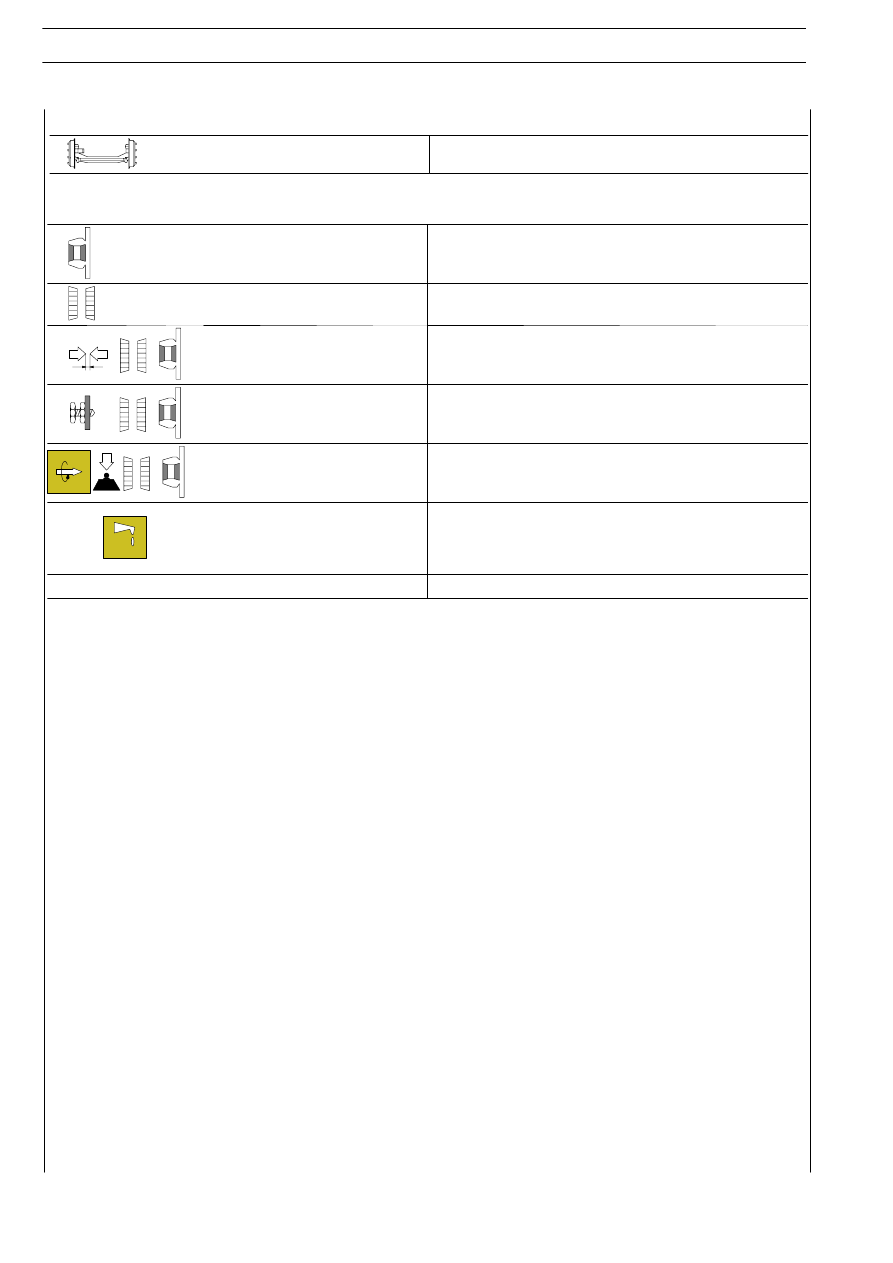

CARATTERISTICHE E DATI

Assale tipo

Rigido da 8 ton. sollevabile con ruote singole

55080/TI (N 8071)

MOZZI RUOTE

Cuscinetti mozzi ruote

2 a rulli conici

Giuoco assiale cuscinetti
mozzi

mm

max 0,16

Giuoco mozzi ruote

mediante serraggio a coppia ghiera di ritegno

Coppia di rotolamento
Precarico cuscinetti

daNm

0,50 max.

Olio per cuscinetti mozzi
ruote
Quantità olio per singolo
mozzo

litri (kg)

Tutela W 140/M DA

0,35 (0,31)

Portata massima ammessa G.A.W.

kg

8000

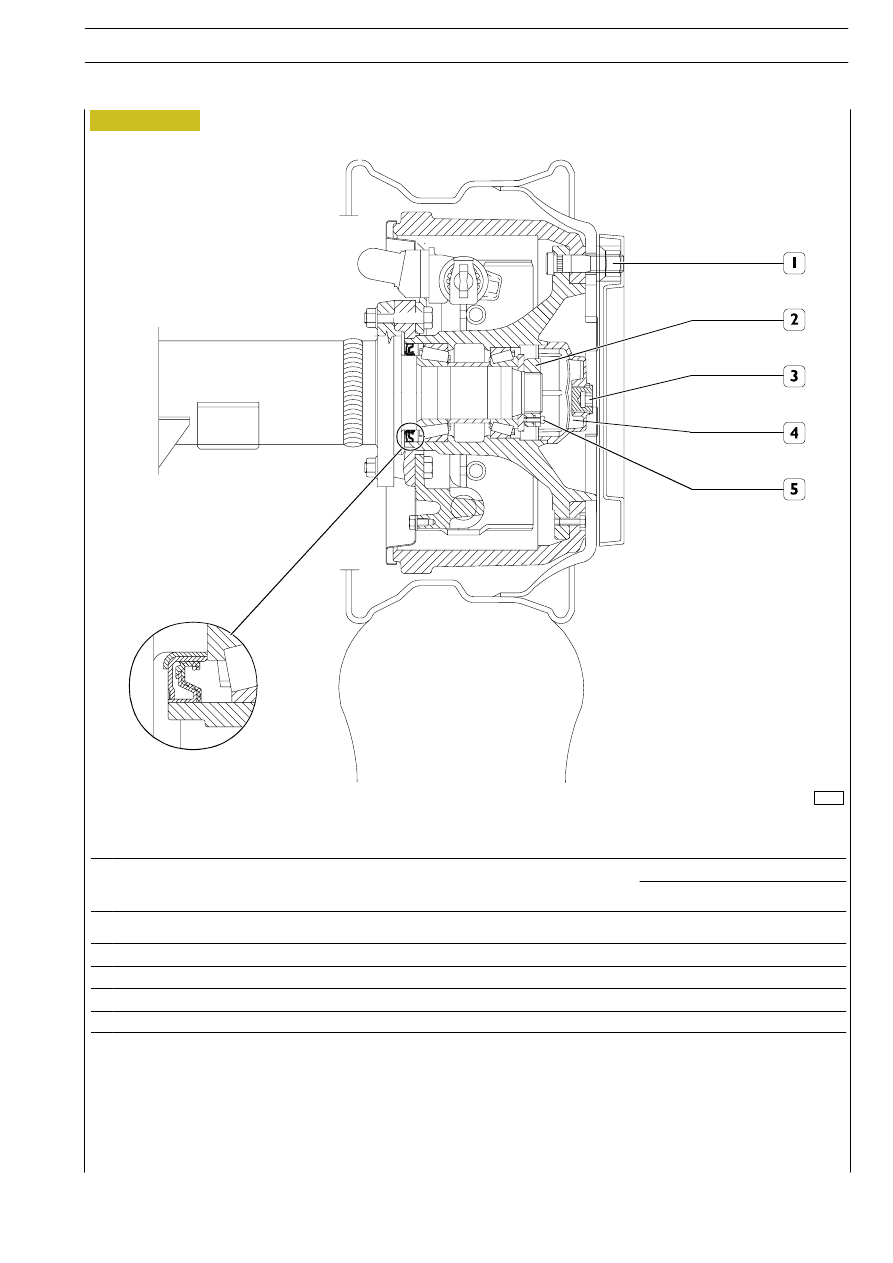

Figura 2

84543

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

47

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

(kgm)

1 Dado di fissaggio ruote

600

+50
—20

(

60

)

+5
—2

2 Dado fissaggio cuscinetti ruota

133,5

± 13,5

(13

± 1,3)

3 Tappo per coperchio mozzo ruota

57,5

± 25

5,8

± 0,2

4 Coperchio per mozzo ruota *

130

± 10

(13

± 10)

5 Vite fissaggio dado (2)

27,5

(2,75)

*

Applicare sulla superficie di contatto coperchio/mozzo ruota, Loctite 574
