Iveco Stralis AT/AD. Manuale - parte 121

164

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

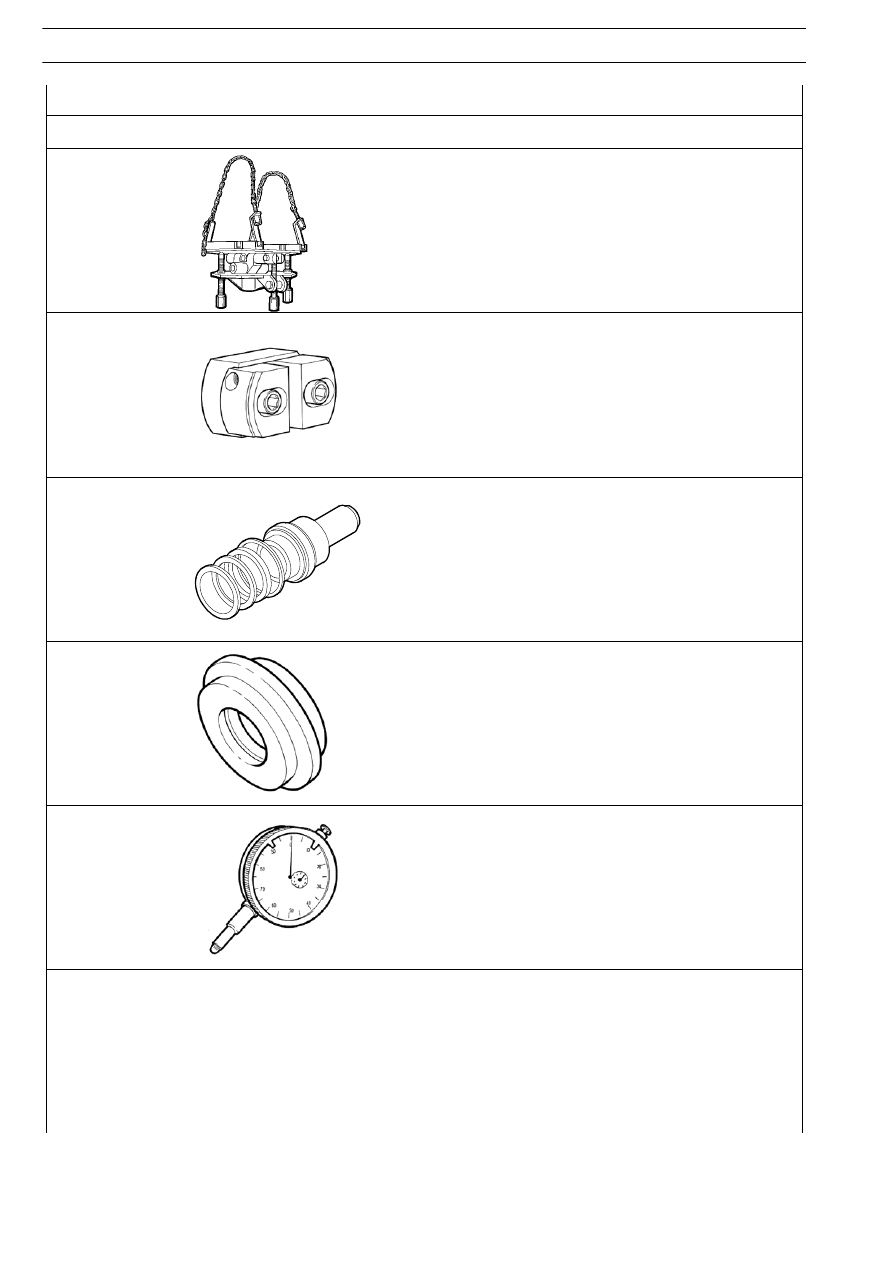

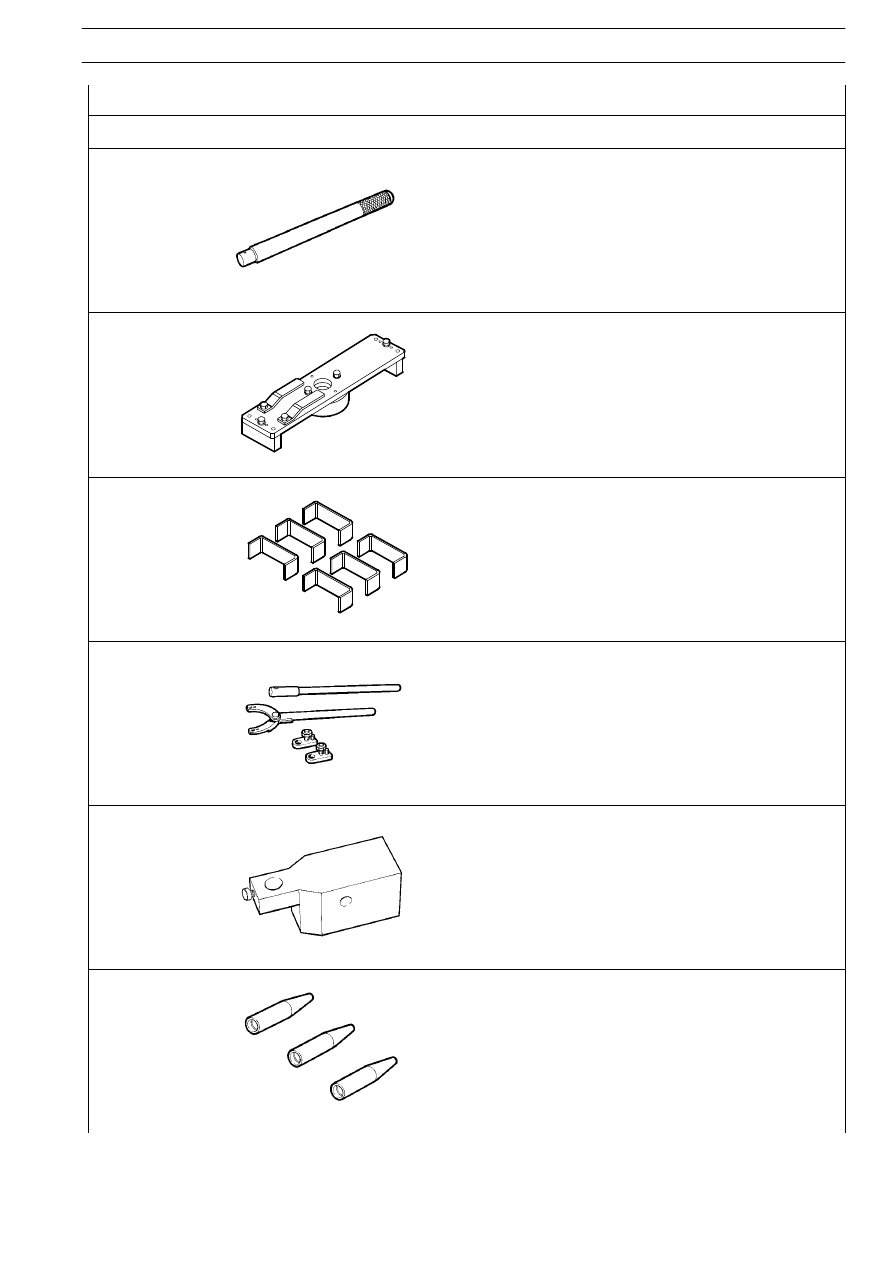

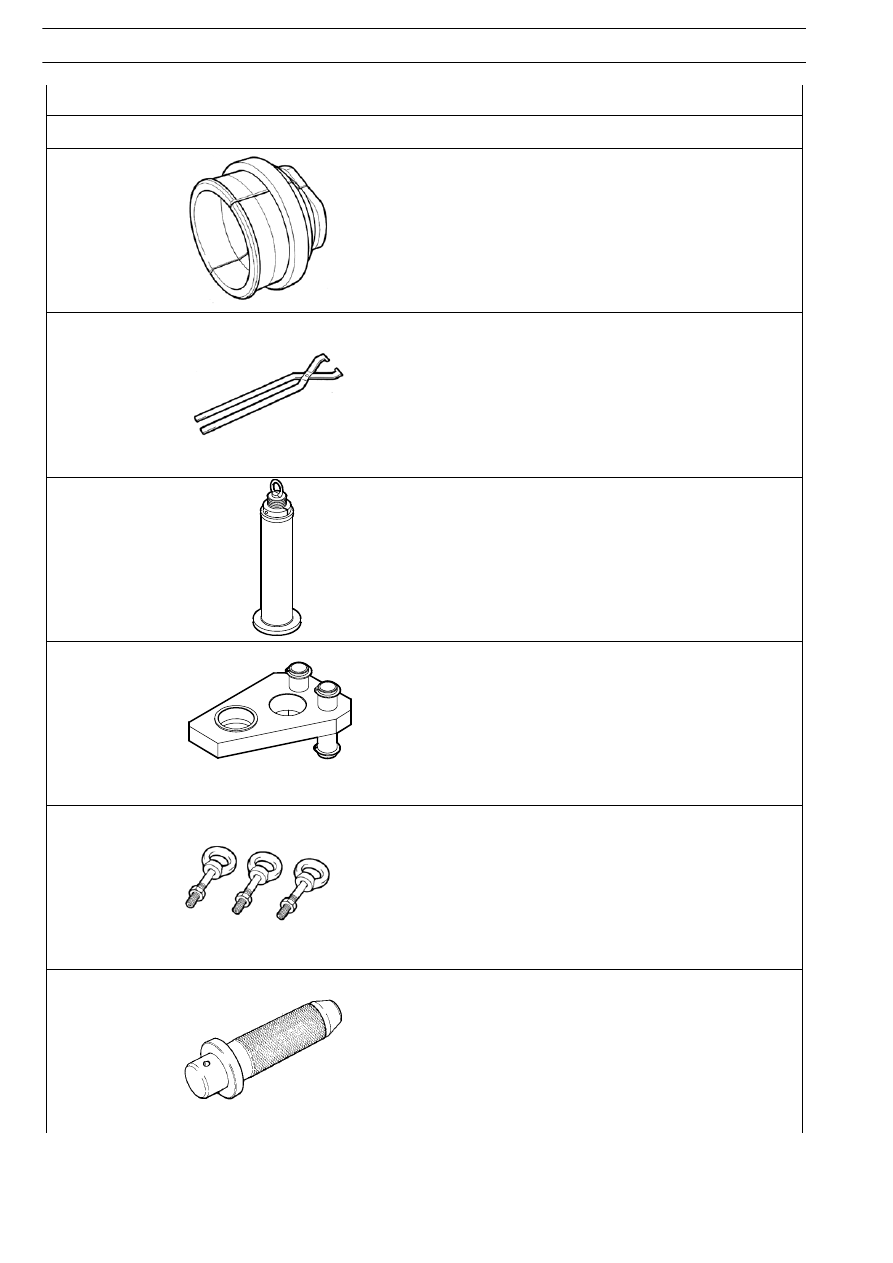

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99347132

Appigli ad anello per estrazione cuscinetti albero secondario cambio
(usare con 99345057 — 99347100)

99360323

Attrezzo per rotazione albero entrata moto durante il riattacco
cambio di velocità al motore

99360526

Attrezzo per estrazione e introduzione albero primario (usare con
99360527) e per piantaggio cuscinetto albero entrata moto (usare
con 99345098) cambio di velocità

99360527

Attrezzo ritegno forcelle albero primario cambio di velocità (usare
con 99360526)

99366811

Serie golfari (3) M10 per smontaggio e rimontaggio scatole cambio
di velocità

99370006

Impugnatura per battitoi intercambiabili

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

165

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370007

Impugnatura per battitoi intercambiabili

99370153

Attrezzo di posizionamento albero primario durante lo smontaggio
degli alberi secondari e per ritegno perni ingranaggi retromarcia
cambio di velocità

99370172

Attrezzi (6) per montaggio anelli sincronizzatori gruppo riduttore
epicicloidale cambio di velocità

99370317

Leva di reazione con prolunga per ritegno flangia uscita moto

99370415

Base portacomparatore per registrazione cuscinetti albero seconda-
rio (usare con 99395604)

99370499

Guide (n

° 3) per montaggio gruppo sincronizzatore Splitter

166

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370629

Supporto per sostegno cambio di velocità durante lo stacco e riat-
tacco dal veicolo

99374092

Battitoio per montaggio piste esterne cuscinetti
(69

÷ 91) (usare con 99370007)

99374221

Calettatore per montaggio guarnzioni di tenuta su coperchio poste-
riore

99374336

Calettatore per montaggio guarnizioni su coperchio anteriore cam-
bio di velocità (usare con 99370006)

99395604

Comparatore (0 — 10 mm)

Figura 4

Controlli

Gli ingranaggi, gli anelli sincronizzatori, i corpi di accoppiamen-
to ed i manicotti scorrevoli d’innesto, non devono presentare
avarie od usure eccessive delle dentature.

L’albero primario deve essere esente da ogni intaccatura., spe-
cialmente sulla superficie di scorrimento dei manicotti d’inne-
sto e di rotazione degli ingranaggi.

I perni degli ingranaggi di rinvio retromarcia devono presenta-
re una superficie levigata ed esente da rigature.
Le scatole cambio non devono presentare incrinature e le sedi
dei cuscinetti non devono essere danneggiate od usurate, on-
de evitare che gli anelli esterni dei cuscinetti ruotino nelle sedi.

Controllare i distanziali di spallamento che non siano usurati
o danneggiati.

Le forcelle d’innesto delle marce non devono presentare incri-
nature e le relative aste di comando devono scorrere libera-
mente, ma senza giuoco apprezzabile, nelle sedi di guida.

Controllare che i pattini delle forcelle di comando siano in per-
fetta efficienza.

Controllare che i fori, le scanalature e le tubazioni di lubrifica-
zione non siano ostruiti da grasso o da corpi estranei.

Controllare che i cuscinetti non siano usurati, danneggiati o
surriscaldati.

530210

REVISIONE CAMBIO DI VELO-
CITÀ

Prima della revisione lavare accuratamente il gruppo.

Le attrezzature specifiche e/o generiche devono esse-
re utilizzate nel modo per le quali sono state previste.

Per facilitare il montaggio, riporre i particolari smontati
nell’ordine di smontaggio nell’apposito raccoglitore.

Al montaggio devono essere sempre sostituiti con
particolari nuovi: le guarnizioni e gli anelli di tenuta, le
spine elastiche, le piastrine di sicurezza e le molle. I da-
di e le viti devono essere serrati alla coppia prescritta
con la filettatura asciutta e sgrassata.

Per lo smaltimento del lubrificante e dei detergenti, at-
tenersi alle normative specifiche.

530520

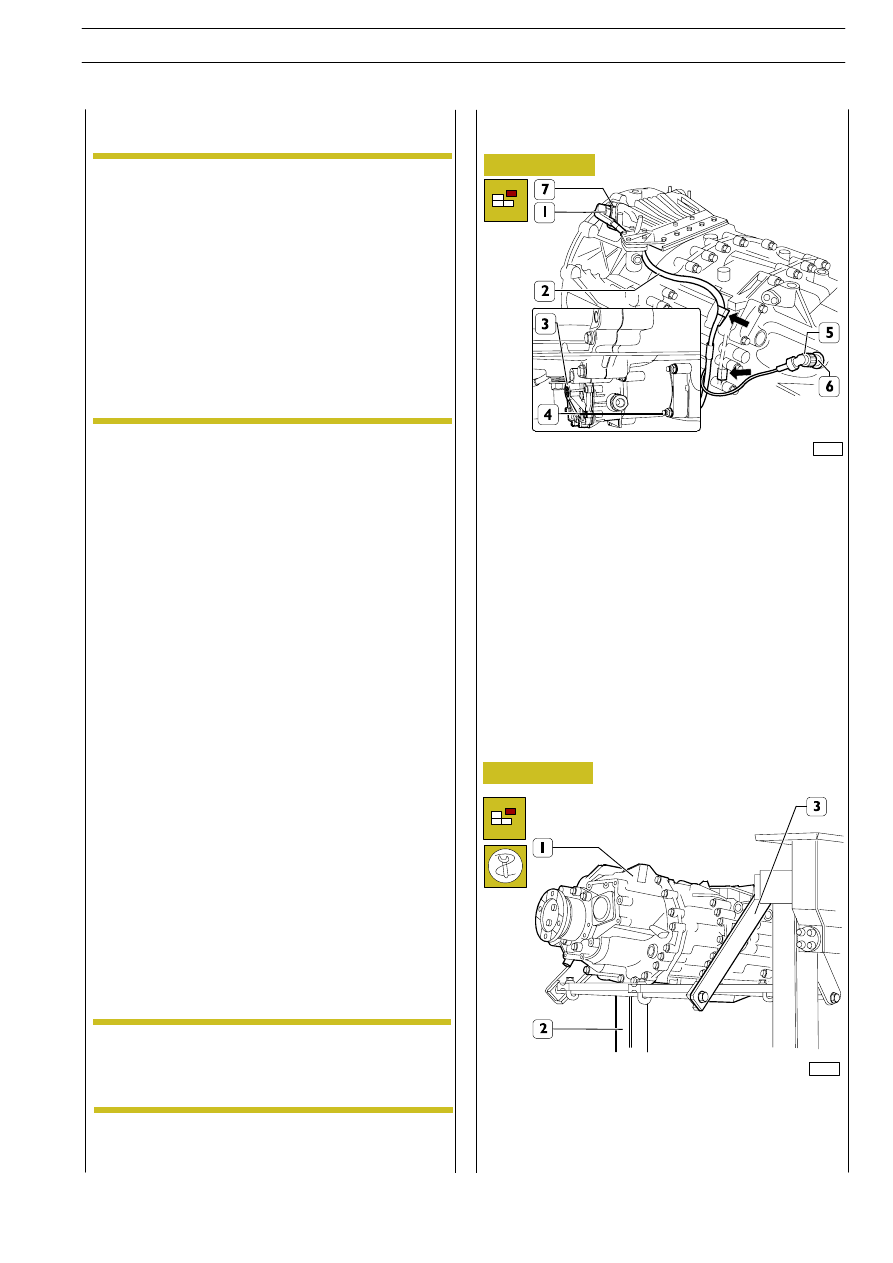

Attuatore cambio

Stacco

Svitare le ghiere (1 e 5) e scollegare le connessioni del cablag-
gio elettrico (2) dai sensori di giri (7 e 6).

Staccare il cablaggio (2) dalle mollette (

→) che lo fissano alla

scatola centrale.

Rimuovere i dadi (4) e staccare l’attuatore frizione (3) dalla
scatola anteriore.

Figura 5

78649

78650

Fissare il cambio di velocità (1) alle staffe 99322225 (3) dispo-
ste sul cavalletto rotativo 99322205 (2).
Togliere il tappo e scaricare l’olio di lubrificazione.

Di seguito sono descritte e illustrate le operazioni
di revisione del cambio di velocità 16 A6 2601 che
salvo diversa indicazione, sono valide anche per il
cambio di velocità 12 AS 2301.

NOTA

NOTA
