Iveco Stralis AT/AD. Manuale - parte 84

30475

31016

30477

30478

31017

Figura 51

Figura 52

Figura 53

Figura 54

Figura 55

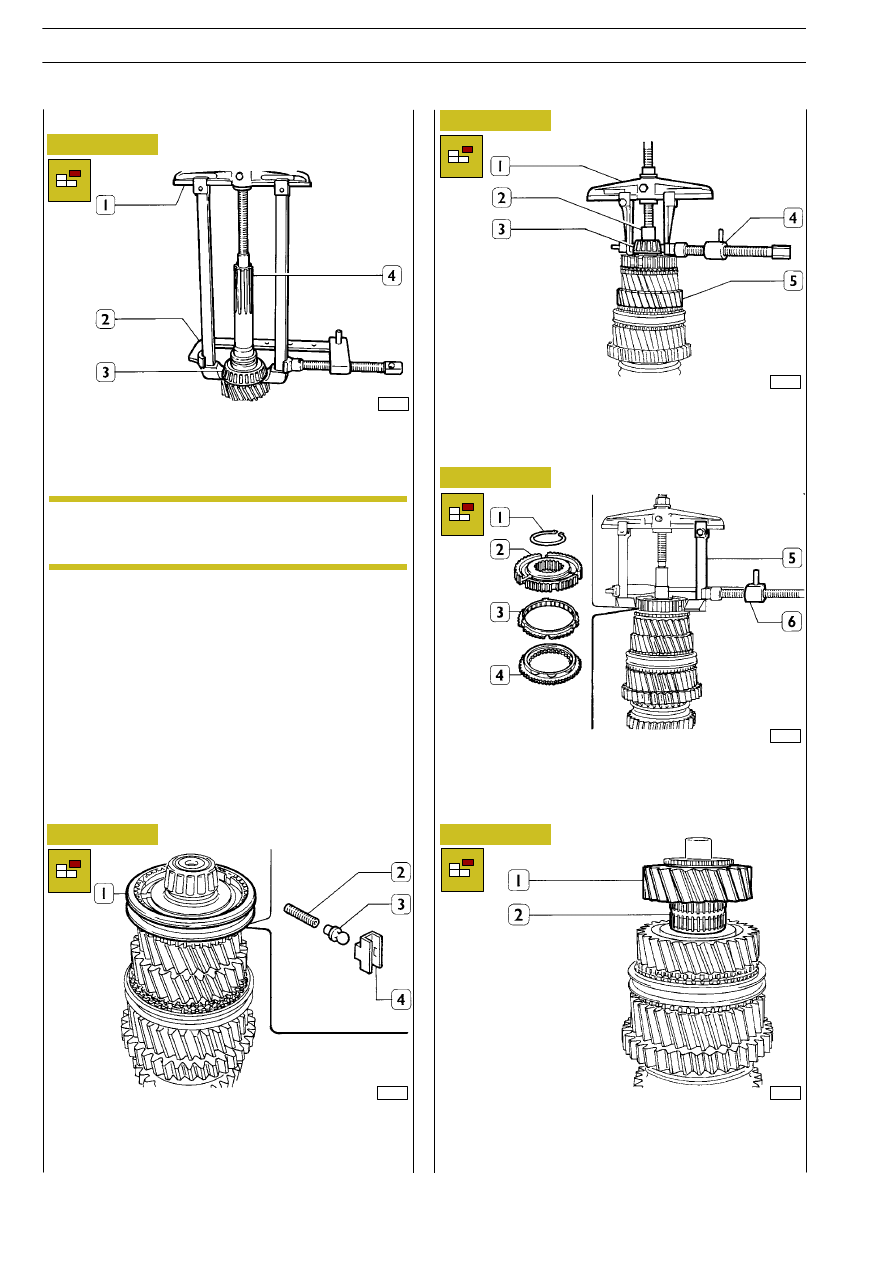

Mediante estrattore (1) composto come illustrato in figura e
strettoio (2), estrarre dall’albero entrata moto (4), l’anello
interno (3) del cuscinetto a rulli conici.

Serrare l’albero primario in morsa e togliere il gancio
99370449. Smontare il manicotto scorrevole (1) d’innesto III

a

— IV

a

velocità e facendo attenzione alla fuoriuscita delle molle

(2), dei nottolini (3), e dei tasselli (4) recuperare gli stessi.

Mediante estrattore (1) composto come illustrato in figura,
blocchetto di reazione 99345097 (2) e strettoio (4) estrarre
dall’albero primario (5), l’anello interno (3) del cuscinetto a
rulli conici.

Togliere l’anello elastico (1). Mediante l’estrattore (5) con gli
appigli posizionati sotto il sincronizzatore (3) e strettoio (6),
estrarre il medesimo ed il mozzo (2).
Togliere il corpo di accoppiamento (4).

Smontare l’ingranaggio (1) della III

a

velocità ed il relativo cusci-

netto a rullini (2).

Questa operazione si esegue unicamente quando
è necessario sostituire il cuscinetto.

531020

SMONTAGGIO ALBERO
PRIMARIO

NOTA

26

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

31010

SMONTAGGIO ALBERO
ENTRATA MOTO

30481

31019

31018

30483

30484

30485

Figura 56

Figura 57

Figura 58

Figura 59

Figura 60

Figura 61

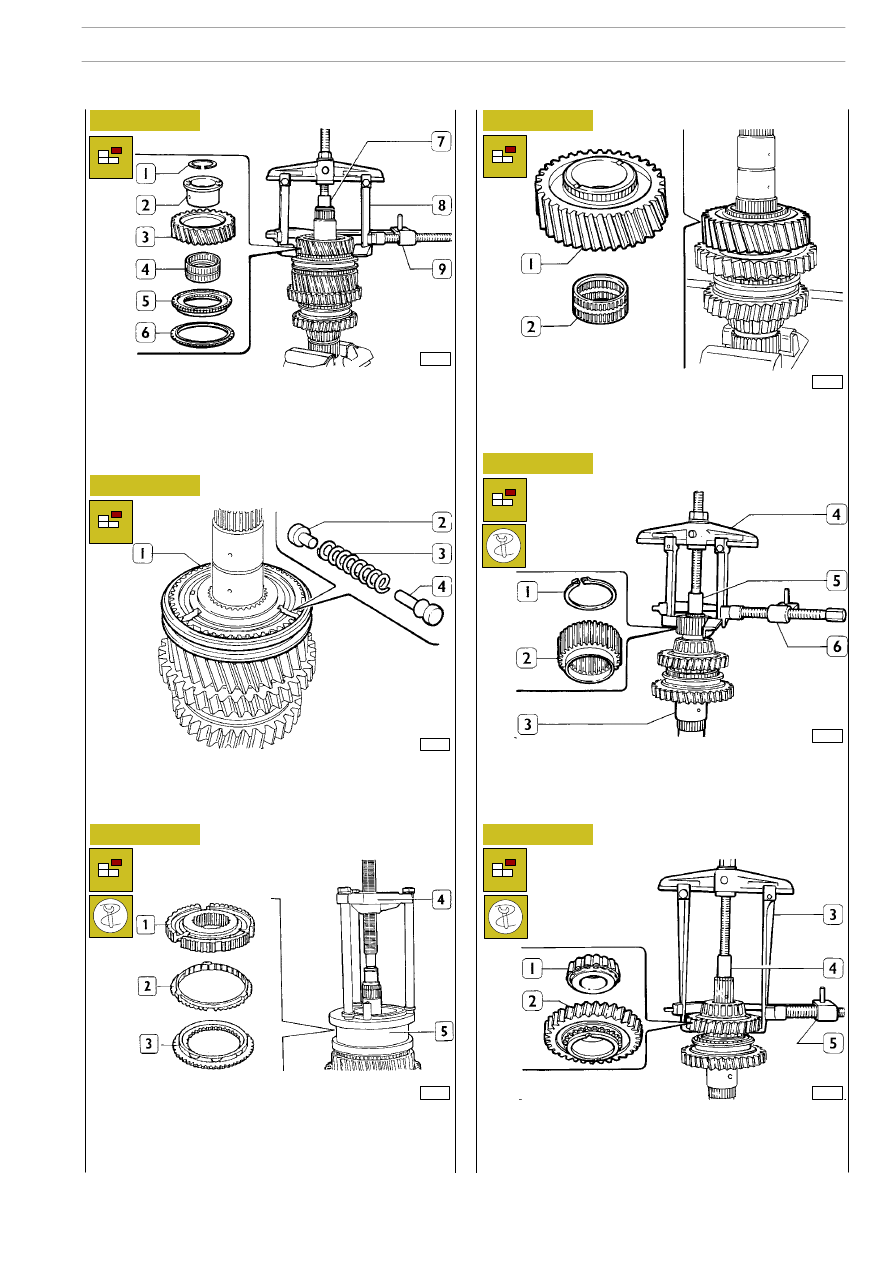

Togliere l’anello elastico (1). Mediante l’estrattore (8) con gli
appigli posizionati sotto il corpo di accoppiamento (5) e stret-
toio (9) e blocchetto 99345097 (7), estrarre la boccola (2)
unitamente all’ingranaggio di velocità (3) e corpo di accoppia-
mento (5). Togliere il cuscinetto a rulli (4) e l’anello sincroniz-
zatore (6).

Smontare il manicotto scorrevole (1) di innesto II e I velocità
e facendo attenzione alla fuoriuscita dei perni (2 e 4) e della
molla (3) recuperare gli stessi.

Estrarre il mozzo (1) del manicotto scorrevole d’innesto II

a

e

I

a

velocità con l’estrattore 99347101 (4) e gli appigli ad anello

99347148 (5). Togliere l’anello sincronizzatore (2) ed il corpo
di accoppiamento (3).

Smontare l’ingranaggio (1) della I

a

velocità ed il relativo cusci-

netto a rullini (2).

Capovolgere l’albero primario (3). Togliere l’anello elastico
(1). Mediante estrattore (4), blocchetto 99345097 (5) e stret-
toio (6), estrarre l’ingranaggio planetario (2).

Mediante estrattore (3), blocchetto 99345097 (4) e strettoio
(5), estrarre l’ingranaggio R.M. (2) e l’anello interno (1) del
cuscinetto a rulli conici.

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

27

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

31020

30486

30479

Figura 62

Figura 63

Figura 64

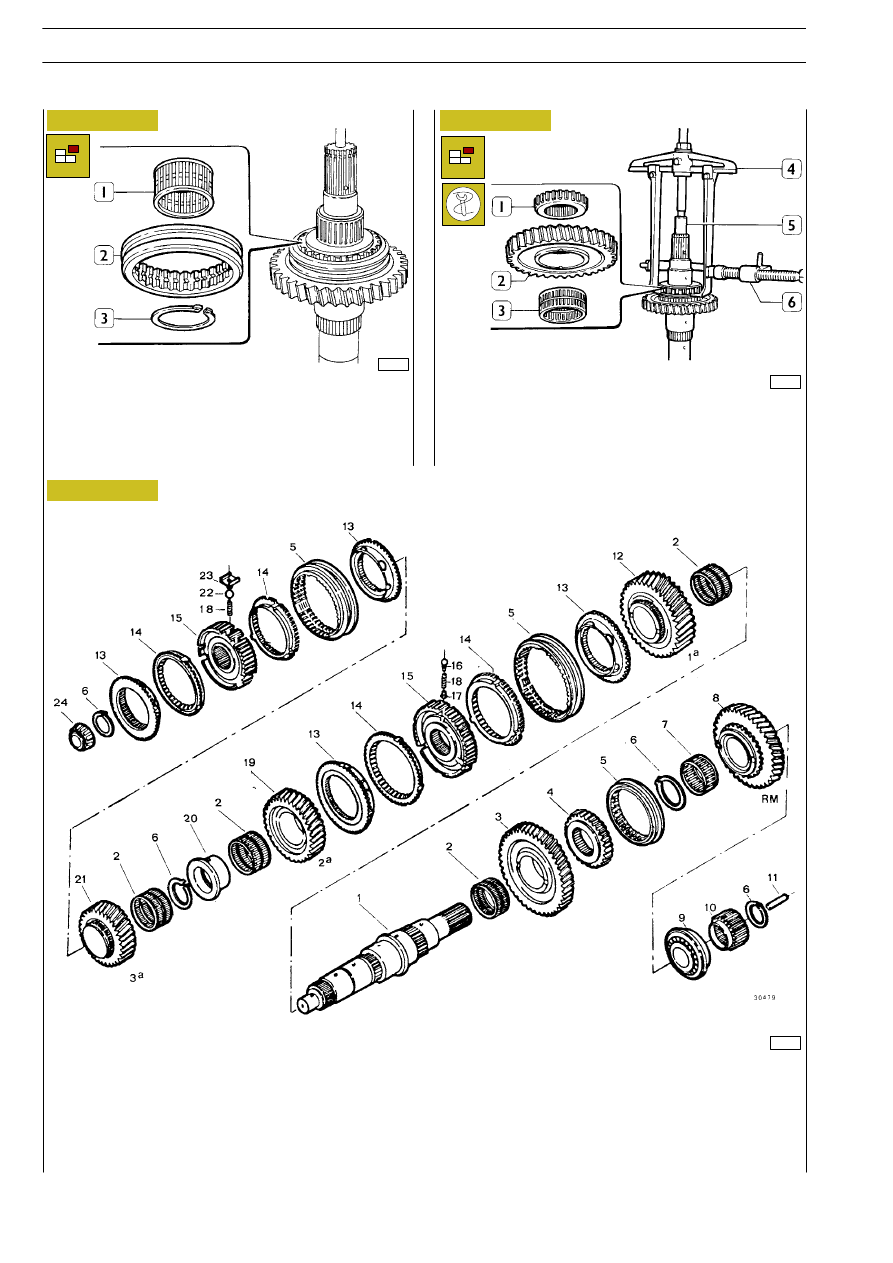

Togliere il cuscinetto a rullini (1) e il manicotto scorrevole (2)
di innesto R.M. e marcia di spunto.
Togliere l’anello elastico (3).

Mediante estrattore (4), blocchetto 99345097 (5) e strettoio
(6), estrarre il mozzo (1) per manicotto scorrevole innesto
R.M.—marcia di spunto. Smontare l’ingranaggio marcia di
spunto (2) e il cuscinetto a rullini (3).

PARTICOLARI COMPONENTI L’ALBERO PRIMARIO

1. Albero primario — 2. Cuscinetto a rullini — 3. Ingranaggio marcia di spunto — 4. Mozzo — 5. Manicotto scorrevole d’innesto —

6. Anello elastico — 7. Cuscinetto a rullini — 8. Ingranaggio retromarcia — 9. Cuscinetto a rulli conici — 10. Ingranaggio planetario

— 11. Tubo — 12. Ingranaggio 1

a

velocità — 13. Corpo di accoppiamento — 14. Anello sincronizzatore — 15. Mozzo — 16. Perno

— 17. Perno — 18. Molla — 19. Ingranaggio II

a

velocità — 20. Boccola calibrata — 21. Ingranaggio III

a

velocità — 22. Nottolino — 23.

Tassello — 24. Cuscinetto a rulli conici.

28

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

37657

37658

Figura 65

Figura 66

Figura 67

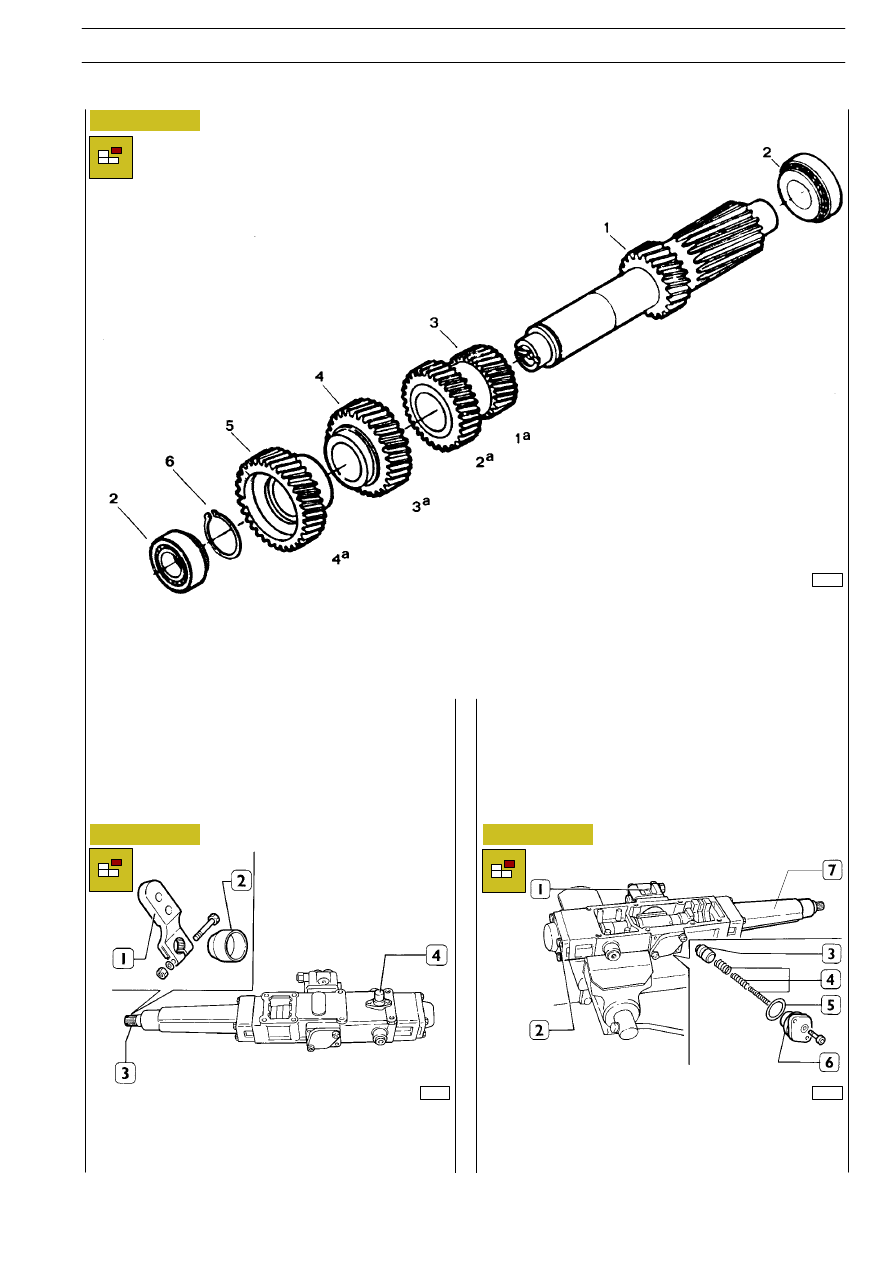

Estrarre gli anelli interni dei cuscinetti a rulli conici (2) con mez-
zi idonei.
Togliere l’anello elastico (6).

Contrassegnare la posizione di montaggio della leva (1) sull’al-
bero (3) e smontarla.
Sfilare il riparo (2).
Togliere il perno (4).

PARTICOLARI COMPONENTI L’ALBERO SECONDARIO

Mediante pressa idraulica (80 Ton), estrarre dall’albero secon-
dario (1), uno per volta, gli ingranaggi (5—4—3).

Smontare: il coperchio (7), la valvola (1), il cilindro (6) con
l’anello di tenuta (5), sfilare le molle (4) e lo stantuffo (3).
Smontare il coperchio (2).

530520

SMONTAGGIO SCATOLA
COMANDO CAMBIO

1. Albero secondario — 2. Cuscinetto a rulli conici — 3. Ingranaggio I

a

— II

a

velocità — 4. Ingranaggio III

a

velocità —

5. Ingranaggio IV

a

velocità — 6. Anello elastico.

30489

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

29

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

531030

SMONTAGGIO ALBERO SECONDARIO
