STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.159

III.160 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Контакты разъемов привода сцепления

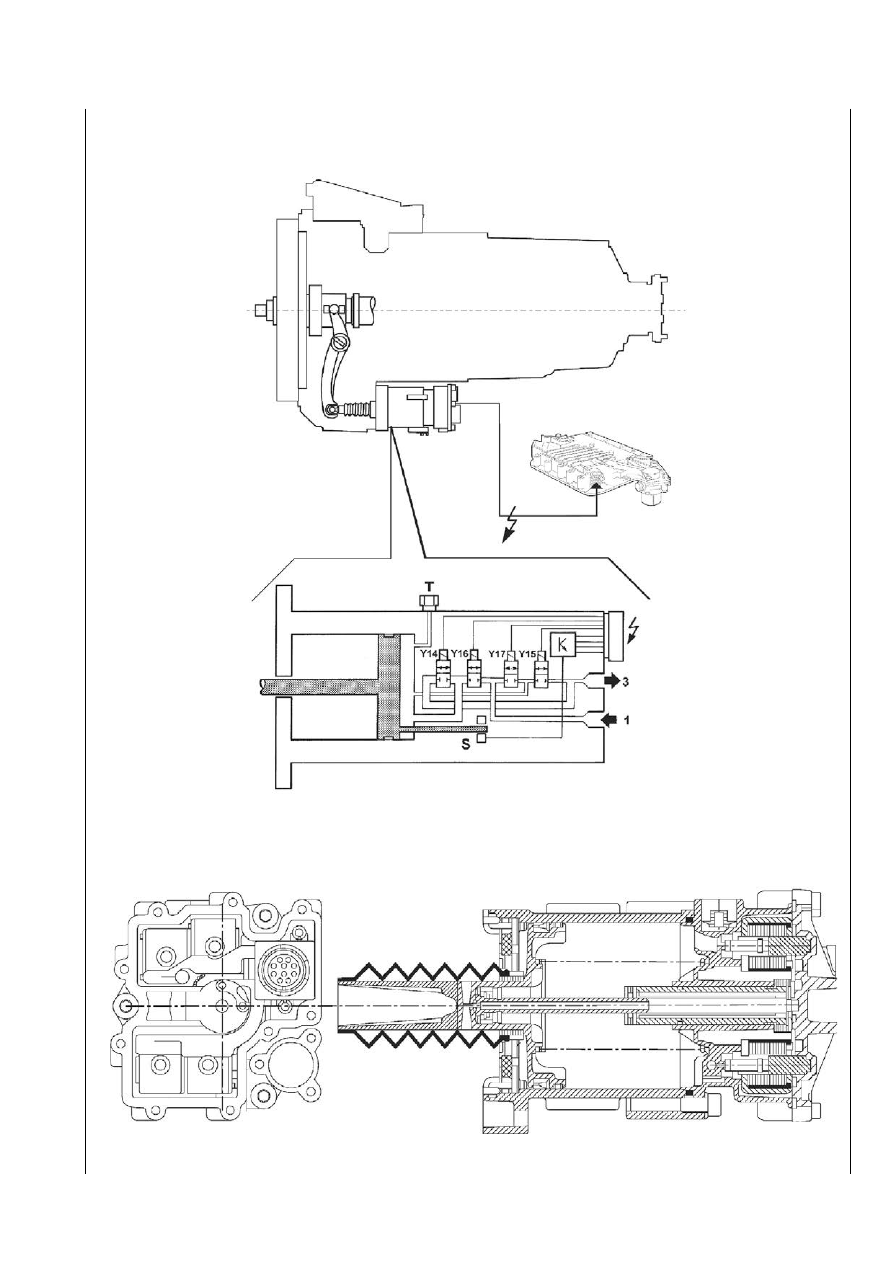

В приводе используются двухпозиционные электроклапаны размыкающего (нормально замкнутого) типа с питанием 24 В. Их
сопротивление составляет ~14...20 Ом.
Датчик получает питание 5 В от ЭБУ. Напряжение ответного сигнала составляет 0,5...4,5 В.

Исполнительный механизм соединяется с бортовой электропроводкой 20>контактным разъемом.

А.

 20>контактный разъем — В. Датчики скорости вращения вторичного вала КП

Контаêт

Назначение

1

—

2

—

3

—

4

—

5

—

6

Масса датчиêа сêорости на êоробêе передач

7

Сиãнал элеêтроêлапана Y17 (замедленное выêлючение)

8

Сиãнал элеêтроêлапана Y16 (быстрое выêлючение)

9

Сиãнал элеêтроêлапана Y15 (замедленное вêлючение)

10

Аналоãовый сиãнал датчиêа хода привода сцепления

11

Сиãнал датчиêа частоты оборотов вторичноãо вала êоробêи передач

12

Сиãнал элеêтроêлапана Y14 (быстрое вêлючение)

13

—

14

—

15

Питание датчиêа хода привода сцепления

16

Масса элеêтроêлапанов Y15-Y17

17

Масса элеêтроêлапанов Y14-Y16

18

—

19

Питание датчиêа сêорости на êоробêе передач

20

Масса датчиêа хода привода сцепления

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.161

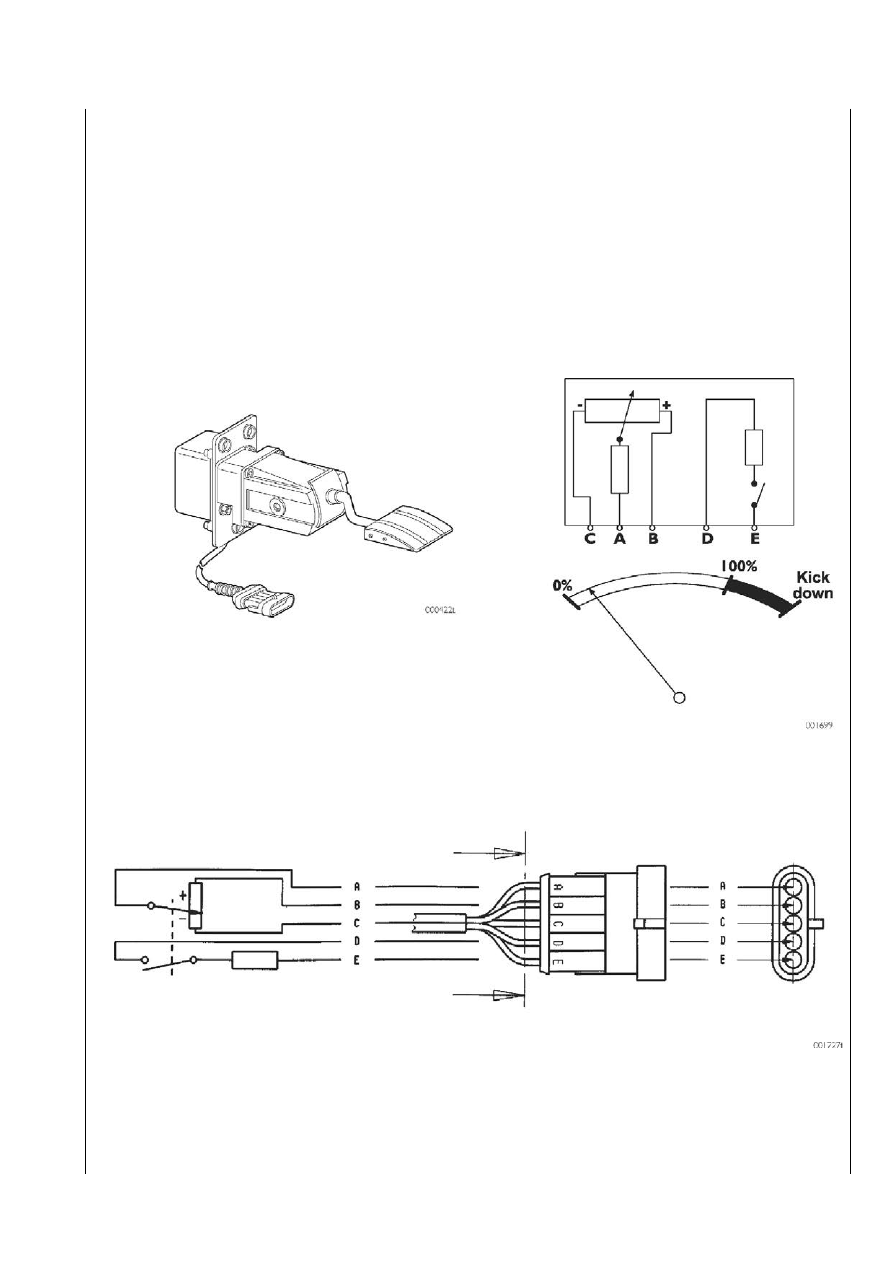

Педаль акселератора

Для того, чтобы определить минимальные обороты двигателя и включить сцепление при трогании с места, используется выклю>
чатель, нормально разомкнутый при ненажатой педали. Выключатель встроен в датчик положения педали акселератора.

Сигнал от него поступает в блок управления EDC, а по линии CAN далее в блок управления автоматической коробки пере>
дач EuroTronic.

При движении в автоматическом режиме переключения передач, педаль акселератора активирует выключатель режима kick
down, который оптимизирует переключение передач.

Функция Kick Down активируется только если сигнал потенциометрического датчика положения педали акселератора (1)
достигнет 100%, причем этот момент не соответствует положению механического упора педали.

Механический ограничитель хода педали предназначен исключительно для обратной связи с водителем, то есть водитель ас>
социирует увеличение усилия на педаль с включением режима Kick Down.

III.162 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

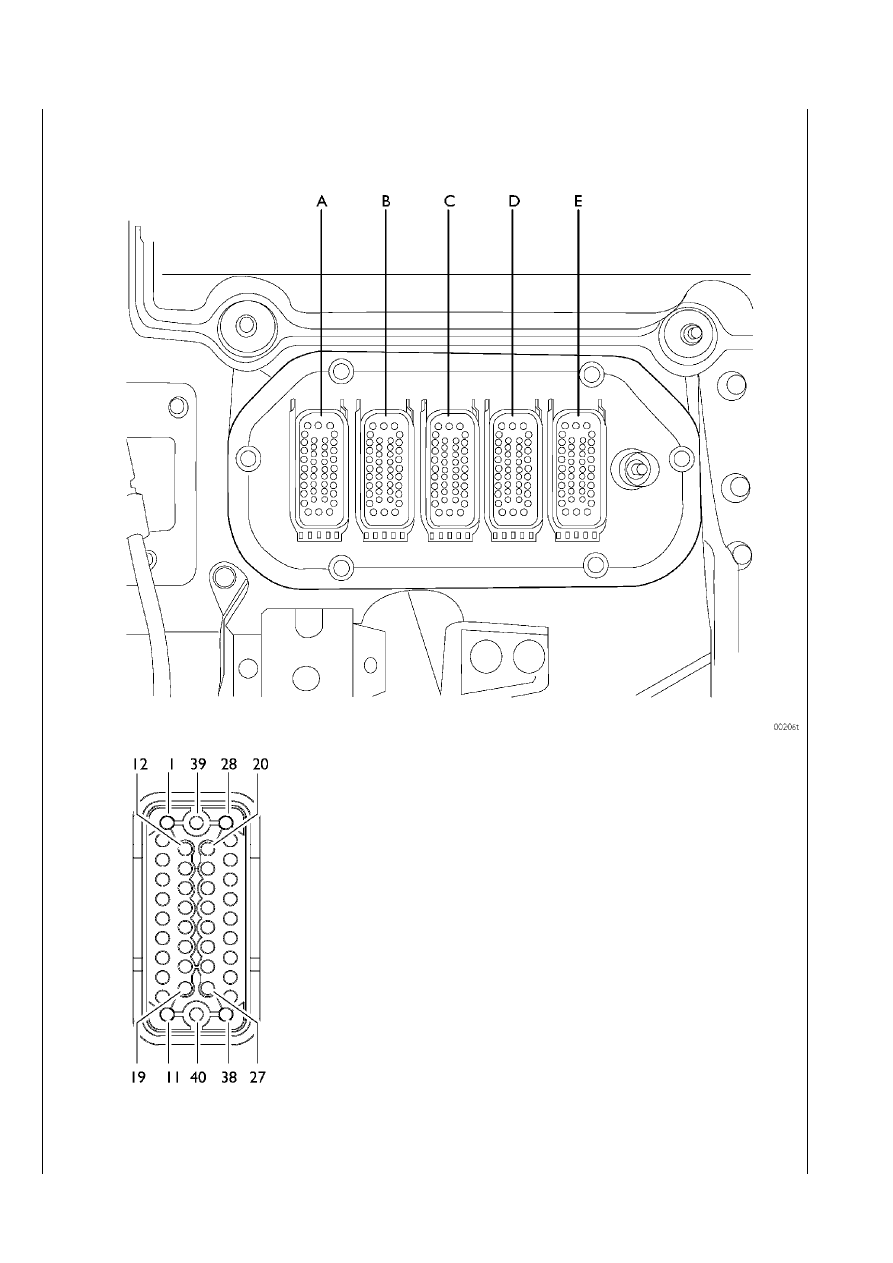

РАЗЪЕМЫ В ПЕРЕГОРОДКЕ МОТООТСЕКА

На грузовиках этого модельного ряда устанавливаются новые разъемы в перегородке мотоотсека, что позволяет значительно
повысить надежность контактной группы.

Разъем «А» – Белый (резерв)
Разъем «В» – Коричневый (ECAS)
Разъем «С» – Желтый (EBS/АБС/ASR)
Разъем «D» – Голубой (КП EuroTronic/коробка отбора мощности/

тормозIзамедлитель Intarder)

Разъем «E» – Зеленый (EDC/ADR)
