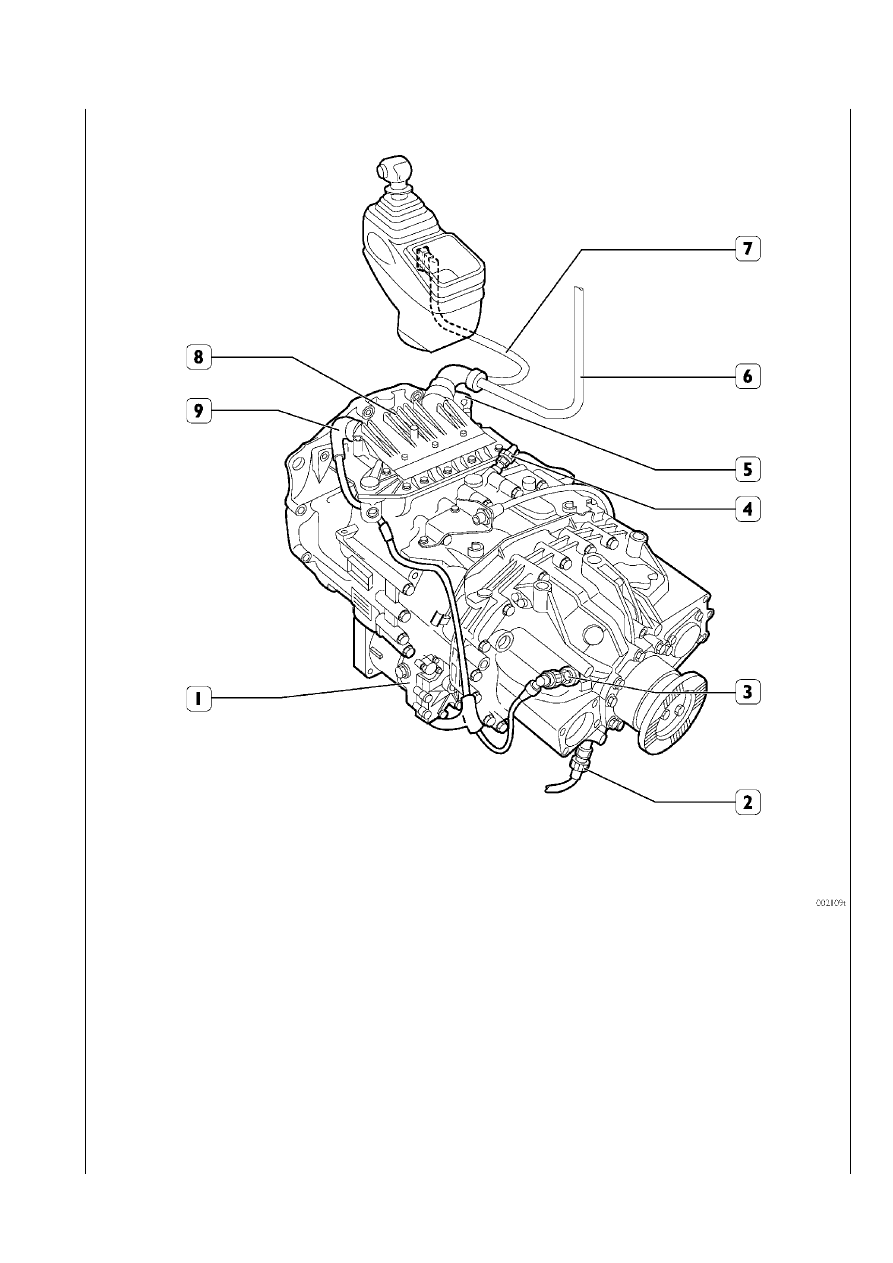

Расположение основных элементов

1.

 Исполнительный механизм сцепления — 2. Датчик скорости вторичного вала КП для тахографа — 3. Датчик скорости вто+

ричного вала КП для ЭБУ — 4. Датчик нейтральной передачи — 5. Разъем ЭБУ со стороны рамы шасси —

6.

 Линия CAN VDB (шина обмена данными электронных систем управления автомобиля) — 7. Внутренний системный канал

линии CAN — 8. ЭБУ КП — 9. Разъем ЭБУ со стороны КП

III.152/2

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — Апрель 2002 г.

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.153

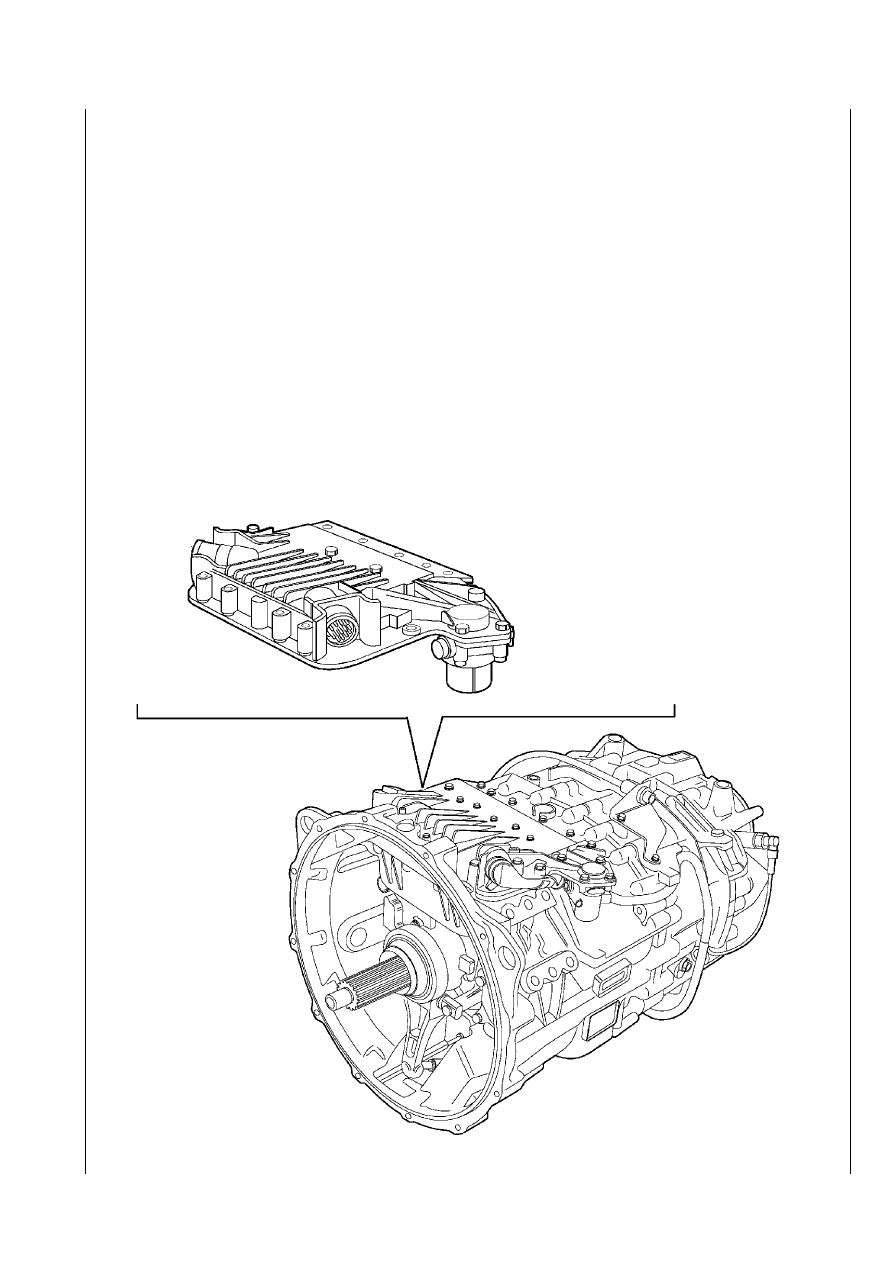

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

ЭБУ встроен в исполнительный механизм коробки передач.

Автоматическое управление коробкой передач обеспечивает выбор и включение передач и автоматически контролирует ра>
боту сцепления и двигателя.

Блок связан с другими электронными системами автомобиля, такими как EDC, EBS, INTARDER и комбинацией приборов че>
рез линию СAN VDB (шину обмена данными электронных систем автомобиля).

По линии связи от системы EDC ЭБУ коробки передач получает информацию о положении педали акселератора, расходе топли>
ва, оборотах двигателя, включении моторного тормоза и принудительном включении пониженной передачи (режим kick>down).

Внутри блока управления располагаются некоторые датчики, предназначенные для обеспечения работы системы (датчик тем>
пературы блока управления, датчик температуры масла в коробке, датчик низкого давления воздуха).

Электронный блок управления КП Eurotronic снабжен современной системой самодиагностики, а при выполнении предвари>
тельной диагностики использует систему оповещения об обнаруженных неисправностях («коды ошибок»). Он также распо>
знает и регистрирует (с учетом условий окружающей среды) неисправности, в том числе нерегулярно возникающие и исче>
зающие, имевшие место во время работы автомобиля, чем обеспечивает точность и надежность ремонта.

III.154 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

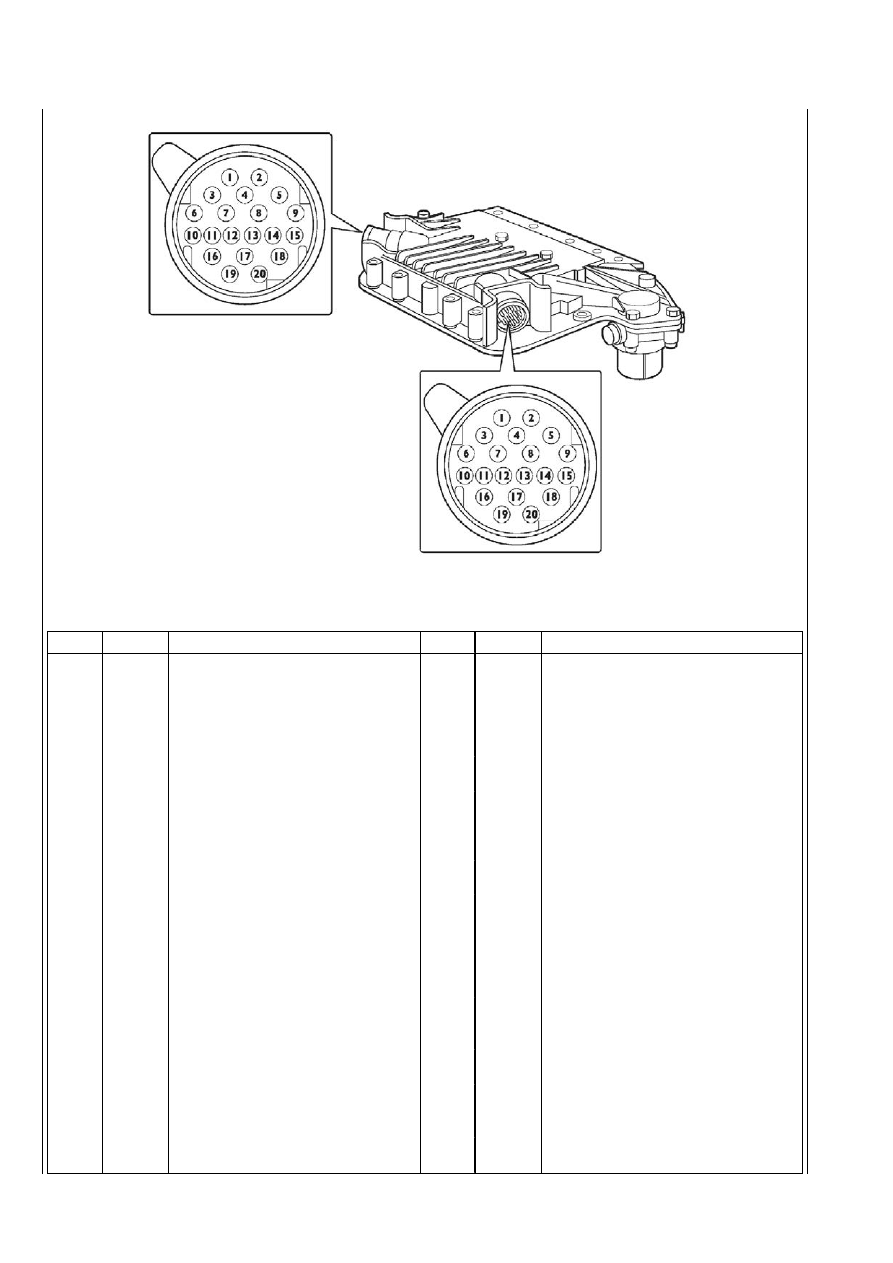

Контаêт Провод

Описание

Контаêт Провод

Описание

1

8802

Питание от бортовоãо êомпьютера
(J 3/6)

1

—

—

2

2297

Плюс 30-êонтаêтноãо диаãностичесêоãо
разъема

2

—

—

3

SB

Линия CAN на рычаã переêлючения
передач, êонтаêт 8

3

—

—

4

7101

Плюс после предохранителя (70602)

4

—

—

5

7101

Плюс после предохранителя (70602)

5

—

—

6

SB

Линия CAN на рычаã переêлючения
передач, êонтаêт 7

6

—

Масса датчиêа сêорости на êоробêе
передач

7

—

Резерв

7

—

Сиãнал элеêтроêлапана Y17
(замедленное размыêание)

8

БЕЛЫЙ Линия CAN VDB

8

—

Сиãнал элеêтроêлапана Y16
(быстрое размыêание)

9

—

Резерв

9

—

Сиãнал элеêтроêлапана Y15
(замедленное замыêание)

10

—

Резерв

10

—

Сиãнал датчиêа положения привода
сцепления

11

6100

Плюс от êонтаêта 15 рычаãа
переêлючения передач

11

—

Сиãнал датчиêа частоты вращения на
выходе êоробêи передач

12

ЗЕЛЕНЫЙ Линия CAN VDB

12

—

Сиãнал элеêтроêлапана Y14
(быстрое замыêание)

13

—

—

13

—

—

14

—

—

14

—

—

15

—

—

15

—

Питание датчиêа положения сцепления

16

0050

Минóс

16

—

Масса элеêтроêлапанов Y15-Y17

17

0050

Минóс

17

—

Масса элеêтроêлапанов Y14-Y16

18

—

—

18

—

—

19

—

—

19

—

Плюс датчиêа сêорости на КП

20

—

—

20

—

Масса датчиêа положения сцепления

РАЗЪЕМ СО СТОРОНЫ КАБИНЫ (

×1)

РАЗЪЕМ СО СТОРОНЫ ДАТЧИКОВ/ПРИВОДА СЦЕПЛЕНИЯ (

×2)
