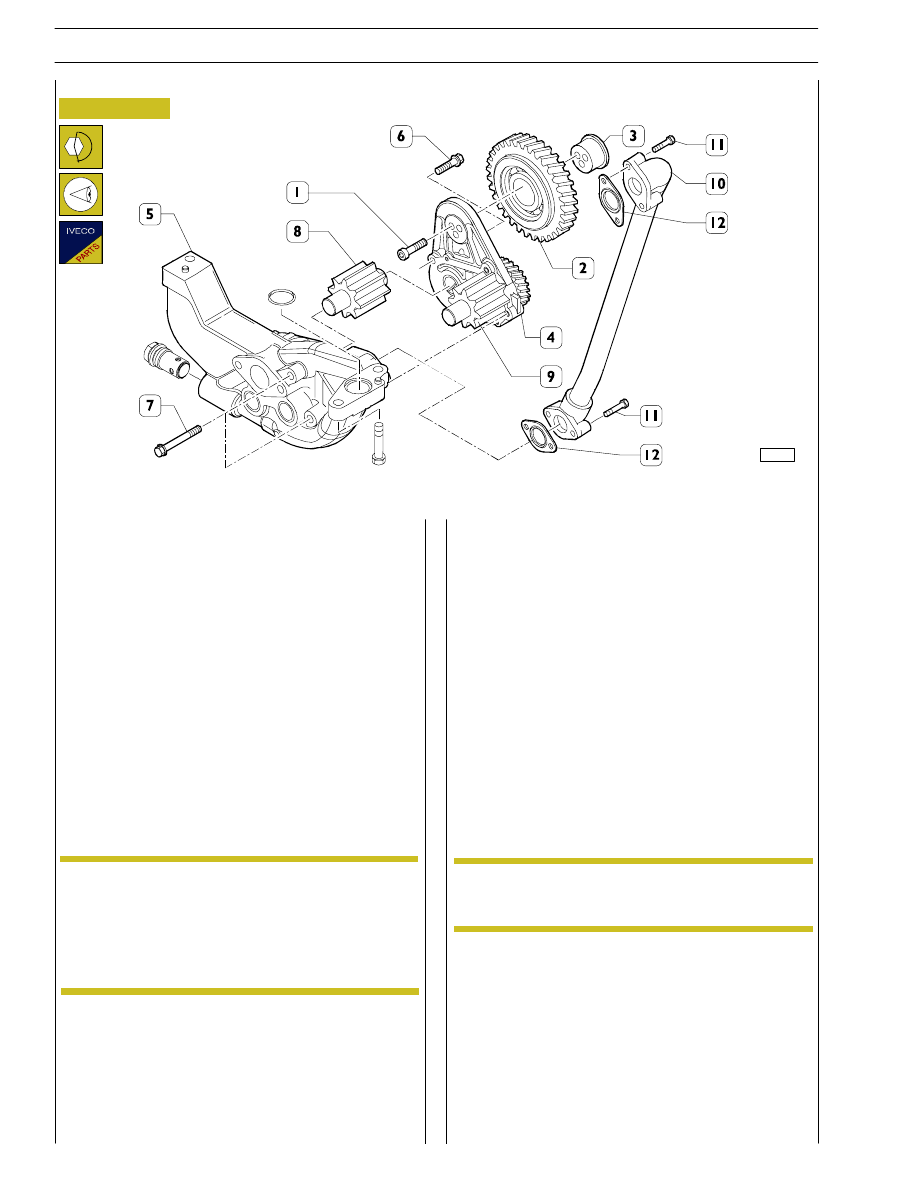

Figure 68

- Check the pump casing and the external gears. If there

are any visible signs of deterioration (cracks in the casing
or gear teeth worn too much), change the whole part.

- Overhaul by unscrewing the screws (1) and removing

the gear (2) together with the ball bearing and pin (3).

- Check the bearing and the sliding surfaces of the internal

cage of the bearing and of the pin (3) work properly.

- Then separate the pump cover (4) from the casing (5).

Unscrew the two screws (6) M8x30mm from the top of
the cover and the two screws (7) M8x80mm from the
casing side.

- Check the state of wear of the internal gears (8) and (9).

In addition, check the gear (9) fitted stably on the cover
(4) turns freely.

Always change the seals (12) and O-rings.

Wear or poor rotation of the gear (9) require
changing the cover assembly (4) + (9) + (2) +(3)
supplied as spare parts already fitted.

The cover assembly also includes the bushing in
which the gear spindle (8) turns.

- Fit the gear (8) on the cover assembly (4) and check its

rotation.

- Fit the cover together with the gears on the pump casing

(5).

- Fit the suction strainer on the pump with a new seal:

M8x1.25 screws (tightening torque 22—27 Nm).

- Fit the pump together with the suction strainer to the

crankcase.
The oil pump is secured with three M10x25mm
hexagonal—head screws with a tightening torque of
38—45 Nm, tightening the M8 screws to a torque of
22—27 Nm.
The suction strainer is secured to the cap for the central
support with two M8x25mm hexagonal—head screws
with a torque of 22—27 Nm.

- Fit the oil pipe (10) securing it with the screws (11)

M8x45mm to a tightening torque of 22—27 Nm.

- Lastly, fit the oil sump with a new seal.

Tighten the M10 nuts on the stud bolts of the gearbox
to a torque of 38—45 Nm. The remaining M10x1.5x35
mm screws (24 in all) must be tightened to a torque of
38

÷45 Nm.

82254

Oil pump

NOTE

NOTE

32

SECTION 3 - INDUSTRIAL APPLICATION

VECTOR 8 ENGINES

Base - April 2006

Print P2D32V001E

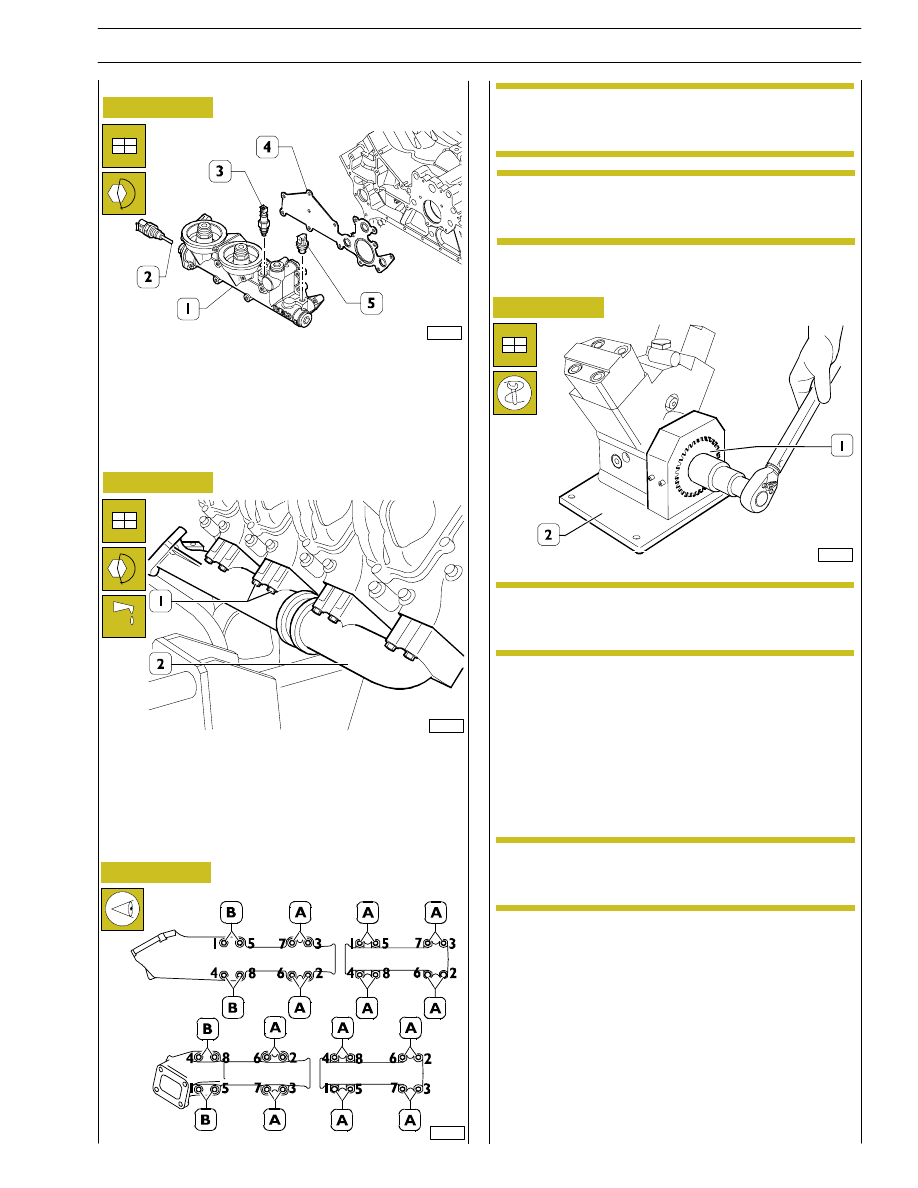

Figure 69

Figure 70

Figure 71

- From the front, fit the engine oil filter support (1)

together with the temperature transmitter (2), pressure
sensor (5), the gasket (4) and the filter clog sensor (3).

- Tighten the M8x1.25 fixing screws to a torque of 22—27

Nm.

- Fit the exhaust manifolds (2) tightening the screws (1)

M10x1.5 in two phases:
A: torque

47

÷53Nm

B: pre—torque

47

÷53 Nm

torque

64

÷70 Nm

- Assemble gear (1) with tool 99368517; tighten the fixing

nut to 350 torque (300 Nm with the screwdriver with
final take off at 350 Nm with dynamometric wrench).

- Fit the high—pressure fuel pump together with its driving

gear and seals.

- Tighten the M10x1.5 fixing screws to a torque of 49—60

Nm.

Before tightening the screws (see order in
Figure 71), lubricate them with graphitized oil.

Always fit new gaskets.

Before tightening, lubricate the screws with UTDM
oil or alternatively with engine oil.

- Fit the intake manifolds together with new gaskets on the

heads.

- Tighten the M10x1.25 screws to a torque of 38—45 Nm.

- Fit the diesel supply pipe to the high—pressure pump.

Piping M18x1.5 tighten on the coupling to a torque of
50 Nm.

- Fit the water—oil cooler after changing the two O—rings.

- Tighten the 6 M10x1.5x40 mm screws to a torque of

25—30 Nm.

Figure 72

Wash and grease the shaft of the pump before
mounting the gear.

82216

COMPLETING THE ENGINE

82258

82215

89802

NOTE

NOTE

NOTE

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

33

VECTOR 8 ENGINES

Print P2D32V001E

Base - April 2006

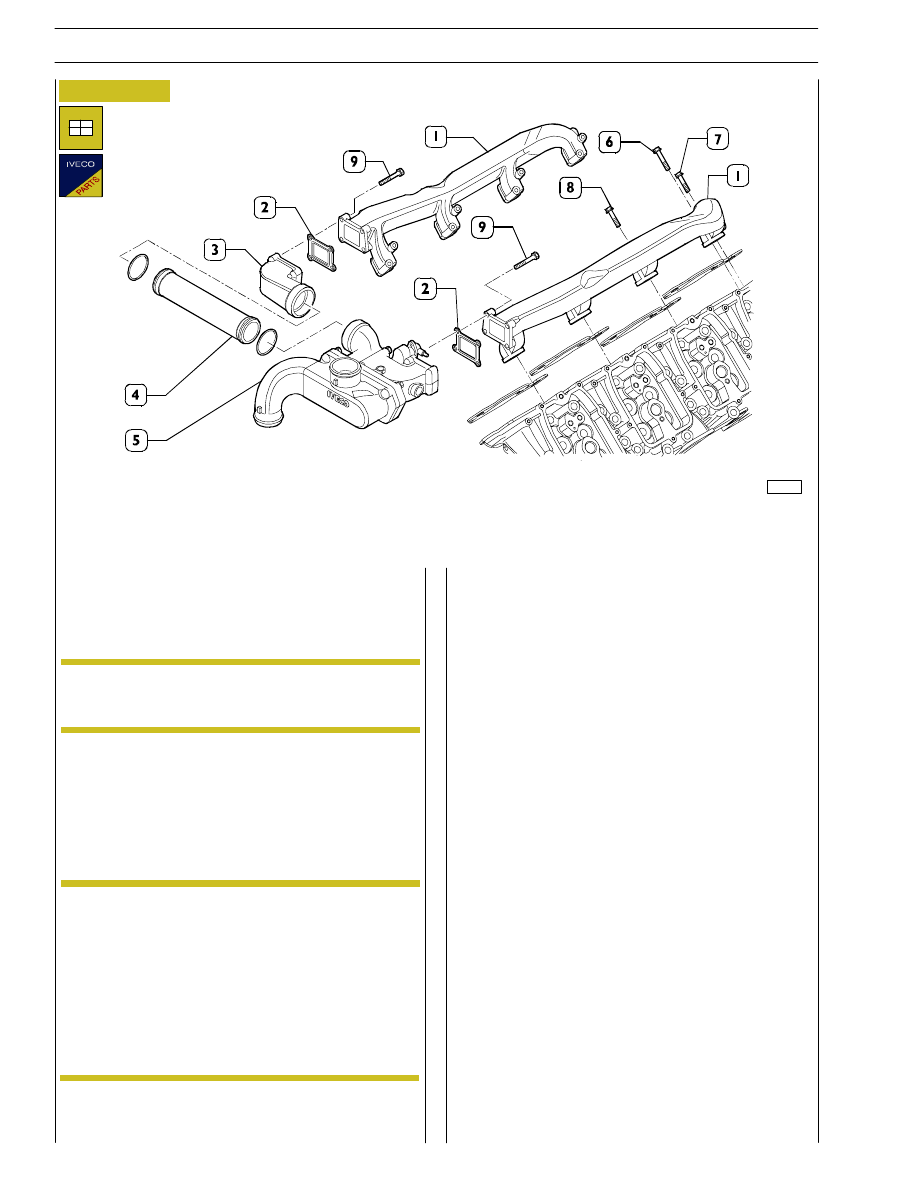

Figure 73

- Fit the head water outlet pipes (1).

- Fit the seals (2), fit the elbow (3), the connecting pipes

(4) and O-rings and the thermostat casing (5).

The new head—side gaskets have already been fitted
together with the air intake manifolds.

- Tighten all the screws to a torque of 22—27 Nm.

To facilitate assembly, here we describe how to use
the water pipe fixing screws correctly.

6.

M8x1.25x75 mm

7.

M8x65 mm

8.

M8x1.25x60 mm

9.

M8x20 mm

10. M8x30 mm

103472

NOTE

NOTE

34

SECTION 3 - INDUSTRIAL APPLICATION

VECTOR 8 ENGINES

Base - April 2006

Print P2D32V001E

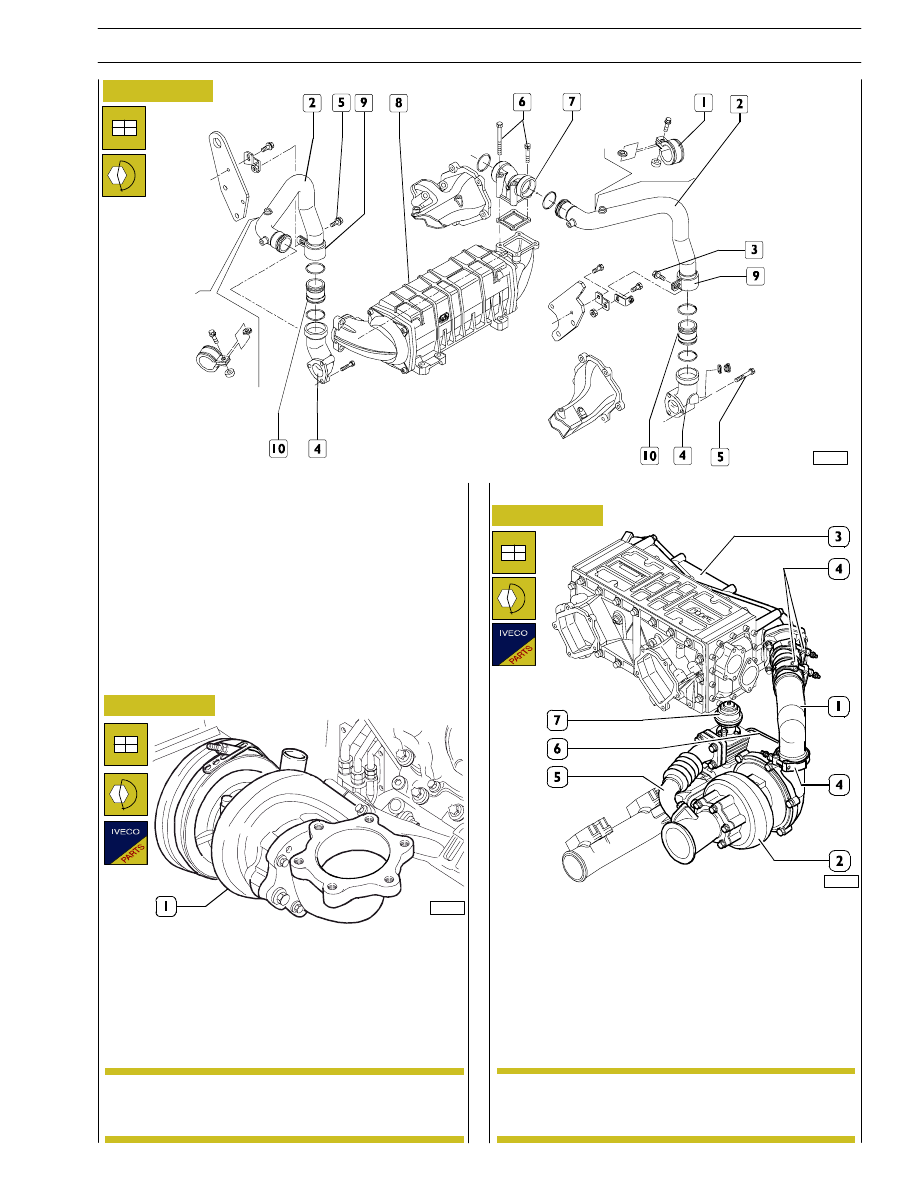

Figure 74

Figure 75

- Fit the three—way coupling (7) on the water/oil cooler

(8) with the gasket.

- Tighten the M8x40mm and M8x100 mm screws (6) to

a torque of 22—27 Nm.

- Fit the couplings (4) on the main bearings with the

gaskets, tightening the screws to a torque of 22—27 Nm.

- Fit pipes (2) on three-way fitting (7). Connect pipes (2)

and fittings (4) to the engine blocks by means of gaiters
(10). Secure the pipes with collars (1) and (9).

- Fit the turbocharger (1) on the exhaust manifold

tightening the M12x1.75 mm
nuts:Torque 85-95 Nm
Repeat the operation on the opposite side.

- Fit the air supply manifold to the air/air heat exchanger

on the bracket tightening the 4 bolts from underneath

- Fit the blow-by filter on the manifold and the inlet and

outlet pipes from the filter.

Always change the gaskets with new spare parts.
Do not reuse gaskets even if they look sound.

114242

103474

NOTE

For G-DRIVE / GRIFFON and DRAGON applications

For SRINKLER applications

Figure 76

83499

- Fit the turbo—blower (2) on the exhaust manifold

tightening the M12x1.75mm nuts in two successive
phases:
Torque

85—95 Nm

- Then fit the waste—gate valve (7) on the exhaust

manifold.

- Fit the waste—gate cooling pipes and the air pipe (6)

between turbo—blower and waste—gate.

- Fit the exhaust pipe (4) between the waste—gate valve

and the turbo—blower exhaust pipes.

- Fit the manifold (1) between the turbo—blower and the

intercooler with the clamp (4).

Always change the gaskets with new spare parts.
Do not reuse gaskets even if they look sound.
