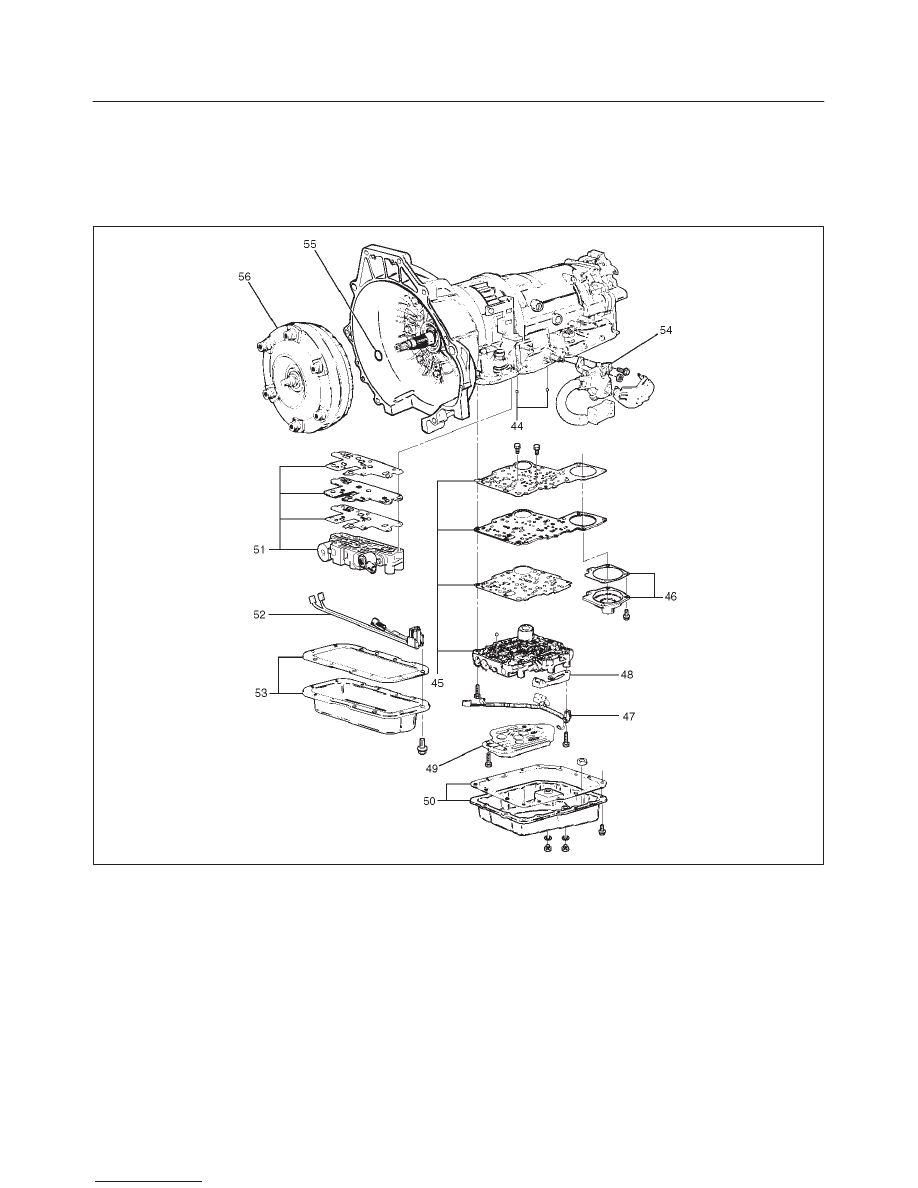

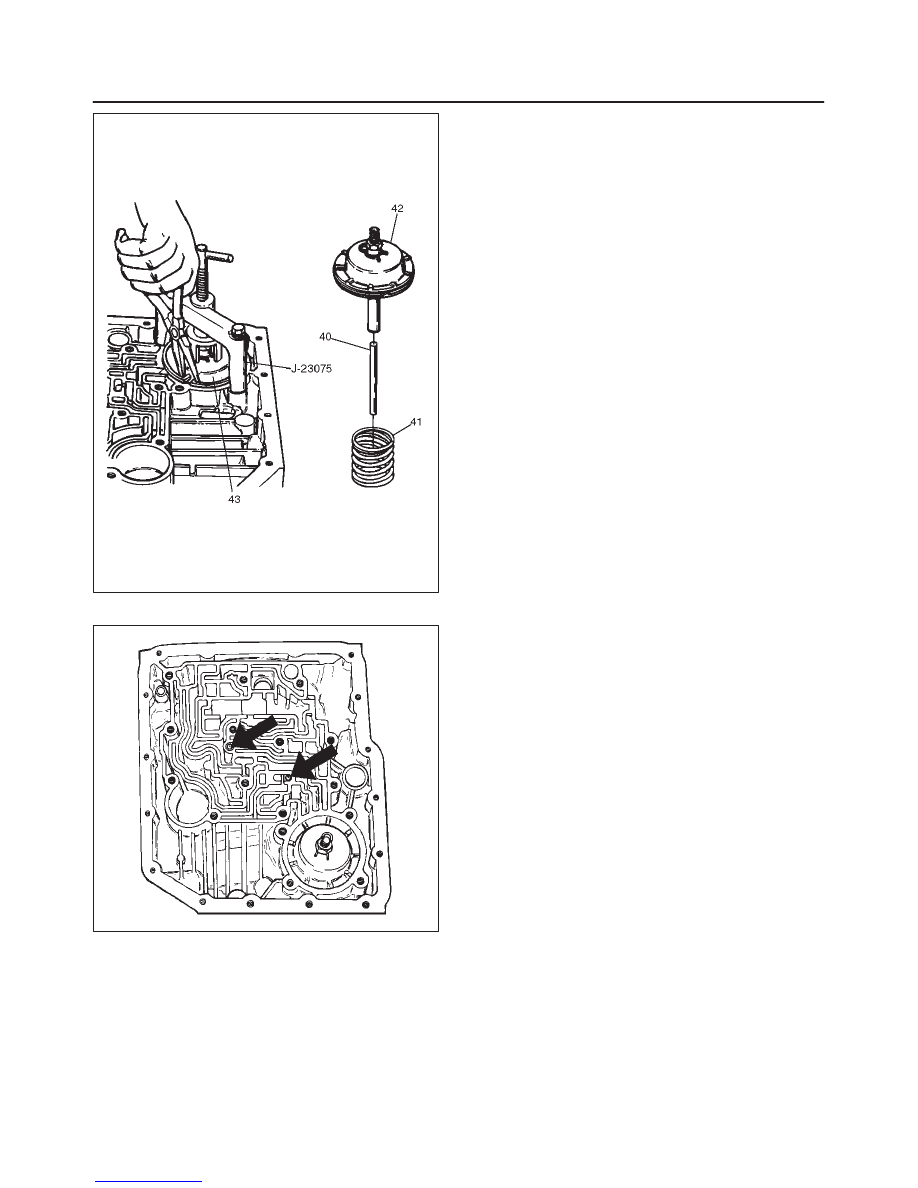

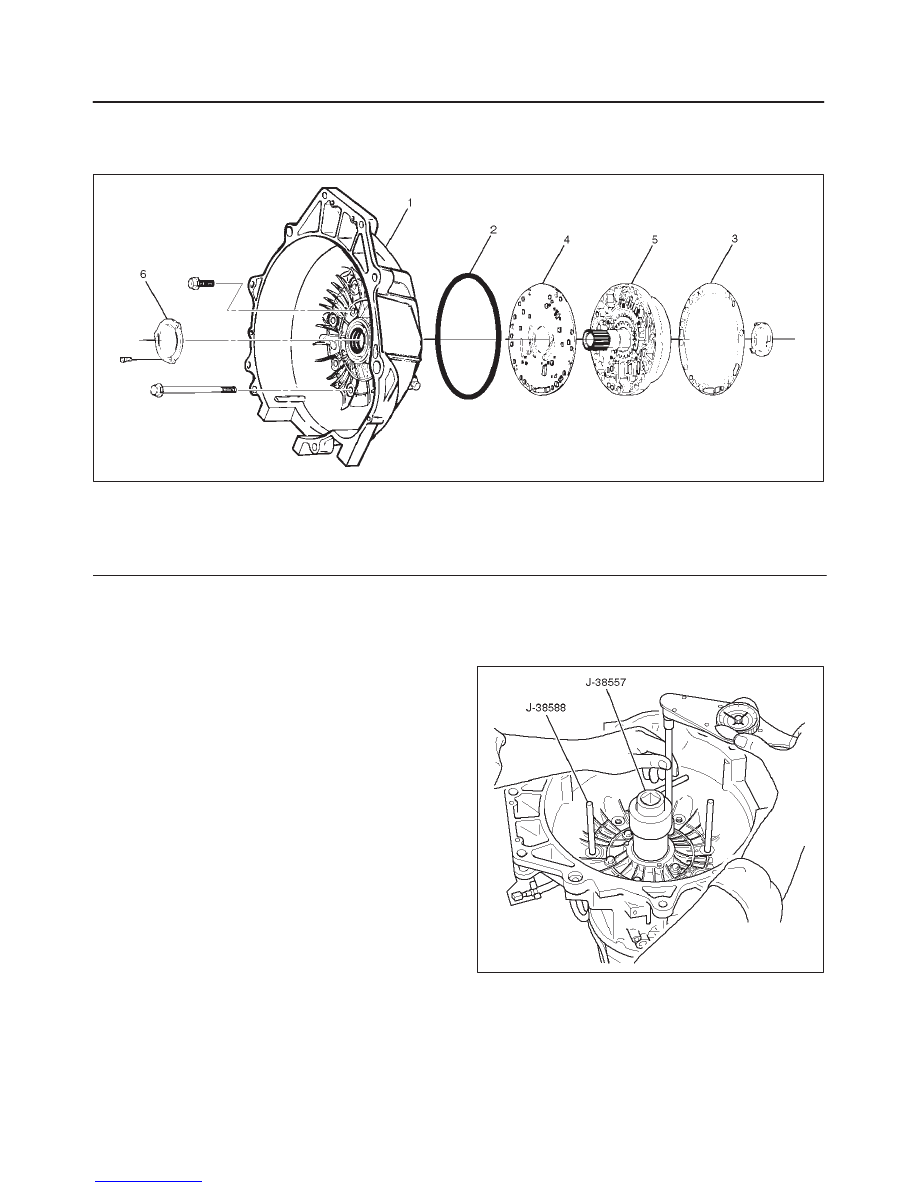

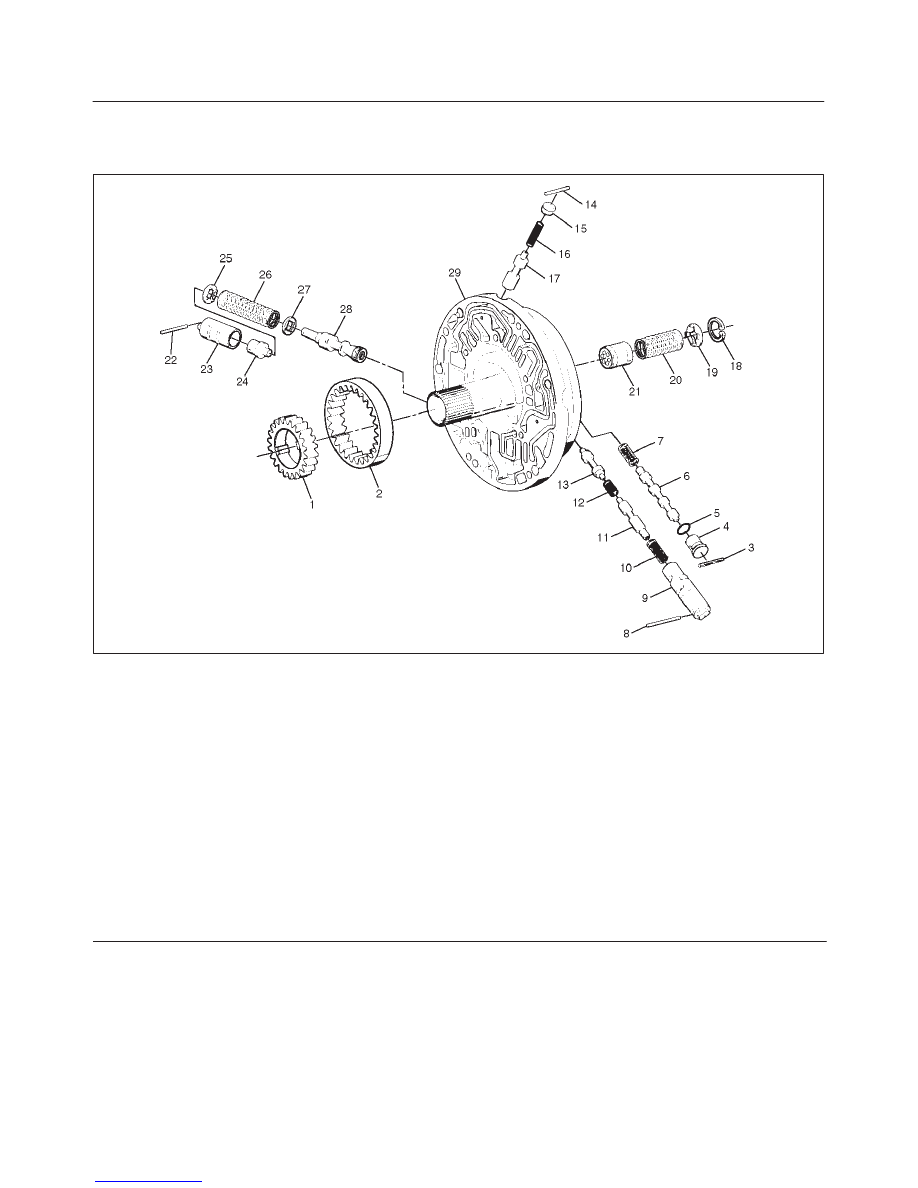

7A–56 AUTOMATIC TRANSMISSION (4L30–E) 242RW004 46. Install two check balls (44). 244RW002 47. Inspect main case electrical connector and seal, replace if necessary. D Install electrical 7 way connector/main case and 48. Install two J–25025–B guide pins into main case. D Install main case valve body complete assembly NOTE: Valve must be extended as the short end of D Install seven 13 mm screws. Torque: 20 N • m (15 lb ft) D Remove two guide pins. 49. Install servo cover gasket, cover (46) and four 13 mm screws. Torque: 25 N • m (18 lb ft) 50. Connect wiring harness (47) to band control, shift solenoids, and main case 7 way connector. 51. Install manual detent roller and spring assembly (48) with clip. D Install two 13 mm screws. Torque: 20 N • m (15 lb ft) 52. Install oil filter (49), and three 13 mm screws. Torque: 20 N • m (15 lb ft) 53. Install oil pan gasket, magnet, main oil pan (50), and sixteen 10 mm screws. Torque: 11 N • m (96 lb in) 54. Inspect adapter case electrical connector and seal. Replace if necessary. D Install electrical five pin connector and harness 55. Install gasket, transfer plate, and gasket. D Install adapter case valve body (51) and seven 13 Torque: 20 N • m (15 lb ft) 56. Connect wiring harness harness assembly (52) to converter clutch PWM solenoid, force motor, and 4 57. Install oil pan gasket, adapter case oil pan (53), and twelve 10 mm screws. Torque: 11 N • m (96 lb in) D Rotate transmission, with bottom pan facing down. 58. Install mode switch (54), two 10 mm screws, selector lever nut, and cover. 10 mm screw Torque: 13 N • m (113 lb in) Nut Torque: 23 N • m (17 lb ft) D Adjust using setting tool, refer to Mode Switch in 59. Install O–ring (55) on turbine shaft. The converter assembly must be replaced under any a. Evidence of damage to the pump assembly. lines. c. External leaks in hub weld area. crankshaft. |
