7A4-72  UNIT REPAIR (JR405E)





08ASSY018








248L300008










09U-SPG2




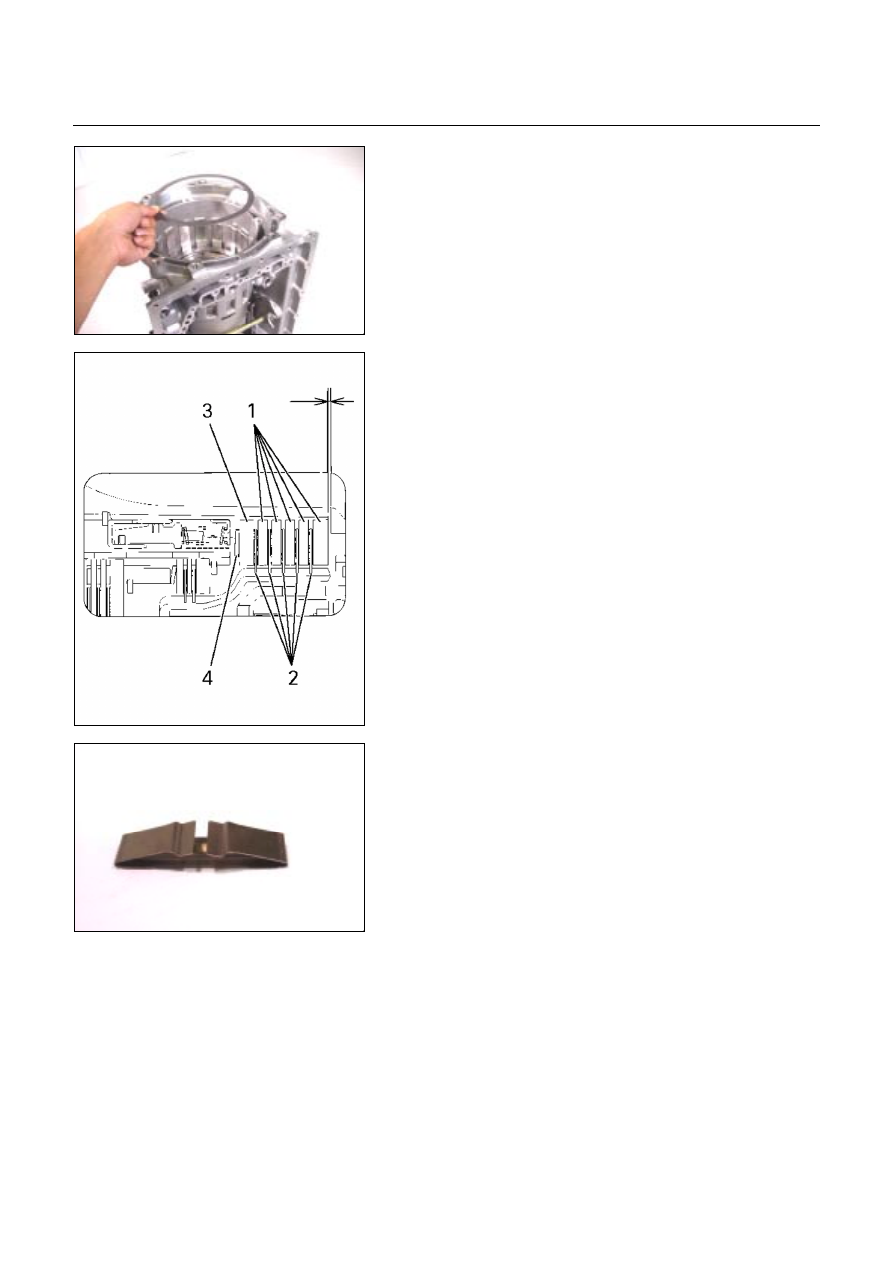

6. 2 – 4 brake spring

Install the 2-4 brake springs (3)  to the transmission case.




UNIT REPAIR (JR405E)  7A4-73



RTW37AMF0001-X










10ASSY019




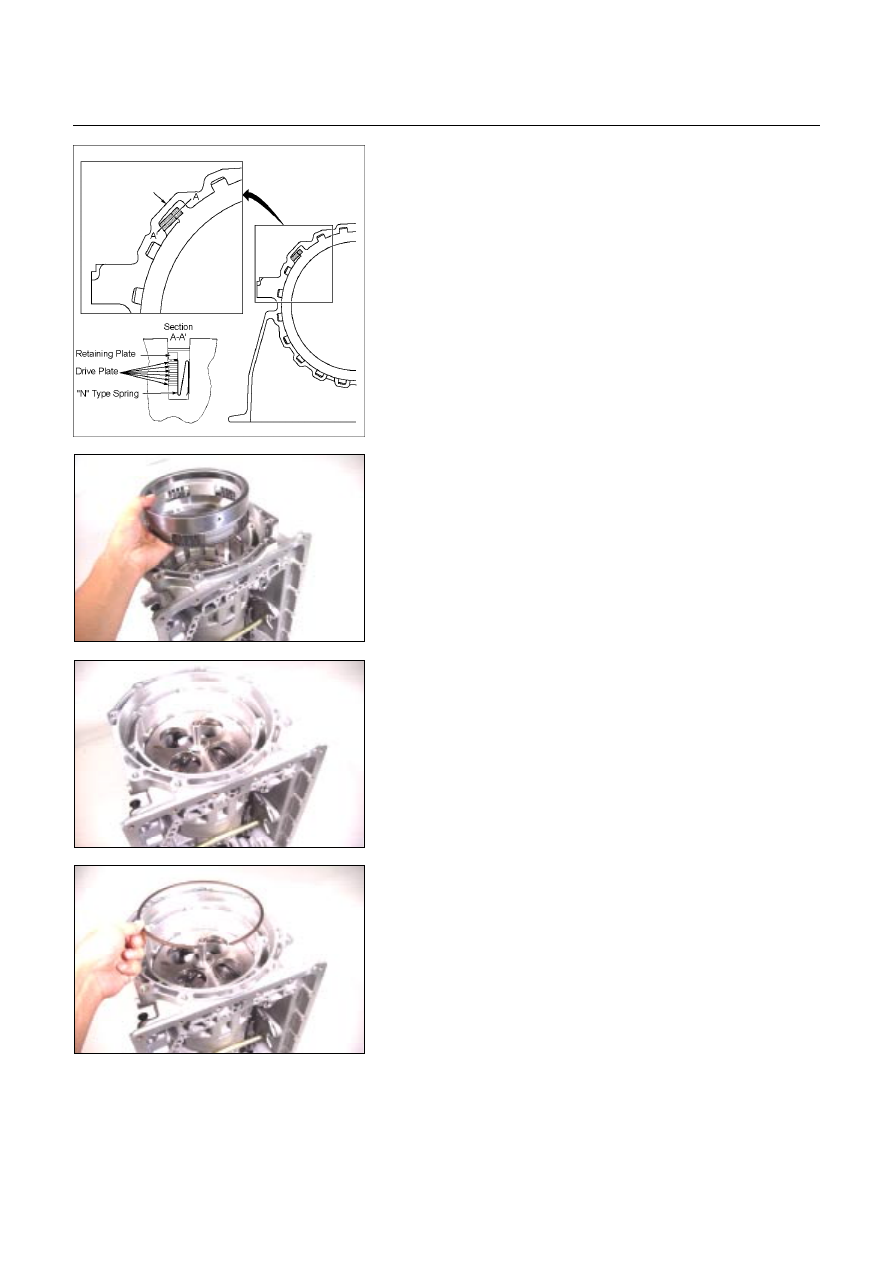

7.  Return spring and 2 – 4 brake retainer

•

  Align the transmission case groove and the 2-4 brake

retainer projection.

•

  Install the return spring and the 2-4 brake retainer.





11ASSY028









12ASSY029



•

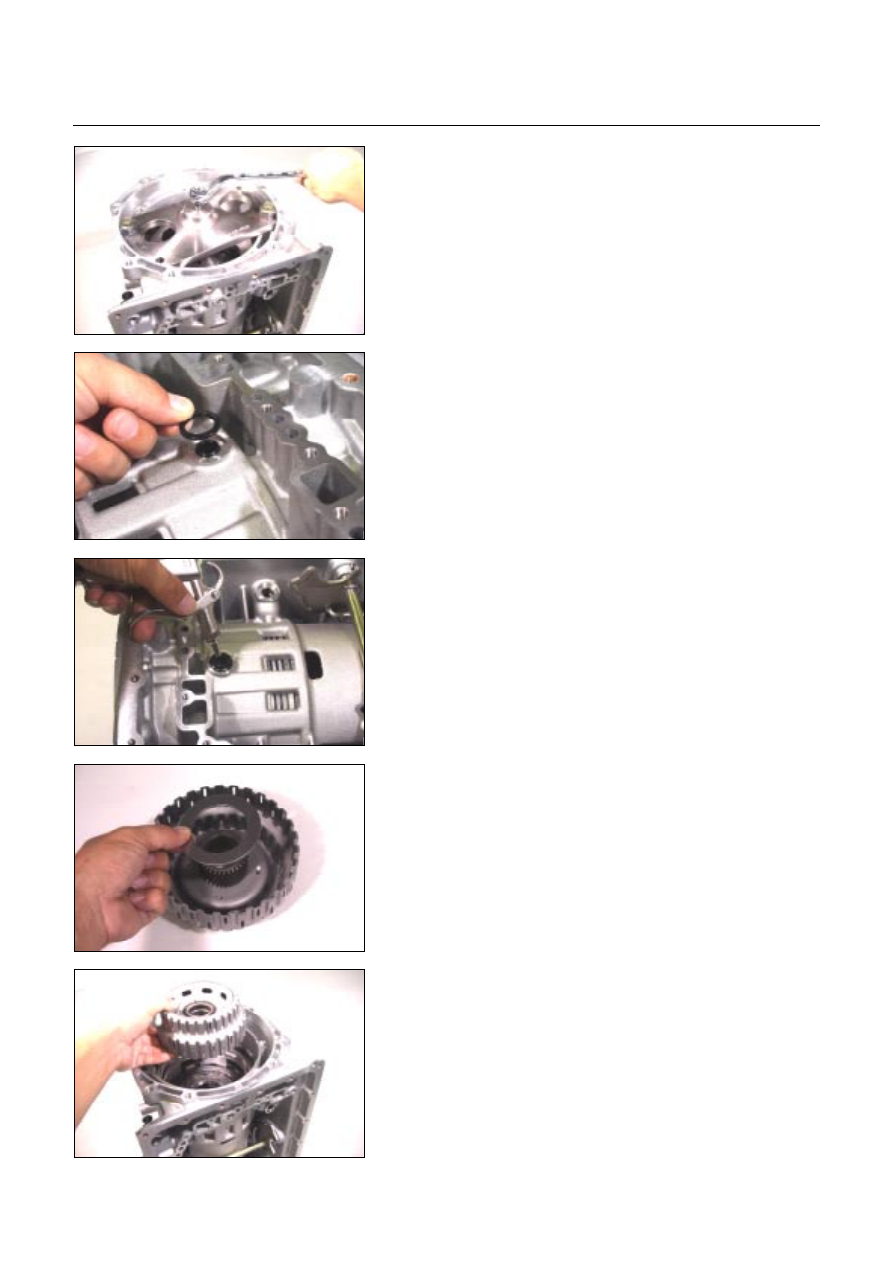

  Install the spring compressor to the transmission case.

Spring compressor: 5-8840-2764-0

NOTE:
Carefully center the spring compressor to prevent damage
to the return spring.

•

  Push the 2-4 brake retainer into place.

NOTE:
Do not push the brake retainer too far.
Damage to the return spring will result.

•

  Install the snap ring.



7A4-74  UNIT REPAIR (JR405E)





14ASSY031










17ASSY113




8.  Sleeve and seal ring

•

  Install the new sleeve and seal ring to the transmission

case.





192-4B22




•

  Force compressed air (392 kPa/4.0 kg/cm

2

) through the

transmission case oil passage to 2-4 brake operation.

If the 2-4 brake does not operate, the seal ring may be

damaged or the parts may have been installed in the

wrong order.







20ASSY037




9.  Bearing race, front sun gear, and bearing

•

  Install the bearing race to the front sun gear.

NOTE:
Apply Vaseline to the bearing race and bearing to prevent
them from falling during the installation procedure.






21ASSY040



•

  Install the front sun gear to the transmission case.



UNIT REPAIR (JR405E)  7A4-75





22ASSY042



•

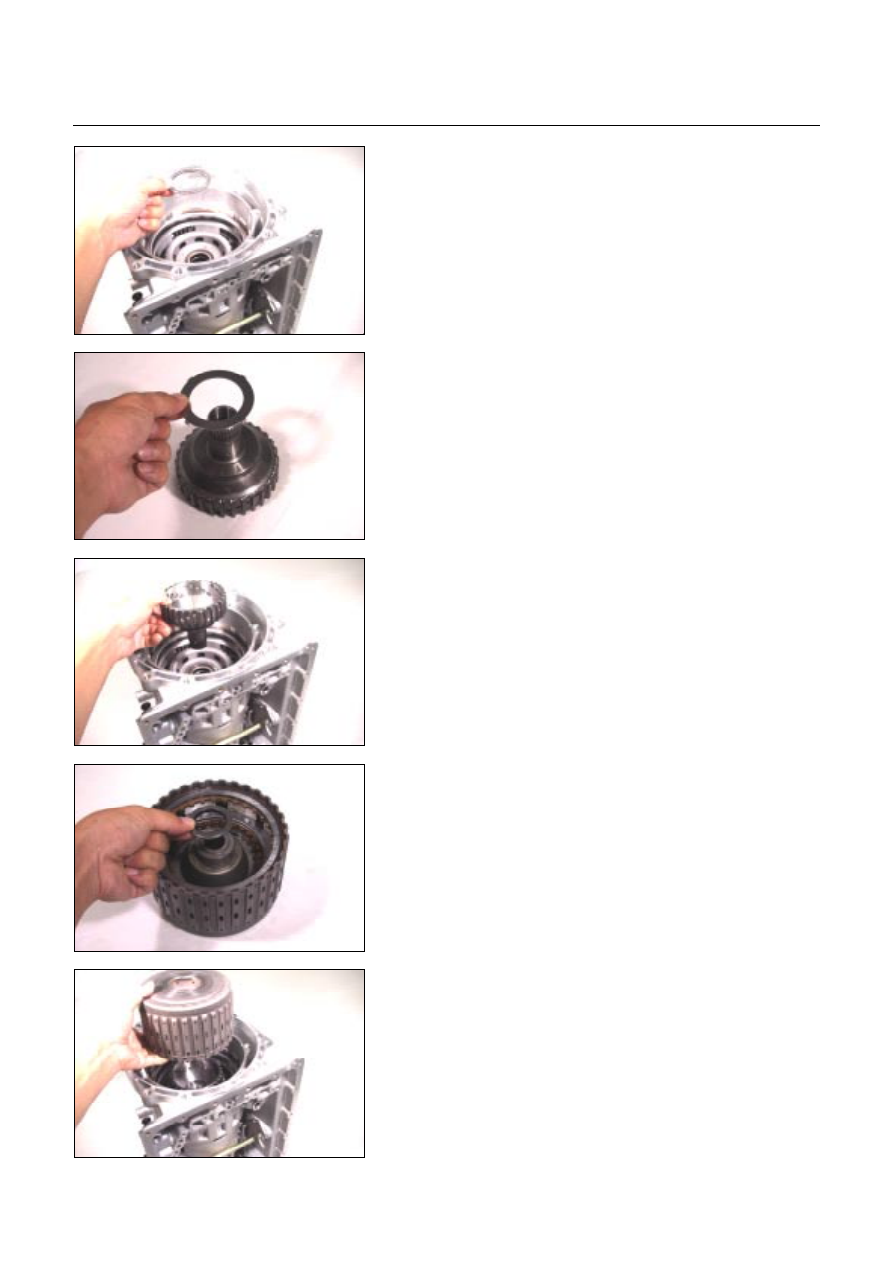

  Install the bearing to the front sun gear.







23ASSY045




10.High clutch hub and bearing race

Install the bearing race to the high clutch hub.

NOTE:
Apply Vaseline to the bearing race.






24ASSY047




•

  Install the high clutch hub and the bearing race to the

transmission case.







25R&H42




11.Clutch pack (reverse and high clutch assembly)

•

  Install the bearing (with bearing race) to the clutch pack.

NOTE:

••••

  The black side (bearing race) of the bearing must

contact the clutch pack.

••••

  Apply Vaseline to the bearing.







26ASSY049




•

  Install the clutch pack and bearing to the transmission

case.
