7A4-64  UNIT REPAIR (JR405E)





412-4B09




•

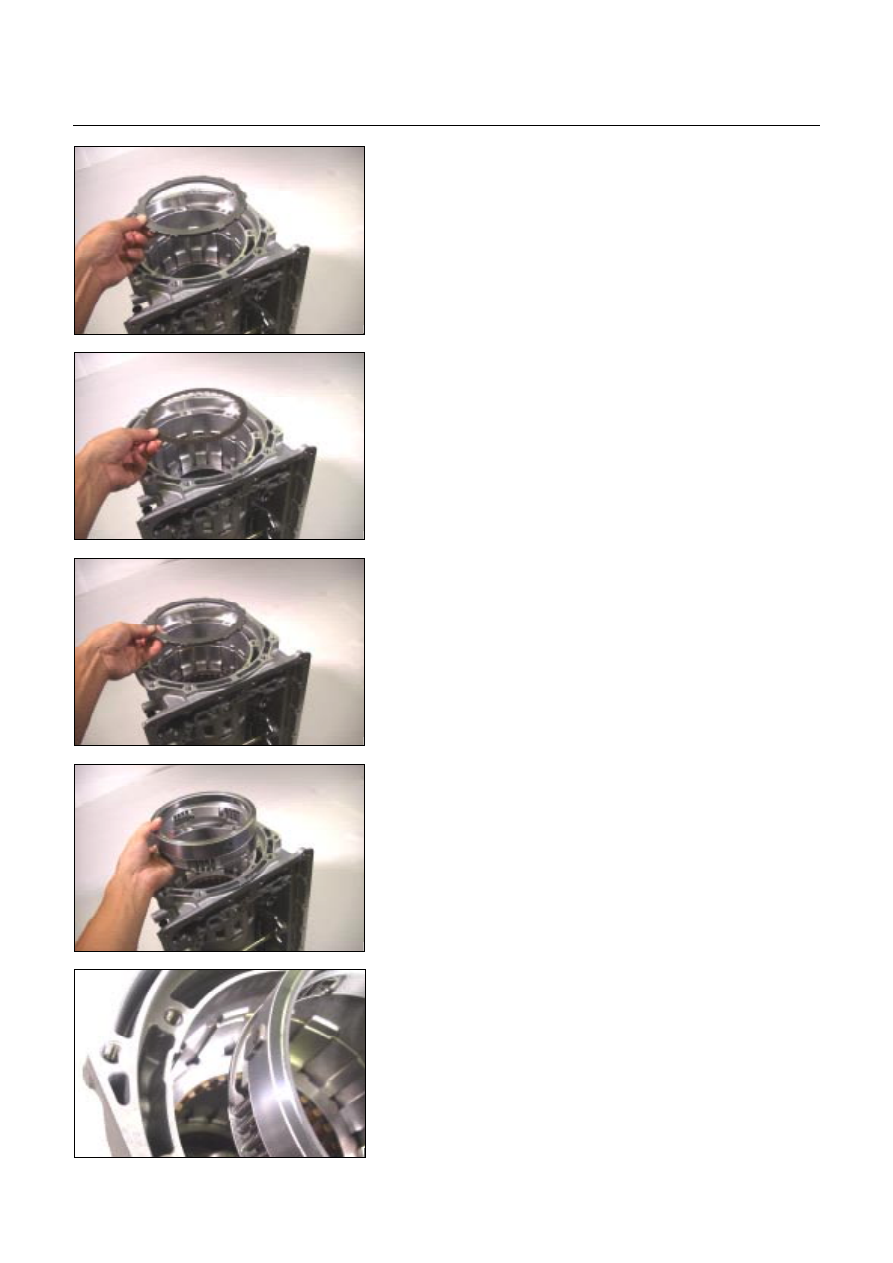

  Install the drive plate, driven plate, and the retaining

plate.







422-4B10










432-4B11










442-4B12




11.2 – 4 brake piston and 2 – 4 brake retainer

•

  Install new seal ring to the 2-4 brake piston.

•

  Install the 2-4 brake piston to the 2-4 brake retainer.







452-4B15




•

  Install the 2-4 brake piston and the 2-4 brake retainer to

the transmission case.

Pay close attention to the retainer projection from the

case groove.



UNIT REPAIR (JR405E)  7A4-65





472-4B17




•

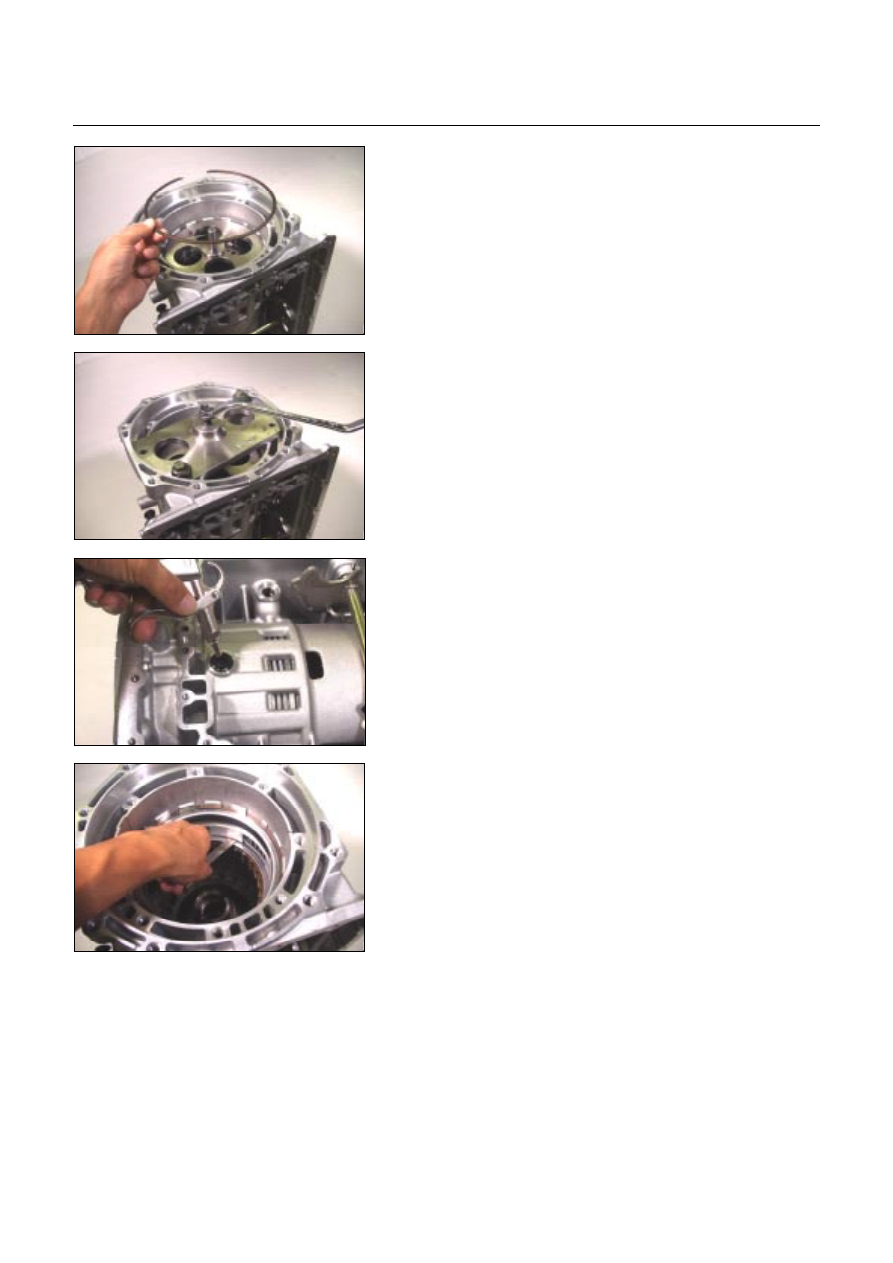

  Install the spring compressor to the transmission case.

Spring compressor: 5-8840-2764-0

NOTE:
Be sure that the spring compressor is perfectly centered
(an off-center special tool will damage the return spring).

•

  Use the spring compressor to force the 2-4 brake

retainer.







482-4B18




NOTE:
To avoid damaging the return spring, apply as little force
as possible to the 2-4 brake retainer.

•

  Install the snap ring.







492-4B22




•

  Force compressed air (392 kPa/4.0 kg/cm

2

) through the

oil passages of the transmission case to operate and

break-in the 2-4 brake.







502-4B19




•

  Measure the clearance between the 2-4 brake retainer

and the retaining plate.

If the clearance is outside the specified range, replace

the existing brake retainer with a new one of the proper

size (thickness).

2 – 4 brake retainer and retaining plate clearance:

1.0~1.4 mm (0.039~0.055 in)

Available 2-4 brake retaining plate thicknesses

5.4 mm (0.213 in)

5.6 mm (0.220 in)

5.8 mm (0.228 in)

6.0 mm (0.236 in)

6.2 mm (0.244 in)

6.4 mm (0.252 in)

•

  Use the spring compressor to release the 2-4 brake.





7A4-66  UNIT REPAIR (JR405E)





BEARING AND BEARING RACE

INSTALLATION POSITION

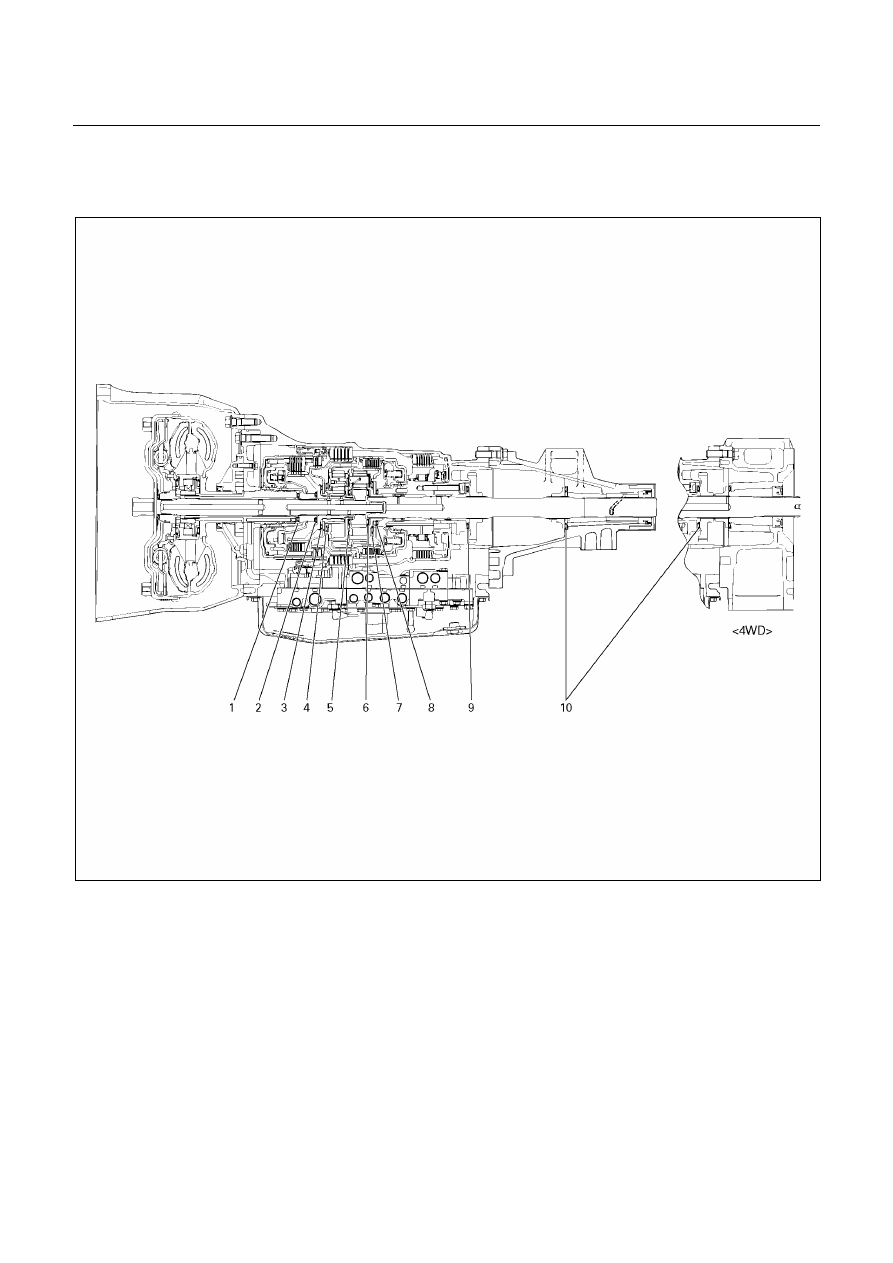

A07L300001

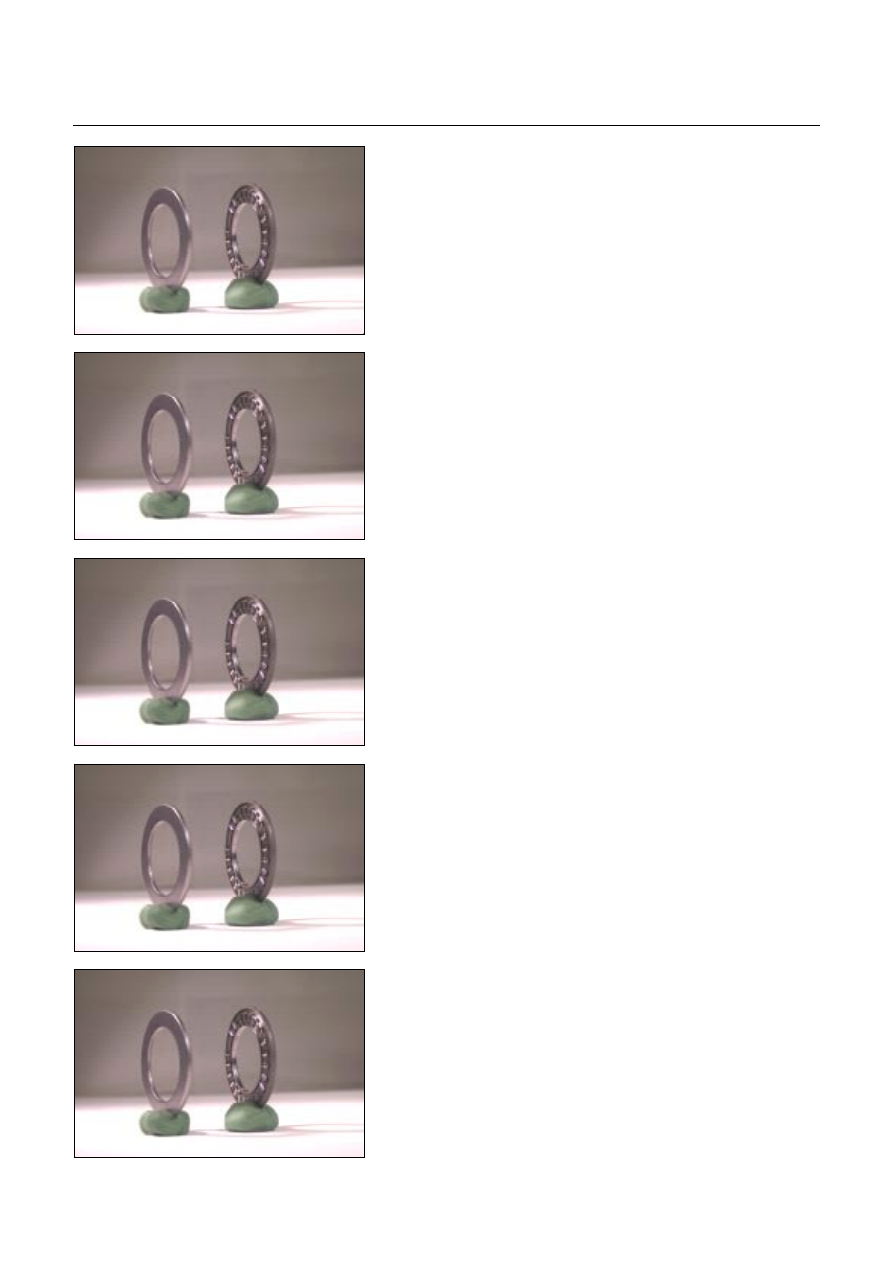

1.  Bearing and bearing race



Outside

diameter



Bearing

–

46 mm (1.811 in)






Bearing race

–

45 mm (1.772 in)



UNIT REPAIR (JR405E)  7A4-67





01BRG16




1.  Bearing and bearing race





01BRG16





Outside

diameter





01BRG16

 Bearing



–

46 mm (1.811 in)







01BRG16

 Bearing

race

–

45 mm (1.772 in)







01BRG16























2.  Bearing (with bearing race)



Outside

diameter



Bearing

–

46 mm (1.811 in)



Bearing race (black color) installation direction – Facing the

front of the transmission.







3.  Bearing and bearing race



Outside

diameter



Bearing

–

65 mm (2.559 in)



Bearing race

–

64 mm (2.520 in)









4.  Bearing and bearing race



Outside

diameter



Bearing

–

73 mm (2.874 in)



Bearing race

–

72 mm (2.835 in)









5.  Bearing (with bearing race)



Outside

diameter



Bearing

–

53 mm (2.087 in)



Bearing race (black color) installation direction – Facing the

front of the transmission.
