If any electrical equipment does not operate,
check for an open fuse.

Fuses are used in the passenger and engine
compartment. Spare fuses are provided and
can be found in the passenger compartment
fuse box.

When installing a fuse make sure the fuse is
installed in the fuse box securely.

ENGINE COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electrical
system or electronic control units or cause a
fire.

If any electrical equipment does not come on,
check for an open fuse.

1. Be sure the ignition switch and the head-

light switch are OFF.

2. Open the engine hood.

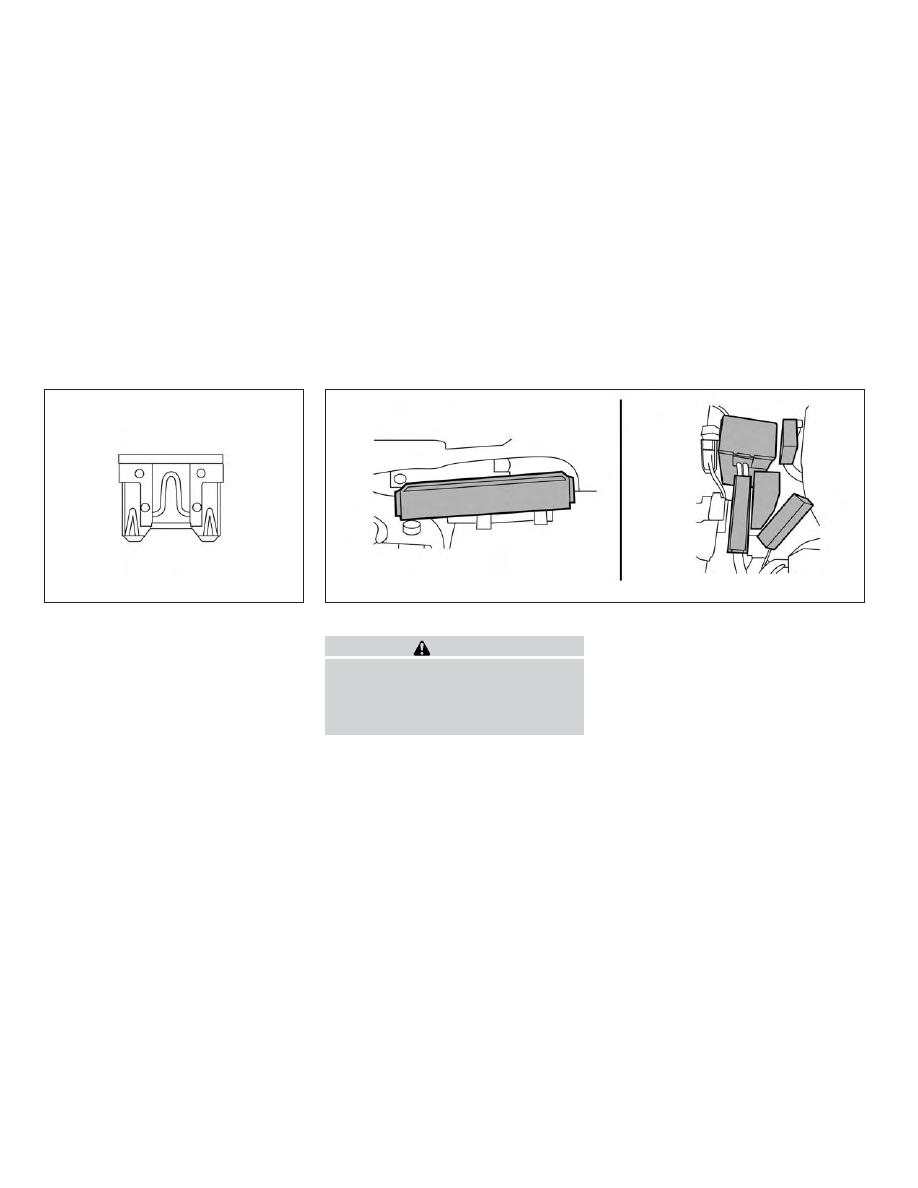

3. Remove the fuse box cover by pushing

the tab and lifting the cover up.

4. Remove the fuse with the fuse puller.

The fuse puller is located in the fuse
block in the passenger compartment.

LDI2385

LDI3117

FUSES

8-20

Do-it-yourself

5. If the fuse is open

䊊

A

, replace it with a

new fuse

䊊

B

.

6. If a new fuse also opens, have the elec-

trical system checked and repaired. It is
recommended that you visit an INFINITI
retailer for this service.

Fusible links

If the electrical equipment does not operate
and fuses are in good condition, check the
fusible links. If any of these fusible links are
melted, replace with only Genuine NISSAN
parts.

PASSENGER COMPARTMENT

WARNING

Never use a fuse of higher or lower amperage
rating than that specified on the fuse box
cover. This could damage the electrical system
or electronic control units or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.

1. Be sure the ignition switch and the head-

light switch are OFF.

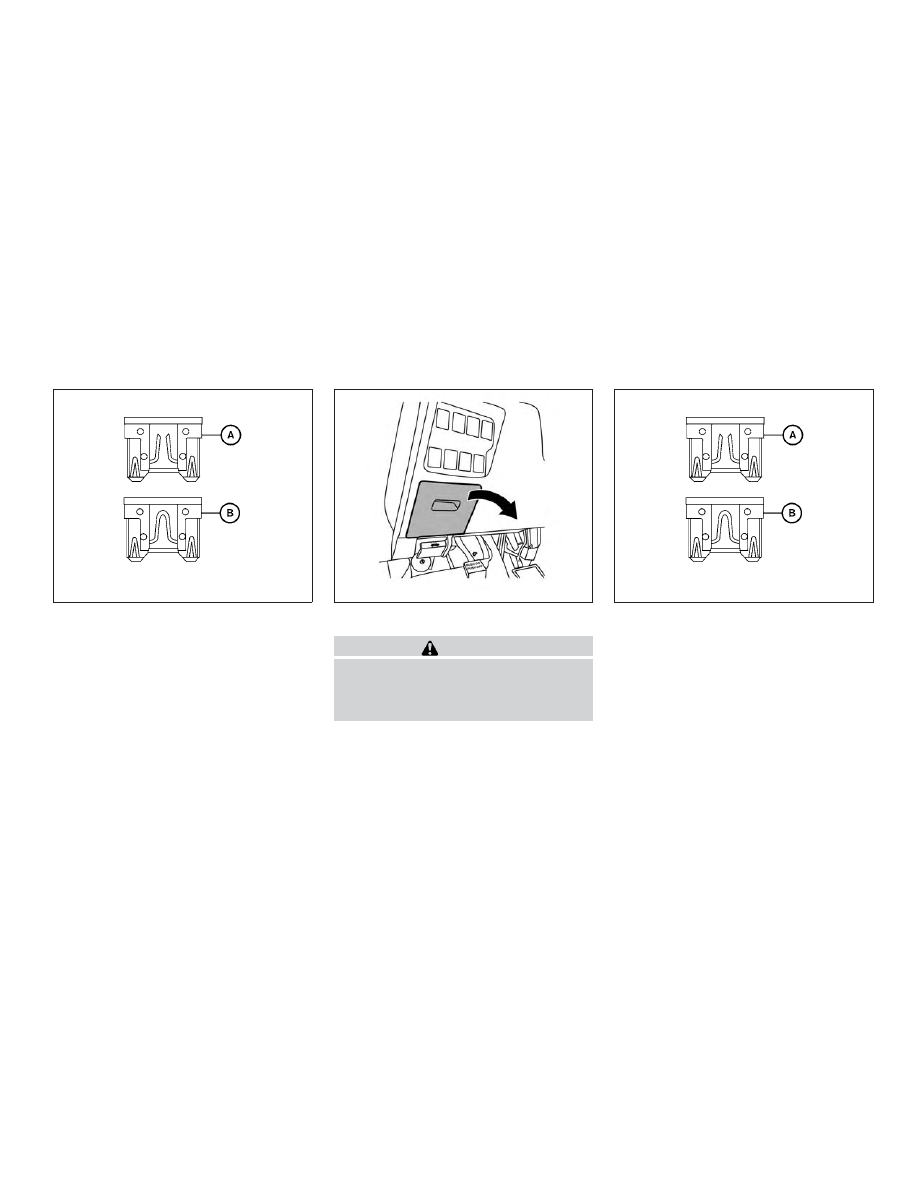

2. Pull the fuse box cover to remove.

3. Remove the fuse with the fuse puller.

4. If the fuse is open

䊊

A

, replace it with an

equivalent good fuse

䊊

B

.

5. Push the fuse box cover to install.

6. If a new fuse also opens, have the elec-

trical system checked and repaired. It is
recommended that you visit an INFINITI
retailer for this service.

LDI0456

LDI3235

LDI0456

Do-it-yourself

8-21

CAUTION

Be careful not to allow children to swallow
the battery or removed parts.

INFINITI INTELLIGENT KEY

NOTE:

Type A Intelligent Key battery removal pro-
cedure is shown, Type B is similar.

Replace the battery in the Intelligent Key as
follows:

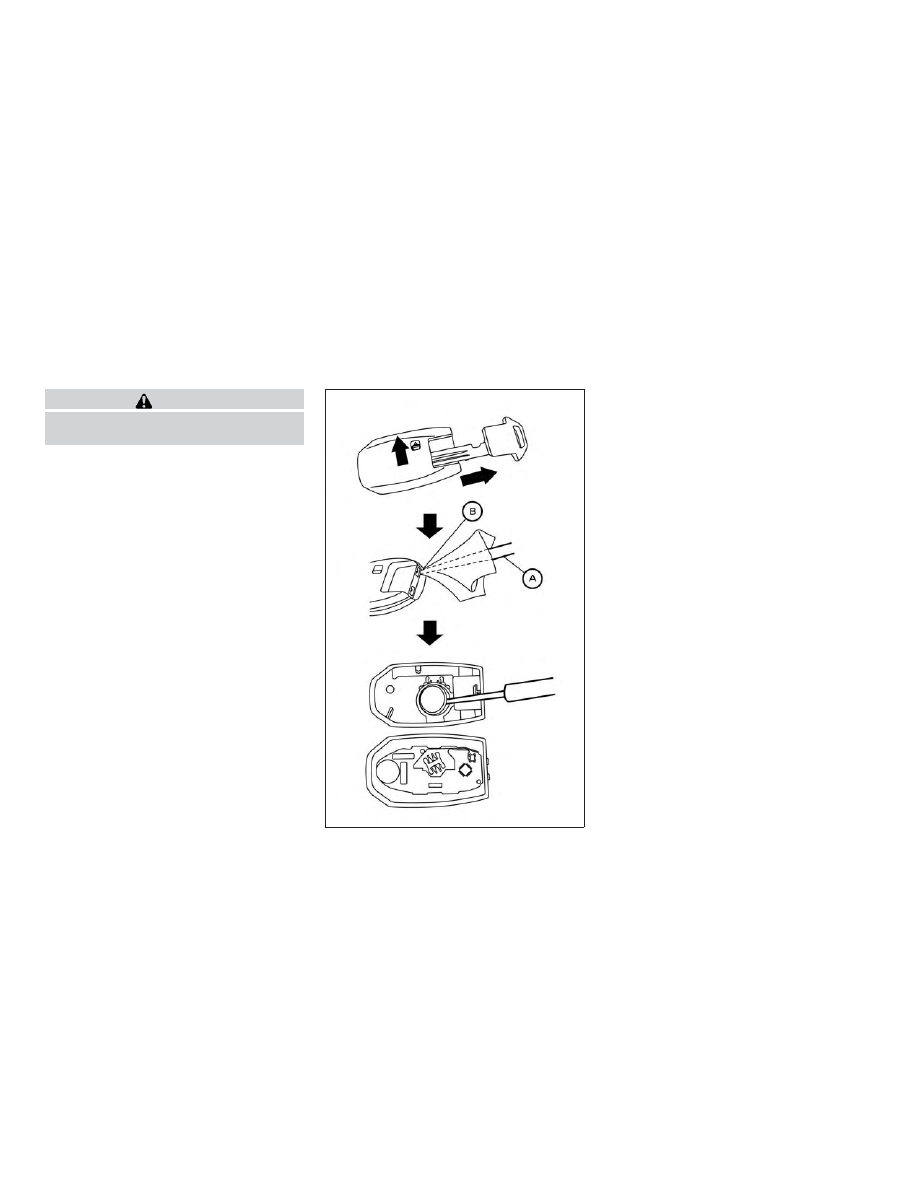

1. Remove the mechanical key from the In-

telligent Key.

2. Insert a small flathead screwdriver

䊊

A

into the slit

䊊

B

of the corner and twist it

to separate the upper part from the
lower part. Place a cloth over the screw-
driver to protect the casing.

LDI3308

BATTERY REPLACEMENT

8-22

Do-it-yourself

3. Replace the battery with a new one.

Recommended

battery:

CR2032

or

equivalent.

∙ Do not touch the internal circuit and

electric terminals as doing so could
cause a malfunction.

∙ Hold the battery by the edges. Holding

the battery across the contact points
will seriously deplete the storage ca-
pacity.

∙ Make sure that the + side faces the

bottom of the lower part.

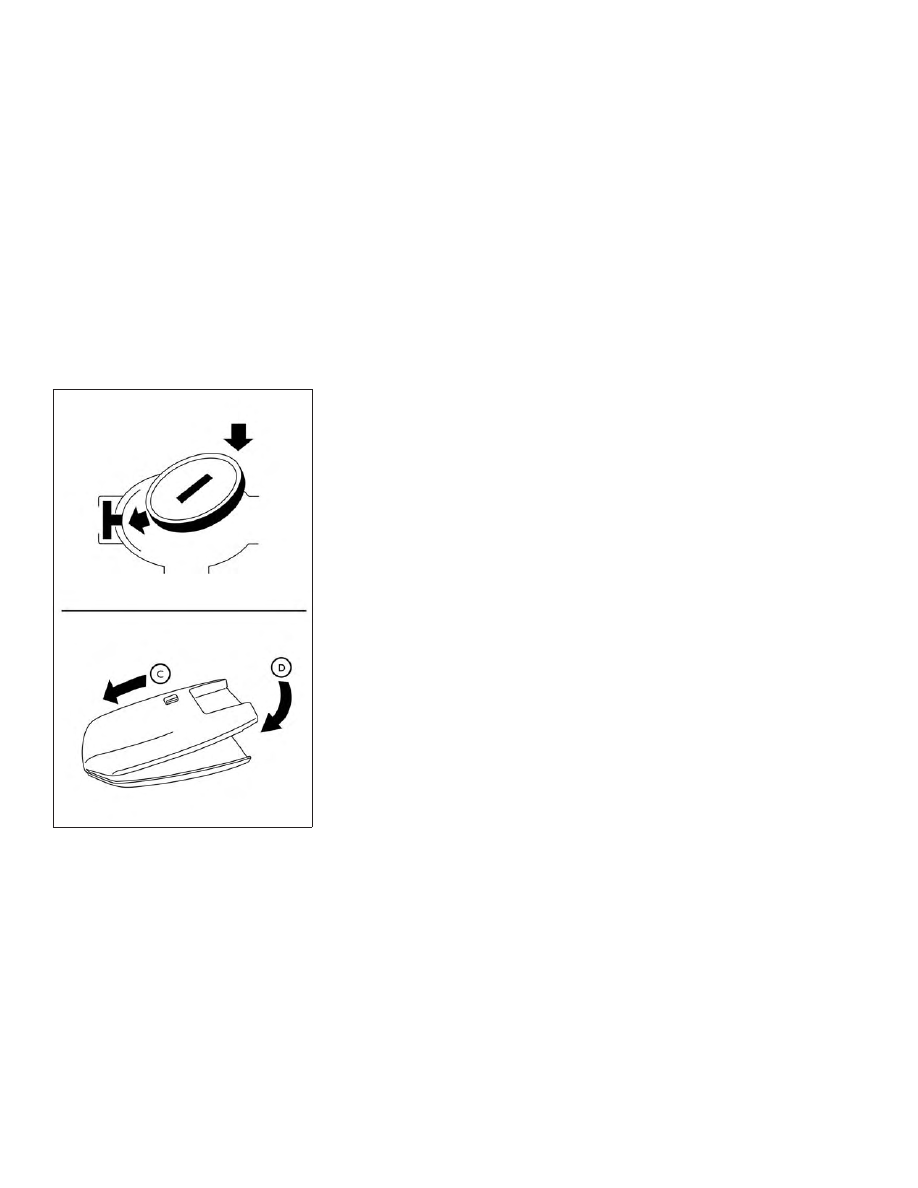

4. Close the lid securely as illustrated with

䊊

C

and

䊊

D

.

5. Operate the buttons to check the opera-

tion.

If you need assistance with replacement, it is
recommended that you visit an INFINITI re-
tailer for this service.

FCC Notice:

For USA:
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not
cause harmful interference, and (2) this de-
vice must accept any interference received,
including interference that may cause unde-
sired operation.

Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s author-
ity to operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause unde-
sired operation of the device.

LDI3309

Do-it-yourself

8-23

HEADLIGHTS

For additional information on headlight bulb
replacement, refer to the instructions out-
lined in this section.

Replacing the xenon headlight bulb
(if so equipped)

If replacement is required, it is recommended
that you visit an INFINITI retailer for this
service.

WARNING

c

HIGH VOLTAGE

When xenon headlights are on, they pro-
duce a high voltage. To prevent an electric
shock, never attempt to modify or disas-
semble. Always have your xenon headlights
replaced by a certified service technician.
For additional information, refer to “Head-
light and turn signal switch” in the “Instru-
ments and controls” section of this manual.

Replacing the LED headlight bulb
(if so equipped)

If LED headlight bulb replacement is re-
quired, it is recommended that you visit an
INFINITI retailer for this service.

FOG LIGHTS

For additional information on fog light bulb
replacement, refer to the instructions out-
lined in this section.

Replacing the LED fog light bulb

If LED fog light bulb replacement is required,
it is recommended that you visit an INFINITI
retailer for this service.

LIGHTS

8-24

Do-it-yourself

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight assembly (Type A) (if so equipped)*

High/Low

35

D2S

Park/Daytime running

—

—

Turn

28/8

7444NA

Side marker

—

—

Headlight assembly (Type B) (if so equipped)*

High/Low

—

—

Park/Daytime running

—

—

Turn

28/8

7444NA

Side marker

—

—

Door mirror turn signal light*

—

—

Front fog light

—

—

Map light*

8

—

Footwell light*

3.4

158

Personal light*

8

—

Glove box light*

1.4

—

Step light*

3.8

194

Courtesy light*

—

—

Puddle light*

—

—

Vanity mirror light*

1.8

—

Cargo light*

8

—

High-mounted stop light*

—

—

Rear combination light

Tail/Stop*

—

—

Turn

21

W21W

Backup (reversing) assembly*

Backup

16

921

Tail

—

—

License plate light*

5

W5W

* It is recommended that you visit an INFINITI retailer for replacement.

Always check with the Parts Department at
an INFINITI retailer for the latest parts infor-
mation.

Do-it-yourself

8-25

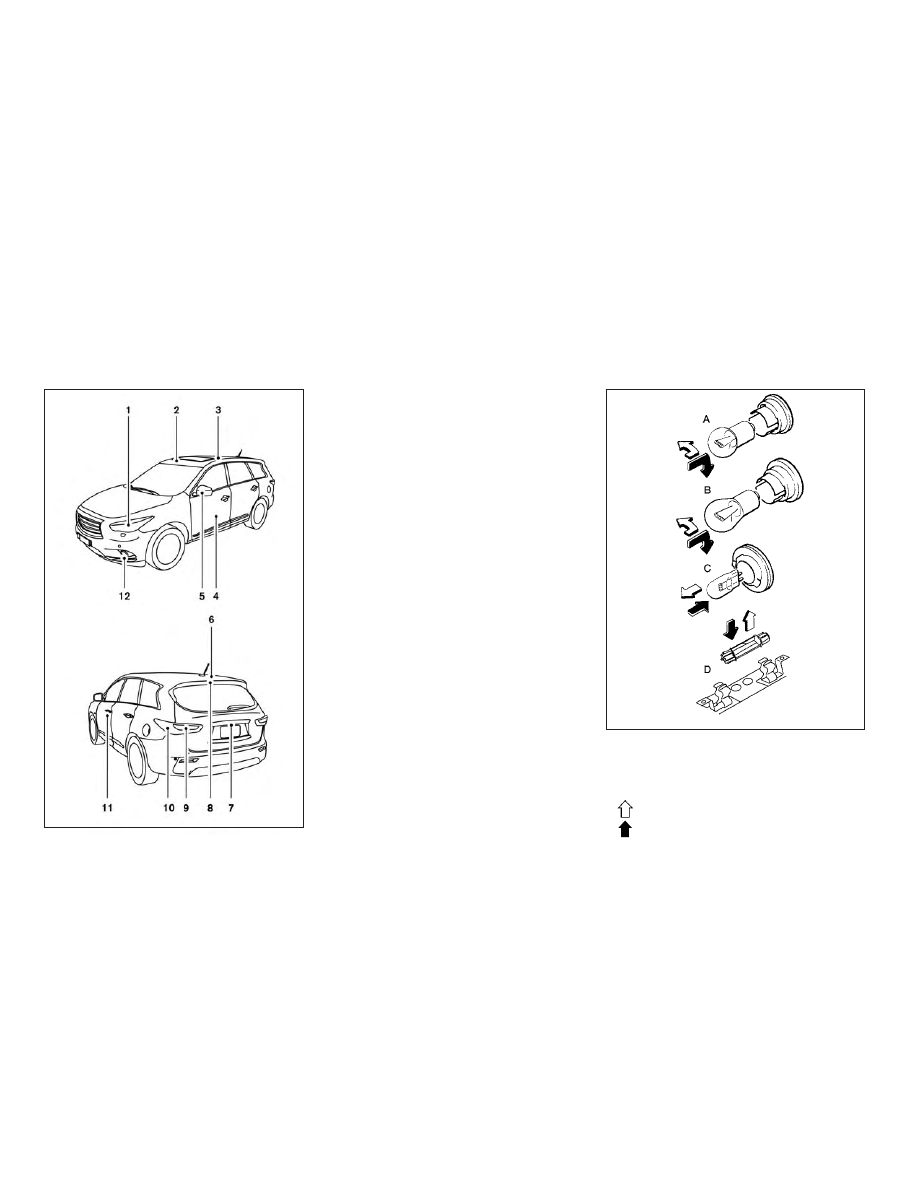

1.

Headlight assembly

2

Map light

3

Personal light

4

Step light

5.

Door mirror turn signal light

6.

Cargo light

7.

License light

8.

High-mounted stop light

9.

Backup (reversing) assembly

10.

Rear combination light

11.

Puddle light

12.

Fog light

Replacement procedures

All other lights are either type A, B, C or D. When
replacing a bulb, first remove the lens, light
and/or cover using a cloth and suitable tool.

Indicates bulb removal

Indicates bulb installation

LDI2941

WDI0263

8-26

Do-it-yourself

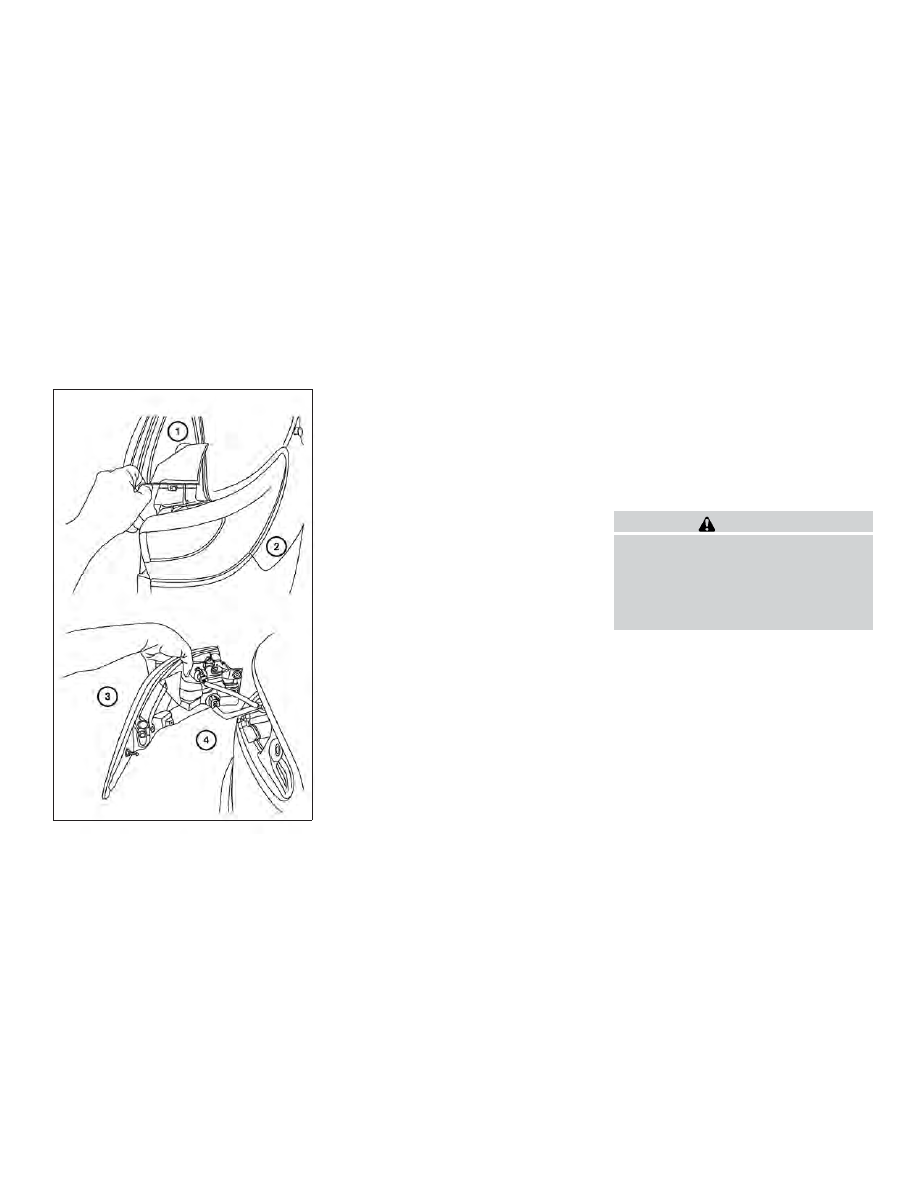

1. Remove the trim surrounding

䊊

1

the

housing.

2. Remove the two screws holding the as-

sembly

䊊

2

to the vehicle.

3. Remove the assembly

䊊

3

.

4. Replace the necessary bulbs

䊊

4

.

If you have a flat tire, refer to “Flat tire” in
the “In case of emergency” section of this
manual.

TIRE PRESSURE

Tire Pressure Monitoring System
(TPMS)

WARNING

Radio waves could adversely affect
electric medical equipment. Those
who use a pacemaker should contact
the

electric

medical

equipment

manufacturer for the possible influ-
ences before use.

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS).
It monitors tire pressure of all tires
except the spare. When the low tire
pressure warning light is lit and the
“Tire Pressure Low – Add Air” warning
appears in the vehicle information dis-
play, one or more of your tires is sig-
nificantly under-inflated. If equipped,
the system also displays pressure of all
tires (except the spare tire) on the dis-

Rear combination light

LDI2085

WHEELS AND TIRES

Do-it-yourself

8-27

play screen by sending a signal from a
sensor that is installed in each wheel.

The TPMS will activate only when the
vehicle is driven at speeds above
16 mph (25 km/h). Also, this system
may not detect a sudden drop in tire
pressure (for example a flat tire while
driving).

For additional information, refer to
“Low tire pressure warning light” in the
“Instruments and controls” section,
“Tire Pressure Monitoring System
(TPMS)” in the “Starting and driving”
section and “Flat tire” in the “In case of
emergency” section of this manual.

Tire inflation pressure

Check the tire pressures (including the
spare) often and always prior to long
distance trips. The recommended tire
pressure specifications are shown on
the F.M.V.S.S./C.M.V.S.S. certifica-
tion label or the Tire and Loading In-
formation label under the “Cold Tire
Pressure” heading. The Tire and Load-
ing Information label is affixed to the

driver side center pillar. Tire pressures
should be checked regularly because:

∙ Most tires naturally lose air over

time.

∙ Tires can lose air suddenly when

driven over potholes or other ob-
jects or if the vehicle strikes a curb
while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle has
been parked for 3 or more hours, or
driven less than 1 mile (1.6 km) at mod-
erate speeds.

TPMS with Tire Inflation Indicator
provides visual and audible signals
outside the vehicle for inflating the
tires to the recommended COLD tire
pressure. For additional information,
refer to “TPMS with Tire Inflation In-
dicator” in the “Starting and driving”
section of this manual.

Incorrect tire pressure, including un-
der inflation, may adversely affect
tire life and vehicle handling.

WARNING

∙ Improperly inflated tires can fail

suddenly and cause an accident.

∙ The Gross Vehicle Weight Rating

(GVWR)

is

located

on

the

F.M.V.S.S./C.M.V.S.S.

certifica-

tion label. The vehicle weight ca-
pacity is indicated on the Tire and
Loading Information label. Do not
load your vehicle beyond this ca-
pacity. Overloading your vehicle
may result in reduced tire life, un-
safe operating conditions due to
premature tire failure, or unfavor-
able handling characteristics and
could also lead to a serious acci-
dent. Loading beyond the speci-
fied capacity may also result in
failure

of

other

vehicle

components.

∙ Before taking a long trip, or when-

ever you heavily load your vehicle,
use a tire pressure gauge to ensure
that the tire pressures are at the
specified level.

8-28

Do-it-yourself

∙ For additional information re-

garding tires, refer to “Important
Tire Safety Information” (US) or
“Tire

Safety

Information”

(Canada) in the Warranty Infor-
mation Booklet.

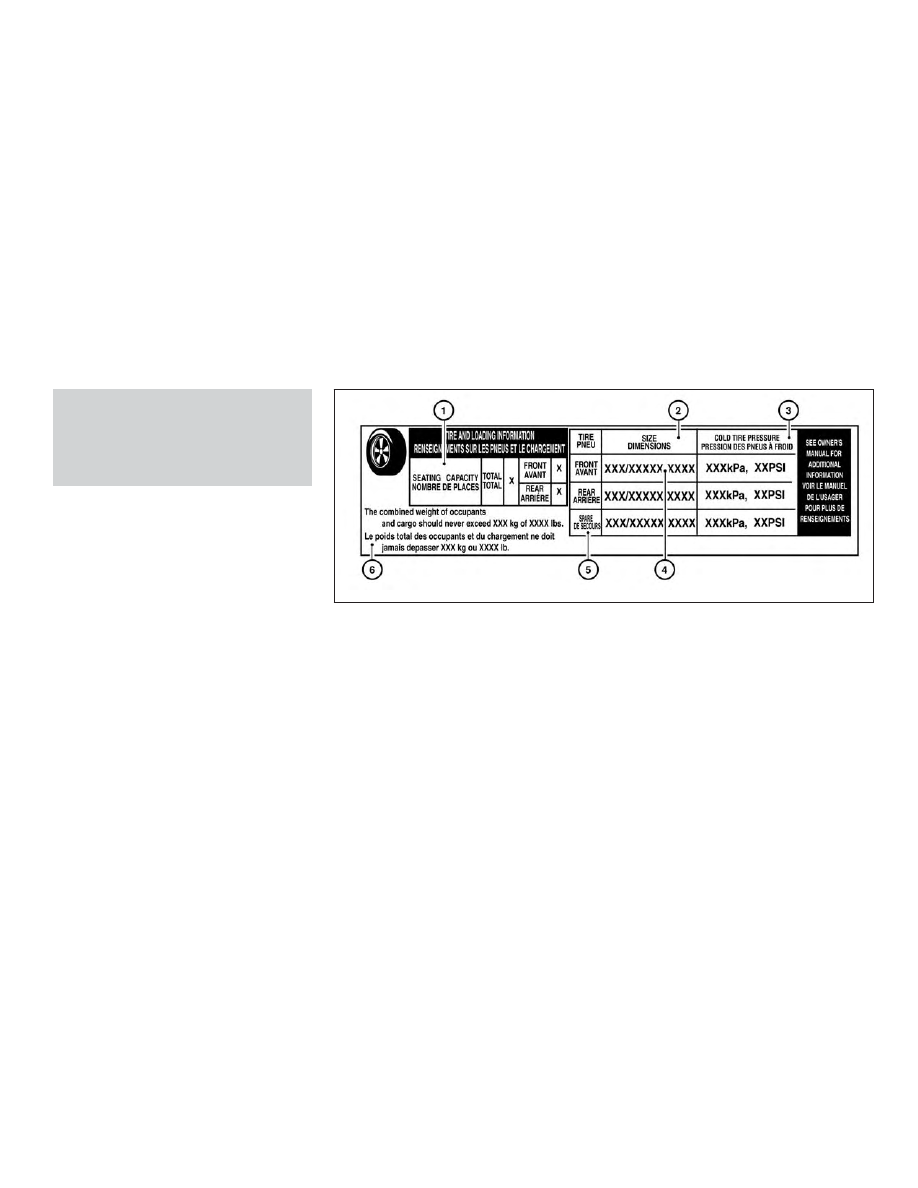

Tire and Loading Information label

䊊

1

Seating capacity: The maximum
number of occupants that can be
seated in the vehicle.

䊊

2

Original tire size: The size of the
tires originally installed on the ve-
hicle at the factory.

䊊

3

Cold tire pressure: Inflate the tires
to this pressure when the tires are
cold. Tires are considered COLD
after the vehicle has been parked
for 3 or more hours, or driven less
than 1 mile (1.6 km) at moderate

speeds. The recommended cold
tire inflation is set by the manu-
facturer to provide the best bal-
ance of tire wear, vehicle handling,
driveability, tire noise, etc., up to
the vehicle’s GVWR.

䊊

4

Tire size - refer to “Tire labeling” in
this section.

䊊

5

Spare tire size.

䊊

6

Vehicle load limit: Refer to “Ve-
hicle loading information” in the
“Technical and consumer informa-
tion” section of this manual.

LDI2737

Do-it-yourself

8-29

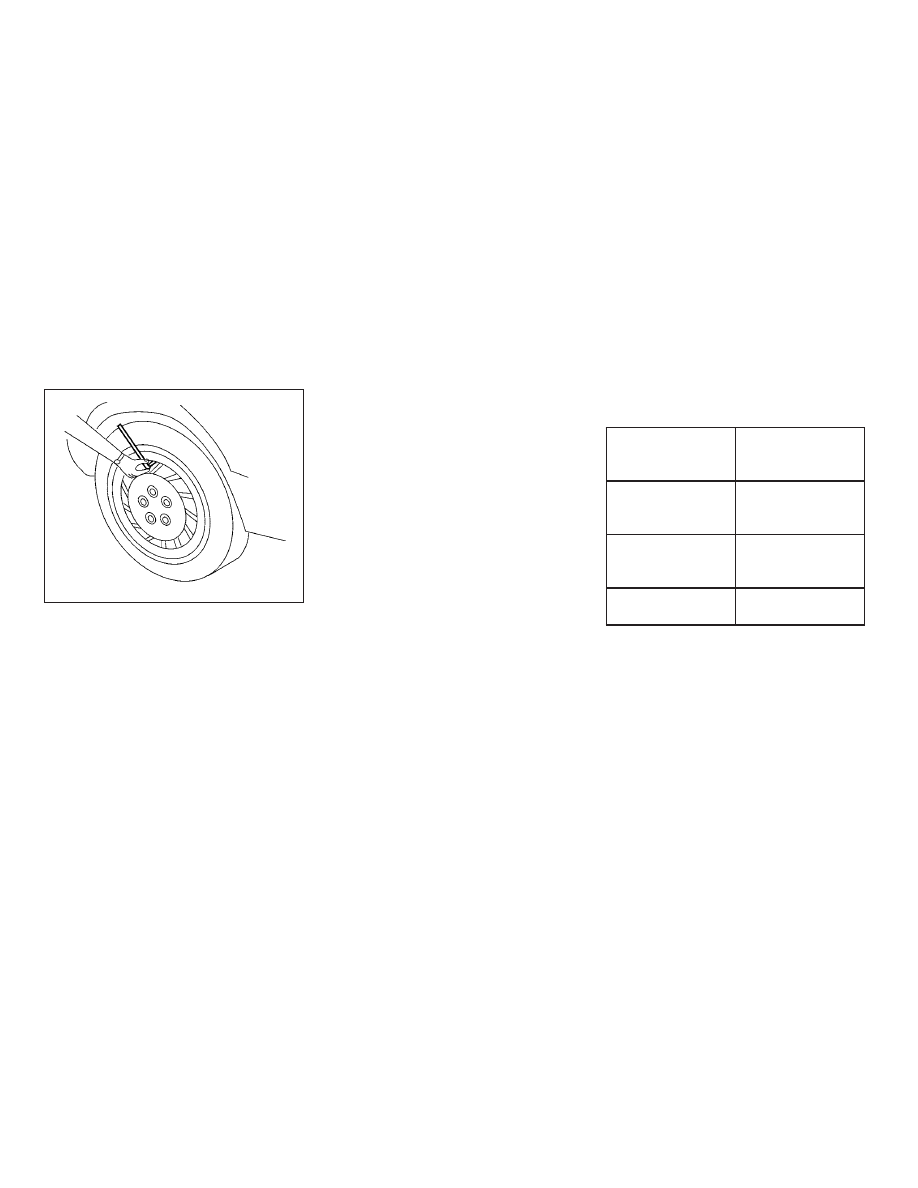

Checking tire pressure

1. Remove the valve stem cap from

the tire.

2. Press

the

pressure

gauge

squarely onto the valve stem. Do
not press too hard or force the
valve stem sideways, or air will
escape. If the hissing sound of air
escaping from the tire is heard
while checking the pressure, re-
position the gauge to eliminate
this leakage.

3. Remove the gauge.

4. Read the tire pressure on the

gauge stem and compare to the
specification shown on the Tire
and Loading Information label.

5. Add air to the tire as needed. If

too much air is added, press the
core of the valve stem briefly with
the tip of the gauge stem to re-
lease pressure. Recheck the pres-
sure and add or release air as
needed.

6. Install the valve stem cap.

7. Check the pressure of all other

tires, including the spare.

Size

Cold Tire
Inflation
Pressure

Front and Rear
Original Tire:
235/65R18

33 psi, 230 kPa

Front and Rear
Original Tire:
235/55R20

35 psi, 240 kPa

Spare Tire:
T165/90D18

60 psi, 420 kPa

LDI0393

8-30

Do-it-yourself

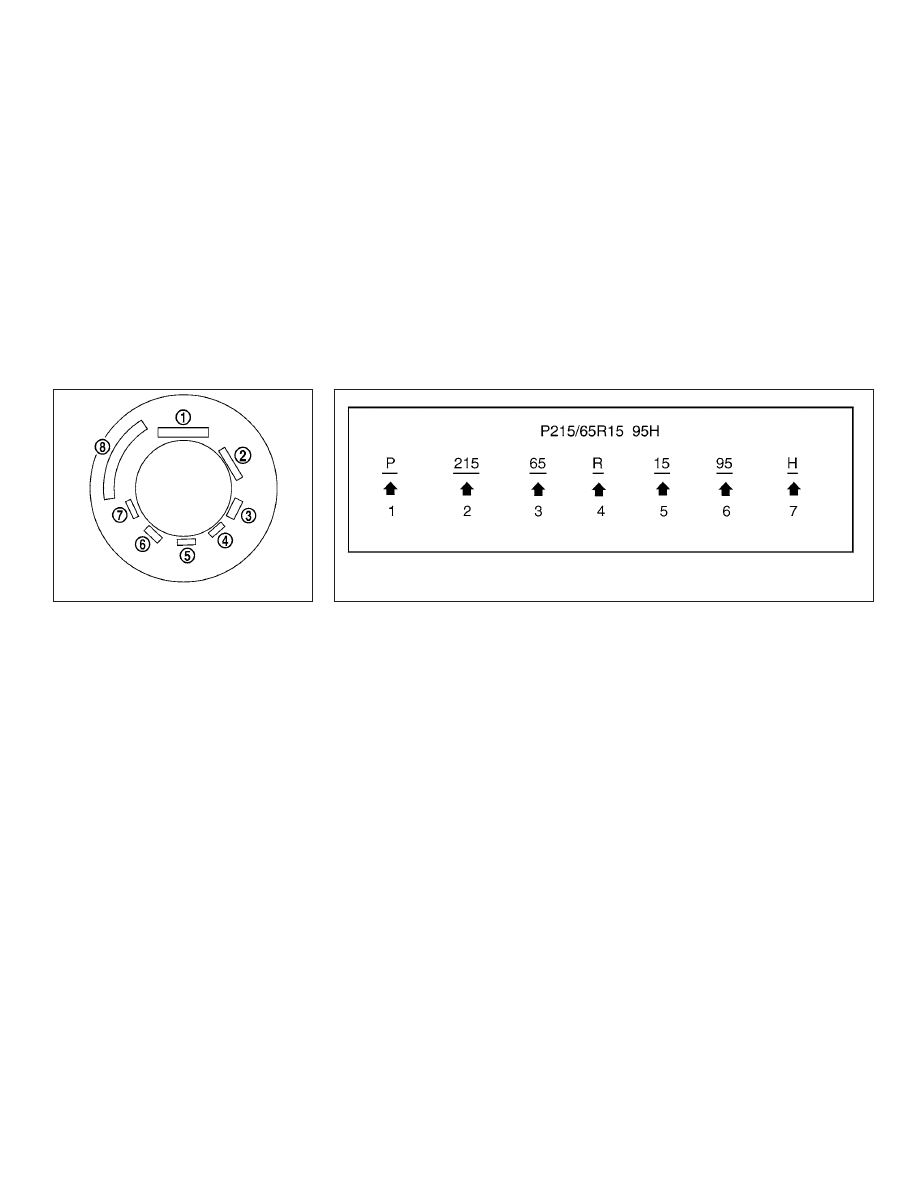

TIRE LABELING

Federal law requires tire manufactur-
ers to place standardized information
on the sidewall of all tires. This infor-
mation identifies and describes the
fundamental characteristics of the tire
and also provides the Tire Identifica-
tion Number (TIN) for safety standard
certification. The TIN can be used to
identify the tire in case of a recall.

䊊

1

Tire size
(example: P215/65R15 95H)

1. P: The “P” indicates the tire is de-

signed for passenger vehicles (not
all tires have this information).

2. Three-digit number (215): This

number gives the width in millime-
ters of the tire from sidewall edge
to sidewall edge.

3. Two-digit number (65): This num-

ber, known as the aspect ratio,
gives the tire’s ratio of height to
width.

4. R: The “R” stands for radial.

5. Two-digit number (15): This num-

ber is the wheel or rim diameter in
inches.

Example

WDI0394

Example

WDI0395

Do-it-yourself

8-31

6. Two- or three-digit number (95):

This number is the tire’s load in-
dex. It is a measurement of how
much weight each tire can sup-
port. You may not find this infor-
mation on all tires because it is not
required by law.

7. H: Tire speed rating. You should

not drive the vehicle faster than
the tire speed rating.

䊊

2

TIN (Tire Identification Number)
for a new tire (example: DOT XX XX
XXX XXXX)

1. DOT: Abbreviation for the “De-

partment Of Transportation”. The
symbol can be placed above, be-
low or to the left or right of the
Tire Identification Number.

2. Two-digit code: Manufacturer’s

identification mark.

3. Two-digit code: Tire size.

4. Three-digit code: Tire type code

(Optional).

5. Four numbers represent the week

and year the tire was built. For
example,

the

numbers

3103

means the 31st week of 2003. If
these numbers are missing then
look on the other sidewall of the
tire.

Example

LDI2786

8-32

Do-it-yourself

䊊

3

Tire ply composition and material

The number of layers or plies of
rubber-coated fabric in the tire. Tire
manufacturers also must indicate the
materials in the tire, which include
steel, nylon, polyester and others.

䊊

4

Maximum permissible inflation

pressure

This number is the greatest amount of
air pressure that should be put in the
tire. Do not exceed the maximum per-
missible inflation pressure.

䊊

5

Maximum load rating

This number indicates the maximum
load in kilograms and pounds that can
be carried by the tire. When replacing
the tires on the vehicle, always use a
tire that has the same load rating as
the factory installed tire.

䊊

6

Term of “tubeless” or “tube type”

Indicates whether the tire requires an
inner tube (“tube type”) or not (“tube-
less”).

䊊

7

The word “radial”

The word “radial” is shown if the tire
has radial structure.

䊊

8

Manufacturer or brand name

Manufacturer

or

brand

name

is

shown.

Other Tire-related Terminology

In addition to the many terms that are
defined throughout this section, In-
tended Outboard Sidewall is (1) the
sidewall that contains a whitewall,
bears white lettering or bears manu-
facturer, brand, and/or model name
molding that is higher or deeper than
the same molding on the other side-
wall of the tire, or (2) the outward
facing sidewall of an asymmetrical tire
that has a particular side that must
always face outward when mounted
on a vehicle.

TYPES OF TIRES

WARNING

∙ When changing or replacing tires, be sure

all four tires are of the same type (i.e.,
Summer, All Season or Snow) and con-
struction. An INFINITI retailer may be
able to help you with information about
tire

type,

size,

speed

rating

and

availability.

∙ Replacement tires may have a lower

speed rating than the factory equipped
tires, and may not match the potential
maximum vehicle speed. Never exceed
the maximum speed rating of the tire.

∙ Replacing tires with those not originally

specified by INFINITI could affect the
proper operation of the low tire pressure
warning system.

Do-it-yourself

8-33

∙ Always use tires of the same type, size,

brand, construction and tread pattern on
all four wheels. Failure to do so may result
in a circumference difference between
tires on the front and rear axles which can
cause the Vehicle Dynamic Control (VDC)
system to malfunction resulting in per-
sonal injury or death, excessive tire wear
and may damage the transmission, trans-
fer case and differential gears.

∙ For additional information regarding

tires, refer to “Important Tire Safety In-
formation” (US) or “Tire Safety Informa-
tion” (Canada) in the Warranty Informa-
tion Booklet.

All-Wheel Drive (AWD) models

CAUTION

∙ ONLY use spare tires specified for the

AWD model.

If excessive tire wear is found, it is recom-
mended that all four tires be replaced with
tires of the same size, brand, construction
and tread pattern. The tire pressure and
wheel alignment should also be checked and
corrected as necessary. It is recommended
that you visit an INFINITI retailer for this
service.

All season tires

INFINITI specifies All Season tires on some
models to provide good performance all year,
including snowy and icy road conditions. All
Season tires are identified by ALL SEASON
and/or M&S on the tire sidewall. Snow tires
have better snow traction than All Season
tires and may be more appropriate in some
areas.

Summer tires

INFINITI specifies summer tires on some
models to provide superior performance on
dry roads. Summer tire performance is sub-
stantially reduced in snow and ice. Summer
tires do not have the tire traction rating
“M&S” on the tire sidewall.

If you plan to operate your vehicle in snowy or
icy conditions, INFINITI recommends the use
of SNOW tires or ALL SEASON tires on all
four wheels.

Snow tires

If snow tires are needed, it is necessary to
select tires equivalent in size and load rating
to the original equipment tires. If you do not,
it can adversely affect the safety and han-
dling of your vehicle.

Generally, snow tires have lower speed rat-
ings than factory equipped tires and may not
match the potential maximum vehicle speed.
Never exceed the maximum speed rating of
the tire.

If you install snow tires, they must be the
same size, brand, construction and tread pat-
tern on all four wheels.

For additional traction on icy roads, studded
tires may be used. However, some U.S. states
and Canadian provinces prohibit their use.
Check local, state and provincial laws before
installing studded tires. Skid and traction ca-
pabilities of studded snow tires on wet or dry
surfaces may be poorer than that of non-
studded snow tires.

TIRE CHAINS

CAUTION

Tire chains/cables should not be installed
on 235/55R20 size tires. Installation of the
tire chains/cables on 235/55R20 size tires
will cause damage to the vehicle. If you plan
to use tire chains/cables, you should install
235/65R18 size tires on your vehicle.

Use of tire chains may be prohibited accord-
ing to location. Check the local laws before
installing tire chains. When installing tire

8-34

Do-it-yourself

chains, make sure they are the proper size for
the tires on your vehicle and are installed
according to the chain manufacturer’s sug-
gestions. Use only SAE class “S” chains. Class
“S” chains are used on vehicles with restricted
tire to vehicle clearance. Vehicles that can use
Class “S” chains are designed to meet the
minimum clearances between the tire and the
closest vehicle suspension or body compo-
nent required to accommodate the use of a
winter traction device (tire chains or cables).
The minimum clearances are determined us-
ing the factory equipped tire size. Other types
may damage your vehicle. Use chain tension-
ers when recommended by the tire chain
manufacturer to ensure a tight fit. Loose end
links of the tire chain must be secured or
removed to prevent the possibility of whip-
ping action damage to the fenders or under-
body. If possible, avoid fully loading your ve-
hicle when using tire chains. In addition, drive
at a reduced speed. Otherwise, your vehicle
may be damaged and/or vehicle handling
and performance may be adversely affected.

Do not use tire chains on dry roads. Driving
with chains in such conditions can cause
damage to the various mechanisms of the
vehicle due to some overstress.

CHANGING WHEELS AND TIRES

Tire rotation

INFINITI recommends rotating the
tires every 5,000 miles (8,000 km).

For additional information on tire re-
placing procedures, refer to “Flat tire”
in the “In case of emergency” section
of this manual.

As soon as possible, tighten the wheel
nuts to the specified torque with a
torque wrench.

Wheel nut tightening torque:

83 ft-lb (113 N·m)

The wheel nuts must be kept tight-
ened to specifications at all times. It is
recommended that wheel nuts be
tightened to specification at each tire
rotation interval.

WARNING

∙ After rotating the tires, check and

adjust the tire pressure.

∙ Retighten the wheel nuts when the

vehicle

has

been

driven

for

600 miles (1,000 km) (also in
cases of a flat tire, etc.).

∙ Do not include the spare tire in the

tire rotation.

∙ For additional information re-

garding tires, refer to “Important
Tire Safety Information” (US) or
“Tire

Safety

Information”

(Canada) in the Warranty Infor-
mation Booklet.

WDI0258

Do-it-yourself

8-35
