The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine

NISSAN

Long

Life

Antifreeze/Coolant (blue) and 50% water to
provide year-round antifreeze and coolant
protection. The antifreeze solution contains
rust and corrosion inhibitors. Additional en-
gine cooling system additives are not neces-
sary.

WARNING

∙ Never remove the radiator or coolant

reservoir cap when the engine is hot.
Wait until the engine and radiator cool
down. Serious burns could be caused by
high pressure fluid escaping from the ra-
diator. For additional information on
precautions, refer to “If your vehicle
overheats” in the “In case of emergency”
section of this manual.

∙ The radiator is equipped with a pressure

type radiator cap. To prevent engine
damage, use only a Genuine NISSAN ra-
diator cap.

CAUTION

∙ Never use any cooling system additives

such as radiator sealer. Additives may
clog the cooling system and cause dam-
age to the engine, transmission and/or
cooling system.

∙ When adding or replacing coolant, be

sure to use only Genuine NISSAN Long
Life

Antifreeze/Coolant

(blue)

or

equivalent. Genuine NISSAN Long Life
Antifreeze/Coolant (blue) is pre-diluted
to provide antifreeze protection to -34°
F (-37° C). If additional freeze protection
is needed due to weather where you op-
erate your vehicle, add Genuine NISSAN
Long Life Antifreeze/Coolant (blue) con-
centrate following the directions on the
container. If an equivalent coolant other
than

Genuine

NISSAN

Long

Life

Antifreeze/Coolant (blue) is used, follow
the coolant manufacturer’s instructions
to maintain minimum antifreeze protec-
tion to -34° F (-37° C). The use of other
types of coolant solutions other than
Genuine

NISSAN

Long

Life

Antifreeze/Coolant (blue) or equivalent
may damage the engine cooling system.

∙ The life expectancy of the factory-fill

coolant is 105,000 miles (168,000 km)
or 7 years. Mixing any other type of cool-
ant other than Genuine NISSAN Long
Life Antifreeze/Coolant (blue), including
Genuine

NISSAN

Long

Life

Antifreeze/Coolant (green), or the use of
non-distilled water will reduce the life
expectancy of the factory-fill coolant.
For additional information, refer to the
“Maintenance and schedules” section of
this manual.

ENGINE COOLING SYSTEM

8-4

Do-it-yourself

CHECKING ENGINE COOLANT
LEVEL

Check the coolant level in the reservoir when
the engine is cold. If the coolant level is below
the MIN level

䊊

B

, add coolant to the MAX

level

䊊

A

. If the reservoir is empty, check the

coolant level in the radiator when the engine
is cold. If there is insufficient coolant in the
radiator, fill the radiator with coolant up to
the filler opening and also add it to the reser-
voir up to the MAX level

䊊

A

.

This vehicle contains Genuine NISSAN Long
Life Antifreeze/Coolant (blue). The life ex-
pectancy

of

the

factory-fill

coolant

is

105,000 miles (168,000 km) or 7 years.
Mixing any other type of coolant or the use of
non-distilled water will reduce the life expec-
tancy of the factory-fill coolant. For addi-
tional information, refer to the "Maintenance
and schedules" section of this manual.

If the cooling system frequently requires
coolant, have it checked. It is recommended
that you visit an INFINITI retailer for this
service.

For additional information on the location of
the engine coolant reservoir, refer to “Engine
compartment check locations” in this section.

CHANGING ENGINE COOLANT

An INFINITI retailer can change the engine
coolant. The service procedure can be found
in the INFINITI Service Manual.

Improper servicing can result in reduced
heater performance and engine overheating.

WARNING

∙ To avoid the danger of being scalded,

never change the coolant when the en-
gine is hot.

∙ Never remove the radiator or engine

coolant reservoir cap when the engine is
hot. Serious burns could be caused by
high pressure fluid escaping from the
radiator.

∙ Avoid direct skin contact with used cool-

ant. If skin contact is made, wash thor-
oughly with soap or hand cleaner as soon
as possible.

∙ Keep coolant out of the reach of children

and pets.

Engine coolant must be disposed of properly.
Check your local regulations.

LDI2860

Do-it-yourself

8-5

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Start the engine and let it idle until it

reaches operating temperature.

3. Turn off the engine. Wait more than

10 minutes for the oil to drain back into
the oil pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check the

oil level. It should be between the H
(High) and L (Low) marks

䊊

B

. This is the

normal operating oil level range. If the oil
level is below the L (Low) mark

䊊

A

, re-

move the oil filler cap and pour recom-
mended oil through the opening. Do not
fill oil level above H (High) mark

䊊

C

.

6. Recheck the oil level with the dipstick.

It is normal to add some oil between oil main-
tenance intervals or during the break-in pe-
riod, depending on the severity of operating
conditions.

CAUTION

Oil level should be checked regularly. Oper-
ating the engine with an insufficient
amount of oil can damage the engine, and
such damage is not covered by warranty.

LDI3014

WDI0214

ENGINE OIL

8-6

Do-it-yourself

CHANGING ENGINE OIL

WARNING

∙ Prolonged and repeated contact with

used engine oil may cause skin cancer.

∙ Try to avoid direct skin contact with used

oil. If skin contact is made, wash thor-
oughly with soap or hand cleaner as soon
as possible.

∙ Keep used engine oil out of reach of

children.

CAUTION

Be careful not to burn yourself. The engine
oil may be hot.

1. Park the vehicle on a level surface and

apply the parking brake.

2. Start the engine and let it idle until it

reaches operating temperature, then
turn it off.

3. Remove the oil filler cap

䊊

A

by turning it

counterclockwise.

4. Place a large drain pan under the drain

plug

䊊

B

.

5. Remove the drain plug

䊊

B

with a wrench

by turning it counterclockwise and com-
pletely drain the oil.

If the oil filter is to be changed, remove
and replace it at this time. For additional
information, refer to “Changing engine
oil filter” in this section.

∙ Waste oil must be disposed of properly.

∙ Check your local regulations.

6. Clean and reinstall the drain plug and a

new washer. Securely tighten the drain
plug with a wrench. Do not use excessive
force.

Drain plug tightening torque:

25 ft-lb (34 N·m)

7. Refill engine with recommended oil

through the oil filler opening, then install
the oil filler cap securely.

For additional information on drain and
refill capacity, refer to “Recommended
fluids/lubricants and capacities” in the
“Technical and consumer information”
section of this manual.

The drain and refill capacity depends on
the oil temperature and drain time. Use
these specifications for reference only.
Always use the dipstick to determine
when the proper amount of oil is in the
engine.

LDI3278

Do-it-yourself

8-7

8. Start the engine. Check for leakage

around the drain plug and oil filter. Cor-
rect as required.

9. Turn the engine off and wait more than

10 minutes. Check the oil level with the
dipstick. Add engine oil if necessary.

CHANGING ENGINE OIL FILTER

1. Park the vehicle on a level surface and

apply the parking brake.

2. Turn the engine off.

3. Place a large drain pan under the oil filter

䊊

B

.

4. Remove pins

䊊

A

from the right engine

protector located inside right wheel well,
remove protector. Remove oil filter

䊊

B

with an oil filter wrench by turning it
counterclockwise. Then remove the oil
filter by turning it by hand.

CAUTION

Be careful not to burn yourself. The engine
oil may be hot.

5. Wipe the engine oil filter sealing surface

with a clean rag.

CAUTION

∙ Be sure to remove any old gasket ma-

terial remaining on the sealing surface
of the engine. Failure to do so could
lead to an oil leak and engine damage.

∙ The dipstick must be inserted in place

to prevent oil spillage from the dipstick
hole when filling the engine with oil.

6. Coat the gasket on the new filter with

clean engine oil.

LDI2562

8-8

Do-it-yourself

7. Screw on the oil filter until a slight resis-

tance is felt, then tighten an additional
2/3 turn.

8. Start the engine and check for leakage

around the oil filter. Correct as required.

9. Turn the engine off and wait more than

10 minutes. Check the oil level. Add en-
gine oil if necessary.

CAUTION

∙ INFINITI recommends using Genuine

NISSAN CVT Fluid NS-3 (or equivalent)
ONLY in INFINITI CVTs. Do not mix with
other fluids.

∙ Do not use Automatic Transmission Fluid

(ATF) or manual transmission fluid in an
INFINITI CVT, as it may damage the CVT.
Damage caused by the use of fluids other
than as recommended is not covered un-
der INFINITI’s New Vehicle Limited
Warranty.

∙ Using fluids that are not equivalent to

Genuine NISSAN CVT Fluid NS-3 may
also damage the CVT. Damage caused by
the use of fluids other than as recom-
mended is not covered under INFINITI’s
New Vehicle Limited Warranty.

When checking or replacement of CVT fluid is
required, we recommend an INFINITI retailer
for servicing.

Check the fluid level in the reservoir.

The fluid level should be checked when the
fluid is cold at fluid temperatures of 32 to
86ºF (0 to 30ºC). The fluid level can be
checked with the level gauge which is at-
tached to the cap. To check the fluid level,
remove the cap. The fluid level should be
between the MAX

䊊

A

and MIN

䊊

B

lines.

If the fluid is below the MIN

䊊

B

line, add

Genuine NISSAN E-PSF or equivalent. Re-
move the cap and fill through the opening.

LDI2861

CONTINUOUSLY VARIABLE
TRANSMISSION (CVT) FLUID

POWER STEERING FLUID (PSF)

Do-it-yourself

8-9

WARNING

Power steering fluid is poisonous and
should be stored carefully in marked con-
tainers out of the reach of children.

CAUTION

∙ DO NOT OVERFILL.

∙ Use of a power steering fluid other than

Genuine NISSAN E-PSF or equivalent
will prevent the power steering system
from operating properly.

WARNING

∙ Use only new fluid from a sealed con-

tainer. Old, inferior or contaminated fluid
may damage the brake system. The use of
improper fluids can damage the brake
system and affect the vehicle’s stopping
ability.

∙ Clean the filler cap before removing.

∙ Brake fluid is poisonous and should be

stored carefully in marked containers out
of reach of children.

CAUTION

Do not spill the fluid on any painted sur-
faces. This will damage the paint. If fluid is
spilled, immediately wash the surface with
water.

Check the fluid level in the reservoir. If the
brake fluid is below the MIN line

䊊

B

, the brake

warning light will illuminate. Add brake fluid
up to the MAX line

䊊

A

. For additional infor-

mation on the recommended type of brake
fluid,

refer

to

“Recommended

fluids/

lubricants and capacities” in the “Technical
and consumer information” section of this
manual.

If the brake fluid must be added frequently,
the brake system should be thoroughly
checked. It is recommended that you visit an
INFINITI retailer for this service.

For additional information on the location of
the brake fluid reservoir, refer to “Engine
compartment check locations” in this section.

LDI3213

BRAKE FLUID

8-10

Do-it-yourself

WINDSHIELD-WASHER FLUID
RESERVOIR

Fill the windshield-washer fluid reservoir pe-
riodically. Add windshield-washer fluid when
the “Low Washer Fluid” warning message
shows on the vehicle information display.

To fill the windshield-washer fluid reservoir,
lift the cap off the reservoir and pour the
windshield-washer fluid into the reservoir
opening.

Add a washer solvent to the washer for bet-
ter cleaning. In the winter season, add a

windshield-washer antifreeze. Follow the
manufacturer’s instructions for the mixture
ratio.

Refill the reservoir more frequently when
driving

conditions

require

an

increased

amount of windshield-washer fluid.

Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

∙ Do not substitute engine antifreeze cool-

ant for windshield-washer fluid. This
may result in damage to the paint.

∙ Do not fill the windshield-washer fluid

reservoir with washer fluid concentrates
at full strength. Some methyl alcohol
based washer fluid concentrates may
permanently stain the grille if spilled
while filling the windshield-washer fluid
reservoir.

∙ Pre-mix washer fluid concentrates with

water to the manufacturer’s recom-
mended levels before pouring the fluid
into the windshield-washer fluid reser-
voir. Do not use the windshield-washer
fluid reservoir to mix the washer fluid
concentrate and water.

LDI2583

WINDSHIELD-WASHER FLUID

Do-it-yourself

8-11

Caution symbols for battery

WARNING

䊊

1

No smoking, No exposed flames, No

Sparks

Do not expose the battery to electrical sparks, flames or smoking. Hydrogen gas generated by the
battery is explosive. Explosive gases can cause blindness or injury.

䊊

2

Shield eyes

Handle the battery cautiously. Always wear eye protection glasses to protect against explosion or
battery acid.

䊊

3

Keep away from children

Never allow children to handle the battery. Keep the battery out of the reach of children.

䊊

4

Battery acid

Do not allow battery fluid to contact your skin, eyes, fabrics, or painted surfaces. Sulfuric acid can
cause blindness or severe burns. After handling the battery or battery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If the acid contacts your eyes, skin or clothing, immediately flush
with water for at least 15 minutes and seek medical attention. Battery fluid is acid. If the battery fluid
gets into your eyes or onto your skin, it could cause loss of your eyesight or burns.

䊊

5

Note operating instructions

Before handling the battery, read this instruction carefully to ensure correct and safe handling.

䊊

6

Explosive gas

Hydrogen gas generated by battery fluid is explosive. Explosive gases can cause blindness or injury.

∙ If the battery is labeled "do not open" it is maintenance free and battery fluid should not be checked. It is recommended that you visit a

NISSAN dealer or a qualified specialist workshop to confirm the battery’s performance.

∙ Keep the battery surface clean and dry. Clean the battery with a solution of baking soda and water.

∙ Make certain the terminal connections are clean and securely tightened.

∙ If the vehicle is not to be used for 30 days or longer, disconnect the negative (-) battery terminal cable to prevent discharge.

BATTERY

8-12

Do-it-yourself

NOTE:

Care should be taken to avoid situations
that can lead to potential battery discharge
and potential no-start conditions such as:

1. Installation or extended use of elec-

tronic accessories that consume battery
power when the engine is not running
(Phone chargers, GPS, DVD players,
etc.)

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the battery may need to be
charged to maintain battery health.

WARNING

∙ Do not expose the battery to flames, an

electrical spark or a cigarette. Hydrogen
gas generated by the battery is explo-
sive. Explosive gases can cause blindness
or injury. Do not allow battery fluid to
contact your skin, eyes, fabrics or painted
surfaces. Sulfuric acid can cause blind-
ness or injury. After touching a battery or
battery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If the
acid contacts your eyes, skin or clothing,
immediately flush with water for at least
15 minutes and seek medical attention.

∙ Do not operate the vehicle if the fluid in

the battery is low. Low battery fluid can
cause a higher load on the battery which
can generate heat, reduce battery life,
and in some cases lead to an explosion.

∙ When working on or near a battery, al-

ways wear suitable eye protection and
remove all jewelry.

∙ Battery posts, terminals and related ac-

cessories contain lead and lead com-
pounds. Wash hands after handling.

∙ Keep battery out of the reach of children.

∙ Do not tip the battery. Keep the vent

caps tight and the battery level.

Do-it-yourself

8-13

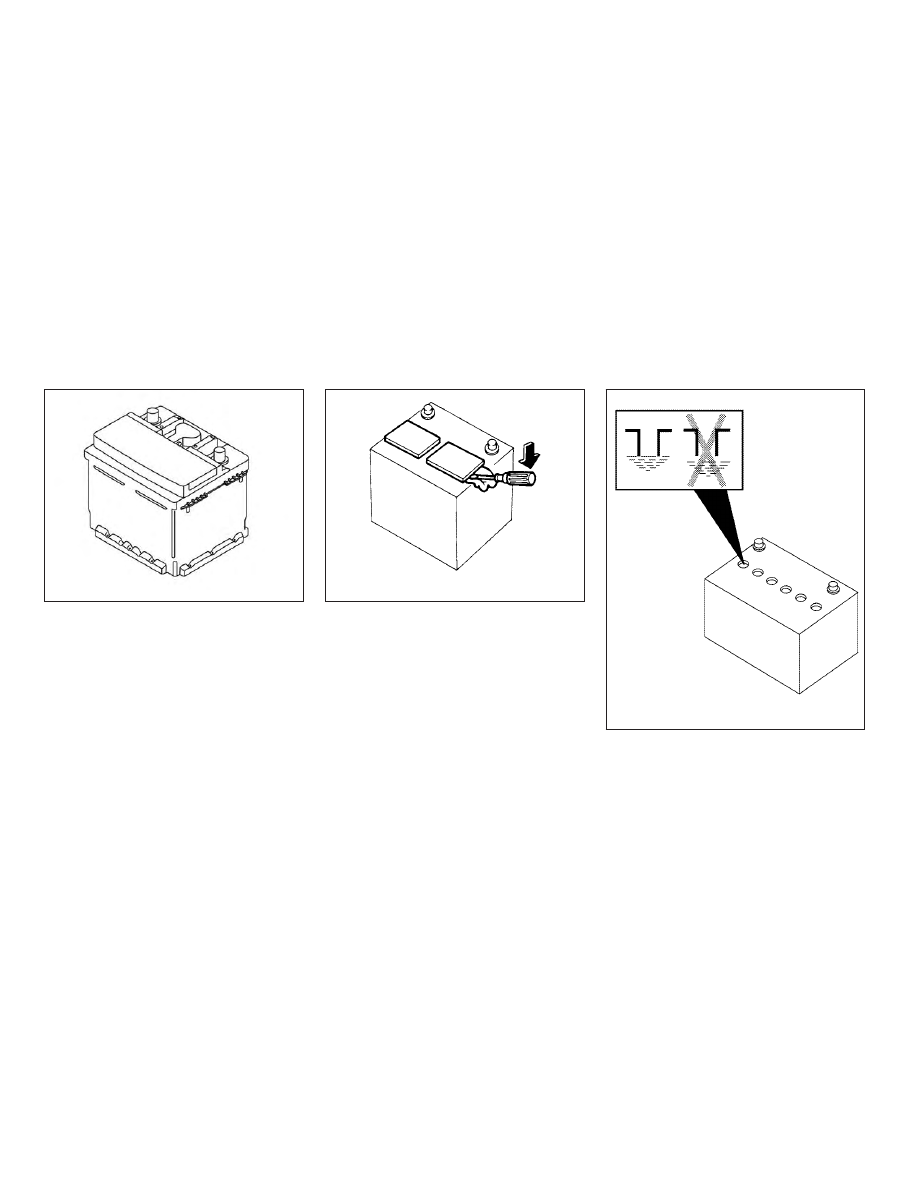

NOTE:

Do not try to open the top of the battery.

The Type A battery is not equipped with re-
movable vent caps. If low battery fluid is sus-
pected, it is recommended you see a NISSAN
dealer for this service.

1. For Type B batteries, remove the vent

caps with a screwdriver as shown. Use a
cloth to protect the battery case.

2. Check the fluid level in each cell. If it is

necessary to add fluid, add only distilled
water to bring the level up to the bottom
of the filler opening. Do not overfill. Re-
install the vent caps.

Battery (Type A) (if so equipped)

LDI3302

Battery (Type B) (if so equipped)

WDI0224

WDI0529

8-14

Do-it-yourself

Vehicles operated in high temperatures or
under severe conditions require frequent
checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, refer to “Jump
starting” in the “In case of emergency” section
of this manual. If the engine does not start by
jump starting, the battery may have to be
replaced. It is recommended that you visit an
INFINITI retailer for this service.

1.

Drive belt automatic tensioner pulley

2.

Generator pulley

3.

Air conditioner compressor pulley

4

Crankshaft pulley

WARNING

Be sure the ignition key is in the OFF or
LOCK position before servicing drive belt.
The engine could rotate unexpectedly.

1. Visually inspect the belt for signs of un-

usual wear, cuts, fraying or looseness. If
the belt is in poor condition or is loose,
have it replaced or adjusted. It is recom-
mended that you visit an INFINITI re-
tailer for this service.

2. Have the belt checked regularly for con-

dition and tension in accordance with
the maintenance schedule found in your
"Maintenance and schedules" section of
this manual.

LDI2099

DRIVE BELT

Do-it-yourself

8-15

REPLACING SPARK PLUGS

Iridium-tipped spark plugs

It is not necessary to replace iridium-tipped

䊊

A

spark plugs as frequently as conventional

type spark plugs because they last much lon-
ger. Follow the maintenance log shown in the
"Maintenance and schedules" section of this
manual. Do not service iridium-tipped spark
plugs by cleaning or regapping.

∙ Always replace spark plugs with recom-

mended or equivalent ones.

WARNING

Be sure the engine and ignition switch are
off and that the parking brake is engaged
securely.

CAUTION

Be sure to use the correct socket to remove
the spark plugs. An incorrect socket can
damage the spark plugs.

If replacement is required, it is recommended
that you visit an INFINITI retailer for this
service.

WARNING

∙ Operating the engine with the air cleaner

filter off can cause you or others to be
burned. The air cleaner filter not only
cleans the intake air, it also stops the
flame if the engine backfires. If the air
cleaner is not installed and the engine
backfires, you could be burned. Never
drive with the air cleaner filter off. Be
cautious working on the engine when the
air cleaner is off.

SDI1895

LDI3279

SPARK PLUGS

AIR CLEANER

8-16

Do-it-yourself

∙ Never pour fuel into the throttle body or

attempt to start the engine with the air
cleaner removed. Doing so could result in
serious injury.

To remove the filter from the air cleaner, push
the tabs

䊊

A

and pull the cover upward.

The viscous paper type filter element should
not be cleaned and reused. Replace it accord-
ing to the maintenance log shown in the
“Maintenance and schedules” section of this
manual.

When replacing the air filter, wipe the inside
of the air cleaner housing and the cover with
a damp cloth.

NOTE:

After installing a new air cleaner filter, make
sure the air cleaner cover is seated in the
housing and latch the clips

䊊

A

.

IN-CABIN MICROFILTER

The in-cabin microfilter restricts the entry of
airborne dust and pollen particles and re-
duces some objectionable outside odors. The
filter is located behind the glove box. Refer to
the "Maintenance and schedules" section of
this manual for change intervals.

If replacement is required, it is recommended
that you visit an INFINITI retailer for this
service.

CLEANING

If your windshield is not clear after using the
windshield-washer or if a wiper blade chat-
ters when running, wax or other material may
be on the blade or windshield.

Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form when
rinsing with clear water.

Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild deter-
gent. Then rinse the blades with clear water.
If your windshield is still not clear after clean-
ing the blades and using the wiper, replace
the blades.

CAUTION

Worn windshield wiper blades can damage
the windshield and impair driver vision.

WINDSHIELD WIPER BLADES

Do-it-yourself

8-17

REPLACING

Replace the wiper blades if they are worn.

To replace the windshield wiper blades, fol-
low the procedure below:

1. Lift the wiper arm away from the wind-

shield.

2. Push the release tab

䊊

B

.

3. Move the wiper blade

䊊

A

down and re-

move.

4. Insert the new wiper blade onto the

wiper arm until it clicks into place.

5. Push wiper on to windshield.

CAUTION

∙ After wiper blade replacement, return

the wiper arm to its original position;
otherwise it may be damaged when the
hood is opened.

∙ Make sure the wiper blades contact the

glass; otherwise the arms may be dam-
aged from wind pressure.

If you wax the surface of the hood, be careful
not to let wax get into the washer nozzle

䊊

D

.

This

may

cause

clogging

or

improper

windshield-washer operation. If wax gets
into the nozzle, remove it with a needle or
small pin

䊊

C

.

LDI2757

LDI2710

8-18

Do-it-yourself

Rear window wiper blade

If checking or replacement is required, it is
recommended that you visit an INFINITI re-
tailer for this service.

If the brakes do not operate properly, it is
recommended that you have the brakes
checked. It is recommended that you visit an
INFINITI retailer for this service.

Self-adjusting brakes

Your vehicle is equipped with self-adjusting
brakes.

The front and rear disc-type brakes self-
adjust every time the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to nor-
mal. It is recommended that you visit an
INFINITI retailer for this service.

Brake pad wear indicators

The disc brake pads on your vehicle have
audible wear indicators. When a brake pad
requires replacement, a high pitched scraping
or screeching sound will be heard when the
vehicle is in motion. The noise will be heard
whether or not the brake pedal is depressed.
Have the brakes checked as soon as possible
if the wear indicator sound is heard.

Under some driving or climate conditions, oc-
casional brake squeak, squeal or other noise
may be heard. Occasional brake noise during
light to moderate stops is normal and does
not affect the function or performance of the
brake system.

Proper brake inspection intervals should be
followed. For additional information regard-
ing brake inspections, refer to the appropri-
ate maintenance schedule information in the
"Maintenance and schedules" section of this
manual.

BRAKES

Do-it-yourself

8-19
