TURNING THE FEB WITH
PEDESTRIAN DETECTION
SYSTEM ON/OFF

Perform the following steps to enable or dis-
able the FEB with Pedestrian Detection sys-
tem.

1. Press the

button until “Settings”

displays in the vehicle information dis-
play. Use the

button to select

“Driver Assistance.” Then press the EN-
TER button.

2. Select “Emergency Braking” and press

the ENTER button.

3. Select “System” and press the ENTER

button.

When the FEB with Pedestrian Detection
system is turned off, the FEB with Pedestrian
Detection system warning light illuminates.

LSD2817

5-112

Starting and driving

NOTE:

∙ The FEB with Pedestrian Detection sys-

tem will be automatically turned on
when the engine is restarted.

∙ The PFCW system is integrated into the

FEB with Pedestrian Detection system.
There is not a separate selection in the
vehicle information display for the
PFCW system. When the FEB with Pe-
destrian Detection is turned off, the
PFCW system is also turned off.

FEB WITH PEDESTRIAN
DETECTION SYSTEM
LIMITATIONS

WARNING

Listed below are the system limitations for
the FEB with Pedestrian Detection system.
Failure to operate the vehicle in accordance
with these system limitations could result
in serious injury or death.

∙ The FEB with Pedestrian Detection sys-

tem cannot detect all vehicles or pedes-
trians under all conditions.

∙ The radar sensor FEB with Pedestrian

Detection system does not detect the
following objects:

– Small pedestrians (including small

children), animals and cyclists.

– Pedestrians in wheelchairs or using

mobile transport such as scooters,
child-operated toys, or skateboards.

– Pedestrians who are seated or other-

wise not in a full upright standing or
walking position.

– Oncoming vehicles

– Crossing vehicles

– Obstacles on the roadside

∙ The FEB with Pedestrian Detection sys-

tem has some performance limitations.

– If a stationary vehicle is in the vehicle’s

path, the FEB with Pedestrian Detec-
tion system will not function when the
vehicle is driven at speeds over ap-
proximately 50 mph (80 km/h).

– For pedestrian detection, the FEB

with Pedestrian Detection system will
not function when the vehicle is driven
at speeds over approximately 37 mph
(60 km/h) or below approximately
6 mph (10km/h).

∙ The FEB with Pedestrian Detection sys-

tem will not function for pedestrians in
darkness or in tunnels, even if there is
street lighting in the area.

∙ For pedestrians, the FEB with Pedestrian

Detection system will not issue the first
warning and will not push the accelerator
pedal up.

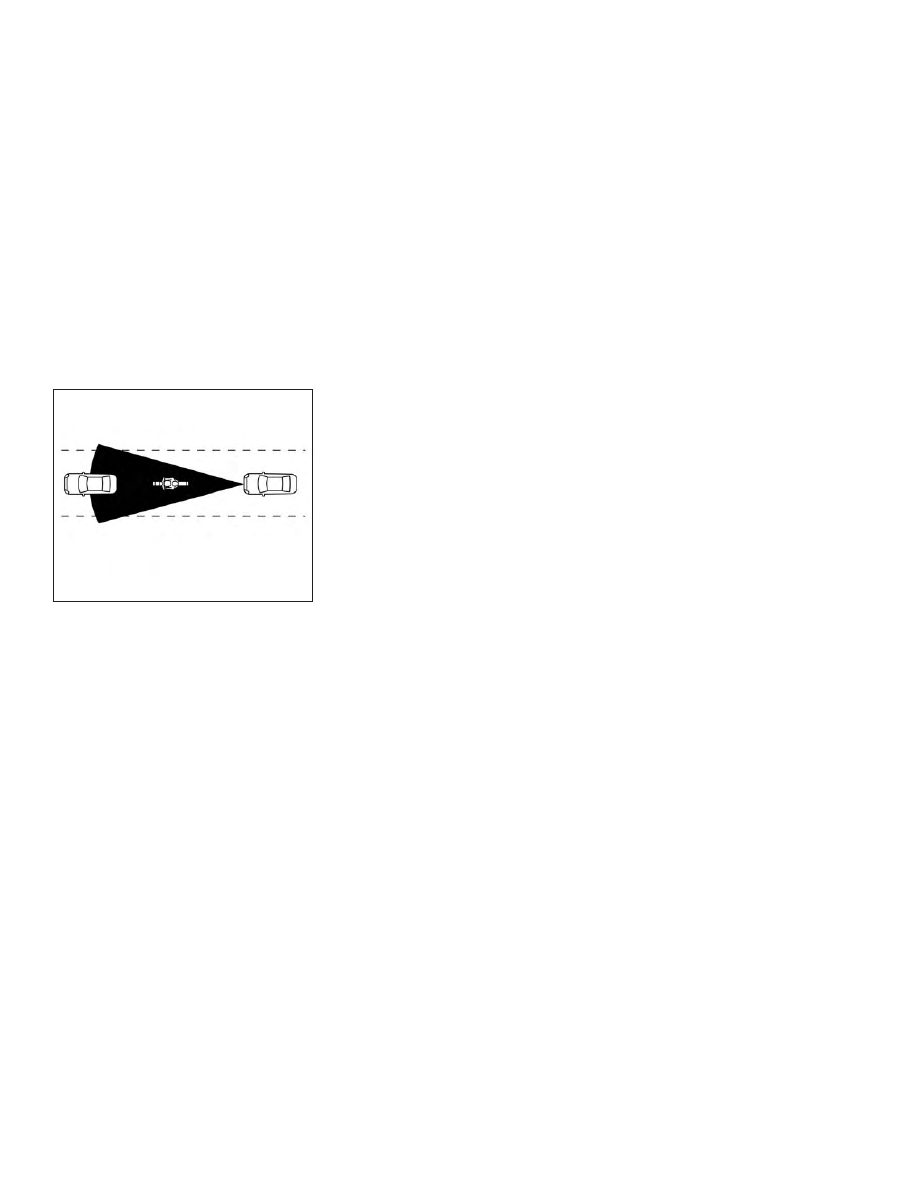

∙ The FEB with Pedestrian Detection sys-

tem may not function if the vehicle ahead
is narrow (for example, a motorcycle).

∙ The FEB with Pedestrian Detection sys-

tem may not function if speed difference
between the two vehicles is too small.

∙ The radar sensor FEB with Pedestrian

Detection system may not function prop-
erly or detect a vehicle ahead in the fol-
lowing conditions:

– Poor visibility (conditions such as rain,

snow, fog, dust storms, sandstorms,
and road spray from other vehicles).

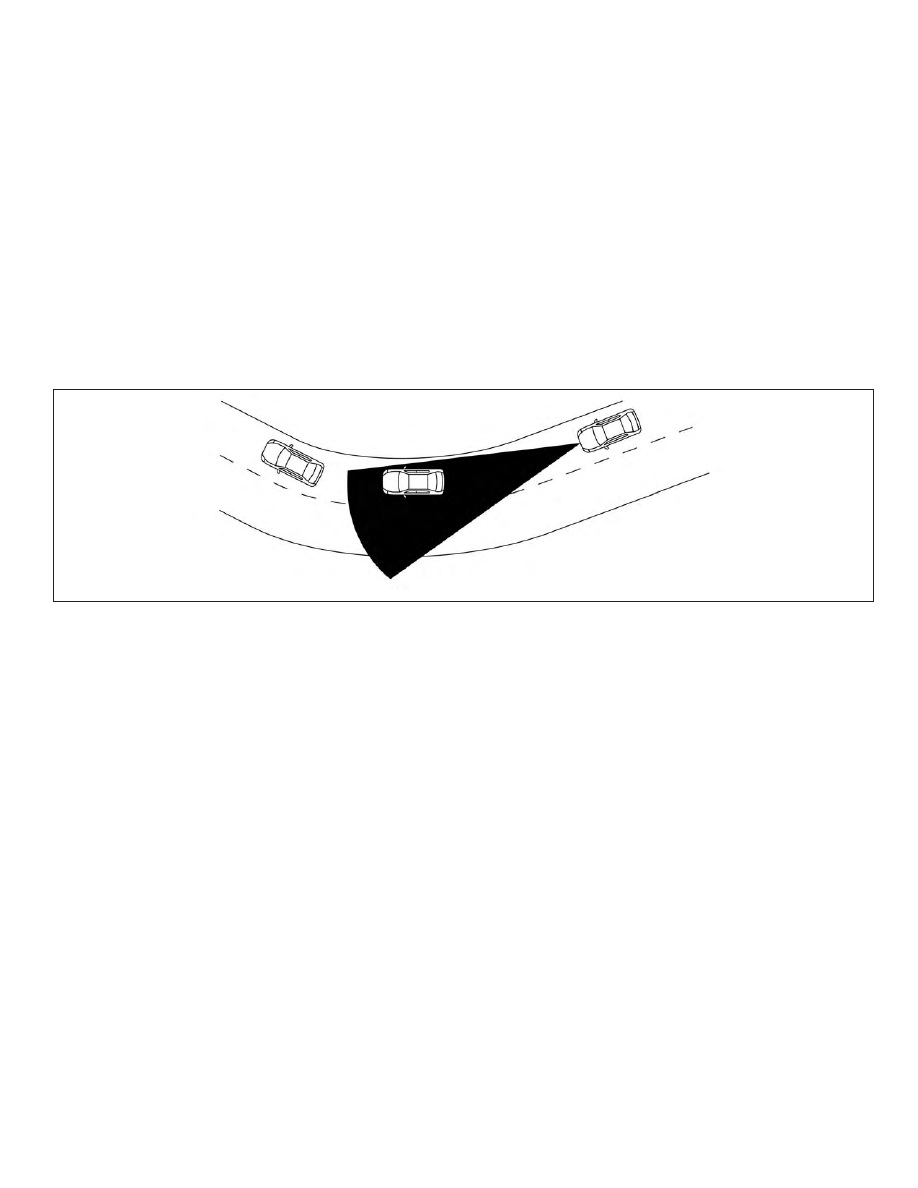

– Driving on a steep downhill slope or

roads with sharp curves.

– Driving on a bumpy road surface, such

as an uneven dirt road.

Starting and driving

5-113

– If dirt, ice, snow or other material is

covering the radar sensor area.

– Interference by other radar sources.

– The camera area of windshield is

fogged up, or covered with dirt, water
drops, ice, snow, etc.

– Strong light (for example, sunlight or

high beams from oncoming vehicles)
enters the front camera. Strong light
causes the area around the pedestrian
to be cast in a shadow, making it diffi-
cult to see.

– A sudden change in brightness occurs.

(For example, when the vehicle enters
or exits a tunnel or a shaded area or
lightning flashes.)

– The poor contrast of a person to the

background, such as having clothing
color or pattern which is similar to the
background.

– The pedestrian’s profile is partially

obscured or unidentifiable due to the
pedestrian

transporting

luggage,

wearing bulky or very loose-fitting
clothing or accessories.

∙ The system performance may degrade in

the following conditions:

– The vehicle is driven on a slippery road.

– The vehicle is driven on a slope.

– Excessively heavy baggage is loaded

in the rear seat or the trunk room of
your vehicle.

∙ The system is designed to automatically

check the sensor’s (radar and camera)
functionality, within certain limitations.
The system may not detect blockage of
sensor areas covered by ice, snow or
stickers, for example. In these cases, the
system may not be able to warn the
driver properly. Be sure that you check,
clean and clear sensor areas regularly.

∙ In some road and traffic conditions, the

FEB with Pedestrian Detection system
may unexpectedly apply partial braking.
When acceleration is necessary, depress
the accelerator pedal to override the
system.

∙ Excessive noise will interfere with the

warning chime sound, and the chime may
not be heard.

5-114

Starting and driving

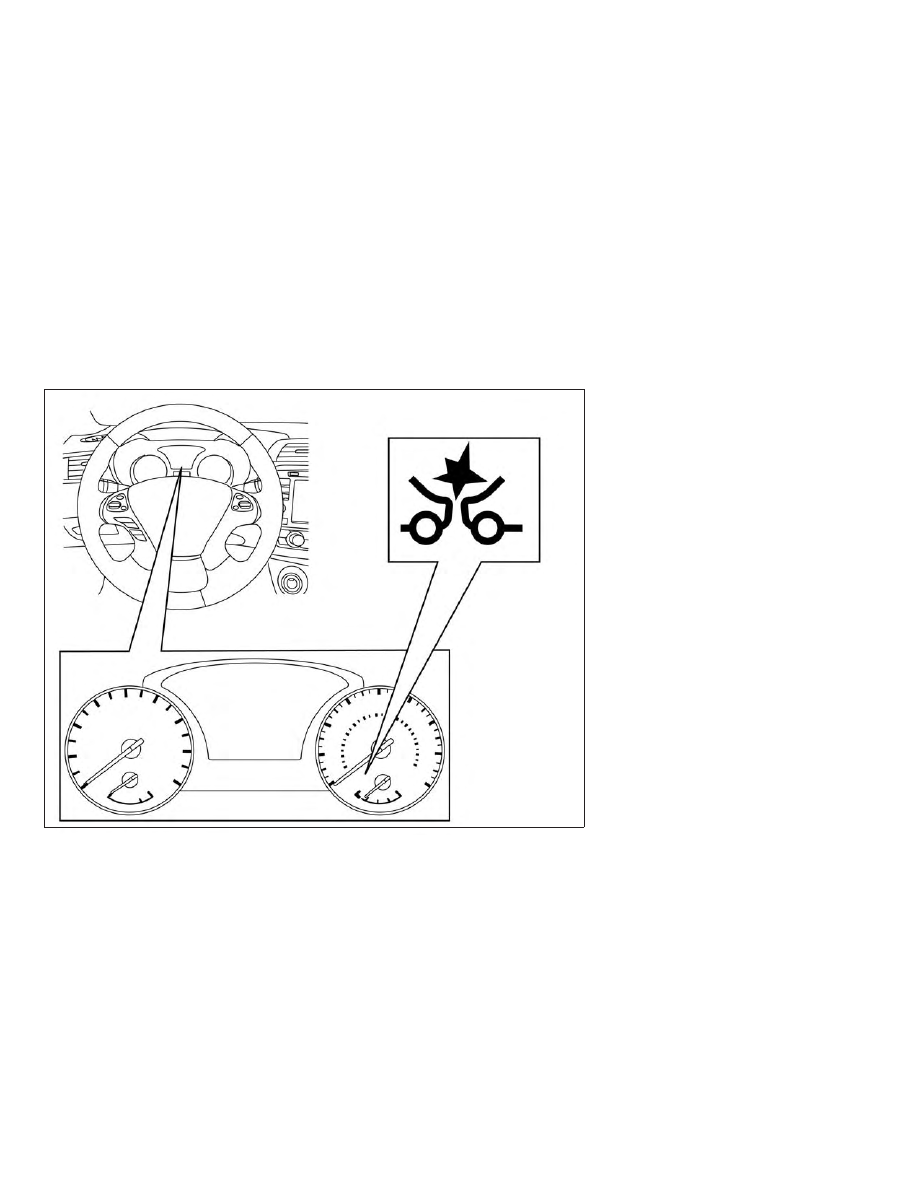

SYSTEM TEMPORARILY
UNAVAILABLE

Condition A:

In the following conditions, the FEB with Pe-
destrian Detection system warning light
blinks and the system will be turned off auto-
matically.

∙ The radar sensor picks up interference

from another radar source.

∙ The camera area of the windshield is

misted or frozen.

∙ Strong light is shining from the front.

∙ The cabin temperature is over approxi-

mately 104°F (40°C) in direct sunlight.

∙ The camera area of the windshield glass

is continuously covered with dirt, etc.

Action to take

When the above conditions no longer exist,
the FEB with Pedestrian Detection system
will resume automatically.

LSD2591

Starting and driving

5-115

NOTE:

When the inside of the windshield or camera
area is misted or frozen, it will take a period
of time to remove it after A/C turns ON. If
dirt appears on this area, have it checked. It
is recommended that you visit an INFINITI
retailer for this service.

Condition B:

In the following conditions, the FEB with Pe-
destrian Detection system warning light will
illuminate and the system will be turned off
automatically and the “Unavailable: Front
Radar Obstruction” warning message will ap-
pear in the vehicle information display.

∙ The sensor area of the front bumper is

covered with dirt or is obstructed.

Action to take

If the warning light (orange) comes on, stop
the vehicle in a safe place, place the shift lever
in the P (Park) position and turn the engine
off. Clean the radar sensor area of the front
bumper or the camera area of the windshield
with a soft cloth, and restart the engine. If the
warning light continues to illuminate, have
the FEB with Pedestrian Detection system
checked. It is recommended that you visit an
INFINITI retailer for this service.

NOTE:

If the FEB with Pedestrian Detection system
stops working, the PFCW system will also
stop working.

SYSTEM MALFUNCTION

If the FEB with Pedestrian Detection system
malfunctions, it will be turned off automati-
cally, a chime will sound, the FEB with Pedes-
trian Detection system warning light (orange)
will illuminate and the warning message
[Malfunction] will appear in the vehicle infor-
mation display.

Action to take

If the warning light (orange) comes on, stop
the vehicle in a safe location, turn the engine
off and restart the engine. If the warning light
continues to illuminate, have the FEB with
Pedestrian Detection system checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

NOTE:

If the FEB with Pedestrian Detection system
stops working, the PFCW system will also
stop working.

SYSTEM MAINTENANCE

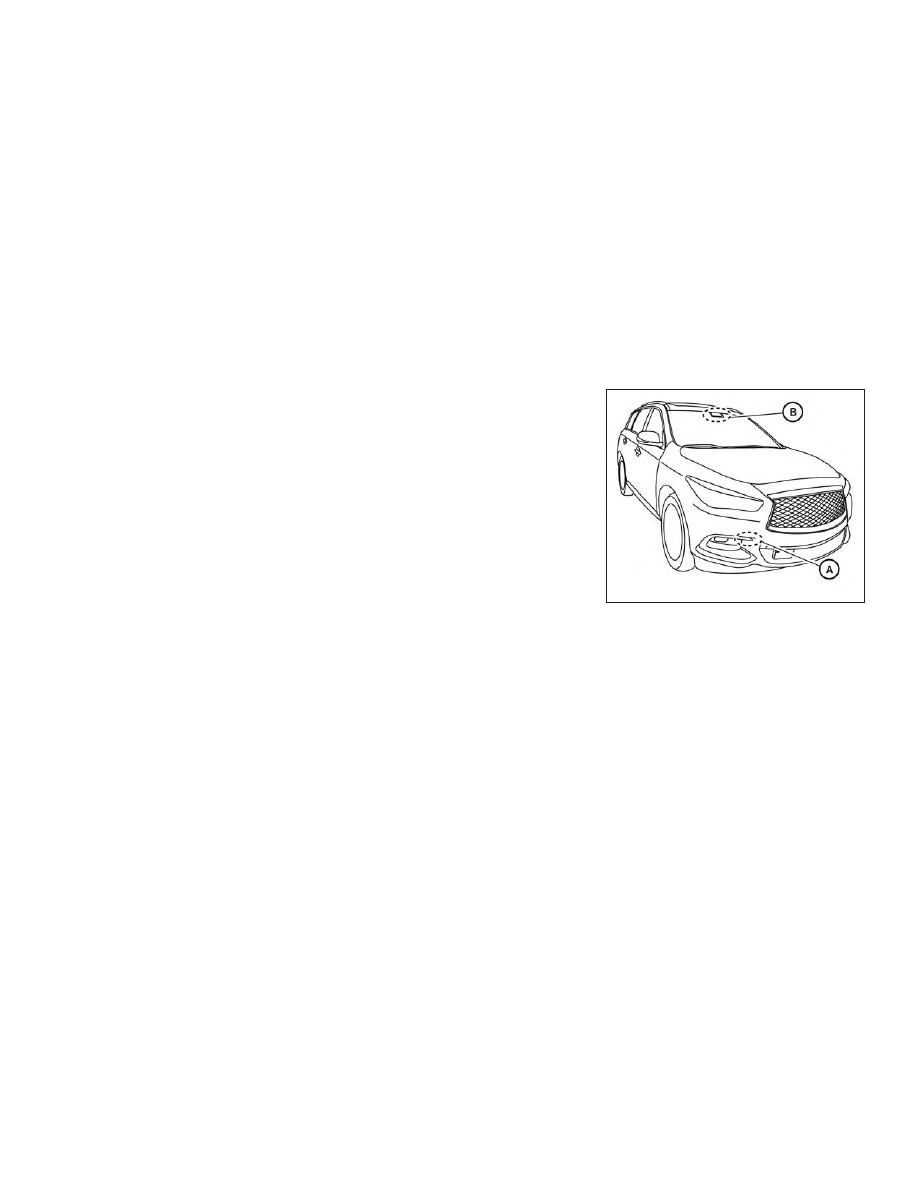

The radar sensor

䊊

A

is located behind the

lower grille of the front bumper. The camera

䊊

B

is located on the upper side of the wind-

shield.

To keep the FEB with Pedestrian Detection
system operating properly, be sure to ob-
serve the following:

∙ Always keep sensor areas of the front

bumper and windshield clean.

∙ Do not strike or damage the areas around

the sensors (ex. Bumper, windshield).

LSD2703

5-116

Starting and driving

∙ Do not cover or attach stickers, or install

any accessory near the sensors. This
could block sensor signals, and/or cause
failure or malfunction.

∙ Do not attach metallic objects near the

radar sensor (brush guard, etc.). This
could cause failure or malfunction.

∙ Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s detection
capability.

∙ Do not alter, remove or paint the front

bumper. Before customizing or restoring
the front bumper, it is recommended that
you visit an INFINITI retailer.

Radio frequency statement

For USA

FCC ID: OAYARS3–B

This device complies with part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

For Canada

IC: 4135A-ARS3B

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation is
subject to the following two conditions: (1)
This device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause unde-
sired operation of the device.

Droit applicable : Canada 310

Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appareils
radio exempts de licence. L’exploitation est
autorisée aux deux conditions suivantes: (1)
L’appareil ne doit pas produire de brouillage,
et (2) l’utilisateur de l’appareil doit accepter
tout brouillage radioélectrique subi, même si
le brouillage est susceptible d’en comprom-
ettre le fonctionnement.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the PFCW system
could result in serious injury or death.

∙ The PFCW system can help warn the

driver before a collision occurs but will
not avoid a collision. It is the driver’s re-
sponsibility to stay alert, drive safely and
be in control of the vehicle at all times.

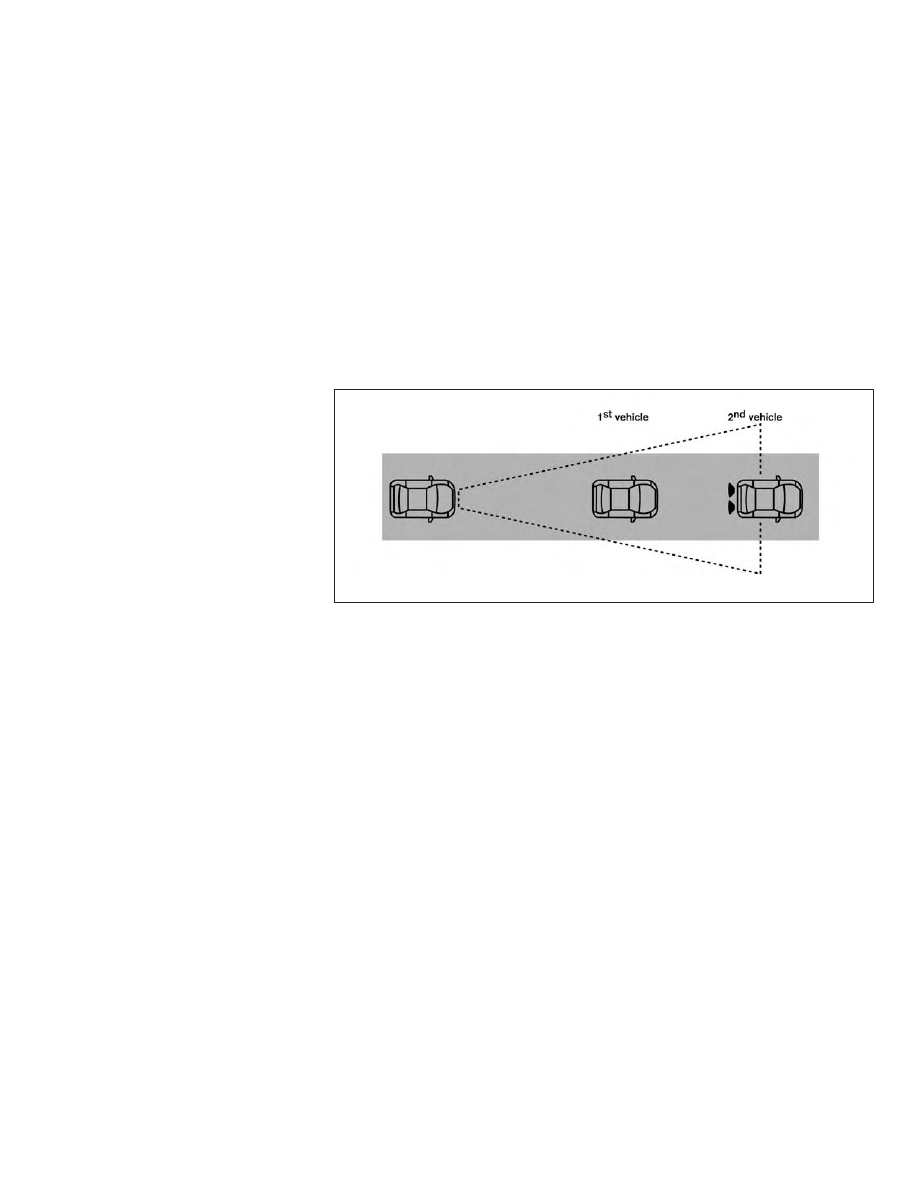

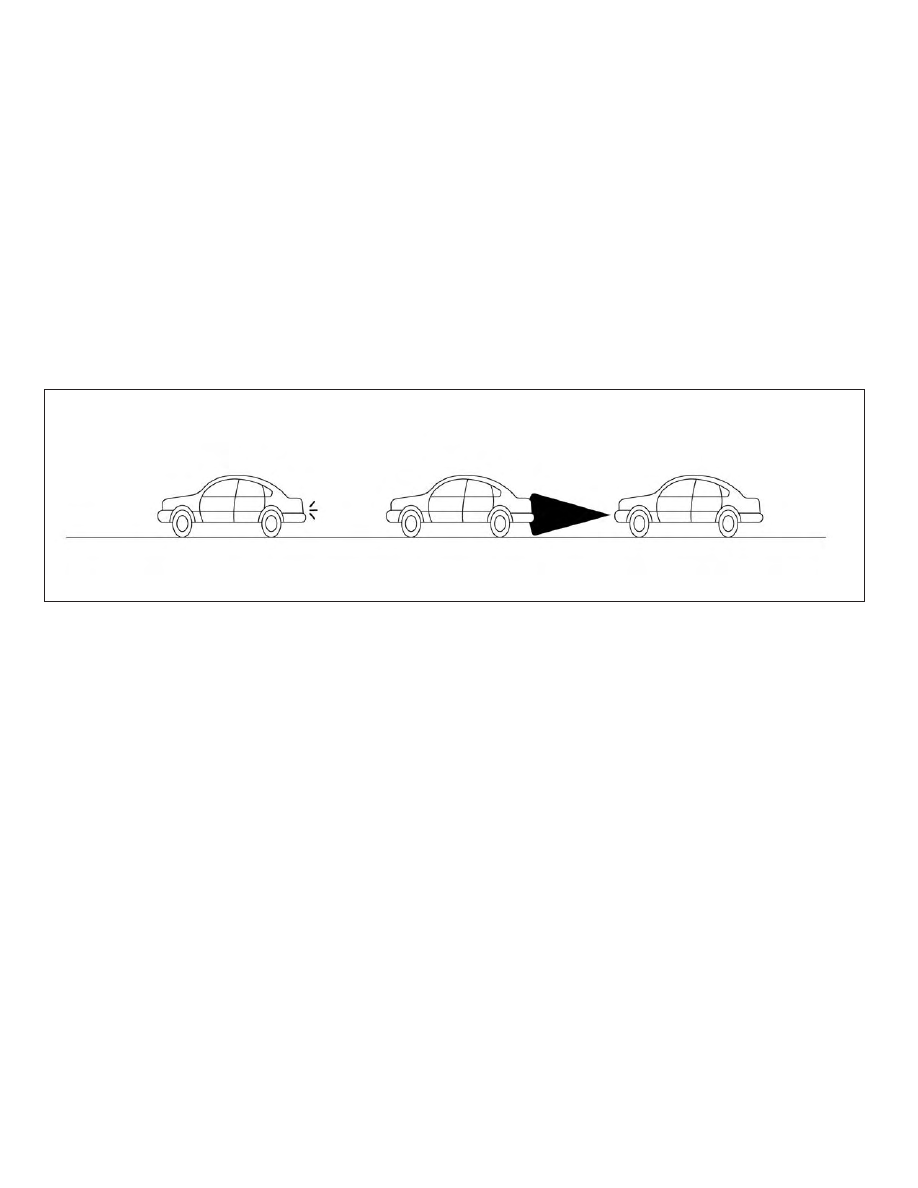

The PFCW system can help alert the driver
when there is a sudden braking of a second
vehicle traveling in front of the vehicle ahead
in the same lane.

PREDICTIVE FORWARD COLLISION
WARNING (PFCW)

Starting and driving

5-117

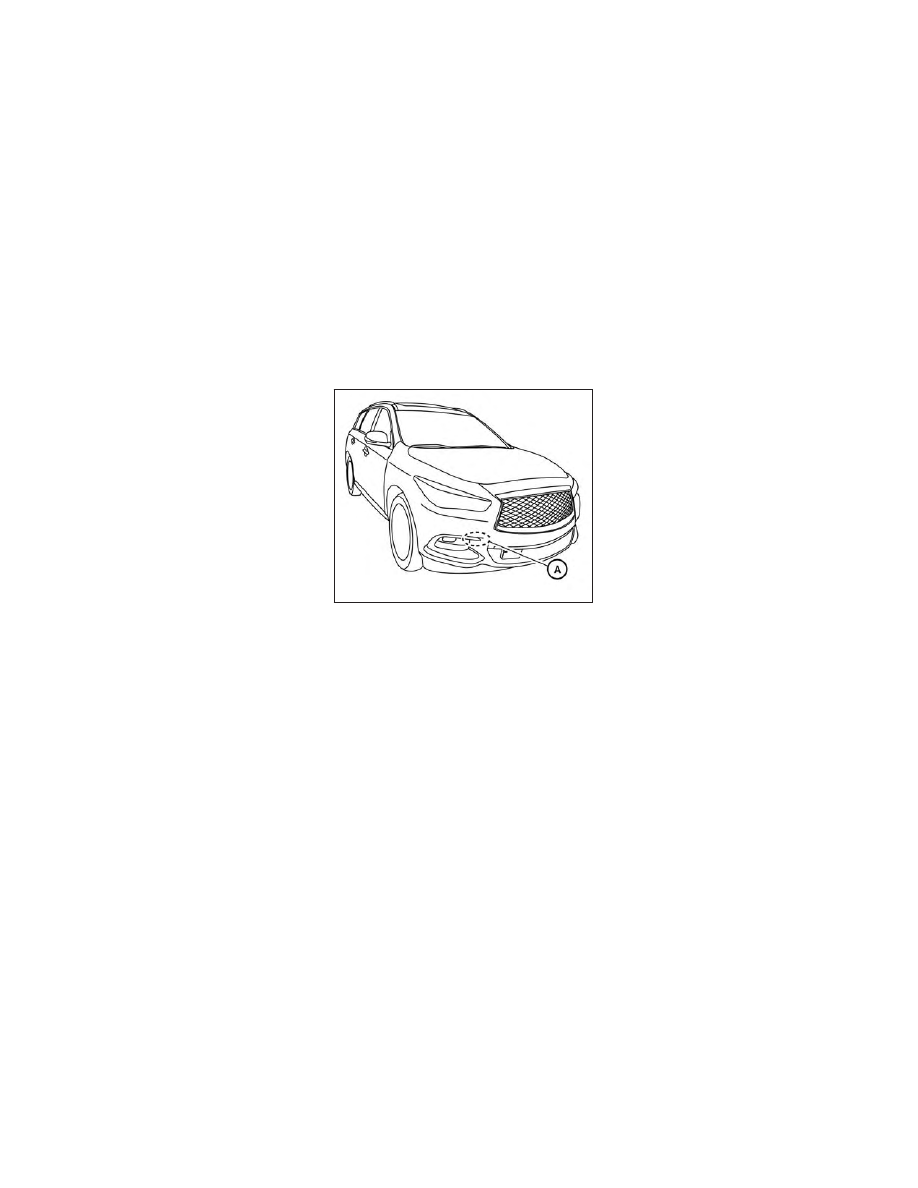

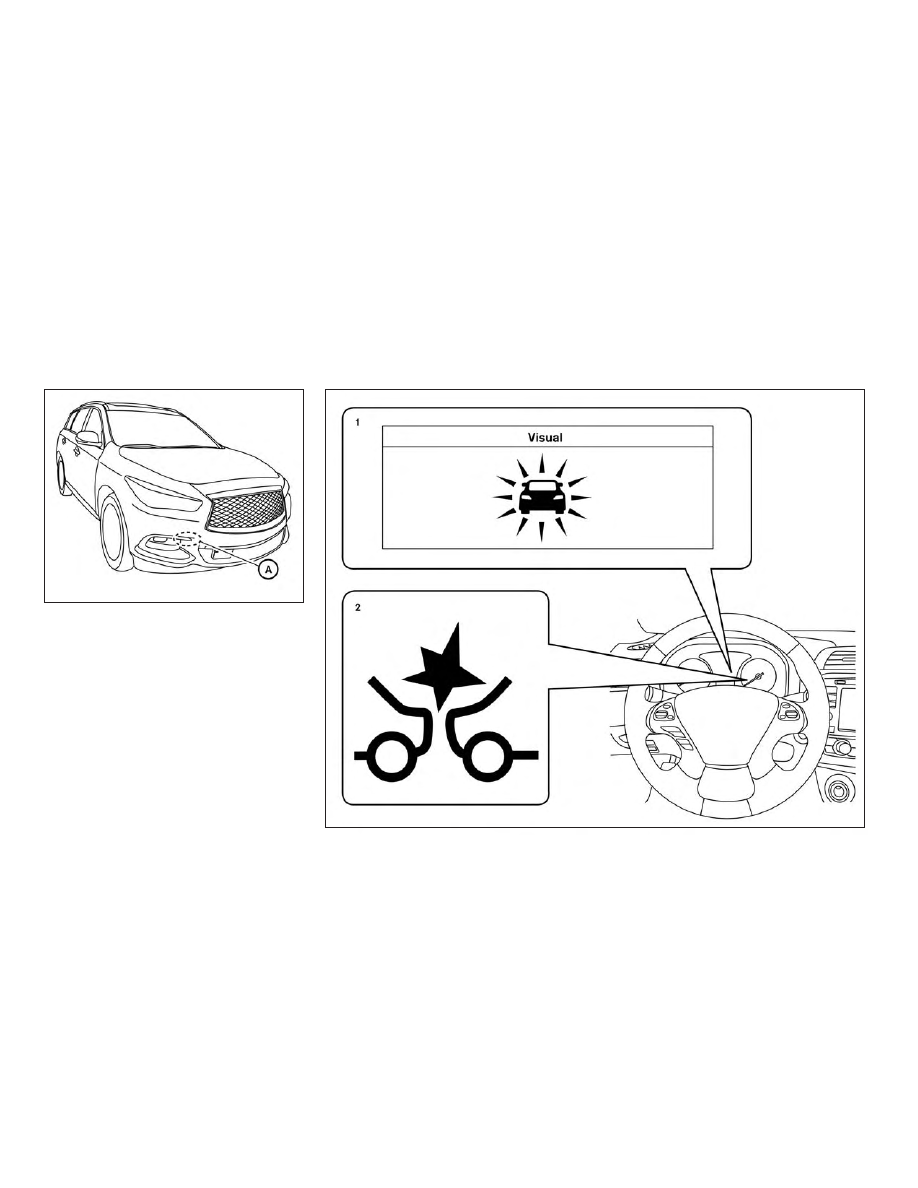

The PFCW system uses a radar sensor

䊊

A

located behind the lower grille of the front
bumper to measure the distance to the ve-
hicle ahead in the same lane.

LSD2702

LSD2612

5-118

Starting and driving

1. Vehicle ahead detection indicator

2. FEB with Pedestrian Detection system

warning light

PFCW SYSTEM OPERATION

The PFCW system operates at speeds above
approximately 3 mph (5 km/h).

If there is a potential risk of a forward colli-
sion, the PFCW system will warn the driver
by blinking the vehicle ahead detection indi-
cator, and sounding an audible alert.

LSD2263

Starting and driving

5-119

TURNING THE PFCW SYSTEM
ON/OFF

Perform the following steps to turn the
PFCW system ON or OFF.

1. Press the

button until “Settings”

displays in the vehicle information dis-
play. Use the

button to select

“Driver Assistance.” Then press the EN-
TER button.

2. Select “Emergency Braking” and press

the ENTER button.

3. Select “System” and press the ENTER

button.

When the PFCW system is turned off, the
FEB with Pedestrian Detection system warn-
ing light illuminates.

NOTE:

∙ The PFCW system will be automatically

turned on when the engine is restarted.

∙ The PFCW system is integrated into the

FEB with Pedestrian Detection system.
There is not a separate selection in the
vehicle information display for the
PFCW system. When the FEB with Pe-
destrian Detection system is turned off,
the PFCW system is also turned off.

LSD2817

5-120

Starting and driving

Illustration A

LSD2312

Starting and driving

5-121

PFCW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the PFCW system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

∙ The PFCW system cannot detect all

vehicles under all conditions.

∙ The radar sensor does not detect the

following objects:

– Pedestrians, animals or obstacles in

the roadway

– Oncoming vehicles

– Crossing vehicles

∙ (Illustration A) The PFCW system does

not function when a vehicle ahead is a
narrow vehicle, such as a motorcycle.

∙ The radar sensor may not detect a vehicle

ahead in the following conditions:

– Snow or heavy rain.

– Dirt, ice, snow or other material cov-

ering the radar sensor.

– Interference by other radar sources.

– Snow or road spray from traveling

vehicles.

– Driving in a tunnel.

– (Illustration B) When the vehicle

ahead is being towed.

Illustration B

LSD2265

5-122

Starting and driving

– (Illustration C) When the distance to

the vehicle ahead is too close, the
beam

of

the

radar

sensor

is

obstructed.

– (Illustration D) When driving on a

steep downhill slope or roads with
sharp curves.

∙ The system is designed to automatically

check the sensor’s functionality, within
certain limitations. The system may not
detect some forms of obstruction of the
sensor area such as ice, snow, stickers,
etc. In these cases, the system may not be
able to warn the driver properly. Be sure
that you check, clean and clear the sensor
area regularly.

∙ Excessive noise will interfere with the

warning chime sound, and the chime may
not be heard.

Starting and driving

5-123

Illustration C

LSD2266

5-124

Starting and driving

Illustration D

LSD2313

Starting and driving

5-125

SYSTEM TEMPORARILY
UNAVAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it impos-
sible to detect a vehicle ahead, the PFCW
system is automatically turned off.

The FEB with Pedestrian Detection system
warning light (orange) will illuminate.

Action to take

When the above conditions no longer exist,
the PFCW system will resume automatically.

Condition B

When the sensor area of the front bumper is
covered with dirt or is obstructed, making it
impossible to detect a vehicle ahead, the
PFCW system is automatically turned off.

The FEB with Pedestrian Detection system
warning light (orange) will illuminate and the
“Unavailable:

Front

Radar

Obstruction”

warning message will appear in the vehicle
information display.

LSD2558

5-126

Starting and driving

Action to take
If the warning light (orange) comes on, stop
the vehicle in a safe place, place the shift lever
in the P (Park) position and turn the engine
off. Clean the radar cover on the lower grille
with a soft cloth, and restart the engine. If the
warning light continues to illuminate, have
the PFCW system checked. It is recom-
mended that you visit an INFINITI retailer for
this service.

NOTE:

If the FEB with Pedestrian Detection system
stops working, the PFCW system will also
stop working.

SYSTEM MALFUNCTION

If the PFCW system malfunctions, it will be
turned off automatically, a chime will sound,
the FEB with Pedestrian Detection system
warning light (orange) will illuminate and the
warning message [Malfunction] will appear
in the vehicle information display.

Action to take
If the warning light (orange) comes on, stop
the vehicle in a safe location, turn the engine
off and restart the engine. If the warning light
continues to illuminate, have the PFCW sys-
tem checked. It is recommended that you visit
an INFINITI retailer for this service.

SYSTEM MAINTENANCE

The sensor

䊊

A

is located behind the lower

grille of the front bumper.

To keep the system operating properly, be
sure to observe the following:

∙ Always keep the sensor area of the front

bumper clean.

∙ Do not strike or damage the areas around

the sensor.

∙ Do not cover or attach stickers or similar

objects on the front bumper near the sen-
sor area. This could cause failure or mal-
function.

∙ Do not attach metallic objects near the

sensor area (brush guard, etc.). This could
cause failure or malfunction.

∙ Do not alter, remove or paint the front

bumper. Before customizing or restoring
the front bumper, it is recommended that
you visit an INFINITI retailer.

For USA

FCC ID: OAYARS3–B

This device complies with part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

LSD2702

Starting and driving

5-127
