better cleaning. In the winter season, add a
windshield washer antifreeze. Follow the
manufacturer’s instructions for the mixture
ratio.
Refill the reservoir more frequently when
driving conditions require an increased
amount of window washer fluid.
Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

. Do not substitute engine anti-freeze

coolant for window washer solution.
This may result in damage to the
paint.

. Do not fill the window washer re-

servoir tank with washer fluid con-
centrates at full strength. Some
methyl alcohol based washer fluid
concentrates may permanently stain
the grille if spilled while filling the
window washer reservoir tank.

. Pre-mix washer fluid concentrates

with water to the manufacturer’s
recommended levels before pouring
the fluid into the window washer
reservoir tank. Do not use the win-
dow washer reservoir tank to mix the

washer fluid concentrate and water.

JVM0039X

The 12-volt battery

is located on the left

hand side of the trunk behind an access
panel.
. Keep the battery surface clean and dry.

Clean the battery with a solution of
baking soda and water.

. Make certain the terminal connections

are clean and securely tightened.

. If the vehicle is not to be used for 30 days

or longer, disconnect the negative (-)
battery terminal cable to prevent dis-
charge.

NOTE:
Care should be taken to avoid situations
that can lead to potential 12-volt battery

Do-it-yourself

8-13

12-VOLT BATTERY

8-14

Do-it-yourself

discharge and potential no-start conditions
such as:
1. Installation or extended use of electro-

nic accessories that consume 12-volt
battery power when the engine is not
running (Phone chargers, GPS, DVD
players, etc.)

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the 12-volt battery may
need to be charged to maintain 12-volt
battery health.

WARNING

. Do not expose the battery to flames

or electrical sparks. Hydrogen gas
generated by the battery is explosive.
Do not allow battery fluid to contact
your skin, eyes, fabrics or painted
surfaces. After touching a battery, do
not touch or rub your eyes. Thor-
oughly wash your hands. If the acid
contacts your eyes, skin or clothing,
immediately flush with water for at
least 15 minutes and seek medical
attention.

. The Hybrid vehicle uses a special

battery. If the battery needs to be
replaced, use a battery of the same
design. Using the wrong battery can

cause hydrogen gas to build up in the
vehicle, which could lead to an explo-
sion and personal injury.

. When working on or near a battery,

always wear suitable eye protection
and remove all jewelry.

. Battery posts, terminals and related

accessories contain lead and lead
compounds. Wash hands after hand-
ling.

. Keep battery out of the reach of

children.

JVM0064M

A:

Indicated in blue

B:

Indicated in red

C:

Indicated in white

CHECKING BATTERY FLUID LE-
VEL

.

indicates that the battery is OK.

.

indicates that the battery replacing is

necessary.

.

indicates that the battery charging is

necessary.

If it is necessary to replace the battery, it is
recommended you contact an INFINITI
retailer.

JUMP STARTING

If jump starting is necessary, see “Jump
starting” (P.6-10). If the INFINITI Direct
Response Hybrid

®

System does not start

by jump starting, the 12-volt battery may
have to be replaced. It is recommended you
visit an INFINITI retailer for this service.

WARNING

Be sure the engine and the ignition
switch are off and that the parking
brake is engaged securely.

CAUTION

Be sure to use the correct socket to
remove the spark plugs. An incorrect
socket can damage the spark plugs.

SDI2020

REPLACING SPARK PLUGS

If replacement is required, it is recommended
you visit an INFINITI retailer for this service.

Iridium-tipped spark plugs

It is not necessary to replace the iridium-
tipped spark plugs as frequently as the
conventional type spark plugs since they will
last much longer. Follow the maintenance
schedule shown in the “9. Maintenance and
schedules” section, but do not reuse them by
cleaning or regapping.

Do-it-yourself

8-15

SPARK PLUGS

8-16

Do-it-yourself

Always replace spark plugs with recom-
mended or equivalent ones.

SDI2546

VQ35HR engine

Remove the retainers

as illustrated and

pull out the filter element

.

The filter element should not be cleaned and
reused. Replace it according to the main-
tenance intervals. See “9. Maintenance and
schedules” section of this manual for main-
tenance intervals. When replacing the filter,

wipe the inside of the air cleaner housing and
the cover with a damp cloth.

WARNING

. Operating the engine with the air

cleaner removed can cause you or
others to be burned. The air cleaner
not only cleans the air, it stops flame
if the engine backfires. If it isn’t
there, and the engine backfires, you
could be burned. Do not drive with
the air cleaner removed, and be care-
ful when working on the engine with
the air cleaner removed.

. Never pour fuel into the throttle body

or attempt to start the engine with
the air cleaner removed. Doing so
could result in serious injury.

AIR CLEANER

CLEANING

If your windshield is not clear after using the
windshield washer or if a wiper blade
chatters when running, wax or other materi-
al may be on the blade or windshield.
Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.
Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.
Worn windshield wiper blades can damage
the windshield and impair driver vision.

SDI2048

REPLACING

Replace the wiper blades if they are worn.
Before replacing the wiper blades, the wiper
should be in the fully up position to avoid
scratching the engine hood or damaging the
wiper arm. To pull up the wiper arm, see
“Wiper and washer switch” (P.2-35).
1. Pull the wiper arm.
2. Push the release tab

, and then move

the wiper blade down the wiper arm
while pushing the release tab to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple is in

the groove.

CAUTION

. After wiper blade replacement, re-

turn the wiper arm to its original
position;

otherwise it may be damaged when
the hood is opened.

. Make sure the wiper blades contact

the glass; otherwise the arm may be
damaged from wind pressure.

Do-it-yourself

8-17

WINDSHIELD WIPER BLADES

8-18

Do-it-yourself

SDI2362

Be careful not to clog the washer nozzle

.

This may cause improper windshield washer
operation. If the nozzle is clogged, remove
any objects with a needle or small pin

. Be

careful not to damage the nozzle.

If the brakes do not operate properly, it is
recommended you have the brakes checked
by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjusting
brakes.
The disc-type brakes self-adjust every time
the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to
normal. It is recommended you visit an
INFINITI retailer for this service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires repla-
cement, it will make a high pitched scraping
sound when the vehicle is in motion. This
scraping sound will first occur only when the
brake pedal is depressed. After more wear of
the brake pad, the sound will always be
heard even if the brake pedal is not
depressed. Have the brakes checked as soon
as possible if the wear warning sound is
heard.

Under some driving or climate conditions,
occasional brake squeak, squeal or other
noise may be heard. Occasional brake noise
during light to moderate stops is normal and
does not affect the function or performance
of the brake system.
Proper brake inspection intervals should be
followed. For additional information, see the
maintenance schedule shown in the “9.
Maintenance and schedules” section.

BRAKES

JVM0055X

JVM0056X

ENGINE COMPARTMENT OR
TRUNK ROOM

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on
the fuse box cover. This could damage
the electrical system or electronic con-
trol units or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the engine hood or trunk lid and to

access the cover on the fuse/fusible link
holder.

3. Remove the fuse/fusible link holder

cover.

4. Remove the fuse with the fuse puller.

SDI1754

5. If the fuse is open

, replace it with a

new fuse

. Spare fuses are stored in the

passenger compartment fuse box.

6. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service.

The holder also contains the fuses. It is
recommended you visit an INFINITI retailer
for checking and/or replacing.

Fusible links

If any electrical equipment does not operate
and fuses are in good condition, check the
fusible links. If any of these fusible links are
melted, replace only with genuine INFINITI

Do-it-yourself

8-19

FUSES

8-20

Do-it-yourself

parts.

SDI2034

PASSENGER COMPARTMENT

CAUTION

Never use a fuse of a higher or lower
amperage rating than that specified on
the fuse box cover. This could damage
the electrical system or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service. Spare fuses are
stored in the fuse box.

CAUTION

Be careful not to allow children to
swallow the battery and removed parts.

SDI2451

To replace the battery:
1. Release the lock knob at the back of the

Intelligent Key and remove the mechan-
ical key.

2. Insert a flat-blade screwdriver wrapped

with a cloth into the slit of the corner and
twist it to separate the upper part from

the lower part.

3. Replace the battery with a new one.

Recommended battery:
CR2025 or equivalent

.

Do not touch the internal circuit and

electric terminals as it could cause a
malfunction.

.

Hold the battery by the edges. Hold-

ing the battery across the contact
points will seriously deplete the sto-
rage capacity.

.

Make sure that the + side faces the

bottom of the case.

Do-it-yourself

8-21

INTELLIGENT KEY BATTERY
REPLACEMENT

8-22

Do-it-yourself

SDI2452

4. Align the tips of the upper and lower

parts, and then push them together until
it is securely closed.

5. Operate the buttons to check its opera-

tion.

If you need any assistance for replacement,
it is recommended you visit an INFINITI
retailer for this service.

FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules.

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device
must accept any interference received, in-
cluding interference that may cause unde-
sired operation.

Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s author-
ity to operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s).
Operation subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must accept
any interference, including interference that
may cause undesired operation of the
device.

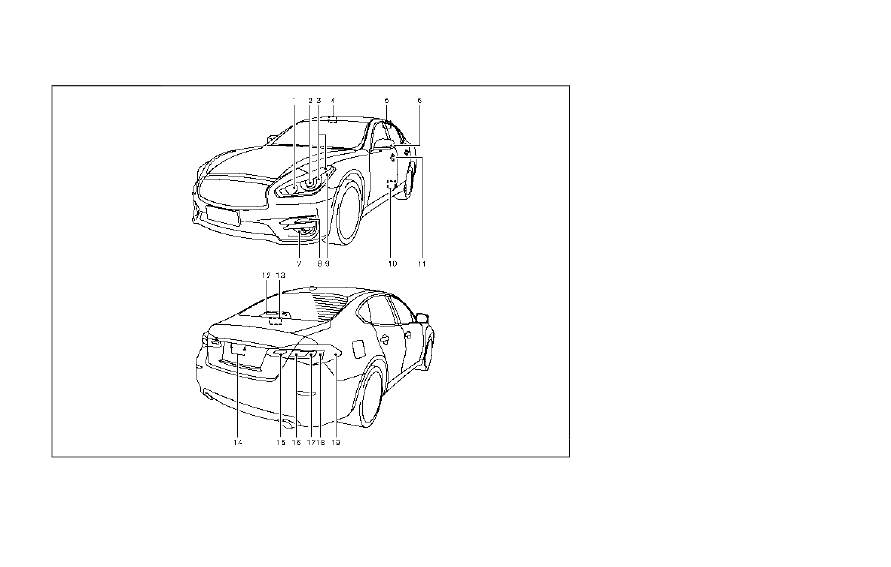

JVM0482X

1.

Headlight (high-beam)

2.

Headlight (low-beam)

3.

Parking light

4.

Map light

5.

Rear personal light

6.

Side turn signal light

7.

Fog light

8.

Front turn signal light

9.

Front side marker light

10. Step light
11. Courtesy light
12. High-mounted stop light
13. Trunk light
14. License plate light
15. Back-up light
16. Rear turn signal light
17. Stop light
18. Tail light
19. Rear side marker light

Do-it-yourself

8-23

LIGHTS

8-24

Do-it-yourself

HEADLIGHTS

Replacing

If replacement is required, it is recommended
you visit your INFINITI retailer for this
service.
Fog may temporarily form inside the lens of
the exterior lights in the rain or in a car wash.
A temperature difference between the inside
and the outside of the lens causes the fog.
This is not a malfunction. If large drops of
water collect inside the lens, it is recom-
mended you visit an INFINITI retailer for this
service.

EXTERIOR AND INTERIOR
LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

High beams

LED

—

Low beams

LED

—

Front turn signal light*

LED

—

Front fog light*

LED

—

Parking light*

LED

—

Side turn signal light*

LED

—

Side marker light*

LED

—

Rear combination light*

back-up

LED

—

turn signal

21

W21W

stop/tail/side marker

LED

—

License plate light*

5

W5W

Map light

8

—

Rear personal light

8

—

Vanity mirror light*

2

—

Step light*

5

—

Trunk light*

3.4

—

Courtesy light*

LED

—

High-mounted stop light*

LED

—

*: It is recommended you visit an INFINITI retailer for replacement.
NOTE: It is recommended that you check with the Parts Department at an INFINITI retailer
for the latest information about parts.

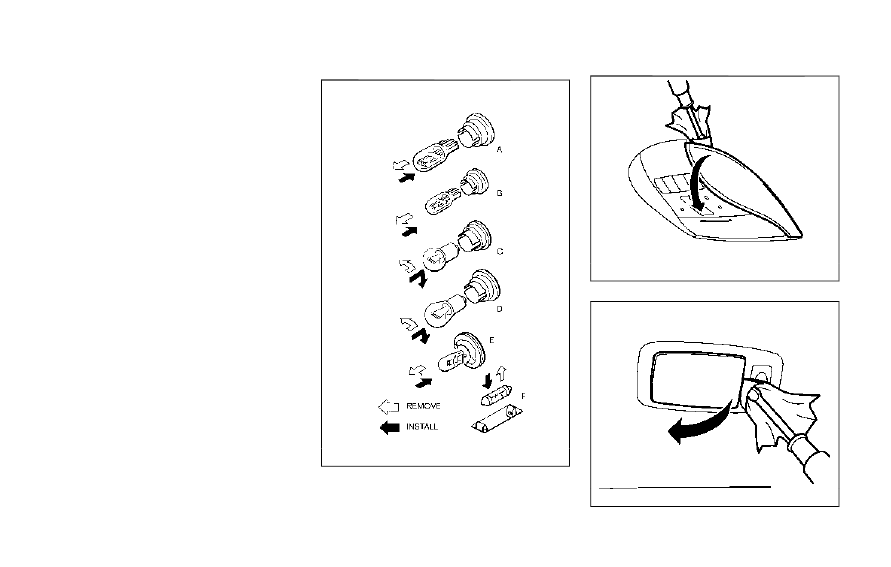

Replacement procedures

All other lights are either type A, B, C, D, E or
F. When replacing a bulb, first remove the
lens and/or cover.

SDI1679

SDI2550

Map light

SDI2031

Rear personal light

Do-it-yourself

8-25

8-26

Do-it-yourself

If you have a flat tire, see “Flat tire” (P.6-3).

TIRE PRESSURE

Tire Pressure Monitoring System
(TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except the
spare. When the low tire pressure warning
light is lit and the CHECK TIRE PRESSURE
warning appears in the vehicle information
display, one or more of your tires is sig-
nificantly under-inflated.
The TPMS will activate only when the
vehicle is driven at speeds above 16 MPH
(25 km/h). Also, this system may not detect
a sudden drop in tire pressure (for example a
flat tire while driving).
For more details, see “Low tire pressure
warning light” (P.2-15), “Tire Pressure Mon-
itoring System (TPMS) ” (P.5-5) and “Tire
Pressure Monitoring System (TPMS) ” (P.6-
3).

Tire inflation pressure

Check the pressure of the tires (in-
cluding the spare) often and always
prior to long distance trips. The
recommended tire pressure specifica-
tions are shown on the Tire and

Loading Information label under the
“Cold Tire Pressure” heading. The Tire
and Loading Information label is
affixed to the driver side center pillar.
Tire pressures should be checked
regularly because:
. Most tires naturally lose air over

time.

. Tires can lose air suddenly when

driven over potholes or other ob-
jects or if the vehicle strikes a curb
while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle
has been parked for 3 or more hours,
or driven less than 1 mile (1.6 km) at
moderate speeds.
Incorrect tire pressure, including un-
der inflation, may adversely affect
tire life and vehicle handling.

WARNING

. Improperly inflated tires can fail

suddenly and cause an accident.

. The Gross Vehicle Weight rat-

ing (GVWR) is located on the F.
M.V.S.S./C.M.V.S.S. label. The
vehicle weight capacity is indi-
cated on the Tire and Loading
Information label. Do not load
your vehicle beyond this capa-
city. Overloading your vehicle
may result in reduced tire life,
unsafe operating conditions
due to premature tire failure,
or unfavorable handling char-
acteristics and could also lead
to a serious accident. Loading
beyond the specified capacity
may also result in failure of
other vehicle components.

. Before taking a long trip, or

whenever you heavily load your
vehicle, use a tire pressure
gauge to ensure that the tire
pressures are at the specified
level.

. For additional information re-

garding tires, refer to “Impor-
tant Tire Safety Information”
(US) or “Tire Safety Informa-

WHEELS AND TIRES

tion” (Canada) in the Warranty
Information Booklet.

Do-it-yourself

8-27

8-28

Do-it-yourself

JVM0062X

Tire and Loading Information label

Seating capacity: The maximum
number of occupants that can be
seated in the vehicle.
Vehicle load limit: See “Vehicle
loading information” (P.10-12).

Original size: The size of the tires
originally installed on the vehicle
at the factory.
Cold tire pressure: Inflate the
tires to this pressure when the
tires are cold. Tires are consid-
ered COLD after the vehicle has

been parked for 3 or more hours,
or driven less than 1 mile (1.6 km)
at moderate speeds. The recom-
mended cold tire inflation is set
by the manufacturer to provide
the best balance of tire wear,
vehicle handling, driveability, tire
noise, etc., up to the vehicle’s
GVWR.
Tire size — see “Tire labeling”
(P.8-30).
Spare tire size or compact spare
tire size (if so equipped)
