. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This
could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

WARNING

Failure to follow the warnings and
instructions for proper use of the FEB
system could result in serious injury or
death.
. The FEB system is a supplemental aid

to the driver. It is not a replacement
for the driver’s attention to traffic
conditions or responsibility to drive
safely. It cannot prevent accidents
due to carelessness or dangerous
driving techniques.

. The FEB system does not function in

all driving, traffic, weather and road
conditions.

The FEB system can assist the driver when
there is a risk of a forward collision with the
vehicle ahead in the traveling lane.

Starting and driving

5-101

FORWARD EMERGENCY
BRAKING (FEB) (if so equipped)

5-102

Starting and driving

JVS0462X

The FEB system uses a radar sensor
located behind the lower grille of the front
bumper to measure the distance to the
vehicle ahead in the traveling lane.

JVS1114X

Indicators and warnings (on the vehicle
information display)
FEB system warning light (on the
instrument panel)
Center multi-function control panel

FEB SYSTEM OPERATION

The FEB system operates at speeds above
approximately 3 MPH (5 km/h).
If a risk of a forward collision is detected, the
FEB system will provide the first warning to
the driver by blinking the vehicle ahead
detection indicator in the vehicle information
display and providing an audible warning. In
addition, the FEB system pushes the accel-
erator pedal up. If the driver releases the
accelerator pedal, then the system applies
partial braking.
If the driver applies the brakes quickly and
forcefully after the warning, and the FEB
system detects that there is still the possi-
bility of a forward collision, the system will
automatically increase the braking force.
If a forward collision is imminent and the
driver does not take action, the FEB system
issues the second visual (flashing) and
audible warning and automatically applies
harder braking.

NOTE:
The vehicle’s stop lights come on when
braking is performed by the FEB system.
Depending on vehicle speed and distance to
the vehicle ahead, as well as driving and
roadway conditions, the system may help
the driver avoid a forward collision or may
help mitigate the consequences of a collision

should one be unavoidable.
If the driver is handling the steering wheel,
accelerating or braking, the FEB system will
function later or will not function.
The automatic braking will cease under the
following conditions:
. When the steering wheel is turned as far

as necessary to avoid a collision.

. When the accelerator pedal is depressed.

. When there is no longer a vehicle de-

tected ahead.

If the FEB system has stopped the vehicle,
the vehicle will remain at a standstill for
approximately 2 seconds before the brakes
are released.

Starting and driving

5-103

5-104

Starting and driving

JVS1115X

FEB system warning light (on the
instrument panel)
Center multi-function control panel
SETTING button

TURNING THE FEB SYSTEM ON/
OFF

Perform the following steps to turn the FEB
system on or off.
1. Push the SETTING button

.

2. Touch [Driver Assistance].
3. Touch [Emergency Assist].
4. Touch [Forward emergency braking] to

turn the system ON/OFF.

When the FEB system is turned off, the FEB
system warning light (orange)

illuminates.

NOTE:
The FEB system will be automatically
turned ON when the hybrid system is
restarted. The PFCW system is integrated
into the FEB system. There is not a separate
selection in the display for the PFCW
system. When the FEB system is turned
off, the PFCW system is also turned off.

FEB SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the FEB system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The FEB system cannot detect all

vehicles under all conditions.

. The radar sensor does not detect the

following objects:

— Pedestrians, animals or obstacles

in the roadway

— Oncoming vehicles

— Crossing vehicles

. The radar sensor has some perfor-

mance limitations. If a stationary
vehicle is in the vehicle’s path, the
FEB system will not function when
the vehicle is driven at speeds over
approximately 45 MPH (70 km/h).

. The radar sensor may not detect a

vehicle ahead in the following condi-
tions:

— Dirt, ice, snow or other material

covering the radar sensor.

— Interference by other radar

sources.

— Snow or road spray from travel-

ing vehicles.

— If the vehicle ahead is narrow (e.g.

motorcycle)

— When driving on a steep downhill

slope or roads with sharp curves.

. In some road or traffic conditions, the

FEB system may unexpectedly push
the accelerator pedal up or apply
partial braking. When acceleration is
necessary, continue to depress the
accelerator pedal to override the
system.

. Braking distances increase on slip-

pery surfaces.

. The system is designed to automati-

cally check the sensor’s functionality,
within certain limitations. The system
may not detect some forms of ob-
struction of the sensor area such as
ice, snow, stickers, for example. In
these cases, the system may not be
able to warn the driver properly. Be
sure that you check, clean and clear
the sensor area regularly.

. Excessive noise will interfere with the

warning chime sound, and the chime

may not be heard.

Starting and driving

5-105

5-106

Starting and driving

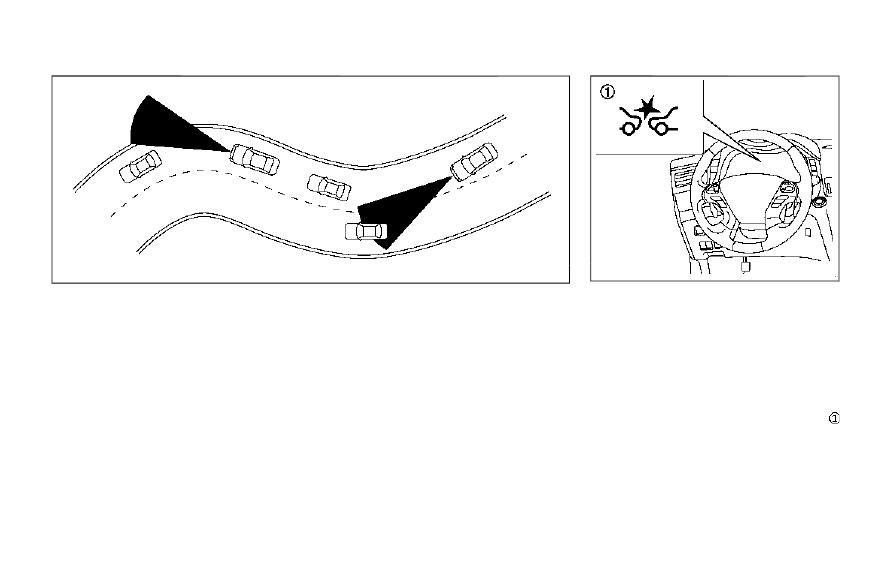

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the sensor
may detect vehicles in a different lane, or
may temporarily not detect a vehicle travel-
ing ahead. This may cause the system to
work inappropriately.
The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the vehicle ahead
detection indicator and sounding the chime
unexpectedly. You will have to manually
control the proper distance away from the
vehicle traveling ahead.

JVS0719X

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it im-
possible to detect a vehicle ahead, the FEB
system is automatically turned off. The FEB
system warning light (orange)

will illumi-

nate.
Action to take:
When the above conditions no longer exist,
the FEB system will resume automatically.

Condition B

In the following conditions, the FEB system
is automatically turned off. The FEB system
warning light (orange)

will illuminate and

the “FRONT RADAR OBSTRUCTION”
warning message will appear in the vehicle
information display.
. The sensor area on the front of the

vehicle is covered with dirt or is ob-
structed.

Action to take:
If the warning light (orange)

comes on,

stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the hybrid system off. Clean the radar cover
on lower grille with a soft cloth, and restart
the hybrid system. If the warning light
continues to illuminate, have the system
checked. It is recommended you visit an
INFINITI retailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls).

Action to take:
When the above conditions no longer exist,
the FEB system will resume automatically.

Condition C

When the accelerator pedal actuator detects
that the internal motor temperature is high,
the FEB system is automatically turned off.
The FEB system warning light (orange)
will illuminate.
Action to take:
When the above conditions no longer exist,
the FEB system will resume automatically.

Condition D

When VDC system is OFF, the FEB brake
will not operate. In this case only visible and
audible warning operates. The FEB system
warning light (orange) will illuminate.
Action to take:
When the above conditions no longer exist,
the FEB system will resume automatically.

SYSTEM MALFUNCTION

If the FEB system malfunctions, it will be
turned off automatically, a chime will sound,
the FEB system warning light (orange)

will

illuminate.
Action to take:
If the warning light (orange)

illuminates,

stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the hybrid system off and restart the hybrid
system. If the warning light continues to

illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

Starting and driving

5-107

5-108

Starting and driving

JVS0462X

SYSTEM MAINTENANCE

The sensor

is located behind the lower

grille of the front bumper.
To keep the system operating properly, be
sure to observe the following:
. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This

could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

WARNING

Failure to follow the warnings and
instructions for proper use of the PFCW
system could result in serious injury or
death.
. The PFCW system helps warn the

driver before a collision but will not
avoid a collision. It is the driver’s
responsibility to stay alert, drive
safely and be in control of the vehicle
at all times.

The PFCW system can help alert the driver
when there is a sudden braking of a second
vehicle traveling in front of the vehicle ahead
in the same lane.

PREDICTIVE FORWARD COLLISION
WARNING (PFCW) (if so equipped)

JVS0462X

The PFCW system uses a radar sensor
located behind the lower grille of the front
bumper to measure the distance to a second
vehicle ahead in the same lane.

JVS1116X

Vehicle ahead detection indicator (on
the vehicle information display)
FEB system warning light (on the
instrument panel)
Center multi-function control panel

Starting and driving

5-109

5-110

Starting and driving

JVS0294X

PFCW SYSTEM OPERATION

The PFCW system operates at speeds above
approximately 3 MPH (5 km/h).
If there is a potential risk of a forward
collision, the PFCW system will warn the
driver by blinking the vehicle ahead detection
indicator, and sounding an audible alert.

JVS1115X

FEB system warning light (on the
instrument panel)
Center multi-function control panel
SETTING button

TURNING THE PFCW SYSTEM
ON/OFF

Perform the following steps to turn the
PFCW system on or off.
1. Push the SETTING button

.

2. Touch [Driver Assistance].
3. Touch [Emergency Assist].
4. Touch [Forward emergency braking] to

turn the system ON/OFF.

When the PFCW system is turned off, the
FEB system warning light (orange)

illumi-

nates.

NOTE:
The PFCW system is integrated into the
FEB system. There is not a separate selec-
tion in the display for the PFCW system.
When the FEB is turned off, the PFCW
system is also turned off.

Starting and driving

5-111

5-112

Starting and driving

JVS0295X

Illustration A

JVS0296X

Illustration B

JVS0297X

Illustration C

JVS0298X

Illustration D

PFCW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the PFCW system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The PFCW system cannot detect all

vehicles under all conditions.

. The radar sensor does not detect the

following objects:

— Pedestrians, animals or obstacles

in the roadway

— Oncoming vehicles

— Crossing vehicles

. (Illustration A) The PFCW system

does not function when a vehicle
ahead is a narrow vehicle, such as a
motorcycle.

. The radar sensor may not detect a

vehicle ahead in the following condi-
tions:

— Snow or heavy rain

— Dirt, ice, snow or other material

covering the radar sensor

— Interference by other radar

sources

— Snow or road spray from travel-

ling vehicles.

— Driving in a tunnel

. (Illustration B) When the vehicle

ahead is being towed.

. (Illustration C) When the distance to

the vehicle ahead is too close, the
beam of the radar sensor is ob-
structed.

. (Illustration D) When driving on a

steep downhill slope or roads with
sharp curves.

. The system is designed to automati-

cally check the sensor’s functionality,
within certain limitations. The system
may not detect some forms of ob-
struction of the sensor area such as
ice, snow, stickers, for example. In
these cases, the system may not be
able to warn the driver properly. Be
sure that you check, clean and clear
the sensor area regularly.

. Excessive noise will interfere with the

warning chime sound, and the chime
may not be heard.

Starting and driving

5-113

5-114

Starting and driving

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the radar
sensor may detect vehicles in a different
lane, or may temporarily not detect a vehicle
traveling ahead. This may cause the PFCW
system to work inappropriately.
The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the system
indicator and sounding the chime unexpect-
edly. You will have to manually control the
proper distance away from the vehicle
traveling ahead.

JVS0719X

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it im-
possible to detect a vehicle ahead, the
PFCW system is automatically turned off.
The FEB system warning light (orange)
will illuminate.
Action to take:
When the above conditions no longer exist,
the PFCW system will resume automatically.

Condition B

In the following conditions, the PFCW
system is automatically turned off. The
FEB system warning light (orange)

will

illuminate and the “FRONT RADAR OB-
STRUCTION” warning message will appear
in the vehicle information display.
. The sensor area on the front of the

vehicle is covered with dirt or is ob-
structed.

Action to take:
If the warning light (orange)

comes on,

stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the hybrid system off. Clean the radar cover
on lower grille with a soft cloth, and restart
the hybrid system. If the warning light
continues to illuminate, have the system
checked. It is recommended you visit an
INFINITI retailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls).

Action to take:
When the above conditions no longer exist,
the PFCW system will resume automatically.

SYSTEM MALFUNCTION

If the PFCW system malfunctions, it will be
turned off automatically, a chime will sound,
the FEB system warning light (orange)

will

illuminate.
Action to take:
If the warning light (orange)

illuminates,

stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the hybrid system off and restart the hybrid
system. If the warning light continues to
illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS0462X

SENSOR MAINTENANCE

The sensor

is located behind the lower

grille of the front bumper.
To keep the system operating properly, be
sure to observe the following:
. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This

Starting and driving

5-115

5-116

Starting and driving

could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

CAUTION

During the first 1,200 miles (2,000 km),
follow these recommendations to obtain
maximum engine performance and en-
sure the future reliability and economy
of your new vehicle.

Failure to follow these recommendations
may result in shortened engine life and
reduced engine performance.

. Avoid driving for long periods at constant

speed, either fast or slow. Do not run the
engine over 4,000 rpm.

. Do not accelerate at full throttle in any

gear.

. Avoid quick starts.

. Avoid hard braking as much as possible.

Follow these easy-to-use Fuel Efficient
Driving Tips to help you achieve the most
fuel economy from your vehicle.
1. Use smooth accelerator and brake pedal

application.

.

Avoid rapid starts and stops.

.

Use smooth, gentle accelerator and

brake application whenever possible.

.

Maintain constant speed while com-

muting and coast whenever possible.

2. Maintain constant speed.

.

Look ahead to try and anticipate and

minimize stops.

.

Synchronizing your speed with traffic

lights allows you to reduce your
number of stops.

.

Maintaining a steady speed can mini-

mize red light stops and improve fuel
efficiency.

3. Use air conditioning (A/C) at higher

vehicle speeds.

.

Below 40 MPH (64 km/h), it is more

efficient to open windows to cool the
vehicle due to reduced engine load.

.

Above 40 MPH (64 km/h), it is more

efficient to use A/C to cool the
vehicle due to increased aerodynamic
drag.

.

Recirculating the cool air in the cabin

when the A/C is on reduces cooling
load.

BREAK-IN SCHEDULE

FUEL EFFICIENT DRIVING TIPS
