Infiniti Q70 Hybrid (2018 year). Manual - part 16

2. To block glare from the side, remove the

sun visor from the center mount and
swing the visor to the side

.

3. Slide the sun visor

in or out as needed.

SPA2447

INSIDE MIRROR

Adjust the height and the angle of the inside
mirror to the desired position.

SPA2450

Automatic anti-glare type

The inside mirror is designed so that it
automatically changes reflection according
to the intensity of the headlights of the
following vehicle.
The anti-glare system will be automatically
turned on when the ignition switch is pushed
to the ON position.
The anti-glare system also operates for the
outside rearview mirror.
When the anti-glare system is turned on, the
indicator light

will illuminate and excessive

glare from the headlights of the vehicle
behind you will be reduced.
Push the “

*” switch

to make the inside

Pre-driving checks and adjustments

3-25

MIRRORS

3-26

Pre-driving checks and adjustments

rearview mirror operate normally. The in-
dicator light will turn off. Push the “I” switch

to turn the system on.

Do not allow any object to cover the sensors

or apply glass cleaner on them. Doing so

will reduce the sensitivity of the sensor,
resulting in improper operation.
For the HomeLink

®

Universal Transceiver

operation, see “HomeLink

®

Universal Trans-

ceiver” (P.2-62).

OUTSIDE MIRRORS

WARNING

Objects viewed in the outside mirror on
the passenger side are closer than they
appear. Be careful when moving to the
right. Using only this mirror could cause
an accident. Use the inside mirror or
glance over your shoulder to properly
judge distances to other objects.

SPA2739

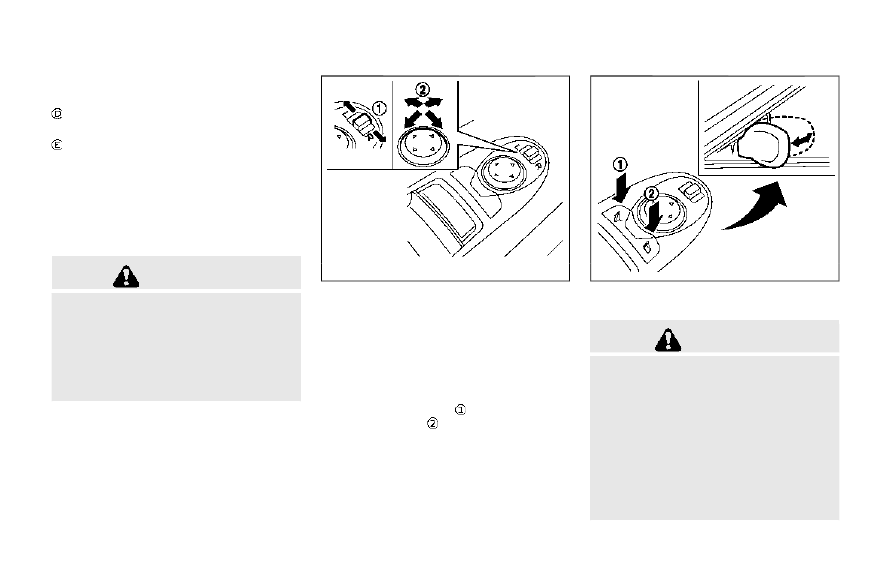

Adjusting outside mirrors

The outside mirror control switch is located
on the armrest.
The outside mirror will operate only when
the ignition switch is in the ACC or ON
position.
Move the switch right or left to select the
right or left side mirror

, then adjust using

the control switch

.

Defrosting outside mirrors

The outside mirrors will be heated when the
rear window defroster switch is operated.

SPA2738

Foldable outside mirrors

CAUTION

. Do not touch the mirrors while they

are moving. Your hand may be
pinched, and the mirror may malfunc-
tion.

. Do not drive with the mirrors stored.

You will be unable to see behind the
vehicle.

. If the mirrors were folded or unfolded

by hand, there is a chance that the
mirror will move forward or back-
ward during driving. If the mirrors

were folded or unfolded by hand, be
sure to adjust them again electrically
before driving.

The outside rearview mirror remote control
operates when the ignition switch is in the
“ACC” or “ON” position.
To fold the outside rearview mirrors, push
the outside rearview mirror folding switch to
the CLOSE position

. To unfold, push to

the OPEN position

.

If mirrors are manually operated or bumped,
the mirror body can become loose at the
pivot point. To correct electronic mirror
operation, cycle mirrors by pushing “CLOSE”
until completely closed, then push “OPEN”
until mirror is in the open position.

Reverse tilt-down feature

When backing up the vehicle, the right and
left outside mirrors will turn downward
automatically to provide better rear visibility.
1. Push the ignition switch to the ON

position.

2. Move the shift lever to the R (Reverse)

position.

3. Select the right or left side mirror by

operating the outside mirror control
switch.

4. The outside mirror surface moves down-

ward.

When one of the following conditions has
occurred, the outside mirror surface will
return to its original position.
. The shift lever is moved to any position

other than R (Reverse).

. The outside mirror control switch is set to

the center position.

. The ignition switch is pushed to the OFF

position.

Automatic anti-glare

The outside rearview mirror is designed so
that it automatically changes reflection
according to the intensity of the headlights
of the vehicle following you.
The anti-glare system will be automatically
turned on when the ignition switch is placed
in the ON position.

SIC3869

VANITY MIRROR

To use the front vanity mirror, pull down the
sun visor and pull up the cover.

Pre-driving checks and adjustments

3-27

3-28

Pre-driving checks and adjustments

The automatic drive positioner system has
the following features:
. Entry/exit function

. Memory storage

. Setting memory function

ENTRY/EXIT FUNCTION

This system is designed so that the driver’s
seat and steering column will automatically
move when the shift lever is in the P (Park)
position. This allows the driver to get into
and out of the driver’s seat more easily.
The driver’s seat will slide backward and the
steering wheel will move up when the
driver’s door is opened with the ignition
switch in the LOCK position.
The driver’s seat and steering wheel will
return to the previous positions when the
ignition switch is pushed to the ACC posi-
tion.
The driver’s seat will not return to the
previous positions if the seat or steering
adjusting switch is operated when the seat is
at the exit position.

Cancel or activate entry/exit func-
tion

The shift lever must be in the P (Park)
position with the ignition switch in the OFF
position.

The entry/exit function can be activated or
canceled by pressing and holding the SET
switch for more than 10 seconds.
Keep the SET switch pressed for more than
10 seconds to turn on or off the entry/exit
function.
The entry/exit function can also be acti-
vated or canceled if the [Lift Steering Wheel
on Exit] or [Slide Driver Seat Back on Exit]
key is turned to ON or OFF in the Vehicle
Settings on the center display. (See the
Infiniti InTouch Owner’s Manual.)

Initialize entry/exit function

If the 12-volt battery cable is disconnected,
or if the fuse opens, the entry/exit function
will not work though this function was set
on before. In such a case, after connecting
the 12-volt battery or replacing with a new
fuse, open and close the driver’s door more
than two times after the ignition switch is
turned from the ON position to the LOCK
position. The entry/exit function will be
activated.

JVP0241X

MEMORY STORAGE

Two positions for the driver’s seat, steering
column and outside mirrors can be stored in
the automatic drive positioner memory.
Follow these procedures to use the memory
system.
1. Move the shift lever to the P (Park)

position.

2. Adjust the driver’s seat, steering column

and outside mirrors to the desired posi-
tions by manually operating each adjust-
ing switch. For additional information,
see “Seats” (P.1-2), “Tilt/telescopic
steering” (P.3-24) and “Outside mirrors”
(P.3-26).

AUTOMATIC DRIVE POSITIONER

3. Push the SET switch and, within 5

seconds, push the memory switch (1 or
2) fully for at least 1 second.
The indicator light for the pushed mem-
ory switch will stay on for approximately
5 seconds after pushing the switch.
When the memory is stored in the
memory switch (1 or 2), a buzzer will
sound.
If memory is stored in the same memory
switch, the previous memory will be
deleted.

Linking Intelligent Key to a stored
memory position

The Intelligent Key can be linked to a stored
memory position with the following proce-
dure.
1. Follow the steps for storing a memory

position.

2. While the indicator light for the memory

switch being set is illuminated for 5
seconds, push the

button on the

Intelligent Key. If the indicator light
blinks, the Intelligent Key is linked to
that memory setting.

Push the ignition switch to the OFF position,
and then push the

button on the

Intelligent Key. The driver’s seat, steering
wheel and outside mirrors will move to the

memorized position.

Confirming memory storage

. Push the SET switch. If the main memory

has not been stored, the indicator light
will come on for approximately 0.5
second. When the memory has stored in
position, the indicator light will stay on
for approximately 5 seconds.

. If the 12-volt battery cable is discon-

nected, or if the fuse opens, the memory
will be canceled. In this case, reset the
desired position using the previous pro-
cedure.

. If optional Intelligent Keys are added to

your vehicle, the memory storage proce-
dure to switch 1 or 2 and linking
Intelligent Key procedure to a stored
memory position should be performed
again for each Intelligent Key. For addi-
tional Intelligent Key information, see
“Keys” (P.3-2).

Selecting the memorized position

1. Move the shift lever to the P (Park)

position.

2. Push the memory switch (1 or 2) fully for

at least 1 second.

3. The driver’s seat, steering column and

outside mirrors will move to the memor-
ized position with the indicator light

flashing, and then the light will stay on
for approximately 5 seconds.

SETTING MEMORY FUNCTION

The status of the following settings can be
linked to the Intelligent Key and the memor-
ized settings can be available for each
Intelligent Key.
. Climate control system

. Navigation system (if so equipped)

. Audio system
To use the memory function, lock the doors
with the Intelligent Key that is linked to the
settings.
To enable the memorized settings:
1. Carry the Intelligent Key that is linked to

the settings, and unlock the doors by
pushing the driver’s door handle request
switch or UNLOCK

button on the

Intelligent Key.

2. Push the ignition switch to the “ON”

position. “Connection with the key has
been done” will be displayed on the
screen and the memorized settings are
available (only when a new Intelligent
Key is used).

Pre-driving checks and adjustments

3-29

3-30

Pre-driving checks and adjustments

SYSTEM OPERATION

The automatic drive positioner system will
not work or will stop operating under the
following conditions:
. When the vehicle speed is above 0 MPH

(0 km/h) or 4 MPH (7 km/h) for the Exit
function.

. When any of the memory switches are

pushed while the automatic drive posi-
tioner is operating.

. When the adjusting switch for the dri-

ver’s seat and steering column is turned
on while the automatic drive positioner is
operating.

. When the seat has already been moved

to the memorized position.

. When no seat position is stored in the

memory switch.

. When the shift lever is moved from the P

(Park) position to any other position.

4 Monitor, climate, audio, phone and voice re-

cognition systems

Infiniti InTouch Owner’s Manual................................... 4-2
Safety note.......................................................................... 4-2

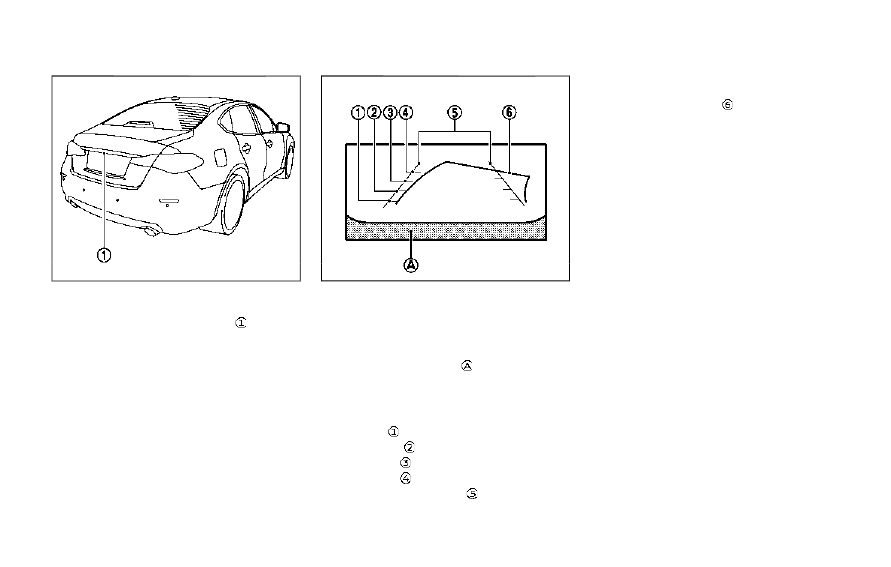

RearView Monitor (if so equipped)............................... 4-3

RearView Monitor system operation..................... 4-4

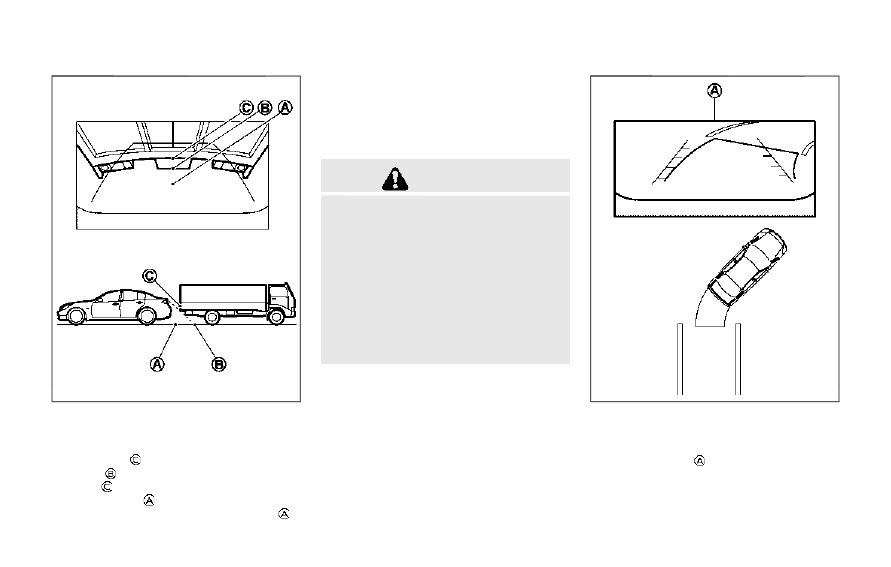

How to read displayed lines...................................... 4-4

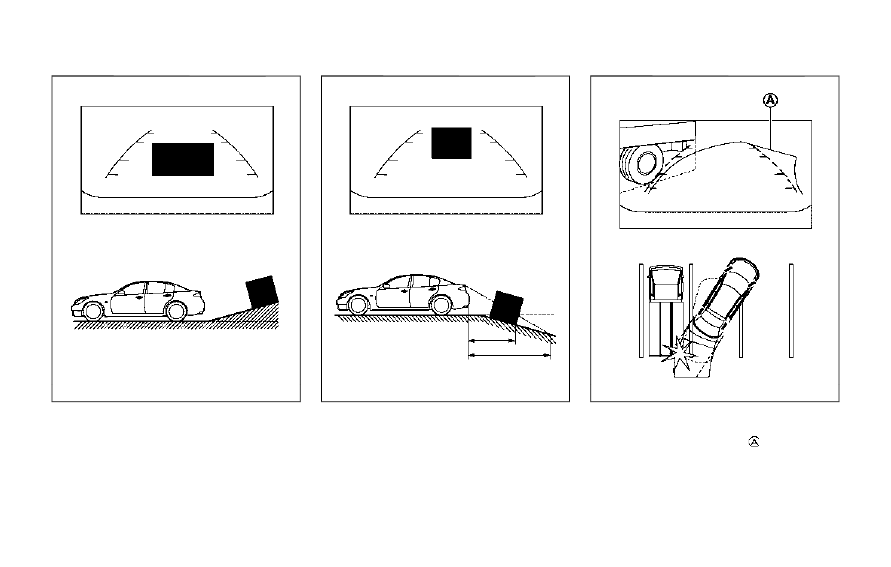

Difference between predictive and
actual distances ............................................................ 4-4
How to park with predictive course lines.............. 4-6
Adjusting the screen.................................................... 4-7
Predictive course line settings.................................. 4-8
RearView Monitor system limitations.................... 4-8
System maintenance.................................................... 4-9

Around View

®

Monitor (if so equipped)................... 4-10

Around View

®

Monitor system operation........... 4-11

How to adjust the screen view............................... 4-19
Around View

®

Monitor settings............................. 4-19

Around View

®

Monitor system limitations......... 4-21

System maintenance.................................................. 4-23

Camera aiding sonar function (if so equipped) ....... 4-23

Sonar system operation........................................... 4-24

Turning on and off the sonar function............... 4-25
Sonar system limitations........................................ 4-26
System temporarily unavailable........................... 4-27
System maintenance ............................................... 4-27

Moving Object Detection (MOD) (if
so equipped)...................................................................... 4-27

MOD system operation......................................... 4-28
Turning on and off the MOD system................ 4-30
MOD system limitations........................................ 4-30
System maintenance ............................................... 4-31

Ventilators......................................................................... 4-32
Heater and air conditioner............................................ 4-32

Automatic climate control .................................... 4-34
Operating tips............................................................ 4-36
Linking Intelligent Key............................................. 4-37
Servicing climate control........................................ 4-37

Antenna............................................................................. 4-38

Window antenna .................................................... 4-38
Satellite antenna...................................................... 4-38

Car phone or CB radio.................................................. 4-38

4-2

Monitor, climate, audio, phone and voice recognition systems

Refer to the Infiniti InTouch Owner’s Manual
that includes the following information.
. Audio system

. Bluetooth

®

Hands-Free Phone system

. Infiniti InTouch

TM

Apps

. Infiniti InTouch

TM

Services

. Navigation system

. Voice recognition

. Information and settings viewable on

Infiniti InTouch

TM

WARNING

. Do not disassemble or modify this

system. If you do, it may result in
accidents, fire, or electric shock.

. Do not use this system if you notice

any abnormality, such as a frozen
screen or lack of sound. Continued
use of the system may result in
accident, fire or electric shock.

. In case you notice any foreign object

in the system hardware, spill liquid on
it, or notice smoke or smell coming
from it, stop using the system im-
mediately. Ignoring such conditions
may lead to accidents, fire, or electric
shock. It is recommended you visit an
INFINITI retailer for servicing.

. Park the vehicle in a safe location and

apply the parking brake to view the
images on the front center display
screen.

Do not attempt to operate the system in
extreme temperature conditions [below
−4°F (−20°C) and above 158°F (70°C)].
Operating this system under these condi-
tions may result in system malfunctions.

INFINITI INTOUCH OWNER’S MANUAL

SAFETY NOTE

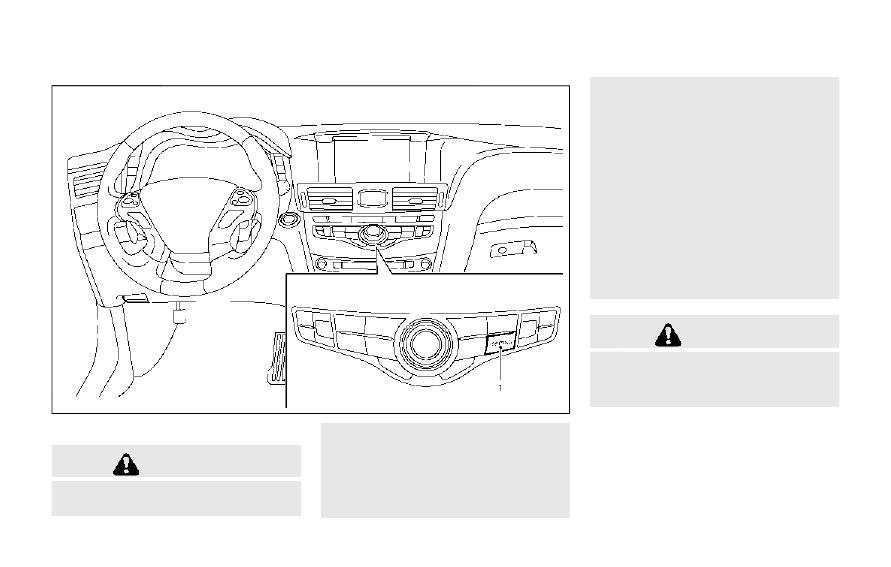

JVH1705X

1. SETTING button

WARNING

Failure to follow the warnings and
instructions for proper use of the Rear-

View Monitor system could result in
serious injury or death.
. The RearView Monitor is a conveni-

ence but it is not a substitute for
proper backing. Always turn and look
out the windows, and check mirrors

to be sure that it is safe to move
before operating the vehicle. Always
back up slowly.

. The system is designed as an aid to

the driver in showing large stationary
objects directly behind the vehicle, to
help avoid damaging the vehicle.

. The distance guide line and the

vehicle width line should be used as
a reference only when the vehicle is
on a level paved surface. The distance
viewed on the monitor is for refer-
ence only and may be different than
the actual distance between the
vehicle and displayed objects.

CAUTION

Do not scratch the camera lens when
cleaning dirt or snow from the front of
the camera.

The RearView Monitor system automatically
shows a rear view of the vehicle when the
shift lever is placed in the R (Reverse)
position.
The radio can still be heard while the Rear-
View Monitor is active.

Monitor, climate, audio, phone and voice recognition systems

4-3

REARVIEW MONITOR (if so equipped)

4-4

Monitor, climate, audio, phone and voice recognition systems

JVH1267X

To display the rear view, the RearView
Monitor system uses a camera located just
above the vehicle’s license plate

.

REARVIEW MONITOR SYSTEM
OPERATION

With the ignition switch in the ON position,
move the shift lever to the R (Reverse)
position to operate the RearView Monitor.

SAA1896

HOW TO READ DISPLAYED
LINES

Guiding lines which indicate the vehicle
width and distances to objects with refer-
ence to the bumper line

are displayed on

the monitor.
Distance guide lines:
Indicate distances from the bumper.
. Red line : approx. 1.5 ft (0.5 m)

. Yellow line : approx. 3 ft (1 m)

. Green line : approx. 7 ft (2 m)

. Green line : approx. 10 ft (3 m)
Vehicle width guide lines

:

Indicate the approximate vehicle width when

backing up.
Predictive course lines

:

Indicate the predictive course when backing
up. The predictive course lines will be
displayed on the monitor when the shift
lever is in the R (Reverse) position and the
steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel is
in the neutral position.
The vehicle width guide lines and the width
of the predictive course lines are wider than
the actual width and course.

DIFFERENCE BETWEEN PRE-
DICTIVE AND ACTUAL DIS-
TANCES

The displayed guide lines and their locations
on the ground are for approximate reference
only. Objects on uphill or downhill surfaces
or projecting objects will be actually located
at distances different from those displayed
in the monitor relative to the guide lines
(refer to illustrations). When in doubt, turn
around and view the objects as you are
backing up, or park and exit the vehicle to
view the positioning of objects behind the
vehicle.

JVH1268X

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
further than it appears on the monitor.

JVH1269X

Backing up on a steep downhill

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width
guide lines are shown farther than the actual
distance. Note that any object on the hill is
closer than it appears on the monitor.

SAA1923

Backing up near a projecting object

The predictive course lines

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

Monitor, climate, audio, phone and voice recognition systems

4-5

4-6

Monitor, climate, audio, phone and voice recognition systems

SAA2244

Backing up behind a projecting
object

The position

is shown further than the

position

in the display. However, the

position

is actually at the same distance

as the position

. The vehicle may hit the

object when backing up to the position

if

the object projects over the actual backing
up course.

HOW TO PARK WITH PREDIC-
TIVE COURSE LINES

WARNING

. If the tires are replaced with different

sized tires, the predictive course line
may not be displayed correctly.

. On a snow-covered or slippery road,

there may be a difference between
the predictive course line and the
actual course line.

. The displayed lines will appear

slightly off to the right because the
rearview camera is not installed in the
rear center of the vehicle.

SAA1897

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rearview of the vehicle is displayed

on the screen

when the shift lever is

moved to the R (Reverse) position.

SAA1898

3. Slowly back up the vehicle adjusting the

steering wheel so that the predictive
course lines

enter the parking space

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

parallel to

the parking space

while referring to

the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking
brake.

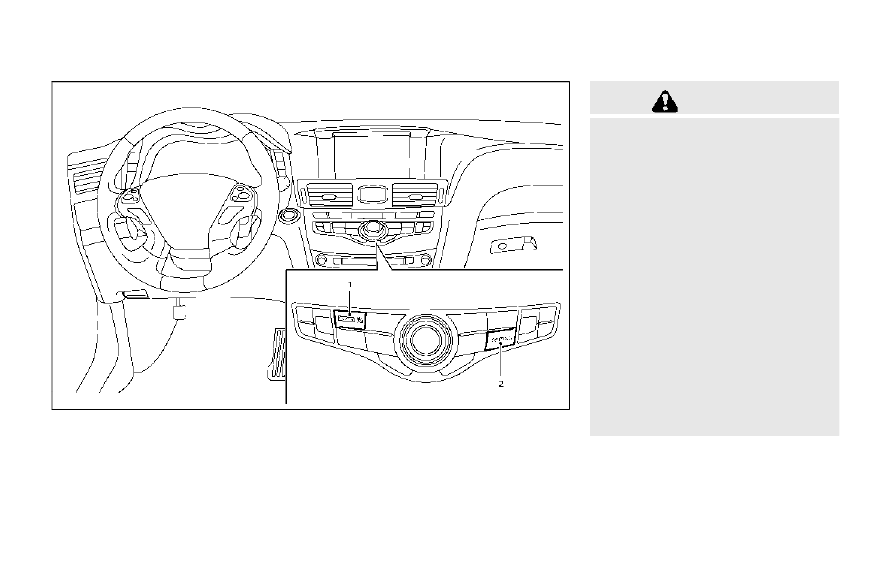

JVH1690X

ADJUSTING THE SCREEN

The display settings such as Brightness,
Contrast, Black Level, Tint and Color of the
RearView Monitor can be adjusted.
1. Push the SETTING button while the

RearView Monitor screen is displayed.

2. The Display settings menu is displayed.

Select an item you wish to adjust.

3. Adjust the selected item using the “+” or

“-” key.

Select the “Reset Settings” key to return all
settings to default.
Display settings menu can also be accessed
while the RearView Monitor screen is not
displayed. Push the SETTING button and

Monitor, climate, audio, phone and voice recognition systems

4-7

4-8

Monitor, climate, audio, phone and voice recognition systems

select “Camera” key, and then select “Dis-
play” key.

NOTE:
Do not adjust any of the display settings of
the RearView Monitor while the vehicle is
moving. Make sure the parking brake is
firmly applied.

PREDICTIVE COURSE LINE SET-
TINGS

To toggle on and off the predictive course
lines:
1. Push the SETTING button while the

RearView Monitor screen is not dis-
played.

2. Select the “Camera” key.
3. Select the “Camera” key.
4. Select the “Predictive Course Lines” key

to turn the feature on or off. When this
item is turned on, the predictive course
lines will be displayed on the monitor.

REARVIEW MONITOR SYSTEM
LIMITATIONS

WARNING

Listed below are the system limitations
for RearView Monitor. Failure to oper-
ate the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The system cannot completely elim-

inate blind spots and may not show
every object.

. Underneath the bumper and the

corner areas of the bumper cannot
be viewed on the RearView Monitor
because of its monitoring range lim-
itation. The system will not show
small objects below the bumper, and
may not show objects close to the
bumper or on the ground.

. Objects viewed in the RearView

Monitor differ from actual distance
because a wide-angle lens is used.

. Objects in the RearView Monitor will

appear visually opposite compared to
when viewed in the rear view and
outside mirrors.

. Use the displayed lines as a reference.

The lines are highly affected by the
number of occupants, fuel level, ve-
hicle position, road conditions and
road grade.

. Make sure that the trunk lid is

securely closed when backing up.

. Do not put anything on the rearview

camera. The rearview camera is in-
stalled above the license plate.

. When washing the vehicle with high-

pressure water, be sure not to spray
it around the camera. Otherwise,
water may enter the camera unit
causing water condensation on the
lens, a malfunction, fire or an electric
shock.

. Do not strike the camera. It is a

precision instrument. Otherwise, it
may malfunction or cause damage
resulting in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
. When the temperature is extremely high

or low, the screen may not clearly display
objects.

. When strong light is directly coming on

the camera, objects may not be displayed
clearly.

. Vertical lines may be seen in objects on

the screen. This is due to strong reflected
light from the bumper.

. The screen may flicker under fluorescent

light.

. The colors of objects on the RearView

Monitor may differ somewhat from the
actual color of objects.

. Objects on the monitor may not be clear

in a dark environment.

. There may be a delay when switching to

the RearView Monitor.

. When activating the RearView Monitor,

the guide lines, the icons and the mes-
sages may not be displayed for a while.

. If dirt, rain or snow accumulates on the

camera, the RearView Monitor may not
display object clearly. Clean the camera.

. Do not use wax on the camera window.

Wipe off any wax with a clean cloth
dampened with mild detergent diluted
with water.

JVH1267X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration. To clean the camera,
wipe with a cloth dampened with
diluted mild cleaning agent and then
wipe with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on the
camera

, RearView Monitor may not dis-

play objects clearly. Clean the camera by
wiping it with a cloth dampened with a
diluted mild cleaning agent and then wiping
it with a dry cloth.

Monitor, climate, audio, phone and voice recognition systems

4-9

4-10

Monitor, climate, audio, phone and voice recognition systems

JVH1706X

1. CAMERA button
2. SETTING button

WARNING

Failure to follow the warnings and
instructions for the proper use of the
Around View

®

Monitor system could

result in serious injury or death.
. The Around View

®

Monitor is a

convenience feature and is not a
substitute for proper vehicle opera-
tion because it has areas where
objects cannot be viewed. The four
corners of the vehicle in particular,
are areas where objects do not al-
ways appear in the bird’s-eye, front,
or rear views. Always check your
surroundings to be sure that it is safe
to move before operating the vehicle.
Always operate the vehicle slowly.
Always look out the windows and
check mirrors to be sure that it is safe
to move.

. The driver is always responsible for

safety during parking and other
maneuvers.

AROUND VIEW

®

MONITOR (if so

equipped)
