Infiniti Q70 Hybrid (2018 year). Manual - part 2

1-1 Q70 HYBRID IDENTIFICATION

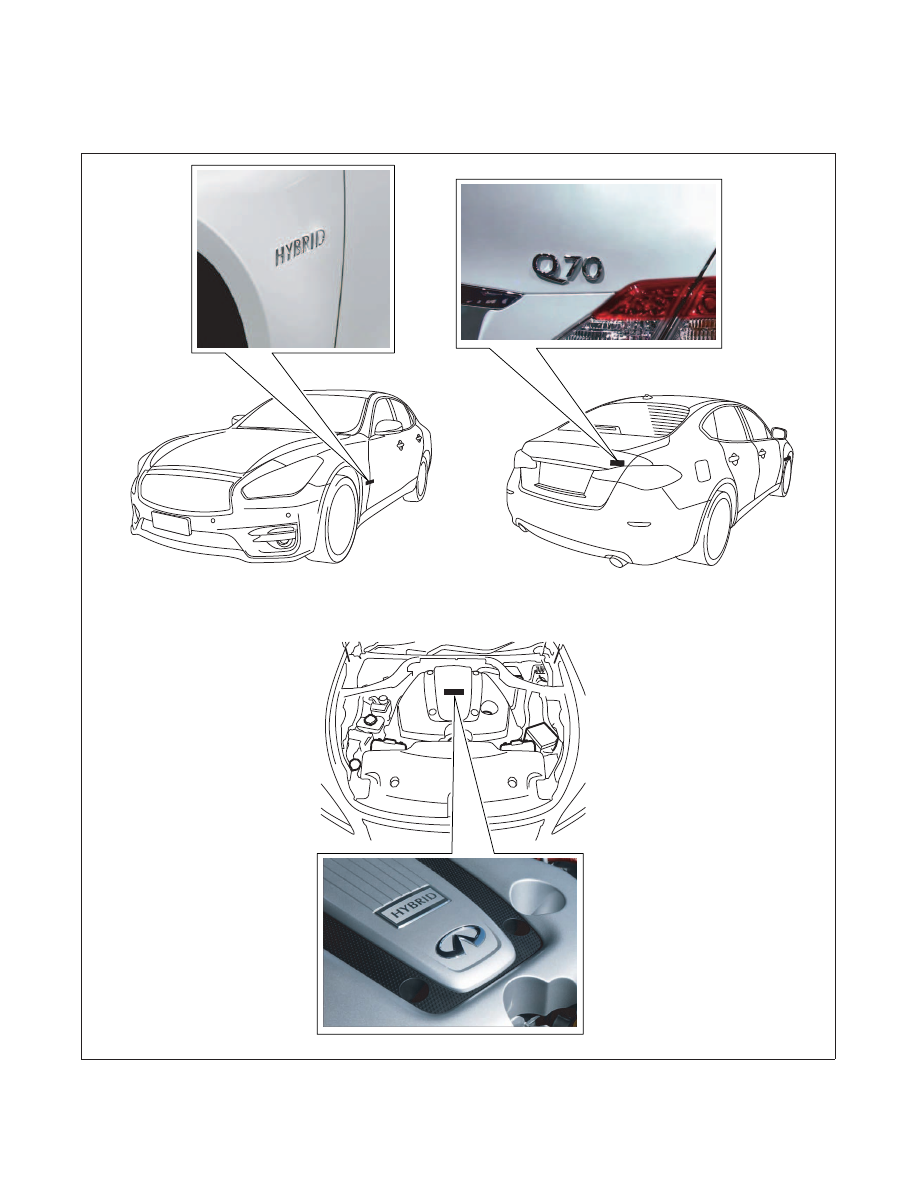

1-1.1 Exterior and Engine Compartment

AAYIA0407ZZ

FRG–6

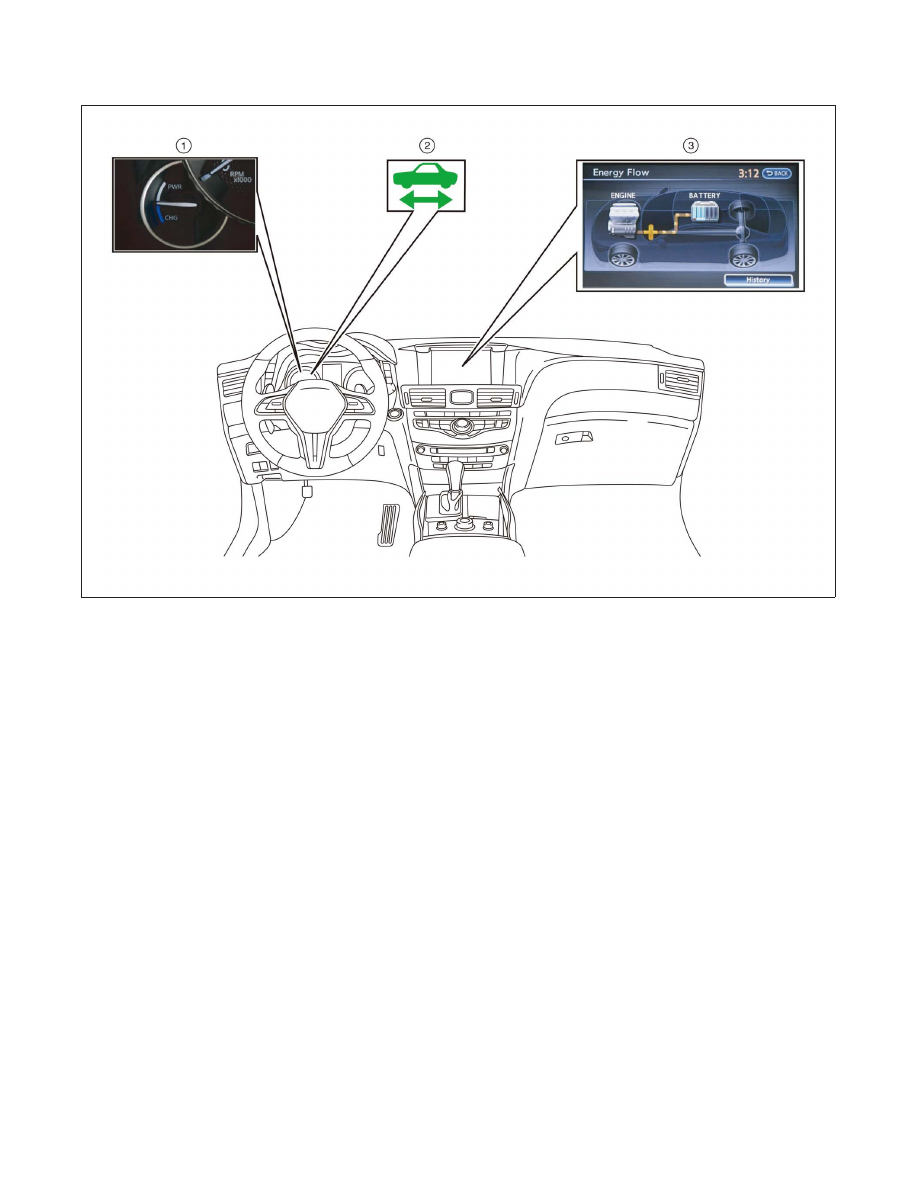

1-1.2 Interior

1. Assist charge gauge

2. READY indicator (green)

3. Energy flow display *1

*1: This screen may not be displayed due to customer settings.

TGAAYIA0012ZZ

FRG–7

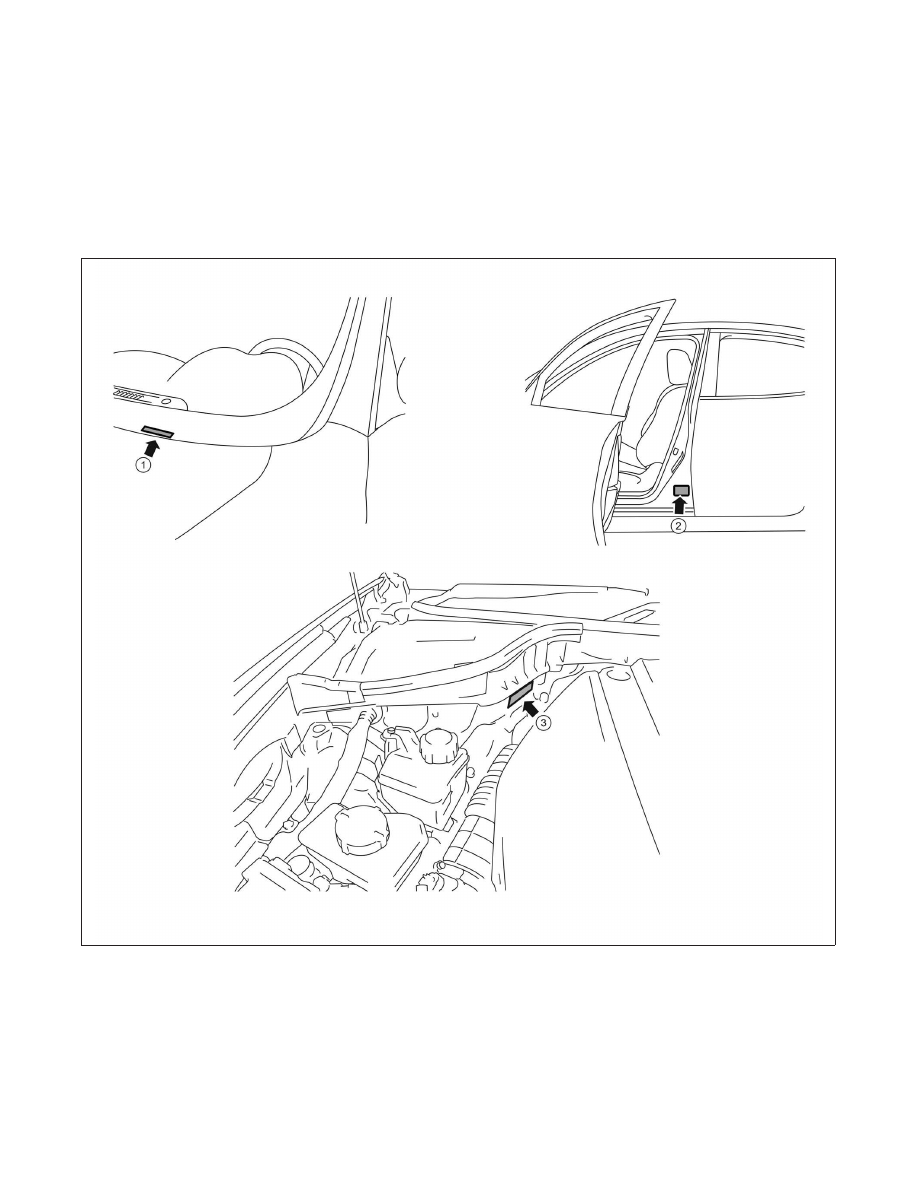

1-2 Vehicle Identification Number (VIN) Layout

In exterior appearance the Q70 HYBRID is nearly identical to the conventional Infiniti Q70 series vehicles.

The vehicle identification number can be located as follows:

Example VIN : JN1 EY1APXJM005523

The Q70 HYBRID is identified by the 4th alphanumeric character: E

E = Q70 HYBRID

1. VIN plate (visible through
windshield)

2. Vehicle certification label
(lower center pillar)

3. Vehicle identification number
(engine compartment,
RH side of cowl)

TGAAYIA0013ZZ

FRG–8

1-3 Warning and Indicator Lamp Information

1. READY Indicator (Green)

2. HV System Overheat Warning (Dot Matrix Liquid
Crystal Display)

3. Master Warning Lamp (Orange or Red)

4. Hybrid System Warning Lamp (Orange)

Lamp Name

Icon

Description

READY Indicator
(Green)

This lamp is on when the high voltage system is powered up
and the vehicle is ready to drive.

Master Warning Lamp
(Orange or Red)

This lamp is on when another warning lamp or message is
displayed in the instrument cluster.

Hybrid System Warning
Lamp
(Orange)

This lamp is on or blinking when:
• Malfunction has occurred in the hybrid control system and/or
• High voltage leak to vehicle chassis and/or
• Emergency shut-off system has been activated. The shut-

off system activates in the following conditions:

– Front and side collisions in which the air bags are deployed.
– Certain rear collisions.
– Certain high voltage system malfunctions.

AAYIA0010GB

FRG–9

1-1.2 Interior

1. Assist charge gauge

2. READY indicator (green)

3. Energy flow display *1

*1: This screen may not be displayed due to customer settings.

TGAAYIA0012ZZ

FRG–7

1-2 Vehicle Identification Number (VIN) Layout

In exterior appearance the Q70 HYBRID is nearly identical to the conventional Infiniti Q70 series vehicles.

The vehicle identification number can be located as follows:

Example VIN : JN1 EY1APXJM005523

The Q70 HYBRID is identified by the 4th alphanumeric character: E

E = Q70 HYBRID

1. VIN plate (visible through
windshield)

2. Vehicle certification label
(lower center pillar)

3. Vehicle identification number
(engine compartment,
RH side of cowl)

TGAAYIA0013ZZ

FRG–8

1-3 Warning and Indicator Lamp Information

1. READY Indicator (Green)

2. HV System Overheat Warning (Dot Matrix Liquid
Crystal Display)

3. Master Warning Lamp (Orange or Red)

4. Hybrid System Warning Lamp (Orange)

Lamp Name

Icon

Description

READY Indicator
(Green)

This lamp is on when the high voltage system is powered up
and the vehicle is ready to drive.

Master Warning Lamp
(Orange or Red)

This lamp is on when another warning lamp or message is
displayed in the instrument cluster.

Hybrid System Warning
Lamp
(Orange)

This lamp is on or blinking when:
• Malfunction has occurred in the hybrid control system and/or
• High voltage leak to vehicle chassis and/or
• Emergency shut-off system has been activated. The shut-

off system activates in the following conditions:

– Front and side collisions in which the air bags are deployed.
– Certain rear collisions.
– Certain high voltage system malfunctions.

AAYIA0010GB

FRG–9
