Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-60

Starting and driving

If the radar detects an approaching vehicle
from the side, the system chimes (once),
the side indicator light on the side of the
approaching vehicle flashes and a yellow
rectangular frame

*

A

appears on the

center display.

JVS0172X

Illustration 1

JVS0173X

Illustration 2

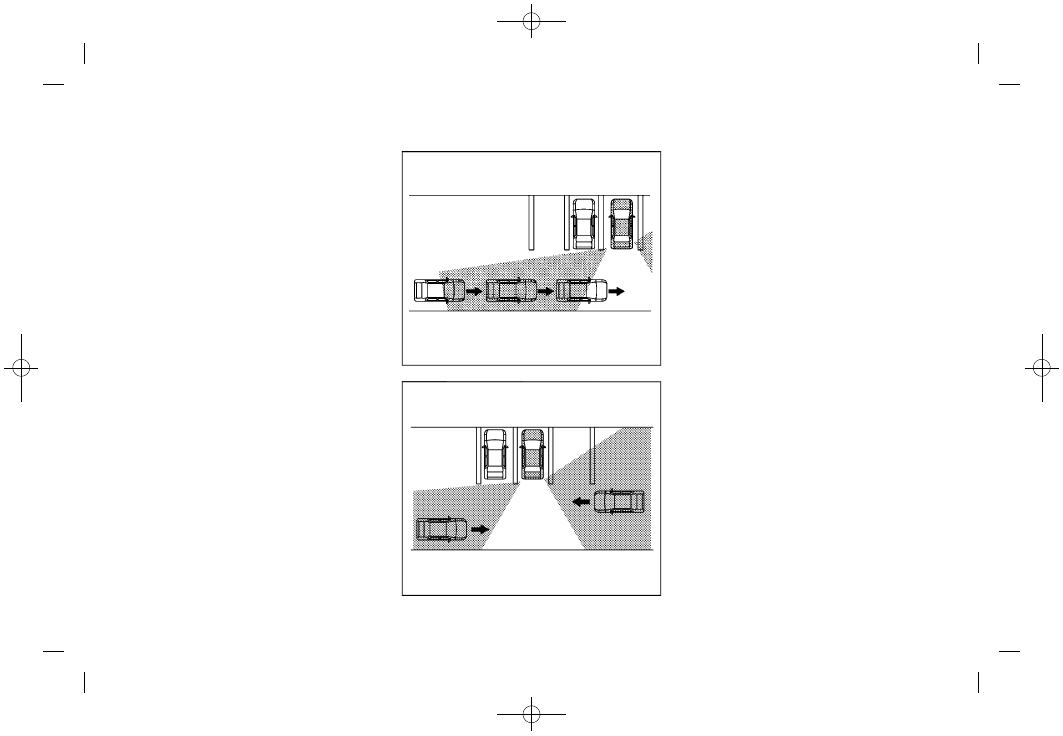

NOTE:
.

In the case of several vehicles ap-

proaching in a row (illustration 1) or
from the opposite direction (illustra-
tion 2), a chime may not be sounded by
the BCI system after the first vehicle
passes the sensors.

.

The sonar system chime indicating

there is an object behind the vehicle
has a higher priority than the BCI
chimes (once) indicating an approach-
ing vehicle. If the sonar system detects
an object behind the vehicle and the
BCI system detects an approaching
vehicle at the same time, the following
indications are provided:
— The sonar system chime sounds
— The side indicator light on the side

of the approaching vehicle flashes,
and

— A yellow rectangular frame appears

in the display.

Condition:

(411,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0171X

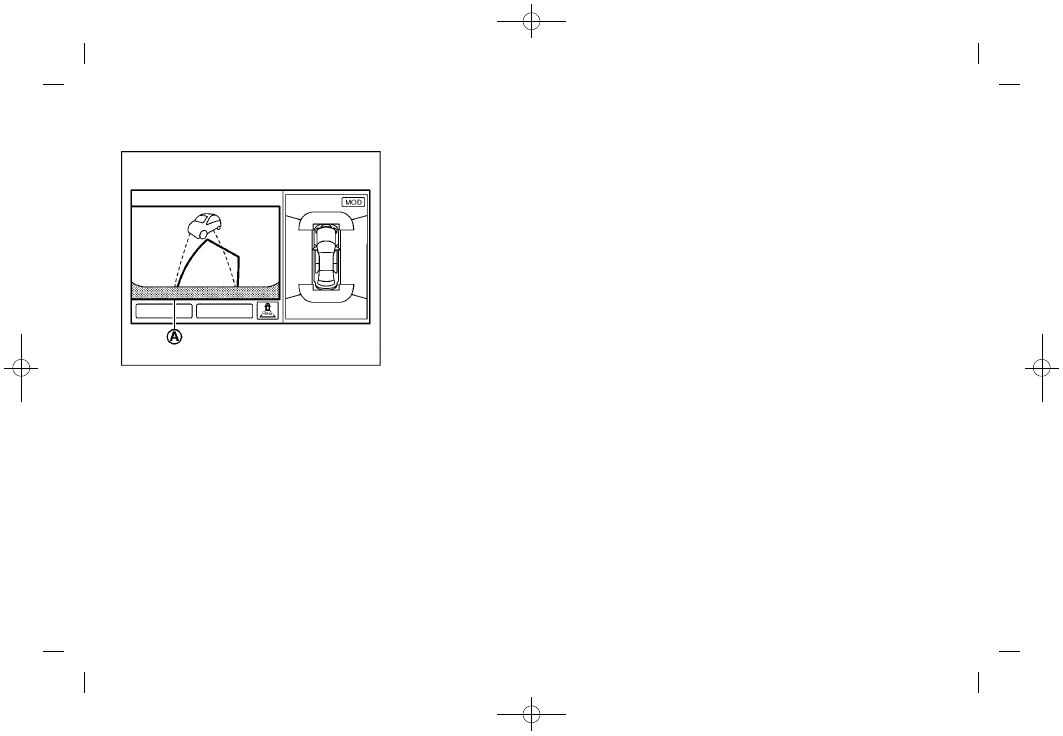

If an approaching vehicle or object behind
the vehicle is detected when your vehicle is
backing up, a red frame

*

A

will appear on

the display and the system will chime three
times. Then, the brakes will be applied
momentarily. After the automatic brake
application, the driver must depress the
brake pedal to maintain brake pressure.
If the driver’s foot is on the accelerator
pedal, the system moves the accelerator
pedal upward before the braking is ap-
plied. However, if you continue to accel-
erate, the system will not engage the
brakes.
The BCI system does not operate if the

object is very close to the bumper.

Starting and driving

5-61

Condition:

(412,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-62

Starting and driving

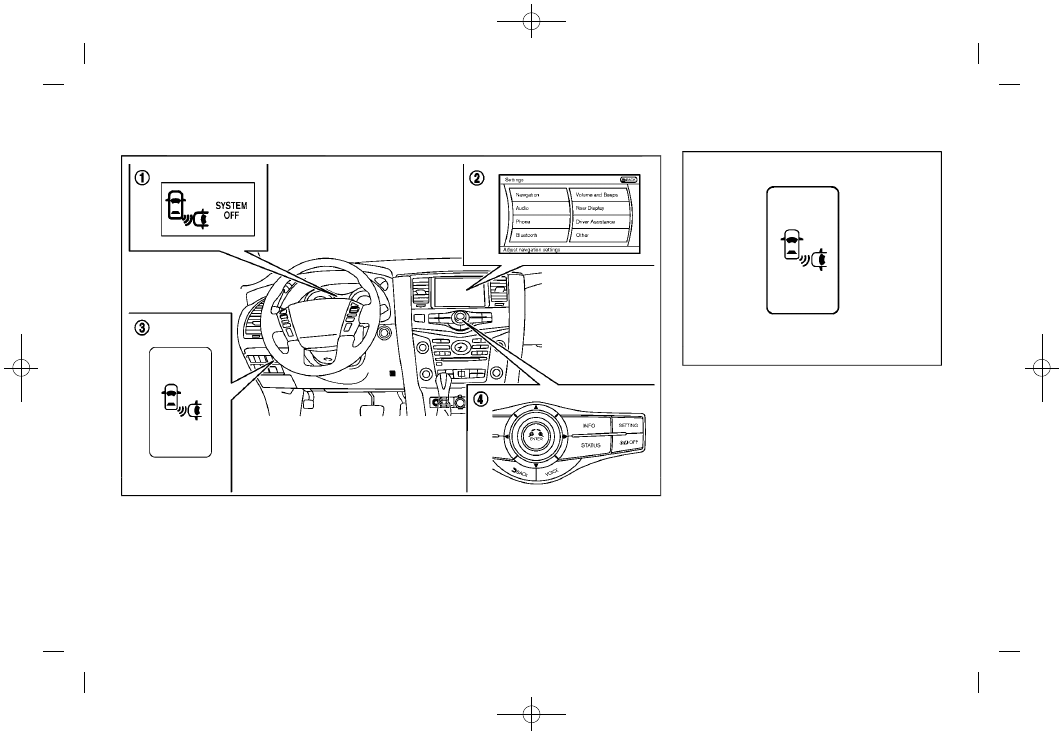

JVS0666X

*

1

BCI system indicator

*

2

Center display

*

3

BCI switch

*

4

Center multi-function control panel

JVS0174X

BCI switch

TURNING THE BCI SYSTEM ON/OFF

The BCI system automatically turns on
every time the engine is started.
The BCI system can be turned off tempora-
rily by pushing the BCI switch.

Condition:

(413,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

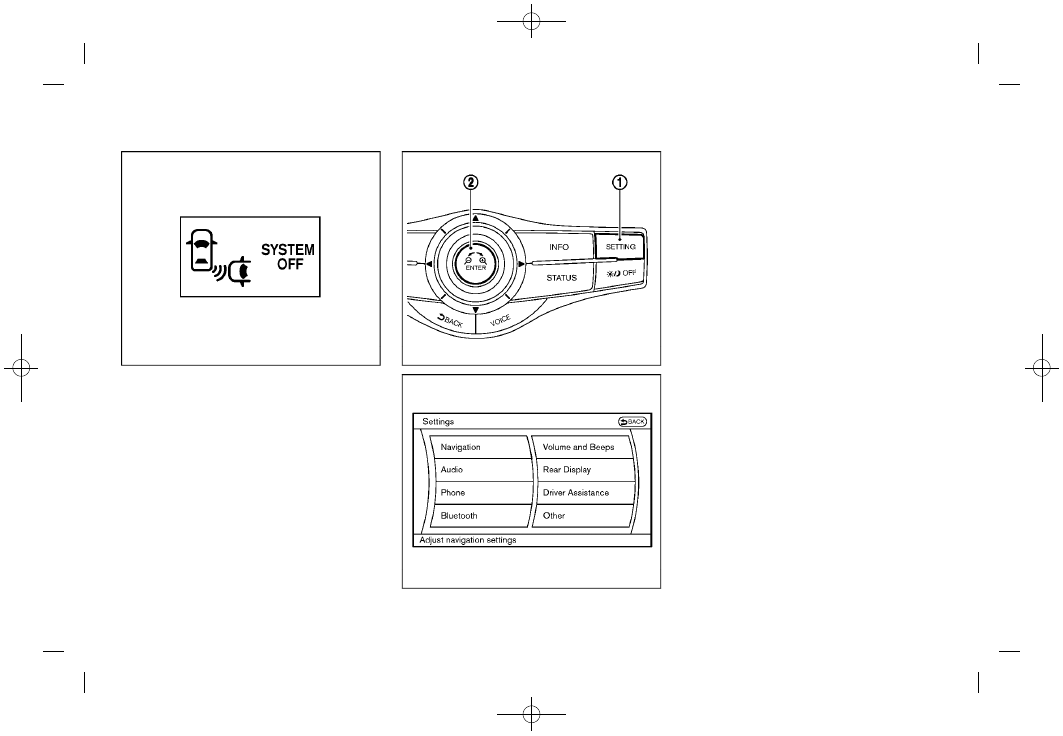

JVS0182X

BCI OFF indicator

The BCI OFF indicator appears on the
vehicle information display. When the shift
lever is placed in the R (Reverse) position
again, the BCI system is turned on.

HOW TO ENABLE/DISABLE THE BCI

SYSTEM

The BCI system can be turned off perma-
nently using the center display.

SSD0959

SSD1102

Example

Perform the following steps to enable/
disable the BCI system.
1. Push the SETTING button

*

1

and high-

light the “Driver Assistance” key on the
display using the INFINITI controller.
Then push the ENTER button

*

2

.

Starting and driving

5-63

Condition:

(414,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-64

Starting and driving

JVS0471X

2. Highlight the “Back-up Collision Inter-

vention” key, select ON (enabled) or
OFF (disabled) and push the ENTER
button

*

2

.

JVS0479X

BCI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BCI system. Failure to operate the

vehicle in accordance with these system
limitations could result in serious injury or
death.

.

Always check your surroundings and
turn to check what is behind you before
backing up.

Condition:

(415,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

.

The radar sensors detect approaching
(moving) vehicles. The radar sensors
cannot detect every object such as:

— Pedestrians, bicycles, animals or

child operated toy vehicles

— A vehicle that passing at speeds

greater than approximately 15 MPH
(24 km/h)

.

The radar sensors may not detect ap-
proaching vehicles in certain situations:

— Illustration a. When a vehicle parked

next to you obstructs the beam of the
radar sensor.

— Illustration b. When the vehicle is

parked in an angled parking space.

— Illustration c. When the vehicle is

parked on inclined ground.

— Illustration d. When an approaching

vehicle turns into your vehicle’s
parking lot aisle.

— Illustration e. When the angle

formed by your vehicle and ap-
proaching vehicle is small.

.

The following conditions may reduce the
ability of the radar sensors to detect
other vehicles:

— Severe weather
— Road spray
— Ice/frost/dirt build up on the vehicle

.

Do not attach stickers (including trans-
parent material), install accessories or
apply additional paint near the radar
sensors. These conditions may reduce
the ability of the radar sensors to detect
other vehicles.

.

The sonar sensors detect stationary
objects behind the vehicle. The sonar
sensor may not detect:

— Small or moving objects
— Wedge-shaped objects
— Object close to the bumper (less

than approximately 1 ft (30 cm))

— Thin objects such as rope, wire and

chain, etc.

.

The brake engagement by the BCI
system is not as effective on a slope as
it is on flat ground. When on a steep
slope the system may not function
properly.

.

Do not use the BCI system under the
following conditions because the system
may not function properly.

— When driving with a tire that is not

within normal tire conditions (for
example, tire wear, low tire pressure,
installation of spare tire, tire chains,
non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

— When towing a trailer or other

vehicle.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound, and
it may not be heard.

Starting and driving

5-65

Condition:

(416,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-66

Starting and driving

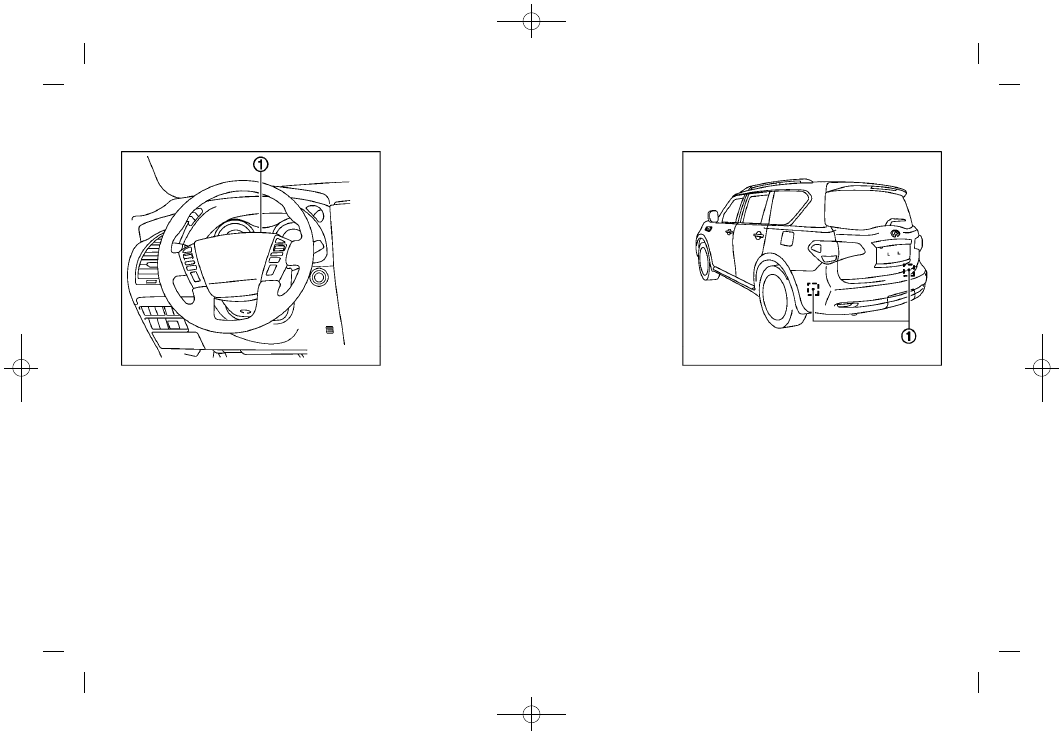

JVS0689X

*

1

Vehicle information display

SYSTEM TEMPORARILY UNAVAIL-

ABLE

Under the following conditions, a chime
will sound and “BCI NOT AVAILABLE”
warning will appear in the vehicle informa-
tion display

*

1

, and the BCI system will be

turned off automatically.
.

If the vehicle is parked in direct sunlight

under high temperature conditions
(over approximately 1048F (408C)).

.

When side radar blockage is detected.

Turn off the BCI system and turn it on again
when the above conditions no longer exist.

SYSTEM MALFUNCTION

If the BCI system malfunctions, it will turn
off automatically, a chime will sound and
“BCI MALFUNCTION” warning will appear in
the vehicle information display

*

1

.

Action to take
Stop the vehicle in a safe location and
place the shift lever in the P (Park) position.
Turn the engine off and restart the engine.
If the warning message continues to
appear, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS0488X

SYSTEM MAINTENANCE

The two radar sensors

*

1

for the BCI

system are located near the rear bumper.
Always keep the area near the radar
sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused
by objects such as ice, frost or dirt
obstructing the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transpar-

Condition:

(417,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

ent material), install accessories or apply
additional paint near the radar sensors.
Do not strike or damage the area around
the radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar
sensors is damaged due to a collision.

Radio frequency statement

This device complies with part 15 of the
FCC Rules and RSS-310 of Industry Canada.
Operation is subject to the following two
conditions:
1. This device may not cause harmful

interference.

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz
Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3
m
The manufacturer is not responsible for
any radio or TV interference caused by
unauthorized modifications to this equip-
ment. Such modifications could void the
user’s authority to operate the equipment.

PRECAUTIONS ON CRUISE CONTROL

.

If the cruise control system malfunc-

tions, it will cancel automatically. The
CRUISE indicator light on the meter
panel will then blink to warn the driver.

.

If the engine coolant temperature be-

comes excessively high, the cruise
control system will be canceled auto-
matically.

.

If the CRUISE indicator light blinks, turn

the cruise control main switch off and
have the system checked. It is recom-
mended you visit an INFINITI retailer for
this service.

.

The CRUISE indicator light may some-

times blink when the cruise control
main switch is turned ON while pushing
the ACCELERATE/RESUME, COAST/SET
or CANCEL switch. To properly set the
cruise control system, perform the
steps below in the order indicated.

WARNING

Do not use the cruise control when driving
under the following conditions:

.

when it is not possible to keep the
vehicle at a set speed

.

in heavy traffic or in traffic that varies in
speed

.

on winding or hilly roads

.

on slippery roads (rain, snow, ice, etc.)

.

in very windy areas

Doing so could cause a loss of vehicle
control and result in an accident.

Starting and driving

5-67

CRUISE CONTROL (if so equipped)

Condition:

(418,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-68

Starting and driving

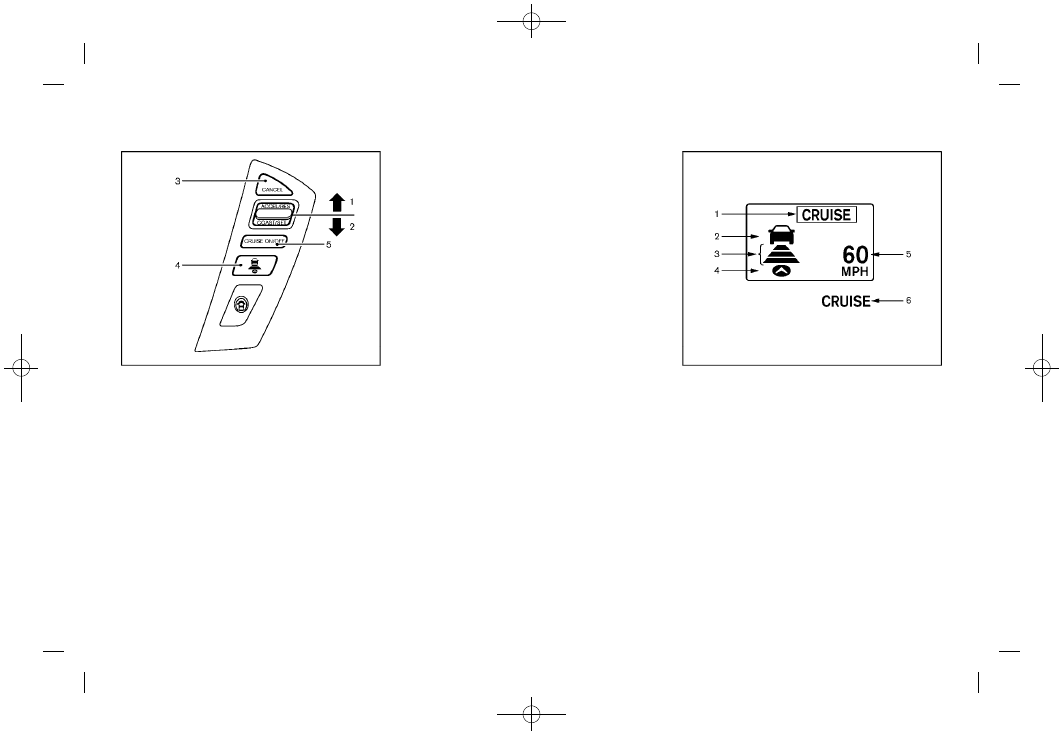

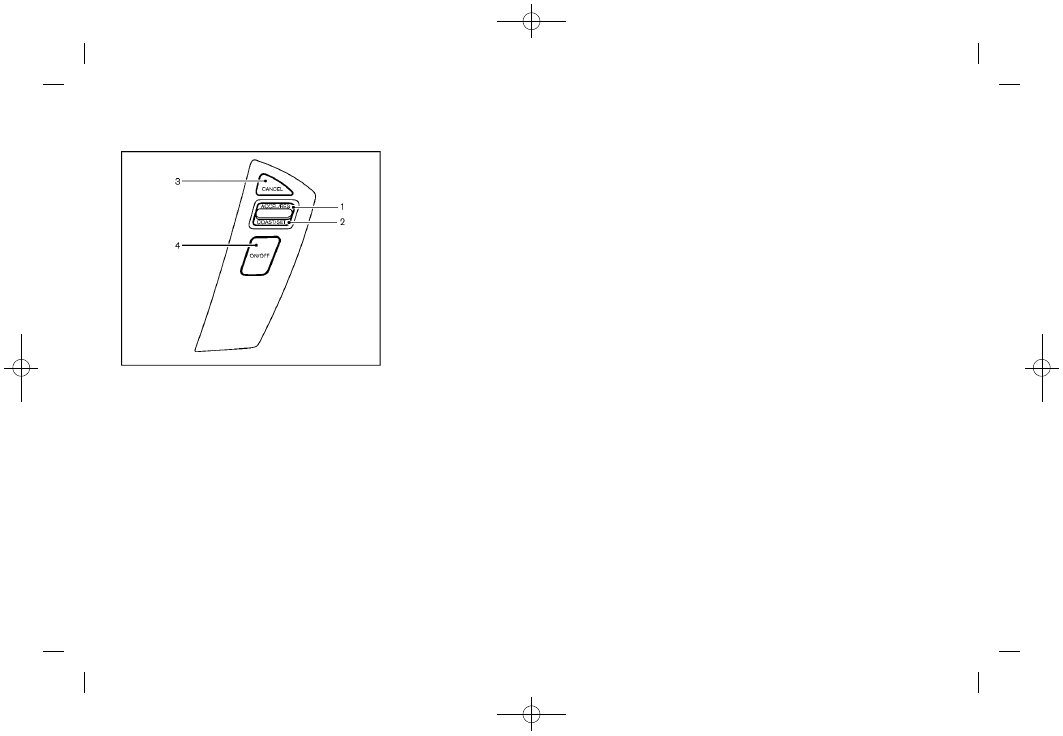

JVS0090X

1.

ACCELERATE/RESUME switch

2.

COAST/SET switch

3.

CANCEL switch

4.

Cruise control MAIN switch

CRUISE CONTROL OPERATIONS

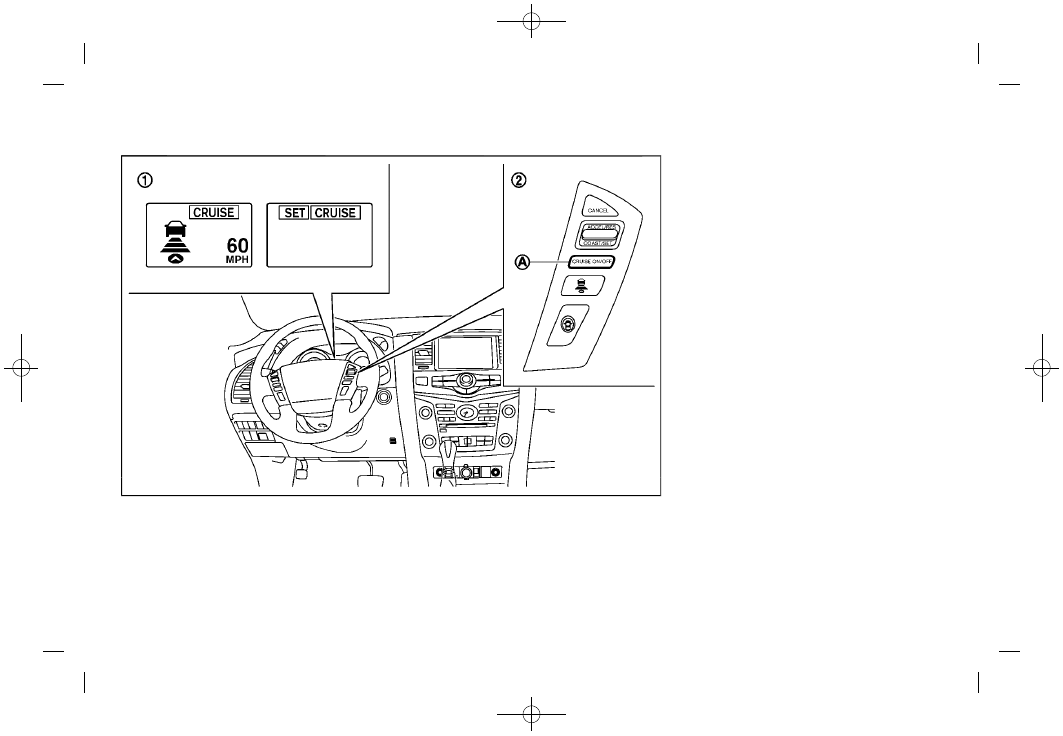

The cruise control allows driving at a speed
between 25 to 90 MPH (40 to 144 km/h)
without keeping your foot on the accel-
erator pedal.

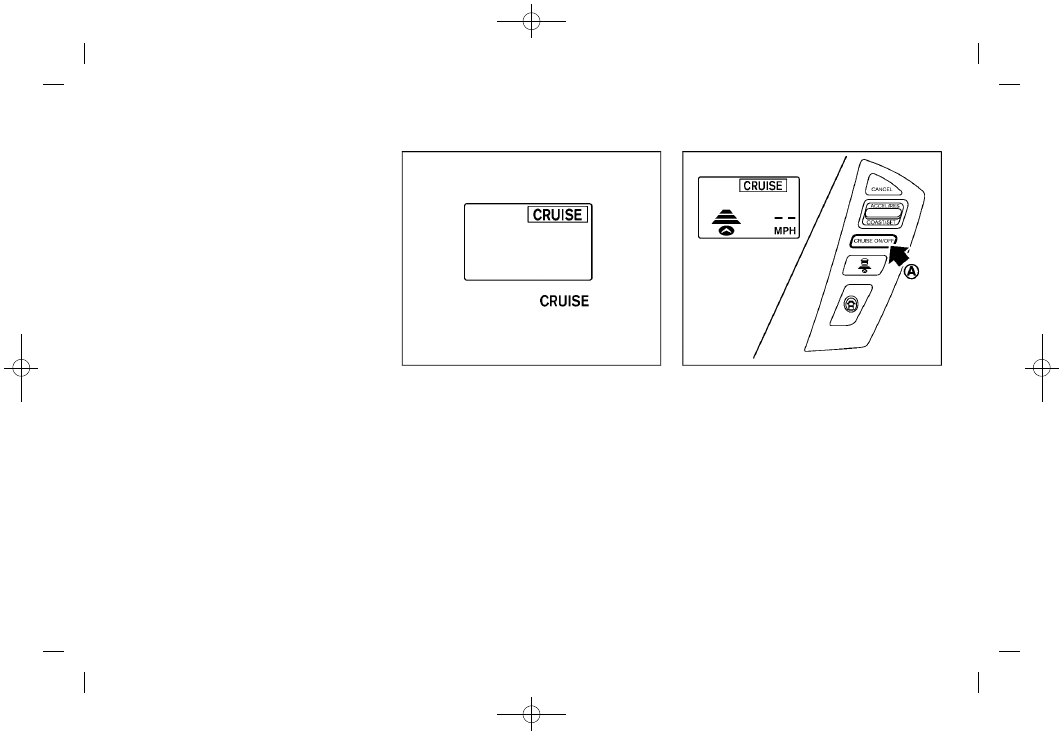

To turn on the cruise control, push the
MAIN switch on. The CRUISE indicator will
come on.

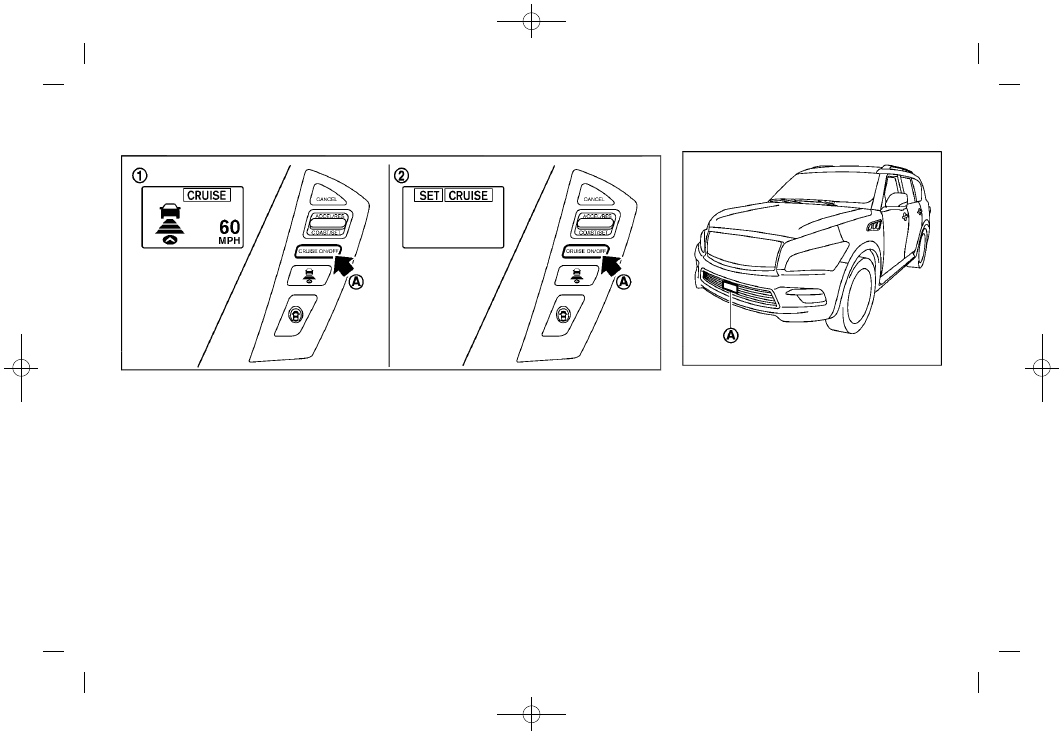

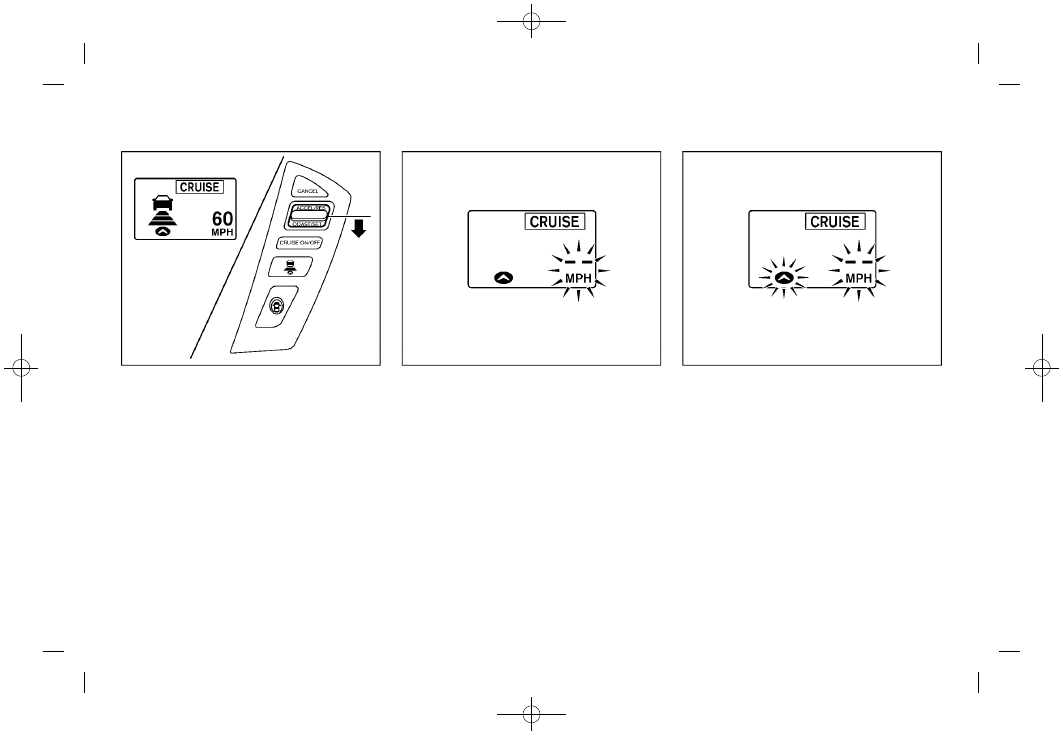

To set cruising speed, accelerate your
vehicle to the desired speed, push the

COAST/SET switch and release it. Take your
foot off the accelerator pedal. Your vehicle
will maintain the set speed.
.

To pass another vehicle, depress the

accelerator pedal. When you release
the pedal, the vehicle will return to the
previously set speed.

.

The vehicle may not maintain the set

speed on winding or hilly roads. If this
happens, drive without the cruise con-
trol.

To cancel the preset speed, follow any of
these methods:
1. Push the CANCEL switch.
2. Tap the brake pedal.
3. Move the shift lever to the N (Neutral)

position.

4. Turn the MAIN switch off. The CRUISE

indicator light will turn off.

.

If you depress the brake pedal while

pushing the ACCELERATE/RESUME or
COAST/SET switch and reset at the
cruising speed, the cruise control will
disengage. Turn the MAIN switch off
once and then turn it on again.

.

The cruise control will automatically

cancel if the vehicle slows more than
8 MPH (13 km/h) below the set speed.

.

If you move the shift lever to N (Neutral)

position, the cruise control will be
canceled.

To reset at a faster cruising speed, use one
of the following methods:
.

Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the COAST/SET
switch.

.

Push and hold the ACCELERATE/RE-

SUME switch. When the vehicle attains
the speed you desire, release the
switch.

.

Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
about 1 MPH (1.6 km/h).

To reset at a slower cruising speed, use
one of the following methods:
.

Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

.

Push and hold the COAST/SET switch.

Release the switch when the vehicle
slows down to the desired speed.

.

Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by about 1 MPH

Condition:

(419,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

(1.6 km/h).

To resume the preset speed, push and
release the ACCELERATE/RESUME switch.
The vehicle will resume the last set cruising
speed when the vehicle speed is over 25
MPH (40 km/h).

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the ICC system could
result in serious injury or death.

.

ICC is not a collision avoidance or
warning device. For highway use only
and it is not intended for congested
areas or city driving. Failure to apply the
brakes could result in an accident.

.

Always observe posted speed limits and
do not set the speed over them.

.

Always drive carefully and attentively
when using either cruise control mode.
Read and understand the Owner’s Man-
ual thoroughly before using the cruise
control. To avoid serious injury or death,
do not rely on the system to prevent
accidents or to control the vehicle’s
speed in emergency situations. Do not
use cruise control except in appropriate
road and traffic conditions.

.

In the conventional (fixed speed) cruise
control mode, a warning chime will not
sound to warn you if you are too close to
the vehicle ahead. Pay special attention
to the distance between your vehicle and
the vehicle ahead of you or a collision

could occur.

The ICC system maintains a selected
distance from the vehicle in front of you
within the speed range of 0 to 90 MPH (0 to
144 km/h) up to the set speed. The set
speed can be selected by the driver
between 20 to 90 MPH (32 to 144 km/h).
The vehicle travels at a set speed when the
road ahead is clear.
The ICC system can be set to one of two
cruise control modes.
.

Vehicle-to-vehicle distance control

mode:
For maintaining a selected distance
between your vehicle and the vehicle
in front of you up to the preset speed.

.

Conventional (fixed speed) cruise con-

trol mode:
For cruising at a preset speed.

Starting and driving

5-69

INTELLIGENT CRUISE CONTROL (ICC) (if so

equipped)

Condition:

(420,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-70

Starting and driving

JVS0659X

*

1

Displays and indicators

*

2

ICC switches

*

A

MAIN (ON·OFF) switch

Push the MAIN switch

*

A

to choose the

cruise control mode between the vehicle-
to-vehicle distance control mode and the
conventional (fixed speed) cruise control

mode.
Once a control mode is activated, it cannot
be changed to the other cruise control
mode. To change the mode, push the MAIN
switch

*

A

once to turn the system off. Then

push the MAIN switch

*

A

again to turn the

system back on and select the desired

cruise control mode.
Always confirm the setting in the ICC
system display.
For the vehicle-to-vehicle distance control
mode, see “Vehicle-to-vehicle distance
control mode” (P.5-71).
For the conventional (fixed speed) cruise
control mode, see “Conventional (fixed
speed) cruise control mode” (P.5-87).

Condition:

(421,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD1051

HOW TO SELECT THE CRUISE CON-

TROL MODE
Selecting vehicle-to-vehicle dis-

tance control mode

To choose the vehicle-to-vehicle distance
control mode

*

1

, quickly push and release

the MAIN switch

*

A

.

Selecting the conventional (fixed

speed) cruise control mode

To choose the conventional (fixed speed)
cruise control mode

*

2

, push and hold the

MAIN switch

*

A

for longer than approxi-

mately 1.5 seconds. See “Conventional

(fixed speed) cruise control mode” (P.5-87).

VEHICLE-TO-VEHICLE DISTANCE

CONTROL MODE

In the vehicle-to-vehicle distance control
mode, the ICC system automatically main-
tains a selected distance from the vehicle
traveling in front of you according to that
vehicle’s speed (up to the set speed), or at
the set speed when the road ahead is clear.

JVS0472X

The system is intended to enhance the
operation of the vehicle when following a
vehicle traveling in the same lane and
direction.
If the radar sensor

*

A

detects a slower

moving vehicle ahead, the system will
reduce the vehicle speed so that your
vehicle follows the vehicle in front at the
selected distance.
The system automatically controls the
throttle and applies the brakes (up to
approximately 40% of vehicle braking
power) if necessary.
The detection range of the sensor is
approximately 650 ft (200 m) ahead.

Starting and driving

5-71

Condition:

(422,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-72

Starting and driving

Vehicle-to-vehicle distance control

mode operation

The vehicle-to-vehicle distance control
mode is designed to maintain a selected
distance and reduce the speed to match
the slower vehicle ahead; the system will
decelerate the vehicle as necessary and if
the vehicle ahead comes to a stop, the
vehicle decelerates to a standstill. How-
ever, the ICC system can only apply up to
approximately 40% of the vehicle’s total
braking power. This system should only be
used when traffic conditions allow vehicle
speeds to remain fairly constant or when
vehicle speeds change gradually. If a
vehicle moves into the traveling lane ahead
or if a vehicle traveling ahead rapidly
decelerates, the distance between vehicles
may become closer because the ICC system
cannot decelerate the vehicle quickly en-
ough. If this occurs, the ICC system will
sound a warning chime and blink the
system display to notify the driver to take
necessary action.
The system will cancel and a warning
chime will sound if the speed is below
approximately 15 MPH (24 km/h) and a
vehicle is not detected ahead. The system
will also disengage when the vehicle goes

above the maximum set speed.
See “Approach warning” (P.5-79).
The following items are controlled in the
vehicle-to-vehicle distance control mode:
.

When there are no vehicles traveling

ahead, the vehicle-to-vehicle distance
control mode maintains the speed set
by the driver. The set speed range is
between approximately 20 and 90 MPH
(32 and 144 km/h).

.

When there is a vehicle traveling ahead,

the vehicle-to-vehicle distance control
mode adjusts the speed to maintain the
distance, selected by driver, from the
vehicle ahead. The adjusting speed
range is up to the set speed. If the
vehicle ahead comes to a stop, the
vehicle decelerates to a standstill with-
in the limitations of the system. The
system will cancel once it judges a
standstill with a warning chime.

.

When the vehicle traveling ahead has

moved out from its lane of travel, the
vehicle-to-vehicle distance control
mode accelerates and maintains vehi-
cle speed up to the set speed.

The ICC system does not control vehicle
speed or warn you when you approach
stationary and slow moving vehicles. You

must pay attention to vehicle operation to
maintain proper distance from vehicles
ahead when approaching toll gates or
traffic congestion.

Condition:

(423,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD0964

Vehicle-to-vehicle distance control

mode switches

The system is operated by a MAIN switch
and four control switches, all mounted on
the steering wheel.
1. ACCELERATE/RESUME switch:

Resumes set speed or increases speed
incrementally.

2. COAST/SET switch:

Sets desired cruise speed, reduces
speed incrementally.

3. CANCEL switch:

Deactivates the system without erasing

the set speed.

4. DISTANCE switch:

Changes the vehicle’s following dis-
tance:

.

Long

.

Middle

.

Short

5. MAIN switch:

Master switch to activate the system

SSD1104

Vehicle-to-vehicle distance control

mode display and indicators

The display is located between the speed-
ometer and tachometer.
1. MAIN switch indicator:

Indicates that the MAIN switch is ON.

2. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in
front of you.

3. Set distance indicator:

Displays the selected distance between
vehicles set with the DISTANCE switch.

Starting and driving

5-73

Condition:

(424,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-74

Starting and driving

4. Indicates your vehicle
5. Set vehicle speed indicator:

Indicates the set vehicle speed.
For Canadian models, the speed is
displayed in km/h.

6. ICC system warning light (orange):

The light comes on if there is a
malfunction in the ICC system.

SSD0979

When the ignition switch is pushed to the
ON position, the indicators come on as
illustrated to check for a burned-out bulb,
and it turns off when the engine is started.

SSD1052

Operating vehicle-to-vehicle dis-

tance control mode

To turn on the cruise control, quickly push
and release the MAIN switch

*

A

on. The

MAIN switch indicator, set distance indica-
tor and set vehicle speed indicator come on
and in a standby state for setting.

Condition:

(425,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD1053

To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (Vehicle
ahead detection indicator, set distance
indicator and set vehicle speed indicator
come on.) Take your foot off the accelerator
pedal. Your vehicle will maintain the set
speed.

SSD1105

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set and the ICC indicators will
blink for approximately 2 seconds:
.

When traveling below 20 MPH (32

km/h) and the vehicle ahead is not
detected

.

When the shift lever is not in the D

(Drive) or manual shift mode

.

When the parking brake is applied

.

When the brakes are operated by the

driver

SSD1106

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set.
A warning chime will sound and the ICC
indicators will blink.

.

When the SNOW mode is pushed

(SNOW mode switch) (To use the ICC
system, turn off the SNOW mode
switch, push the MAIN switch to turn
off the ICC and reset the ICC switch by
pushing the MAIN switch again.)
For details about the SNOW mode
switch, see “SNOW mode” (P.5-134).

.

When the 4WD shift switch is in the 4H

or 4L position. (To use the ICC system,

Starting and driving

5-75

Condition:
