Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

referring to the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the
“P” (Park) position and apply the
parking brake.

ADJUSTING THE SCREEN

1. Push the SETTING button while the

RearView Monitor screen is displayed.

2. Select the “Display” key.
3. Select a preferred item. Display ON/

OFF, Brightness, Tint, Color, Contrast
and Black Level of the RearView Moni-
tor can be adjusted.

4. Adjust the selected item using the

INFINITI controller.

NOTE:
Do not adjust any of the display settings of
the RearView Monitor while the vehicle is
moving. Make sure the parking brake is
firmly applied.

SAA2606

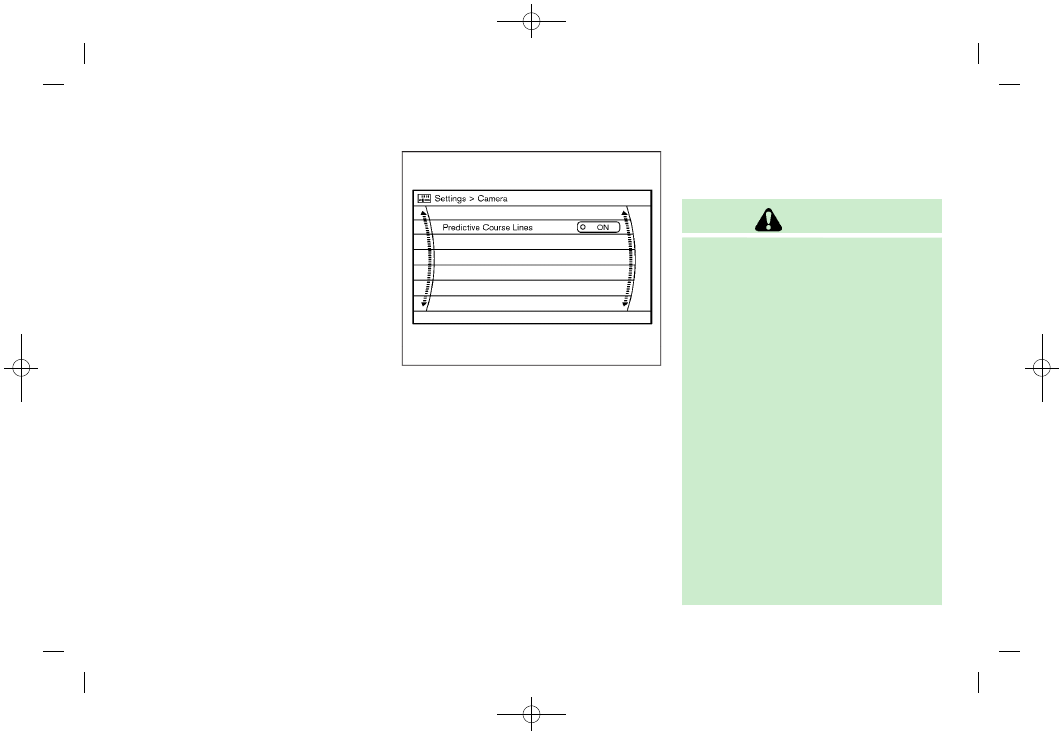

PREDICTIVE COURSE LINE SETTINGS

To toggle on and off the predictive course
lines:
1. Push the SETTING button.
2. Select “Camera” key and push the

ENTER button.

Predictive Course Lines:
When this item is turned on, the predictive
course lines will be displayed on the
monitor when the shift lever is in the “R”
(Reverse) position.

REARVIEW MONITOR SYSTEM LIM-

ITATIONS

WARNING

Listed below are the system limitations for
RearView Monitor. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The system cannot completely eliminate
blind spots and may not show every
object.

.

Underneath the bumper and the corner
areas of the bumper cannot be viewed on
the RearView Monitor because of its
monitoring range limitation. The system
will not show small objects below the
bumper, and may not show objects close
to the bumper or on the ground.

.

Objects viewed in the RearView Monitor
differ from actual distance because a
wide-angle lens is used.

.

Objects in the RearView Monitor will
appear visually opposite compared to
when viewed in the rear view and outside
mirrors.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-29

Condition:

(220,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-30

Monitor, heater, air conditioner, audio, phone and voice recognition systems

.

Use the displayed lines as a reference.
The lines are highly affected by the
number of occupants, fuel level, vehicle
position, road conditions and road
grade.

.

Make sure that the lift gate is securely
closed when backing up.

.

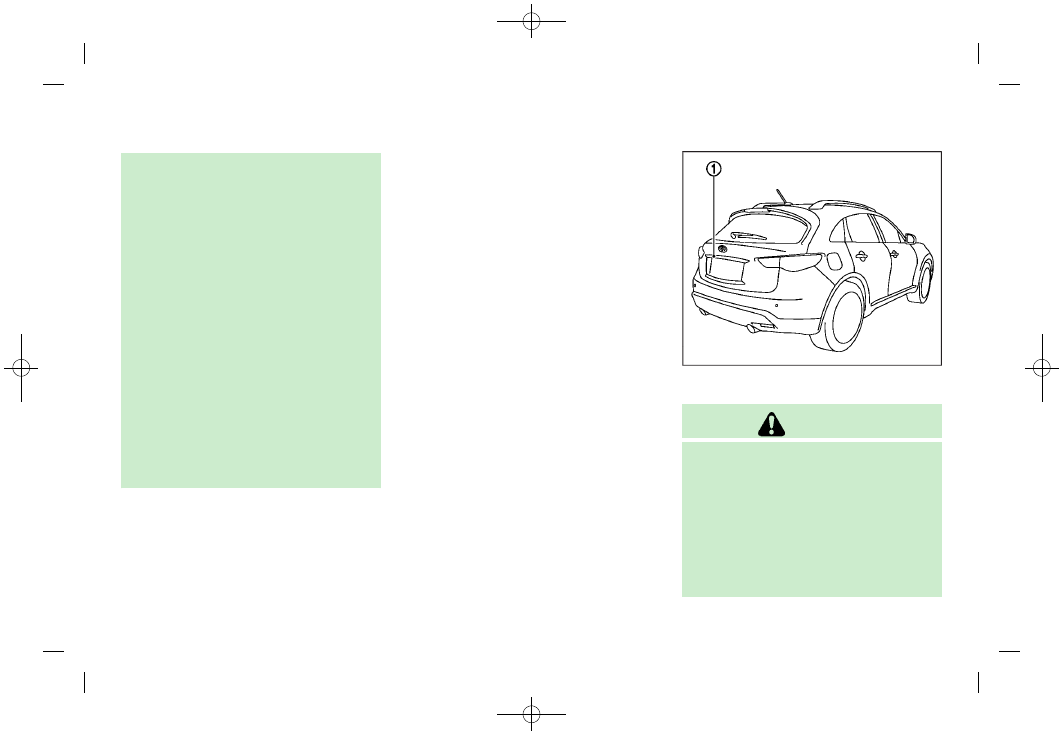

Do not put anything on the rearview
camera. The rearview camera is installed
above the license plate.

.

When washing the vehicle with high-
pressure water, be sure not to spray it
around the camera. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

.

Do not strike the camera. It is a precision
instrument. Otherwise, it may malfunc-
tion or cause damage resulting in a fire
or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
.

When the temperature is extremely high

or low, the screen may not clearly
display objects.

.

When strong light is directly coming on

the camera, objects may not be dis-

played clearly.

.

Vertical lines may be seen in objects on

the screen. This is due to strong
reflected light from the bumper.

.

The screen may flicker under fluores-

cent light.

.

The colors of objects on the RearView

Monitor may differ somewhat from the
actual color of objects.

.

Objects on the monitor may not be clear

in a dark environment.

.

If dirt, rain or snow accumulates on the

camera, the RearView Monitor may not
display object clearly. Clean the cam-
era.

.

Do not use wax on the camera window.

Wipe off any wax with a clean cloth
dampened with mild detergent diluted
with water.

JVH1158X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner to
clean the camera. This will cause dis-
coloration. To clean the camera, wipe
with a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

.

Do not damage the camera as the
monitor screen may be adversely af-
fected.

Condition:

(221,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

If dirt, rain or snow accumulates on the
camera

*

1

, RearView Monitor may not

display objects clearly. Clean the camera
by wiping it with a cloth dampened with a
diluted mild cleaning agent and then
wiping it with a dry cloth.

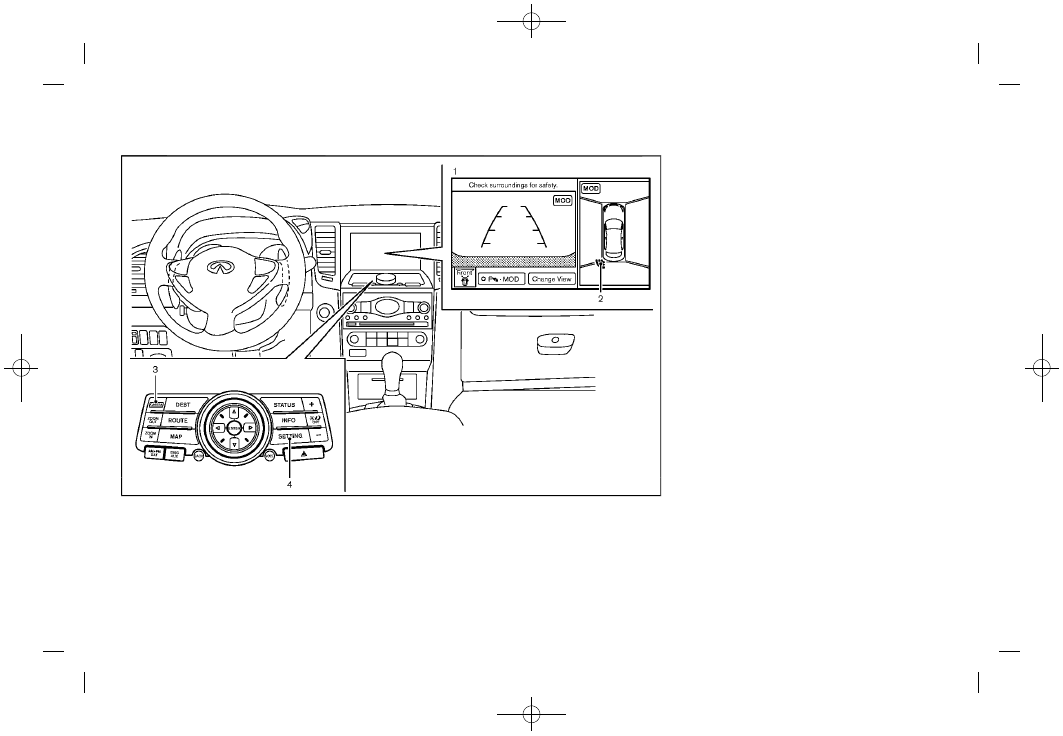

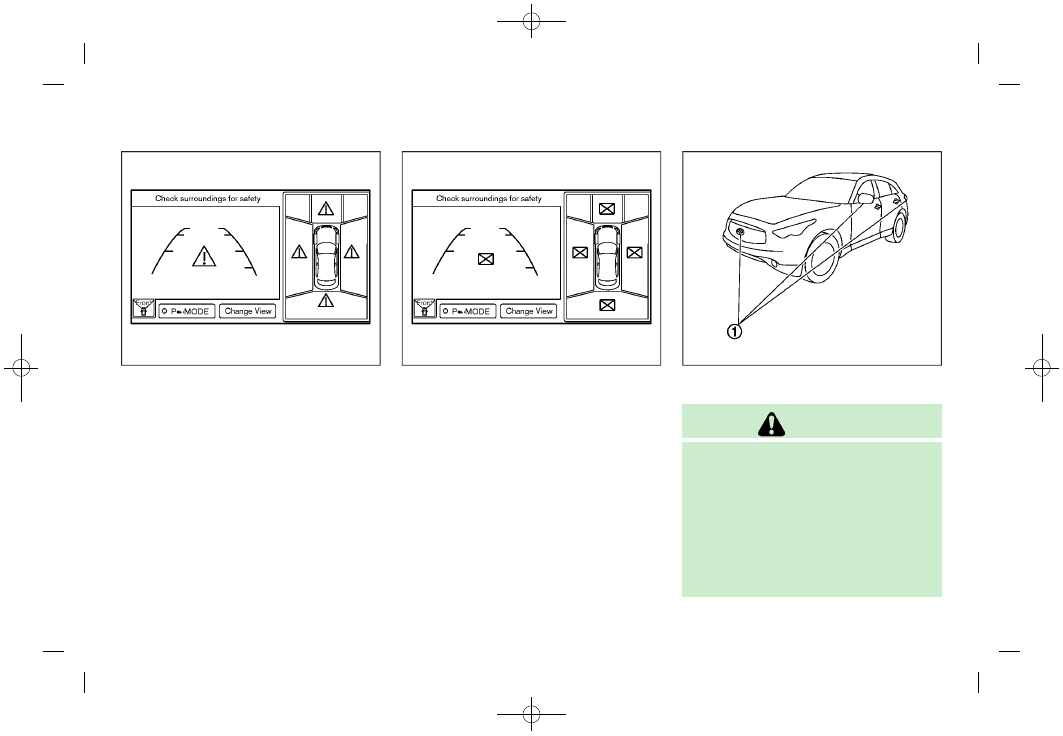

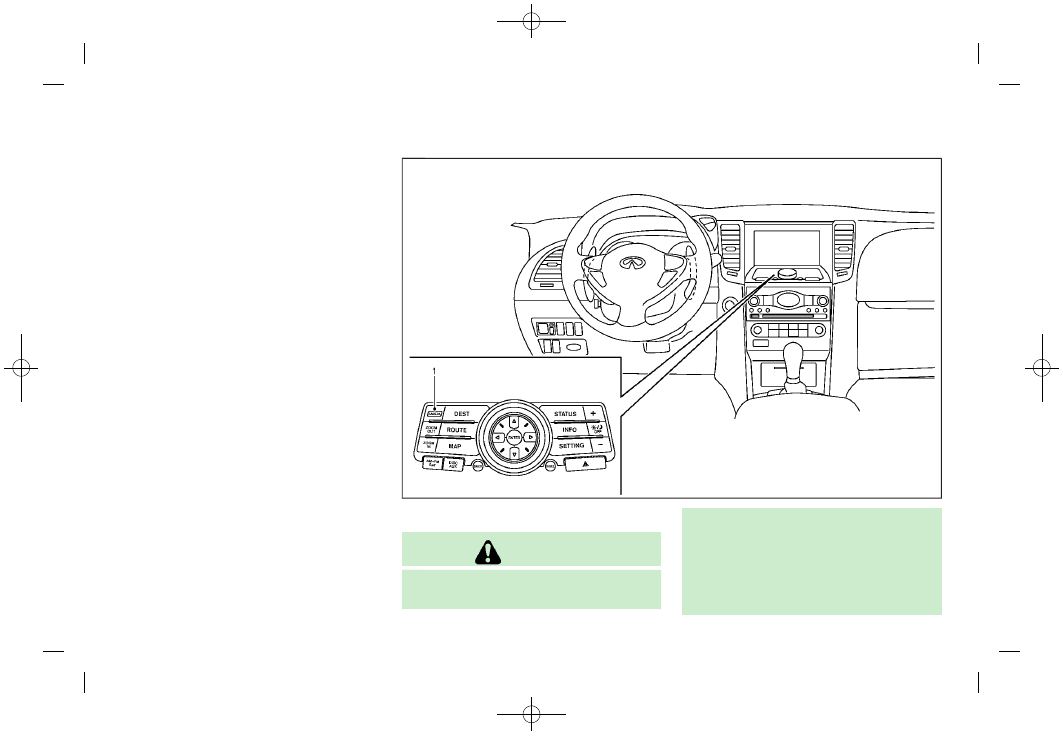

JVH1382X

1. CAMERA button

WARNING

Failure to follow the warnings and instruc-
tions for the proper use of the Around View

®

Monitor system could result in serious
injury or death.

.

The Around View

®

Monitor is a conve-

nient feature but it is not a substitute for
proper vehicle operation because it has
areas where objects cannot be viewed.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-31

AROUND VIEW

®

MONITOR (AVM) (models

with navigation system)

Condition:

(222,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-32

Monitor, heater, air conditioner, audio, phone and voice recognition systems

The four corners of the vehicle in
particular, are areas where objects do
not always appear in the bird’s-eye,
front, or rear views. Always check your
surroundings to be sure that it is safe to
move before operating the vehicle. Al-
ways operate the vehicle slowly. Always
look out the windows and check mirrors
to be sure that it is safe to move.

.

The driver is always responsible for
safety during parking and other maneu-
vers.

CAUTION

Do not scratch the lens when cleaning dirt or
snow from the front of the camera.

The Around View

®

Monitor system is

designed as an aid to the driver in
situations such as slot parking or parallel
parking.
The monitor displays various views of the
position of the vehicle in a split screen
format. All views are not available at all
times.

Available views:
.

Front view

An approximately 150-degree view of
the front of the vehicle.

.

Rear view

An approximately 150-degree view of
the rear of the vehicle.

.

Bird’s-eye view

The surrounding view of the vehicle
from above.

.

Front-side view

The view around and ahead of the front
passenger’s side wheel.

.

Front-wide view

An approximately 180-degree view of
the front of the vehicle.

.

Rear-wide view

An approximately 180-degree view of
the rear of the vehicle.

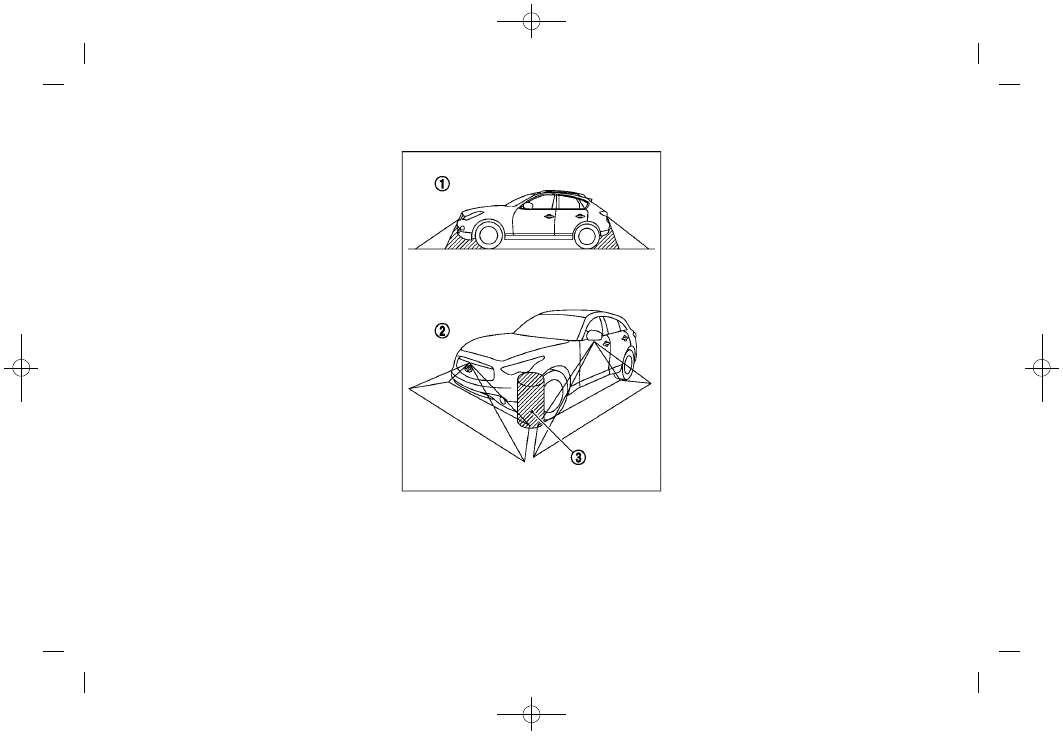

JVH1138X

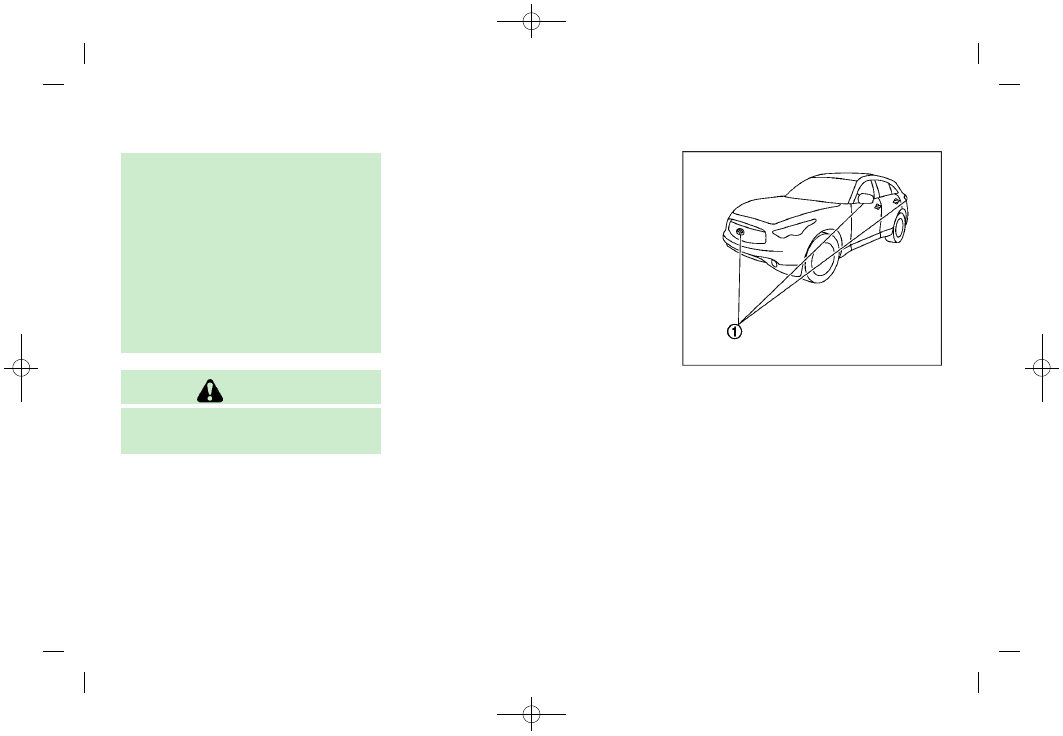

To display the multiple views, the Around
View

®

Monitor system uses cameras

*

1

located in the front grill, on the vehicle’s
outside mirrors and one just above the
vehicle’s license plate.

Condition:

(223,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

JVH1139X

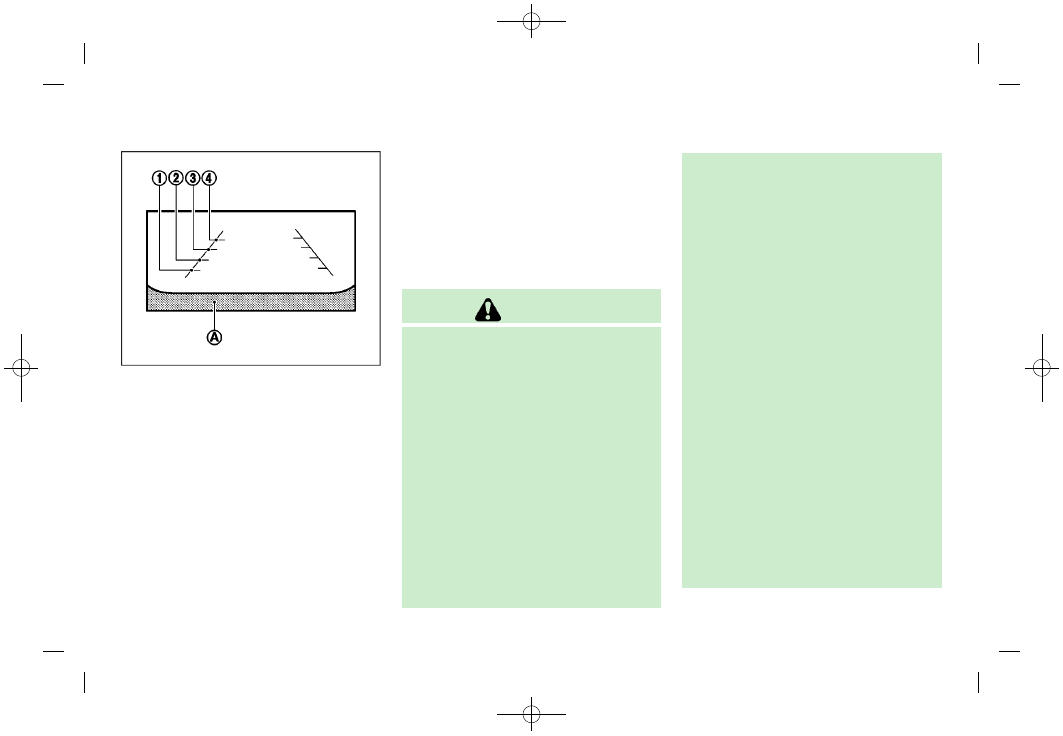

Guiding lines that indicate the vehicle
width and distances to objects with refer-
ence to the vehicle body lines

*

A

are

displayed on the monitor.
Distance guide lines
Indicate distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

AROUND VIEW

®

MONITOR SYSTEM

OPERATION

With the ignition switch in the ON position,
move the shift lever to the “R” (Reverse)
position or press the CAMERA button to
operate the Around View

®

Monitor.

Available views

WARNING

.

The distance guide line and the vehicle
width line should be used as a reference
only when the vehicle is on a paved,
level surface. The distance viewed on the
monitor is for reference only and may be
different than the actual distance be-
tween the vehicle and displayed objects.

.

Use the displayed lines and the bird’s-
eye view as a reference. The lines and the
bird’s-eye view are greatly affected by
the number of occupants, fuel level,
vehicle position, road condition and road
grade.

.

If the tires are replaced with different
sized tires, the predictive course line and
the bird’s-eye view may be displayed
incorrectly.

.

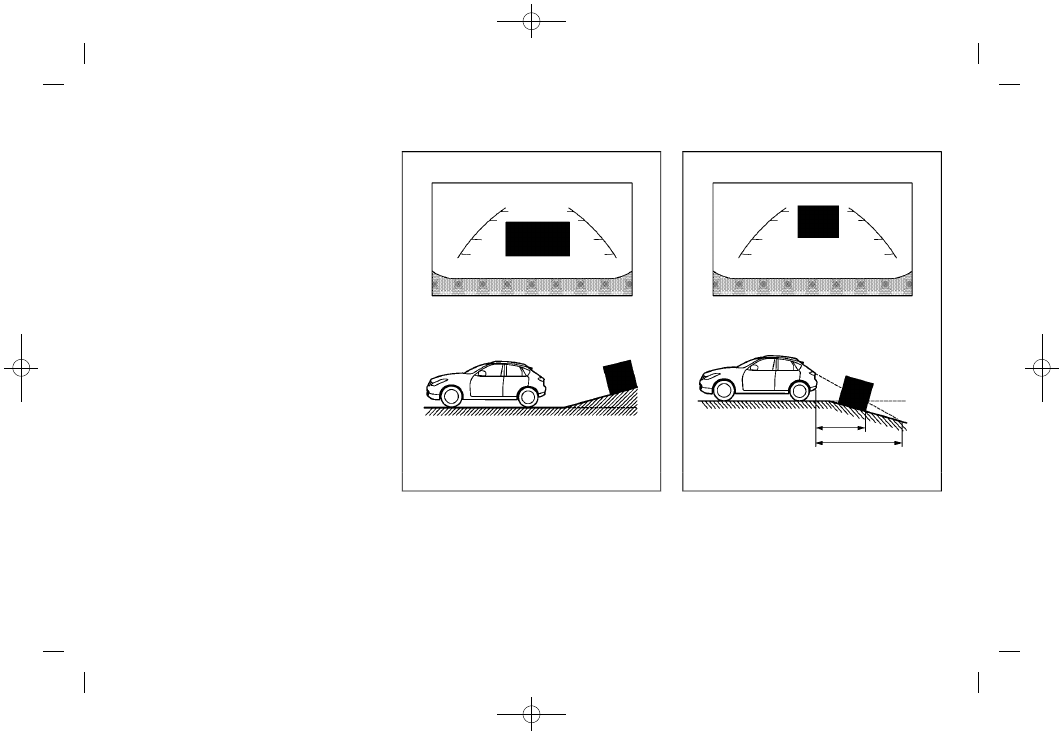

When driving the vehicle up a hill,
objects viewed in the monitor are further
than they appear. When driving the
vehicle down a hill, objects viewed in
the monitor are closer than they appear.

.

Objects in the monitor will appear
visually opposite compared to when
viewed in the rear view and outside
mirrors.

.

Use the mirrors or actually look to
properly judge distances to other ob-
jects.

.

The distance between objects viewed in
the rear view differs from actual distance
because a wide-angle lens is used.

.

On a snow-covered or slippery road,
there may be a difference between the
predictive course line and the actual
course line.

.

The vehicle width and predictive course
lines are wider than the actual width and
course.

.

The displayed lines on the rear view will
appear slightly off to the right because
the rear view camera is not installed in
the rear center of the vehicle.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-33

Condition:

(224,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-34

Monitor, heater, air conditioner, audio, phone and voice recognition systems

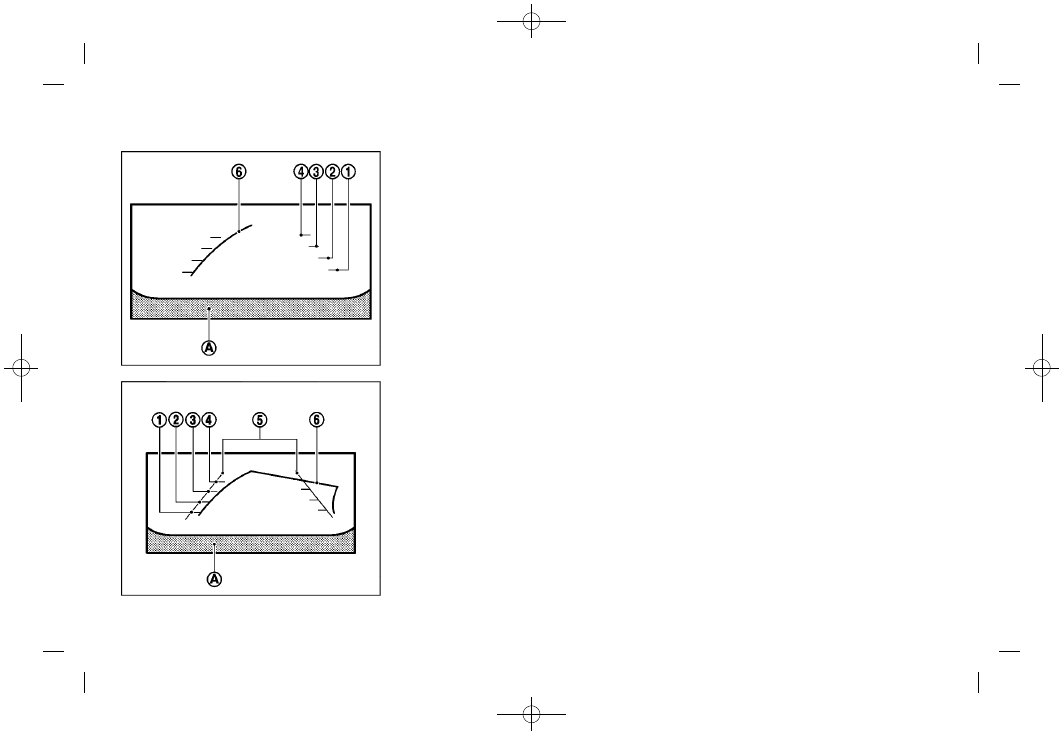

SAA1840

Front view

SAA1896

Rear view

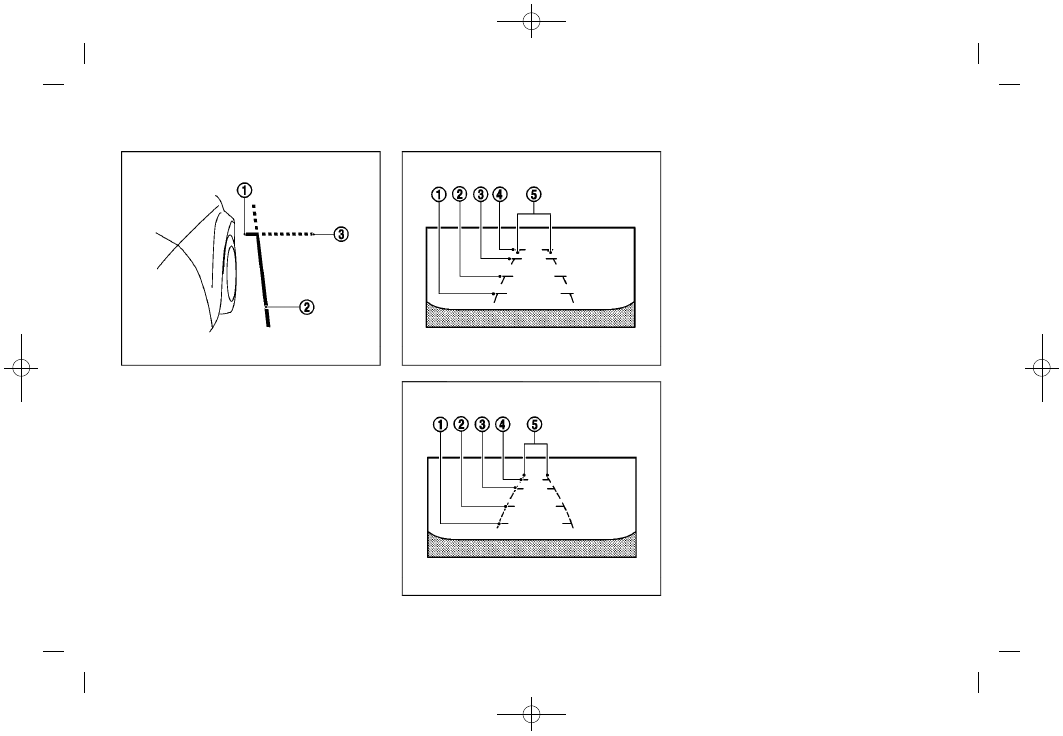

Front and rear view:
Guiding lines that indicate the approximate
vehicle width and distances to objects with
reference to the vehicle body line

*

A

, are

displayed on the monitor.
Distance guide lines
Indicate distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

Indicate the vehicle width when backing
up.
Predictive course lines

*

6

Indicate the predictive course when oper-
ating the vehicle. The predictive course
lines will be displayed on the monitor when
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the straight ahead position.
The front view will not be displayed when
the vehicle speed is above 6 MPH (10
km/h).

NOTE:
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight ahead
position, both the right and left predictive
course lines

*

6

are displayed. When the

steering wheel turns about 90 degrees or
more, a line is displayed only on the
opposite side of the turn.

Condition:

(225,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

JVH1140X

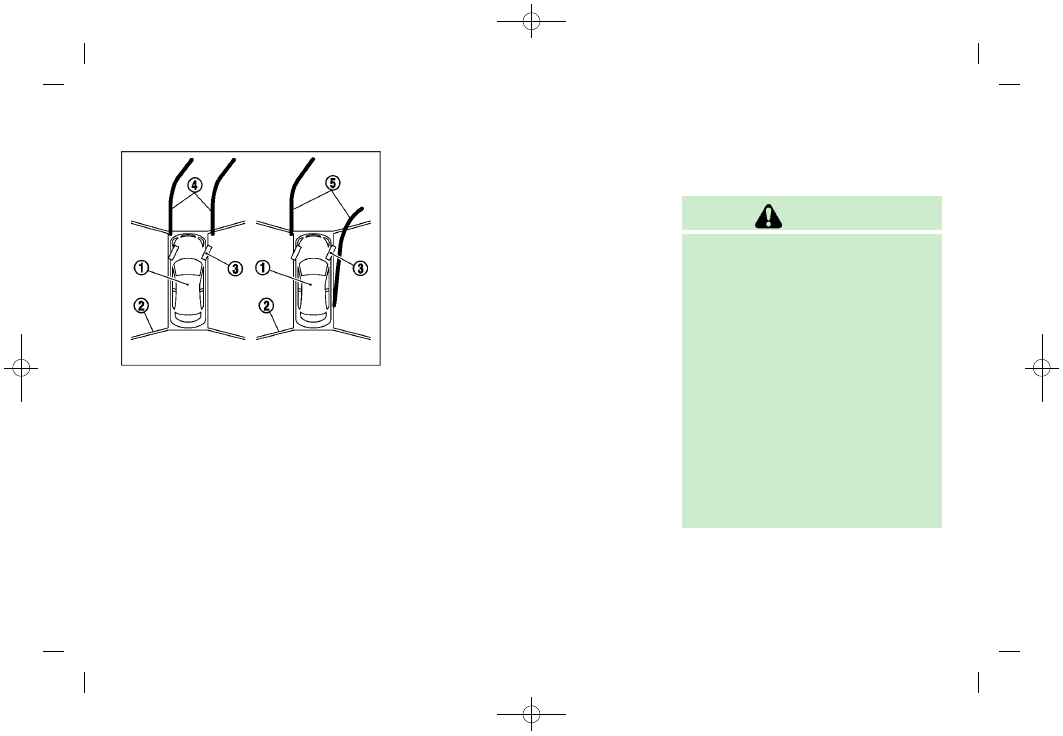

Bird’s-eye view:
The bird’s-eye view shows the overhead
view of the vehicle, which helps confirm
the vehicle position and the predictive
course to a parking space.
The vehicle icon

*

1

shows the position of

the vehicle. Note that the size of the
vehicle icon on the bird’s-eye view may
differ somewhat from the actual distance
to the vehicle.
The areas that the cameras cannot cover

*

2

are indicated in black.
The non-viewable area

*

2

is highlighted in

yellow for several seconds after the bird’s-

eye view is displayed. It will be shown only
the first time after the ignition switch is
placed in the “ON” position.
The driver can check the approximate
direction and angle of the tire on the
display by tire icon

*

3

when driving the

vehicle forward or backward.
Predictive course lines (

*

4

and

*

5

)

indicate the predictive course when oper-
ating the vehicle. The predictive course
lines will be displayed on the monitor when
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the neutral position.
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the neutral position,
the two green predictive course lines

*

4

are shown in front of the vehicle.
When the steering wheel turns about 90
degrees or more, one green predictive
course line

*

5

is shown in front of the

vehicle and the other green predictive
course line

*

5

is shown at side of the

vehicle.
When the monitor displays the rear view,

the predictive course lines are shown at
back of the vehicle.

WARNING

.

Objects in the bird’s-eye view will
appear further than the actual distance.

.

Tall objects, such as a curb or vehicle,
may be misaligned or not displayed at
the seam of the views.

.

Objects that are above the camera
cannot be displayed.

.

The view for the bird’s-eye view may be
misaligned when the camera position
alters.

.

A line on the ground may be misaligned
and is not seen as being straight at the
seam of the views. The misalignment will
increase as the line proceeds away from
the vehicle.

.

Tire angle display does not indicate the
actual tire angle

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-35

Condition:

(226,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-36

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH1141X

Front-side view:
Guiding lines:
Guiding lines that indicate the width and
the front end of the vehicle are displayed
on the monitor.
The front-of-vehicle line

*

1

shows the front

part of the vehicle.
The side-of-vehicle line

*

2

shows the

vehicle width including the outside mir-
rors.
The extensions

*

3

of both the front

*

1

and

side

*

2

lines are shown with a green

dotted line.

JVH1142X

Front-wide view

JVH1143X

Rear-wide view

Front-wide/rear-wide view:
The front-wide/rear-wide view shows a
wider area on the entire screen and allows
the checking of the blind corners on the
right and left sides. The front-wide/rear-
wide view displays an approximately 180-
degree area while the front view and the
rear view display an approximately 150-
degree area. The predictive course lines are
not displayed when using the front-wide/
rear-wide view.
Distance guide lines
Indicates distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

Indicates the vehicle width when backing
up.

Condition:

(227,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

Difference between predicted and

actual distances

The displayed guidelines and their loca-
tions on the ground are for approximate
reference only. Objects on uphill or down-
hill surfaces or projecting objects will be
actually located at distances different from
those displayed in the monitor relative to
the guidelines (refer to illustrations). When
in doubt, turn around and view the objects
as you are backing up, or park and exit the
vehicle to view the positioning of objects
behind the vehicle.

JVH1159X

Backing up on a steep uphill:
When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the
actual distance. Note that any object on the
hill is further than it appears on the
monitor.

JVH1160X

Backing up on a steep downhill:
When backing up the vehicle down a hill,
the distance guide lines and the vehicle
width guide lines are shown further than
the actual distance. Note that any object on
the hill is closer than it appears on the
monitor.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-37

Condition:

(228,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-38

Monitor, heater, air conditioner, audio, phone and voice recognition systems

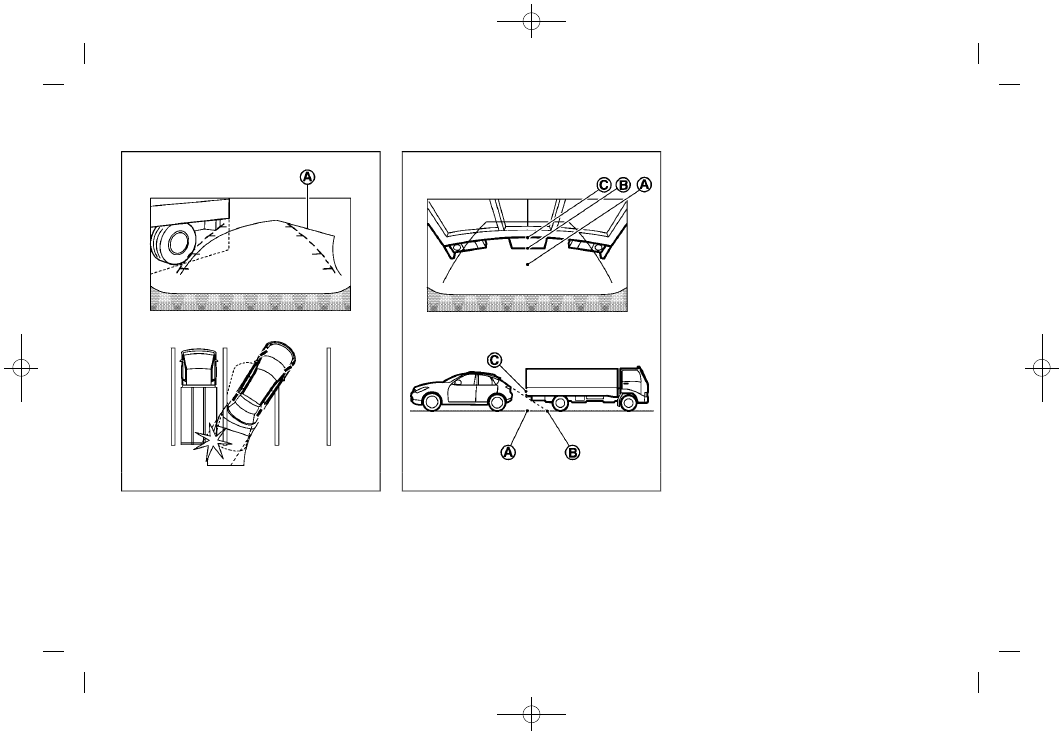

SAA1923

Backing up near a projecting object:
The predictive course lines

*

A

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

SAA1980

Backing up behind a projecting object:
The position

*

C

is shown further than the

position

*

B

in the display. However, the

position

*

C

is actually at the same

distance as the position

*

A

. The vehicle

may hit the object when backing up to the
position

*

A

if the object projects over the

actual backing up course.

Condition:

(229,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

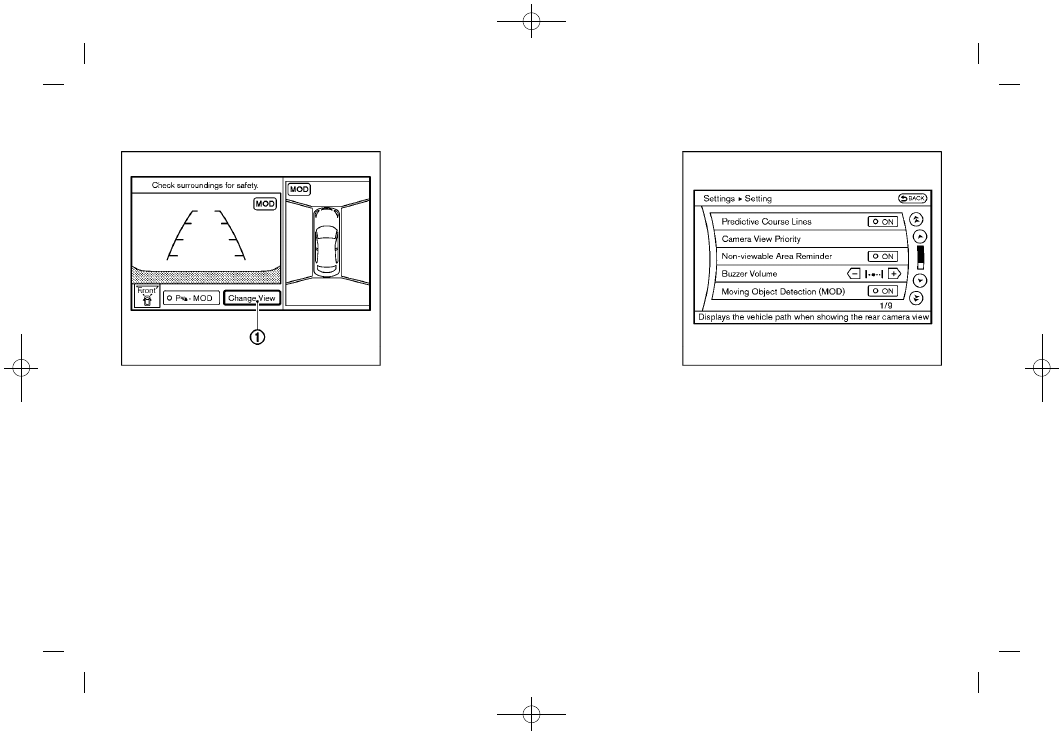

JVH1144X

How to switch the display

The Around View

®

Monitor can display two

split views as well as a single view of the
front-wide view or rear-wide view. Push the
CAMERA button, change the shift lever
position, or select the “Change View” key

*

1

to switch between the available views.

HOW TO ADJUST THE SCREEN VIEW

The display settings such as Display ON/
OFF, Brightness, Tint, Color, Contrast and
Black Level of the Around View

®

Monitor

can be adjusted.
1. Push the SETTING button with the

Around View

®

Monitor turned on.

2. Select an item you wish to adjust.
3. Adjust the level of the setting item

using the INFINITI controller.

NOTE:
Do not adjust any of the display settings of
the Around View

®

Monitor while the

vehicle is moving. Make sure the parking
brake is firmly applied.

JVH0323M

AROUND VIEW

®

MONITOR SET-

TINGS

To set up the Around View

®

Monitor to your

preferred settings, push the SETTING
button, select the “Others” key and then
select the “Camera” key.
Designs and items displayed on the screen
may vary depending on the models.
Predictive Course Lines:
When this item is turned to ON, the
predictive course line is displayed in the
front and the rearview and bird’s-eye view.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-39

Condition:

(230,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-40

Monitor, heater, air conditioner, audio, phone and voice recognition systems

Camera View Priority:
The view shown on the screen at the
beginning of Around View

®

Monitor opera-

tion can be selected in order of priority.
Non-viewable Area Reminder:
With this item turned to ON, the non-
viewable area is highlighted in yellow for
several seconds after the bird’s-eye view is
displayed. It will be shown only the first
time after the ignition switch is placed in
the “ON” position.
Buzzer Volume:
Adjust the volume of the buzzer.
Corner Sonar Sensitivity:
See “Camera aiding corner sonar function
(models with Around View

®

Monitor)” (P.4-

43).
Moving Object Detection (MOD):
See “Moving Object Detection (MOD)” (P.4-
48).
Sonar:
See “Camera aiding corner sonar function
(models with Around View

®

Monitor)” (P.4-

43).

Towing Mode:
See “Camera aiding corner sonar function
(models with Around View

®

Monitor)” (P.4-

43).
Show Camera when Sonar Activate:
When this item is turned ON, the camera
view is automatically shown on the display
in the case that the distance to the objects
measured by the sonar is becoming short.
Sonar Sensitivity:
See “Camera aiding corner sonar function
(models with Around View

®

Monitor)” (P.4-

43).

AROUND VIEW

®

MONITOR SYSTEM

LIMITATIONS

WARNING

Listed below are the system limitations for
Around View

®

Monitor. Failure to operate

the vehicle in accordance with these system
limitations could result in serious injury or
death.

.

Do not use the Around View

®

Monitor

with the outside mirrors in the stored
position, and make sure that the lift gate
is securely closed when operating the

vehicle using the Around View

®

Monitor.

.

The apparent distance between objects
viewed on the Around View

®

Monitor

differs from the actual distance.

.

The cameras are installed on the front
grille, the outside mirrors and above the
rear license plate. Do not put anything
on the vehicle that covers the cameras.

.

When washing the vehicle with high
pressure water, be sure not to spray it
around the cameras. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

.

Do not strike the cameras. They are
precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:

.

The screen displayed on the Around

View

®

Monitor will automatically return

to the previous screen 3 minutes after
the CAMERA button has been pushed
while the shift lever is in a position
other than the “R” (Reverse) position.

Condition:

(231,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

.

There may be a delay when switching

between views.

.

When the temperature is extremely high

or low, the screen may not display
objects clearly.

.

When strong light is directly shines on

the camera, objects may not be dis-
played clearly.

.

The screen may flicker under fluores-

cent light.

.

The colors of objects on the Around

View

®

Monitor may differ somewhat

from the actual color of objects.

.

Objects on the monitor may not be clear

and the color of the object may differ in
a dark environment.

.

There may be differences in sharpness

between each camera view of the
bird’s-eye view.

.

If dirt, rain or snow accumulates on the

camera, the Around View

®

Monitor may

not display objects clearly. Clean the
camera.

.

Do not use wax on the camera lens.

Wipe off any wax with a clean cloth that
has been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

JVH0791X

There are some areas where the system
will not show objects and the system does
not warn of moving objects. When in the
front or the rear view display, an object
below the bumper or on the ground may
not be viewed

*

1

. When in the bird’s-eye

view, a tall object near the seam

*

3

of the

camera viewing areas will not appear in the
monitor

*

2

.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-41

Condition:

(232,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-42

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH0270X

System temporarily unavailable

When the “!” icon is displayed on the
screen, there will be abnormal conditions
in the Around View

®

Monitor. This will not

hinder normal driving operation but the
system should be inspected. It is recom-
mended you visit an INFINITI retailer for
this service.

JVH0271X

When the “[X]” icon is displayed on the
screen, the camera image may be receiving
temporary electronic disturbances from
surrounding devices. This will not hinder
normal driving operation but the system
should be inspected if it occurs frequently.
It is recommended you visit an INFINITI
retailer for this service.

JVH1138X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner to
clean the camera. This will cause dis-
coloration. To clean the camera, wipe
with a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

.

Do not damage the camera as the
monitor screen may be adversely af-
fected.

Condition:

(233,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

If dirt, rain or snow accumulates on any of
the cameras

*

1

, the Around View

®

Monitor

may not display objects clearly. Clean the
camera by wiping with a cloth dampened
with a diluted mild cleaning agent and then
wiping with a dry cloth.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the corner sonar
function as outlined in this section could
result in serious injury or death.

.

The sonar is a convenience feature. It is
not a substitute for proper parking.

.

This function is designed as an aid to the
driver in detecting large stationary
objects to help avoid damaging the
vehicle.

.

The driver is always responsible for
safety during parking and other maneu-
vers.

.

Always look around and check that it is
safe to move before parking.

.

Read and understand the limitations of
the sonar as contained in this section.

The corner sonar function helps to inform
the driver of large stationary objects
around the vehicle when parking by issu-
ing an audible and visual alert.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-43

CAMERA AIDING CORNER SONAR

FUNCTION (models with Around View

®

Monitor)

Condition:

(234,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

4-44

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH1383X

1. Center display
2. Sonar indicator
3. CAMERA button
4. SETTING button

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the “D” (Drive)
position and both front and rear objects
when the shift lever is in the “R” (Reverse)
position.
When the camera image is shown on the
center display, the system shows the sonar
indicator regardless of the shift lever
position.
The system is deactivated at speeds above
6 MPH (10 km/h). It is reactivated at lower
speeds.
The colors of the sonar indicators and the
distance guide lines in the front, front-
wide, rear and rear-wide views indicate
different distances to the object.
When the objects are detected, the indi-
cator (green) appears and blinks and the
tone sounds intermittently. When the
vehicle moves closer to the object, the
color of the indicator turns yellow and the
rate of the blinking and the rate of the tone
increase. When the vehicle is very close to
the object, the indicator stops blinking and
turns red, and the tone sounds continu-
ously.
The intermittent tone will stop after 3

Condition:
