Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

Hazard indicator and horn mode:

DOOR LOCK

DOOR UNLOCK

Intelligent Key system

(Using door handle or lift gate request

switch)

HAZARD - twice

OUTSIDE CHIME - twice

HAZARD - once

OUTSIDE CHIME - once

Remote keyless entry system

(Using

,

or

button)

HAZARD - twice

HORN - once

HAZARD - once

HORN - none

Hazard indicator mode:

DOOR LOCK

DOOR UNLOCK

Intelligent Key system

(Using door handle or lift gate request

switch)

HAZARD - twice

OUTSIDE CHIME - none

HAZARD - none

OUTSIDE CHIME - none

Remote keyless entry system

(Using

,

or

button)

HAZARD - twice

HORN - none

HAZARD - none

HORN - none

Switching procedure:
To switch the hazard indicator and horn
(chime) operation, push the LOCK

*

1

and UNLOCK

*

2

buttons on the Intel-

ligent Key simultaneously for more than 2
seconds.

.

When the hazard indicator mode is set,

the hazard indicator flashes 3 times.

.

When the hazard indicator and horn

mode is set, the hazard indicator
flashes once and the horn chirps once.

Pre-driving checks and adjustments

3-17

Condition:

(172,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-18

Pre-driving checks and adjustments

JVP0262X

1. Pull the hood lock release handle

*

1

located below the instrument panel;
the hood will then spring up slightly.

2. Locate the lever

*

2

in between the

hood and grille, push the lever sideway
with your fingertips and raise the hood.

3. When closing the hood, slowly close

the hood down to latch both the right
and left locks. Push the hood down to
lock the hood securely into place.

WARNING

.

Make sure the hood is completely closed
and latched before driving. Failure to do
so could cause the hood to fly open and
result in an accident.

.

If you see steam or smoke coming from
the engine compartment, to avoid injury
do not open the hood.

WARNING

.

Always be sure the lift gate has been
closed securely to prevent it from open-
ing while driving.

.

Do not drive with the lift gate open. This
could allow dangerous exhaust gases to
be drawn into the vehicle. See “Exhaust
gas (carbon monoxide)” (P.5-3) of this
manual.

.

Do not leave children unattended inside
the vehicle. They could unknowingly
activate switches or controls. Unat-
tended children could become involved
in serious accidents.

.

Always be sure that hands and feet are
clear of the door frame to avoid injury
while closing the lift gate.

HOOD

LIFT GATE

Condition:

(173,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

OPERATING POWER LIFT GATE

To operate the power lift gate, the shift
lever must be in the P (Park) position.
The power lift gate will not operate if the
battery voltage is under approximately
11V.

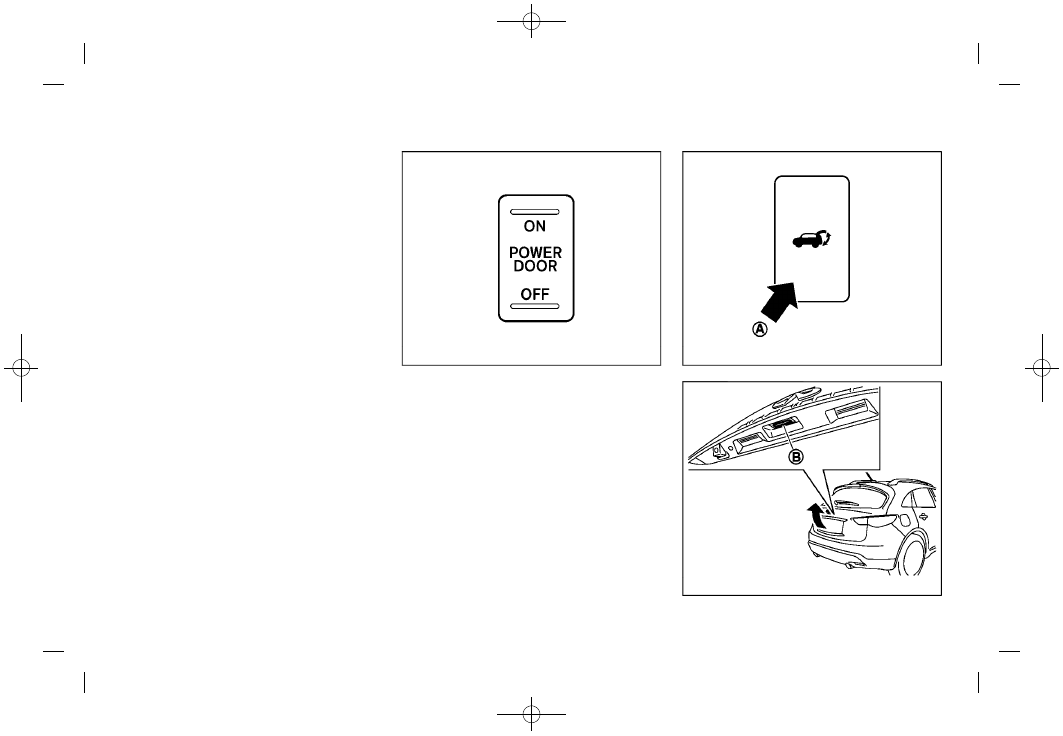

SPA2547

Power lift gate main switch

The power lift gate operation can be turned
on or off by the power lift gate main switch
on the instrument panel.
When the power lift gate main switch is in
the “OFF” position, the power operation is
available by the power lift gate switch on
the instrument panel or the power lift gate
button on the Intelligent Key.

SPA2843

Power lift gate switch — Instrument panel

SPA2877

Lift gate opener switch

Pre-driving checks and adjustments

3-19

Condition:

(174,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-20

Pre-driving checks and adjustments

SPA2463

Power lift gate button — Intelligent Key

SPA2440

Power lift gate switch — Lift gate

Power open

When the lift gate is fully closed, the lift
gate will fully open automatically by
performing one of the following opera-
tions:
.

Pushing the power lift gate switch

*

A

on the instrument panel.

.

Pushing the lift gate opener switch

*

B

.

.

Pushing the power lift gate button

*

C

on the Intelligent Key for more than 1
second.

The hazard flashes 4 times and the outside
chime sounds when the lift gate starts
opening.

NOTE:
The lift gate can be opened by the power
lift gate switch

*

A

, the power lift gate

opener switch

*

B

or the power lift gate

button

*

C

even if the lift gate is

locked. The lift gate will individually
unlock and open.

Power close

When the lift gate is fully opened, the lift
gate will fully close automatically by
performing one of the following opera-
tions:

.

Pushing the power lift gate switch

*

A

on the instrument panel.

.

Pushing the power lift gate button

*

C

on the Intelligent Key for more than 1
second.

.

Pushing the power lift gate switch

*

D

on the lower part of the lift gate.

The hazard flashes 4 times and the outside
chime sounds when the lift gate starts
closing.

NOTE:
When the lift gate is closed, it remains
unlocked. Manually lock the lift gate.

Reverse function

The power lift gate will reverse immediately
if one of the following actions is performed
during power open or power close.
.

pushing the power lift gate switch

*

A

on the instrument panel

.

pushing the power lift gate button

*

C

on the Intelligent Key

.

pushing the power lift gate switch

*

D

on the lower part of the lift gate

The outside chime sounds when the lift
gate starts to reverse.
The power lift gate button

*

C

on the

Intelligent Key cannot be operated when

Condition:

(175,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

the ignition switch is in the ON position.

Auto reverse function

The auto-reverse function enables the lift
gate to automatically reverse when some-
thing is caught in the lift gate as it is
opening or closing. When the control unit
detects an obstacle, the lift gate will
reverse and return to the full open or full
close position.
If a second obstacle is detected, the lift
gate motion will stop and the drive motor
will disengage. The lift gate will enter the
manual mode.
A pinch sensor is mounted on each side of
the lift gate. If an obstacle is detected by
the pinch sensor during power close, the
lift gate will reverse and return to the full
open position immediately.

NOTE:
If the pinch sensor is damaged or removed,
the power close function will not operate.

WARNING

There is a small distance immediately before
the closed position that cannot be detected.
Make sure that all passengers keep their

hands, etc., clear from the lift gate opening
before closing the lift gate.

SPA2879

Pre-driving checks and adjustments

3-21

Condition:

(176,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-22

Pre-driving checks and adjustments

SPA2880

*

1

Lift gate opener switch

*

2

Power lift gate switch — Lift gate

*

3

Power lift gate switch — Instrument
panel

*

4

Power lift gate main switch

Middle stop function

The power lift gate can be set to stop at a
mid-open range. To activate the system,
perform the following procedures.
1. Press the power lift gate main switch

*

4

to the ON position on the instrument
panel.

2. Push the lift gate opener switch

*

1

to

open or close the lift gate.

3. Push lift gate opener switch again. The

lift gate will stop at user selected
position when lift gate is opening or
closing.

4. The lift gate will fully open when the lift

gate opener switch

*

1

is pressed

again.

5. The lift gate will fully close when the lift

gate switch

*

2

on the lower part of the

lift gate is pressed.

Garage mode system

The garage mode system allows the lift
gate to open to a user selected position. To
set the garage mode system, perform the
following procedures:
1. Put the shift lever in the P (Park)

position.

2. Make sure the lift gate is fully closed.
3. Press the power lift gate main switch

*

4

to the ON position on the instrument
panel.

4. Push the lift gate opener switch

*

1

.

5. Move the lift gate manually or operate

the power lift gate from the fully closed
position to the user selected open
position you want to set the system.

6. Push and hold the power lift gate

switch

*

2

on the lower part of the lift

gate for 3 seconds to set the user
selected open position. A chime will
sound when setting is successful.

7. Fully close the lift gate.
The lift gate will open and stop at the user
selected position.

CAUTION

.

Do not lean against a partially opened
lift gate. The lift gate may close un-
expectedly and may result in personal
injury.

.

If the vehicle was driven by another
person, confirm the garage mode func-
tion before opening the lift gate in a
location with low clearance. The lift gate
can be damaged if the previous driver
changed or canceled the setting.

.

If the switch is pressed two times quickly
(1 second or less) when opening the lift
gate from the fully closed position, the
system may not recognize the second
switch press. The lift gate will continue
to open. This is normal operation and
does not indicate a malfunction. How-

Condition:

(177,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

ever, this may result in minor personal
injury if someone is behind the vehicle
when the switch is activated, or damage
to the lift gate.

NOTE:
.

To avoid damaging the lift gate system,

do not manually force the lift gate to
open or close when the lift gate is
moving. When manually operating the
lift gate from the full close or full open
position, do not use excessive force.
Using excessive force may damage the
system.

.

Do not install accessories such as bike

racks onto the lift gate. The additional
weight of these accessories may cause
the lift gate to operate slowly or to not
open completely. This is a normal
operation and does not indicate a
malfunction. The lift gate will operate
normally when the accessory is re-
moved.

.

If the lift gate is opened when the

vehicle is parked on a steep slope, the
lift gate may not open to the expected
position. This is a normal operation and
does not indicate a malfunction.

.

If the automatic lift gate is operated

continuously for approximately 180
seconds, the system automatically
turns off to prevent overheating. The
lift gate cannot be opened using the
switches. The system resets and opera-
tion returns to normal after approxi-
mately 180 seconds. This is a normal
operation and does not indicate a
malfunction.

.

The lift gate may automatically reverse

direction if the lift gate is operating
and passengers enter/exit the vehicle.
This is a normal operation and does not
indicate a malfunction.

.

The lift gate must be operated manually

if the battery is disconnected or dis-
charged.

.

If the lift gate is not activated due to a

low voltage (less than approximately
11V), operate the lift gate with the
engine running.

Manual mode

If power operation is not available, the lift
gate can be operated manually. Power
operation may not be available if multiple
obstacles have been detected in a single
power cycle or if the battery voltage is low.

When the power lift gate main switch is in
the OFF position, the lift gate can be
opened manually by pushing the lift gate
opener switch. If the power lift gate opener
switch is pushed during power open or
close, the power operation will be canceled
and the lift gate can be operated manually.

AUTO CLOSURE

If the lift gate is pulled down to a partly
open position, the lift gate will pull itself to
the closed position.
Do not apply excessive force when the
auto closure is operating. Excessive force
applied may cause the mechanism to
malfunction.

CAUTION

.

The lift gate will automatically close
from a partly open position. To avoid
pinching, keep hands and fingers away
from lift gate opening.

.

Do not let children operate the lift gate.

Pre-driving checks and adjustments

3-23

Condition:

(178,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-24

Pre-driving checks and adjustments

SPA2522

LIFT GATE RELEASE LEVER

If the lift gate cannot be opened with the
door lock switch due to a discharged
battery, follow these steps.
1. Remove the cover

*

A

inside of the lift

gate using a suitable tool.

2. Move the lever

*

B

as illustrated to

open the lift gate.

It is recommended you contact an INFINITI
retailer as soon as possible for repair.

SPA2523

OPENING THE FUEL-FILLER DOOR

To open the fuel-filler door, unlock the fuel-
filler door by using one of the following
operations, then push the left side of the
door.
.

Push the driver’s door handle request

switch with the Intelligent Key carried
with you.

.

Push the passenger’s door handle

request switch or lift gate request
switch twice with the Intelligent Key
carried with you.

.

Push the UNLOCK button on the Intelli-

gent Key.

.

Insert the mechanical key into the door

lock cylinder and turn it to the rear of
the vehicle.

.

Push the power door lock switch to the

UNLOCK position.

To lock, close the fuel-filler door securely
and lock all doors by operating the door
handle request switch, the LOCK button on
the Intelligent Key, the mechanical key or
the power door lock switch.

FUEL-FILLER CAP

WARNING

.

Gasoline is extremely flammable and
highly explosive under certain condi-
tions. You could be burned or seriously
injured if it is misused or mishandled.
Always stop engine and do not smoke or
allow open flames or sparks near the
vehicle when refueling.

.

Do not attempt to top off the fuel tank
after the fuel pump nozzle shuts off
automatically. Continued refueling may
cause fuel overflow, resulting in fuel
spray and possibly a fire.

.

Use only an original equipment type
fuel-filler cap as a replacement. It has a

FUEL-FILLER DOOR

Condition:

(179,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

built-in safety valve needed for proper
operation of the fuel system and emis-
sion control system. An incorrect cap can
result in a serious malfunction and
possible injury. It could also cause the
malfunction indicator light to come on.

.

Never pour fuel into the throttle body to
attempt to start your vehicle.

.

Do not fill a portable fuel container in the
vehicle or trailer. Static electricity can
cause an explosion of flammable liquid,
vapor or gas in any vehicle or trailer. To
reduce the risk of serious injury or death
when filling portable fuel containers:

— Always place the container on the

ground when filling.

— Do not use electronic devices when

filling.

— Keep the pump nozzle in contact

with the container while you are
filling it.

— Use only approved portable fuel

containers for flammable liquid.

CAUTION

.

If fuel is spilled on the vehicle body,
flush it away with water to avoid paint
damage.

.

Insert the cap straight into the fuel-filler
tube, then tighten until a single click is
heard. Failure to tighten the fuel-filler
cap properly may cause the

mal-

function indicator light (MIL) to illumi-
nate. If the

light illuminates

because the fuel-filler cap is loose or
missing, tighten or install the cap and
continue to drive the vehicle. The
light should turn off after a few driving
trips. If the

light does not turn off

after a few driving trips, have the vehicle
inspected. It is recommended you visit
an INFINITI retailer for this service.

For additional information, see “Mal-
function Indicator Light (MIL)” (P.2-20).

.

The LOOSE FUEL CAP warning will appear
if the fuel-filler cap is not properly
tightened. It may take a few driving trips
for the message to be displayed. Failure
to tighten the fuel-filler cap properly
after the LOOSE FUEL CAP warning

appears may cause the

Malfunction

Indicator Light (MIL) to illuminate.

Pre-driving checks and adjustments

3-25

Condition:

(180,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-26

Pre-driving checks and adjustments

SPA2524

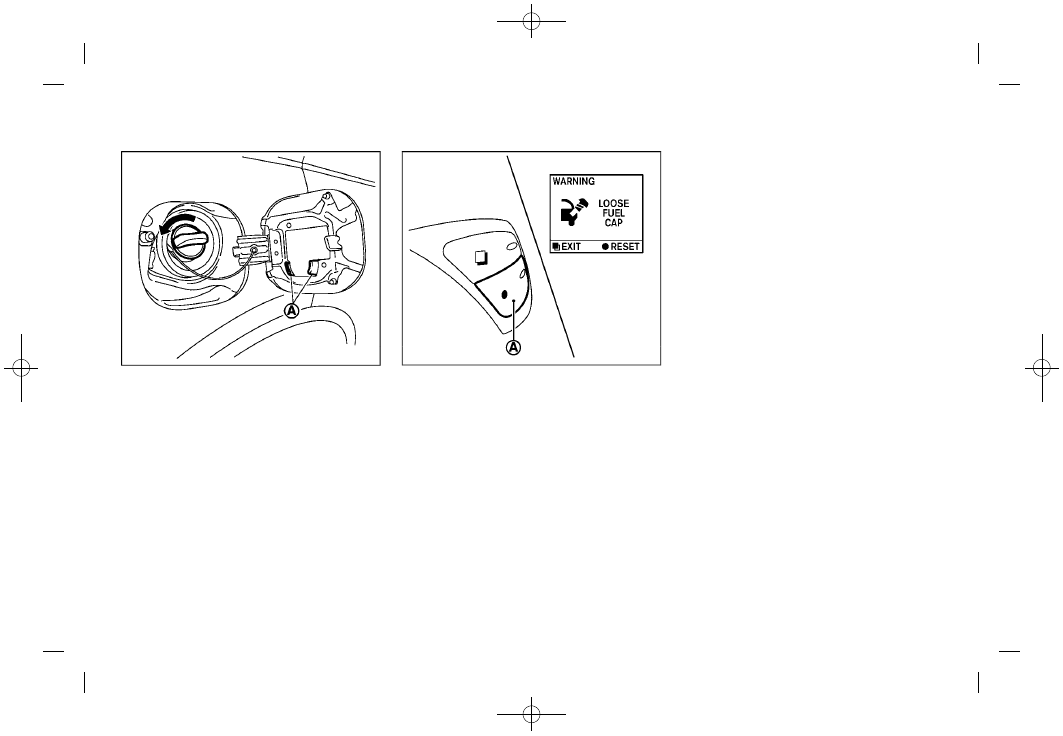

To remove the fuel-filler cap:
1. Turn the fuel-filler cap counterclockwise

to remove.

2. Put the fuel-filler cap on the cap holder

*

A

while refueling.

To install the fuel-filler cap:
1. Insert the fuel-filler cap straight into the

fuel-filler tube.

2. Turn the fuel-filler cap clockwise until a

single click is heard.

SPA2831

LOOSE FUEL CAP warning

The LOOSE FUEL CAP warning appears on
the vehicle information display when the
fuel-filler cap is not tightened correctly
after the vehicle has been refueled. It may
take a few driving trips for the message to
be displayed. To turn off the warning,
perform the following steps:
1. Remove and install the fuel-filler cap as

soon as possible. (See “FUEL-FILLER
CAP”.)

2. Tighten the fuel-filler cap until a single

click is heard.

3. Push the reset switch

*

A

on the right

side of the combination meter for about
1 second to turn off the LOOSE FUEL
CAP warning after tightening the fuel
cap.

Condition:

(181,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

WARNING

.

Do not adjust the steering wheel while
driving. You could lose control of your
vehicle and cause an accident.

.

Do not adjust the steering wheel any
closer to you than is necessary for
proper steering operation and comfort.
The driver’s air bag inflates with great
force. If you are unrestrained, leaning
forward, sitting sideways or out of
position in any way, you are at greater
risk of injury or death in a crash.You may
also receive serious or fatal injuries from
the air bag if you are up against it when
it inflates. Always sit back against the
seatback and as far away as practical
from the steering wheel. Always use the
seat belts.

SPA2468

MANUAL OPERATION (if so

equipped)
Tilt or telescopic operation

Pull the lock lever

*

1

down and adjust the

steering wheel up, down, forward or rear-
ward to the desired position.
Push the lock lever up securely to lock the
steering wheel in place.

SPA2456

ELECTRIC OPERATION (if so

equipped)
Tilt or telescopic operation

Move the lever to adjust the steering wheel
up or down, forward or rearward to the
desired position.
Entry/Exit function operation:
The automatic drive positioner system will
make the steering wheel move up auto-
matically when the driver’s door is opened
with the ignition switch in the LOCK
position. This lets the driver get into and
out of the seat more easily.

Pre-driving checks and adjustments

3-27

TILT/TELESCOPIC STEERING

Condition:

(182,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-28

Pre-driving checks and adjustments

For more information, see “Automatic drive
positioner” (P.3-32).

SPA2471

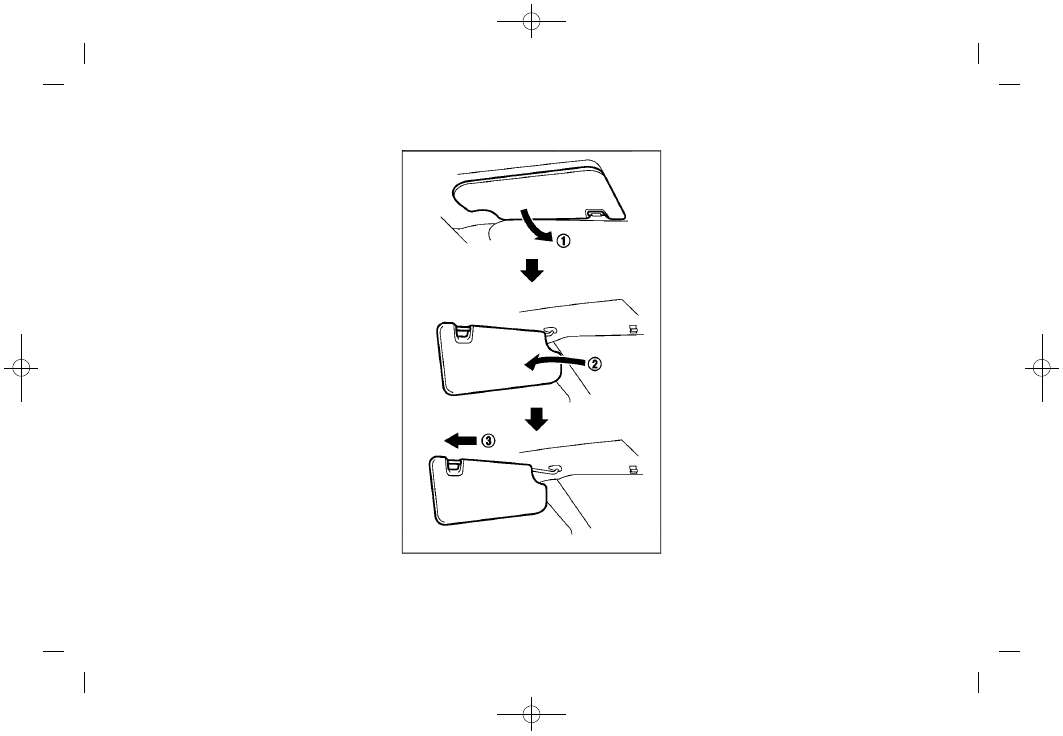

1. To block glare from the front, swing

down the main sun visor

*

1

.

2. To block glare from the side, remove

the main sun visor from the center
mount and swing the visor to the side

*

2

.

3. Slide the sun visor

*

3

in or out as

needed.

SUN VISORS

Condition:

(183,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SPA2447

INSIDE MIRROR

Adjust the height and the angle of the
inside mirror to the desired position.

SPA2422A

Type A (if so equipped)

SPA2450

Type B (if so equipped)

Automatic anti-glare type

The inside mirror is designed so that it
automatically changes reflection according
to the intensity of the headlights of the
following vehicle.
The anti-glare system will be automatically
turned on when the ignition switch is
pushed to the ON position.
When the anti-glare system is turned on,
the indicator light

*

A

will illuminate and

excessive glare from the headlights of the
vehicle behind you will be reduced.
Type A (if so equipped): Push the

switch

*

B

to make the inside rearview

mirror operate normally and the indicator
light will turn off. Push the

switch again

to turn the system on.
Type B (if so equipped): Push the “*”
switch

*

C

to make the inside rearview

mirror operate normally. The indicator light
will turn off. Push the “I” switch

*

D

to turn

the system on.
Do not allow any object to cover the
sensors

*

E

or apply glass cleaner on

them. Doing so will reduce the sensitivity
of the sensor, resulting in improper
operation.

Pre-driving checks and adjustments

3-29

MIRRORS

Condition:

(184,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-30

Pre-driving checks and adjustments

For the compass (if so equipped) opera-
tion, see “Compass” (P.2-10).
For the HomeLink

®

Universal Transceiver

operation, see “HomeLink

®

Universal

Transceiver” (P.2-67).

SPA2214

OUTSIDE MIRRORS

WARNING

Objects viewed in the outside mirror on the
passenger side are closer than they appear.
Be careful when moving to the right. Using
only this mirror could cause an accident. Use
the inside mirror or glance over your
shoulder to properly judge distances to
other objects.

Adjusting outside mirrors

The outside mirror control switch is located
at the lower part of the instrument panel.
The outside mirror will operate only when
the ignition switch is in the ACC or ON
position.
Move the switch right

*

1

or left

*

2

to

select the right or left side mirror, then
adjust

*

3

using the control switch.

Defrosting outside mirrors

The outside mirrors will be heated when
the rear window defroster switch is oper-
ated. (See “Rear window and outside
mirror defroster switch” (P.2-38).)

Condition:

(185,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SPA1732A

Foldable outside mirrors

CAUTION

.

Do not touch the mirrors while they are
moving. Your hand may be pinched, and
the mirror may malfunction.

.

Do not drive with the mirrors stored. You
will be unable to see behind the vehicle.

.

If the mirrors were folded or unfolded by
hand, there is a chance that the mirror
will move forward or backward during
driving. If the mirrors were folded or
unfolded by hand, be sure to adjust them

again electrically before driving.

The outside rearview mirror remote control
operates when the ignition switch is in the
“ACC” or “ON” position.
To fold the outside rearview mirrors, push
the outside rearview mirror folding switch
to the “CLOSE” position

*

1

. To unfold,

push to the “OPEN” position

*

2

.

If mirrors are manually operated or
bumped, the mirror body can become
loose at the pivot point. To correct electro-
nic mirror operation, cycle mirrors by
pushing the "CLOSE" switch until closed,
the push "OPEN" until mirror is in the open
position.

Reverse tilt-down feature (if so

equipped)

When backing up the vehicle, the right or
left outside mirror will turn downward
automatically to provide better rear visibi-
lity.
1. Push the ignition switch to the ON

position.

2. Move the shift lever to the R (Reverse)

position.

3. Select the right or left side mirror by

operating the outside mirror control
switch.

4. The selected outside mirror surface

moves downward.

When one of the following conditions has
occurred, the selected outside mirror sur-
face will return to its original position.
.

The shift lever is moved to any position

other than R (Reverse).

.

The outside mirror control switch is set

to the center position.

.

The ignition switch is pushed to the OFF

position.

Pre-driving checks and adjustments

3-31

Condition:

(186,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

3-32

Pre-driving checks and adjustments

SIC3869

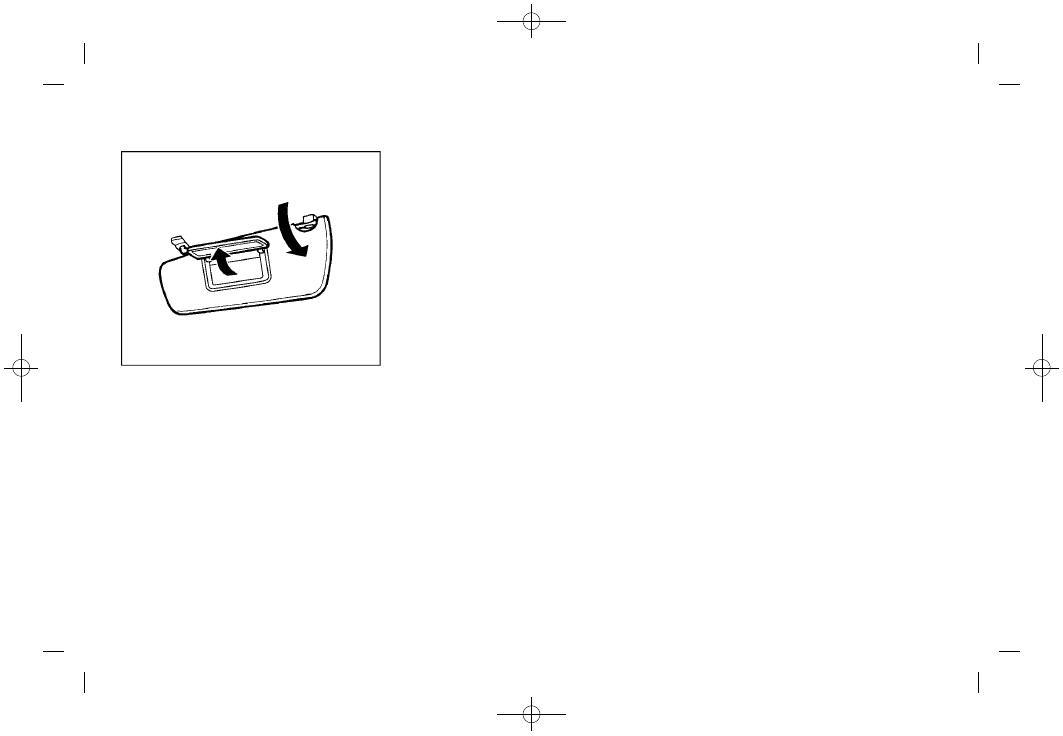

VANITY MIRROR

To use the front vanity mirror, pull down
the sun visor and pull up the cover.

The automatic drive positioner system has
the following features:

.

Entry/exit function

.

Seat synchronization function

.

Memory storage

ENTRY/EXIT FUNCTION

This system is designed so that the driver’s
seat and steering column will automati-
cally move when the automatic transmis-
sion shift lever is in the P (Park) position.
This allows the driver to get into and out of
the driver’s seat more easily.
The driver’s seat will slide backward and
the steering wheel will move up when the
driver’s door is opened with the ignition
switch in the OFF position.
The driver’s seat and steering wheel will
return to the previous positions when one
of the following is operated:
.

When the ignition switch is pushed to

the ACC position after the driver’s door
is closed.

.

When the ignition switch is pushed to

the ON position.

The driver’s seat will not return to the
previous positions if the seat or steering
adjusting switch is operated when the seat
is at the exit position.

Cancel or activate entry/exit func-

tion

The shift lever must be in the P (Park)
position with the ignition switch in the OFF
position.
The entry/exit function can be activated or
canceled by pressing and holding the SET
switch for more than 10 seconds.
The entry/exit function can also be acti-
vated or canceled if the “Lift Steering
Wheel on Exit” key or “Slide Driver Seat
Back on Exit” key is turned to ON or OFF in
the “Comfort” settings. (See “Vehicle
information and settings” (P.4-9).)

Initialize entry/exit function

If the battery cable is disconnected, or if
the fuse opens, the entry/exit function will
not work though this function was set on
before. In such a case, after connecting the
battery or replacing with a new fuse, open
and close the driver’s door more than two
times after the ignition switch is turned
from the ON position to the LOCK position.
The entry/exit function will be activated.

AUTOMATIC DRIVE POSITIONER (if so

equipped)

Condition:
