Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

PRECAUTIONS ON CHILD RE-

STRAINTS

WARNING

.

Failure to follow the warnings and
instructions for proper use and installa-
tion of child restraints could result in
serious injury or death of a child or other
passengers in a sudden stop or collision:

— The child restraint must be used and

installed properly. Always follow all
of the child restraint manufacturer’s
instructions for installation and use.

— Infants and children should never be

held on anyone’s lap. Even the
strongest adult cannot resist the
forces of a collision.

— Do not put a seat belt around both a

child and another passenger.

— INFINITI recommends that all child

restraints be installed in the rear
seat. Studies show that children are
safer when properly restrained in the
rear seat than in the front seat. If you
must install a forward-facing child
restraint in the front seat, see “For-

ward-facing child restraint installa-
tion using the seat belts” (P.1-34).

— Even with the INFINITI Advanced Air

Bag System, never install a rear-
facing child restraint in the front
seat. An inflating air bag could
seriously injure or kill a child. A
rear-facing child restraint must only
be used in the rear seat.

— Be sure to purchase a child restraint

that will fit the child and vehicle.
Some child restraints may not fit
properly in your vehicle.

— Child restraint anchor points are

designed to withstand loads from
child restraints that are properly
fitted.

— Never use the anchor points for

adult seat belts or harnesses.

— A child restraint with a top tether

strap should not be used in the front
passenger seat.

— Keep seatbacks as upright as pos-

sible after fitting the child restraint.

— Infants and children should always

be placed in an appropriate child
restraint while in the vehicle.

.

When the child restraint is not in use,
keep it secured with the LATCH system or
a seat belt. In a sudden stop or collision,
loose objects can injure occupants or
damage the vehicle.

CAUTION

A child restraint in a closed vehicle can
become very hot. Check the seating surface
and buckles before placing a child in the
child restraint.

This vehicle is equipped with a universal
child restraint anchor system, referred to
as the LATCH (Lower Anchors and Tethers
for CHildren) system. Some child restraints
include rigid or webbing-mounted attach-
ments that can be connected to these
anchors.
For details, see “Lower Anchors and
Tethers for CHildren (LATCH) System” (P.1-
24).
If you do not have a LATCH compatible child
restraint, the vehicle seat belts can be
used.

Safety — Seats, seat belts and supplemental restraint system

1-23

Condition:

(44,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-24

Safety — Seats, seat belts and supplemental restraint system

Several manufacturers offer child re-
straints for infants and small children of
various sizes. When selecting any child
restraint, keep the following points in
mind:
.

Choose only a restraint with a label

certifying that it complies with Federal
Motor Vehicle Safety Standard 213 or
Canadian Motor Vehicle Safety Stan-
dard 213.

.

Check the child restraint in your vehicle

to be sure it is compatible with the
vehicle’s seat and seat belt system.

.

If the child restraint is compatible with

your vehicle, place your child in the
child restraint and check the various
adjustments to be sure the child
restraint is compatible with your child.
Choose a child restraint that is de-
signed for your child’s height and
weight. Always follow all recommended
procedures.

.

If the combined weight of the child and

child restraint is less than 65 lbs (29.5
kg), you may use either the LATCH
anchors or the seat belt to install the
child restraint (not both at the same
time).

.

If the combined weight of the child and

child restraint is greater than 65 lbs
(29.5 kg), use the vehicle’s seat belt
(not the lower anchors) to install the
child restraint.

.

Be sure to follow the child restraint

manufacturer’s instructions for installa-
tion.

All U.S. states and Canadian provinces or
territories require that infants and small
children be restrained in an approved child
restraint at all times while the vehicle is
being operated. Canadian law requires the
top tether strap on front-facing child
restraints to be secured to the designated
anchor point on the vehicle.

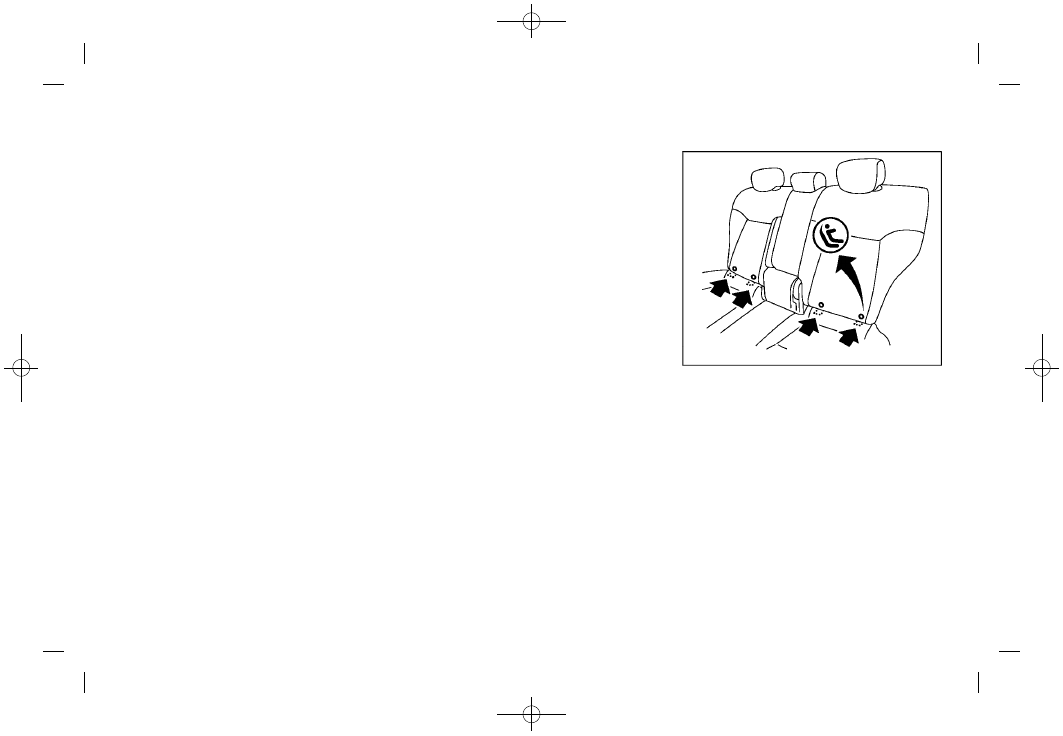

SSS0904

LATCH system lower anchor locations

Lower Anchors and Tethers for

CHildren (LATCH) SYSTEM

Your vehicle is equipped with special
anchor points that are used with the LATCH
(Lower Anchors and Tethers for CHildren)
system compatible child restraints. This
system may also be referred to as the
ISOFIX or ISOFIX compatible system. With
this system, you do not have to use a
vehicle seat belt to secure the child
restraint unless the combined weight of
the child and child restraint exceeds 65 lbs
(29.5 kg). If the combined weight of the
child and child restraint is greater than 65

Condition:

(45,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

lbs (29.5 kg), use the vehicle’s seat belt
(not the lower anchors) to install the child
restraint. Be sure to follow the child
restraint manufacturer’s instructions for
installation.
The LATCH anchor points are provided to
install child restraints in the rear outboard
seating positions only.

LATCH lower anchor

WARNING

Failure to follow the warnings and instruc-
tions for proper use and installation of child
restraints could result in serious injury or
death of a child or other passengers in a
sudden stop or collision:

.

Attach LATCH system compatible child
restraints only at the locations shown in
the illustration.

.

Do not secure a child restraint in the
center rear seating position using the
LATCH lower anchors. The child restraint
will not be secured properly.

.

Inspect the lower anchors by inserting
your fingers into the lower anchor area.
Feel to make sure there are no obstruc-

tions over the anchors such as seat belt
webbing or seat cushion material. The
child restraint will not be secured
properly if the lower anchors are ob-
structed.

Child restraint anchorages are designed to
withstand only those loads imposed by
correctly fitted child restraints. Under no
circumstances are they to be used for adult
seat belts, harnesses or for attaching other
items or equipment to the vehicle. Doing so
could damage the child restraint an-
chorages. The child restraint will not be
properly installed using the damaged an-
chorage, and a child could be seriously
injured or killed in a collision.

SSS0840

LATCH lower anchor location

LATCH lower anchor location

The LATCH anchors are located at the rear
of the seat cushion near the seatback. A
label is attached to the seatback to help
you locate the LATCH anchors.

Safety — Seats, seat belts and supplemental restraint system

1-25

Condition:

(46,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-26

Safety — Seats, seat belts and supplemental restraint system

SSS0643

LATCH webbing-mounted attachment

Installing child restraint LATCH

lower anchor attachments

LATCH compatible child restraints include
two rigid or webbing-mounted attachments
that can be connected to two anchors
located at certain seating positions in your
vehicle. With this system, you do not have
to use a vehicle seat belt to secure the
child restraint. Check your child restraint
for a label stating that it is compatible with
LATCH. This information may also be in the
instructions provided by the child restraint
manufacturer.

SSS0644

LATCH rigid-mounted attachment

The child restraint top tether strap must be
used when installing the child restraint
with the LATCH lower anchor attachments
or seat belts.
When installing a child restraint, carefully
read and follow the instructions in this
manual and those supplied with the child
restraint.

SSS0902

Top tether anchor

WARNING

.

Child restraint anchorages are designed
to withstand only those loads imposed
by correctly fitted child restraints. Under
no circumstances are they to be used for
adult seat belts, harnesses or for attach-
ing other items or equipment to the
vehicle. Doing so could damage the child
restraint anchorages. The child restraint
will not be properly installed using the
damaged anchorage, and a child could
be seriously injured or killed in a

Condition:

(47,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

collision.

.

If the cargo cover (if so equipped)
contacts the top tether strap when it is
attached to the top tether anchor,
remove the cargo cover from the vehicle
or secure it on the cargo floor below its
attachment location. If the cargo cover is
not removed, it may damage the top
tether strap during a collision. Your child
could be seriously injured or killed in a
collision if the child restraint top tether
strap is damaged.

.

Do not allow cargo to contact the top
tether strap when it is attached to the
top tether anchor. Properly secure the
cargo so it does not contact the top
tether strap. Cargo that is not properly
secured or cargo that contacts the top
tether strap may damage the top tether
strap during a collision. Your child could
be seriously injured or killed in a
collision if the child restraint top tether
strap is damaged.

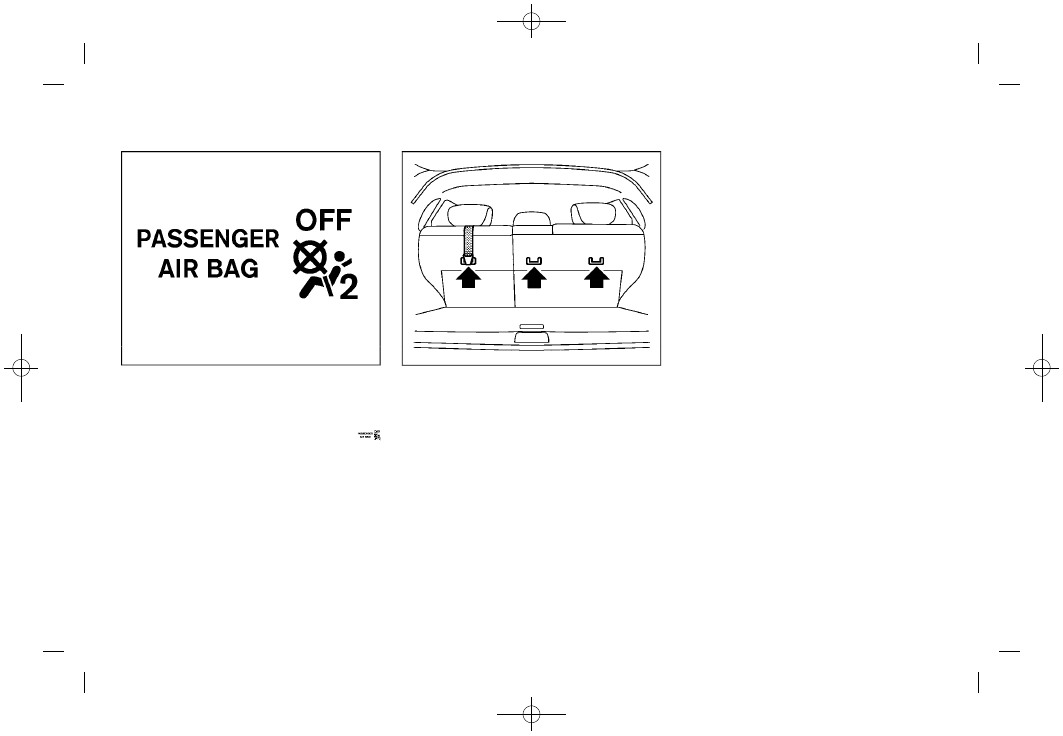

Top tether anchor point locations:
Anchor points are located on the back of
each seatback for all three seating posi-
tions of the rear seat as shown.

REAR-FACING CHILD RESTRAINT IN-

STALLATION USING LATCH

Refer to all Warnings and Cautions in the
“Child safety” (P.1-20) and “Child re-
straints” (P.1-22) before installing a child
restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.
Follow these steps to install a rear-facing
child restraint using the LATCH system:
1. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer’s instructions.

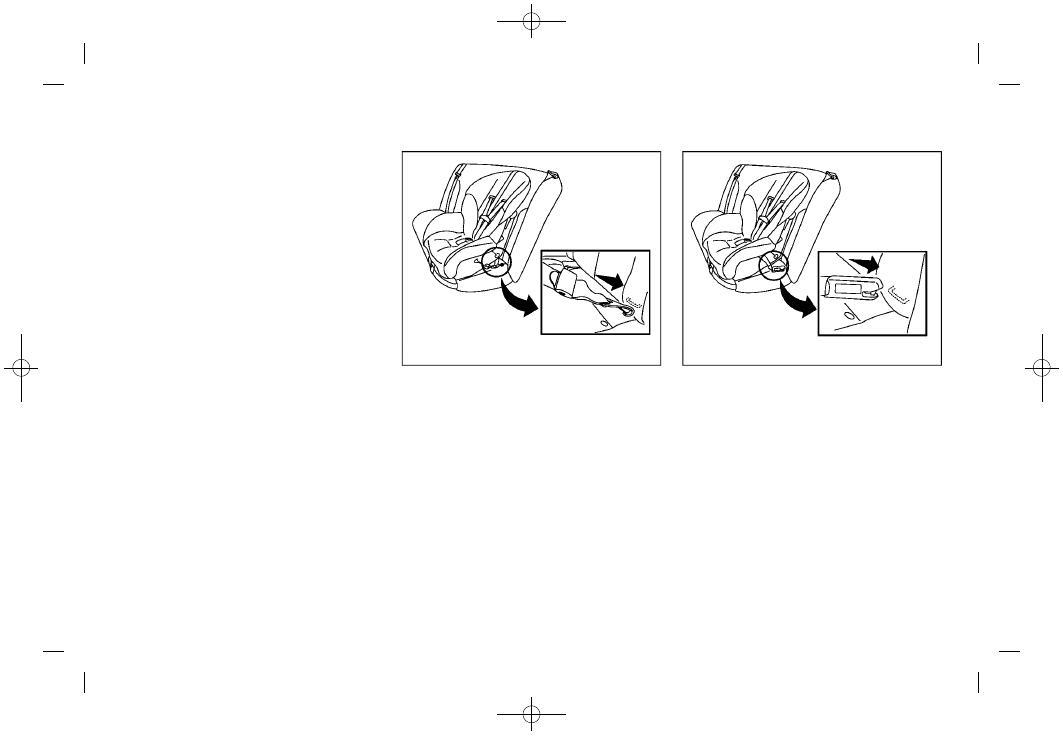

SSS0648

Rear-facing web-mounted — step 2

2. Secure the child restraint anchor at-

tachments to the LATCH lower anchors.
Check to make sure the LATCH attach-
ment is properly attached to the lower
anchors.

Safety — Seats, seat belts and supplemental restraint system

1-27

Condition:

(48,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-28

Safety — Seats, seat belts and supplemental restraint system

SSS0649

Rear-facing rigid-mounted — step 2

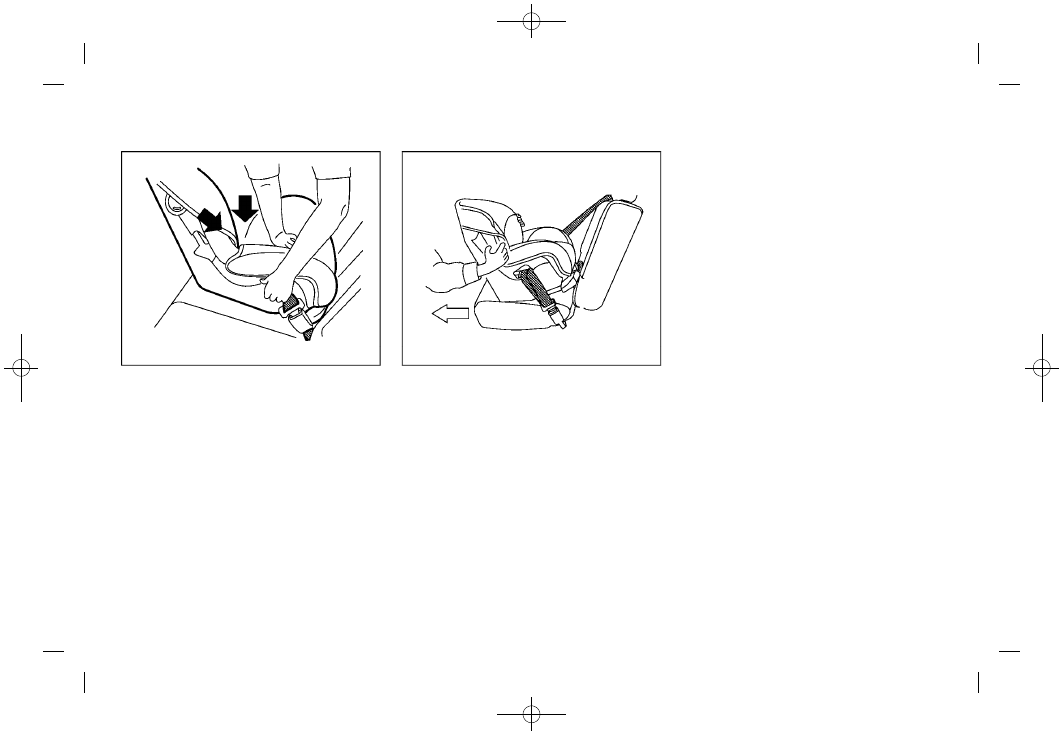

SSS0639

Rear-facing — step 3

3. For child restraints that are equipped

with webbing-mounted attachments,
remove any additional slack from the
anchor attachments. Press downward
and rearward firmly in the center of the
child restraint with your hand to com-
press the vehicle seat cushion and
seatback while tightening the webbing
of the anchor attachments.

SSS0650

Rear-facing — step 4

4. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the LATCH attach-
ment path. The child restraint should
not move more than 1 inch (25 mm),
from side to side. Try to tug it forward
and check to see if the LATCH attach-
ment holds the restraint in place. If the
restraint is not secure, tighten the
LATCH attachment as necessary, or put
the restraint in another seat and test it
again. You may need to try a different
child restraint or try installing by using
the vehicle seat belt (if applicable). Not

Condition:

(49,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

all child restraints fit in all types of
vehicles.

5. Check to make sure the child restraint

is properly secured prior to each use. If
the child restraint is loose, repeat steps
1 through 4.

REAR-FACING CHILD RESTRAINT IN-

STALLATION USING THE SEAT BELTS

WARNING

The three-point seat belt with Automatic
Locking Retractor (ALR) must be used when
installing a child restraint. Failure to use the
ALR mode will result in the child restraint
not being properly secured. The restraint
could tip over or be loose and cause injury to
a child in a sudden stop or collision. Also, it
can change the operation of the front
passenger air bag. See “Front passenger
air bag and status light” (P.1-49).

For additional information, refer to all
Warnings and Cautions in the “Child
safety” (P.1-20) and “Child restraints”
(P.1-22) before installing a child restraint.
Do not use the lower anchors if the
combined weight of the child and the child

restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.
Follow these steps to install a rear-facing
child restraint using the vehicle seat belts
in the rear seats:

SSS0100

Rear-facing — step 1

1. Child restraints for infants must be

used in the rear-facing direction and
therefore must not be used in the front
seat. Position the child restraint on the
seat. Always follow the restraint man-
ufacturer’s instructions.

Safety — Seats, seat belts and supplemental restraint system

1-29

Condition:

(50,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-30

Safety — Seats, seat belts and supplemental restraint system

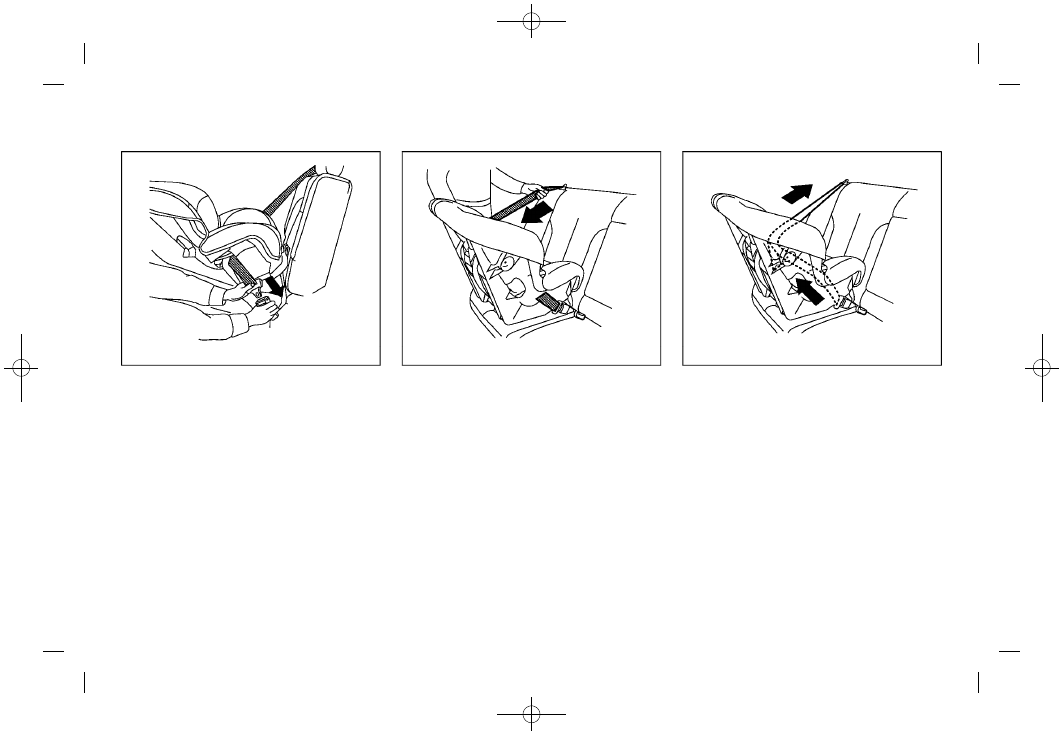

SSS0654

Rear-facing — step 2

2. Route the seat belt tongue through the

child restraint and insert it into the
buckle until you hear and feel the latch
engage. Be sure to follow the child
restraint manufacturer’s instructions
for belt routing.

SSS0655

Rear-facing — step 3

3. Pull the shoulder belt until the belt is

fully extended. At this time, the seat
belt retractor is in the Automatic Lock-
ing Retractor (ALR) mode (child re-
straint mode). It reverts to the
Emergency Locking Retractor (ELR)
mode when the seat belt is fully
retracted.

SSS0656

Rear-facing — step 4

4. Allow the seat belt to retract. Pull up on

the shoulder belt to remove any slack in
the belt.

Condition:

(51,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

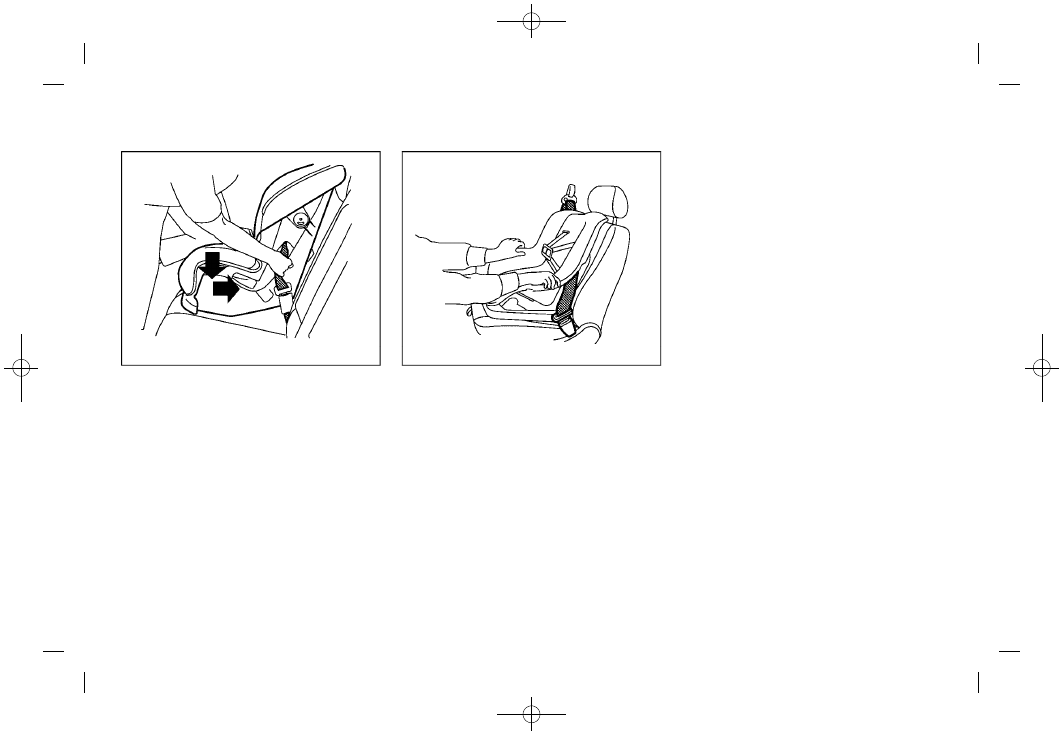

SSS0657

Rear-facing — step 5

5. Remove any additional slack from the

seat belt; press downward and rear-
ward firmly in the center of the child
restraint to compress the vehicle seat
cushion and seatback while pulling up
on the seat belt.

SSS0658

Rear-facing — step 6

6. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the seat belt path.
The child restraint should not move
more than 1 inch (25 mm), from side to
side. Try to tug it forward and check to
see if the belt holds the restraint in
place. If the restraint is not secure,
tighten the seat belt as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

7. Check to make sure that the child

restraint is properly secured prior to
each use. If the seat belt is not locked,
repeat steps 1 through 6.

After the child restraint is removed and the
seat belt fully retracted, the ALR mode
(child restraint mode) is canceled.

FORWARD-FACING CHILD RE-

STRAINT INSTALLATION USING

LATCH

Refer to all Warnings and Cautions in the
“Child safety” (P.1-20) and “Child re-
straints” (P.1-22) before installing a child
restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.

Safety — Seats, seat belts and supplemental restraint system

1-31

Condition:

(52,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-32

Safety — Seats, seat belts and supplemental restraint system

Follow these steps to install a forward-
facing child restraint using the LATCH
system:
1. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer’s instructions.

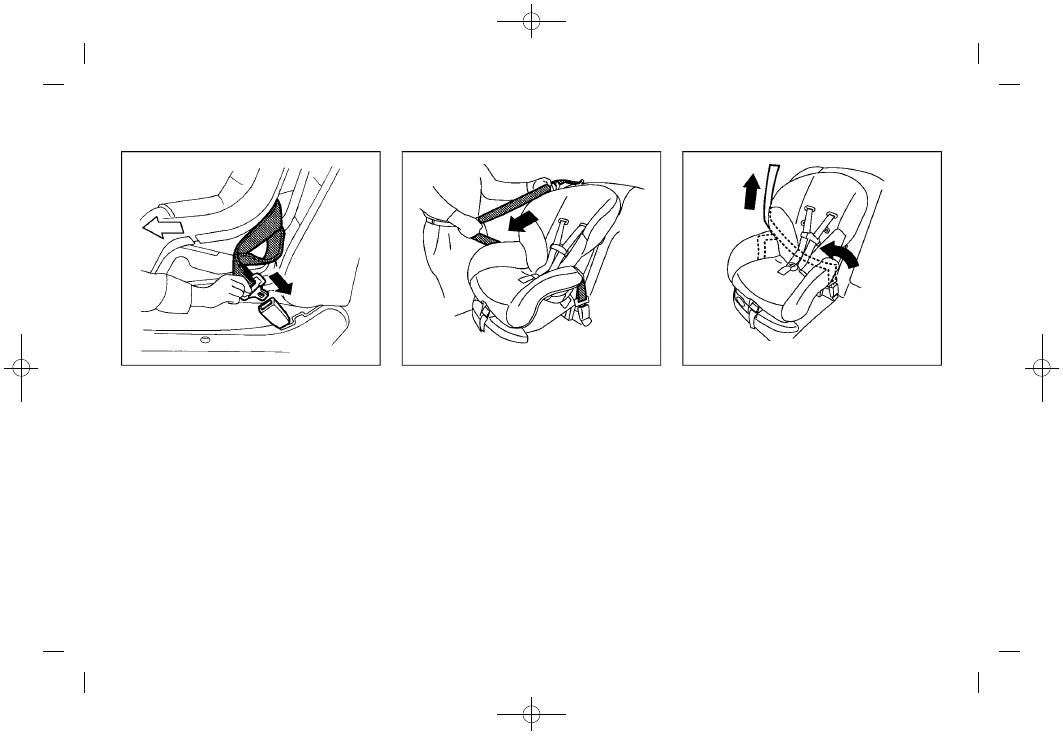

SSS0645

Forward-facing web-mounted — step 2

2. Secure the child restraint anchor at-

tachments to the LATCH lower anchors.
Check to make sure the LATCH attach-
ment is properly attached to the lower
anchors.
If the child restraint is equipped with a
top tether strap, route the top tether
strap and secure the tether strap to the
tether anchor point. See “Installing top
tether strap” in this section. Do not
install child restraints that require the
use of a top tether strap in seating
positions that do not have a top tether
anchor.

SSS0646

Forward-facing rigid-mounted — step 2

3. The back of the child restraint should

be secured against the vehicle seat-
back.
If necessary, adjust or remove the head
restraint to obtain the correct child
restraint fit. If the head restraint is
removed, store it in a secure place. Be
sure to reinstall the head restraint
when the child restraint is removed.
See “Head restraints/headrests” (P.1-
8) for head restraint adjustment infor-
mation.
If the seating position does not have an
adjustable head restraint and it is

Condition:

(53,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

interfering with the proper child re-
straint fit, try another seating position
or a different child restraint.

SSS0647

Forward-facing — step 4

4. For child restraints that are equipped

with webbing-mounted attachments,
remove any additional slack from the
anchor attachments. Press downward
and rearward firmly in the center of the
child restraint with your knee to com-
press the vehicle seat cushion and
seatback while tightening the webbing
of the anchor attachments.

5. Tighten the tether strap according to

the manufacturer’s instructions to re-
move any slack.

SSS0638

Forward-facing — step 6

6. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the LATCH attach-
ment path. The child restraint should
not move more than 1 inch (25 mm),
from side to side. Try to tug it forward
and check to see if the LATCH attach-
ment holds the restraint in place. If the
restraint is not secure, tighten the
LATCH attachment as necessary, or put
the restraint in another seat and test it
again. You may need to try a different
child restraint. Not all child restraints fit
in all types of vehicles.

Safety — Seats, seat belts and supplemental restraint system

1-33

Condition:

(54,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-34

Safety — Seats, seat belts and supplemental restraint system

7. Check to make sure the child restraint

is properly secured prior to each use. If
the child restraint is loose, repeat steps
1 through 6.

SSS0902

Installing top tether strap

The child restraint top tether strap must be
used when installing the child restraint
with the LATCH lower anchor attachments.
First, secure the child restraint with the
LATCH lower anchors (rear outboard seat-
ing positions only).
1. If necessary, raise or remove the head

restraint to position the top tether strap
over the top of the seatback. If the head
restraint is removed, store it in a secure
place. Be sure to reinstall the head
restraint when the child restraint is
removed. See “Head restraints/head-

rests” (P.1-8) for head restraint adjust-
ment, removal and installation
information.

2. Secure the top tether strap to the tether

anchor point on the back of seatback
behind the child restraint.

3. Refer to the appropriate child restraint

installation procedure steps in this
section before tightening the tether
strap.

If you have any questions when installing
a top tether strap, it is recommended you
visit an INFINITI retailer for this service.

FORWARD-FACING CHILD RE-

STRAINT INSTALLATION USING THE

SEAT BELTS

WARNING

The three-point seat belt with Automatic
Locking Retractor (ALR) must be used when
installing a child restraint. Failure to use the
ALR mode will result in the child restraint
not being properly secured. The restraint
could tip over or be loose and cause injury to
a child in a sudden stop or collision.

Condition:

(55,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS0640

Forward-facing (front passenger seat) —

step 1

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.
Follow these steps to install a forward-
facing child restraint using the vehicle seat

belt in the rear seats or in the front
passenger seat:

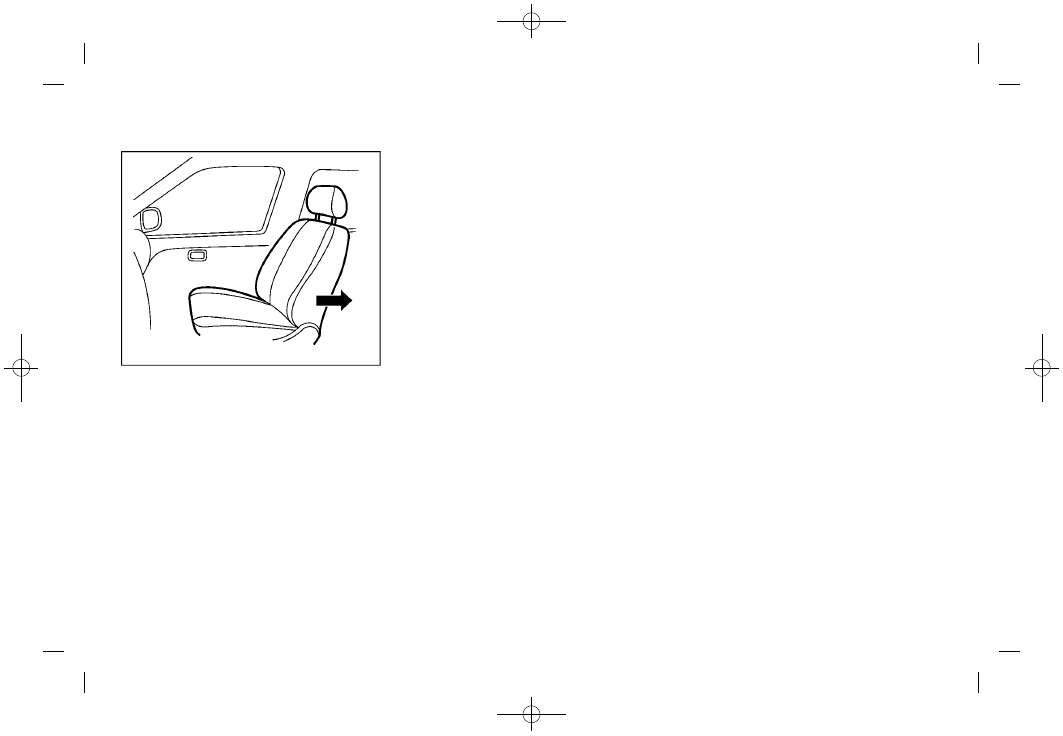

1. If you must install a child restraint in

the front seat, it should be placed in a
forward-facing direction only. Move the
seat to the rearmost position. Child
restraints for infants must be used in
the rear-facing direction and, there-
fore, must not be used in the front seat.

2. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer’s instructions.
The back of the child restraint should
be secured against the vehicle seat-
back.
If necessary, adjust or remove the head
restraint to obtain the correct child
restraint fit. If the head restraint is
removed, store it in a secure place. Be
sure to reinstall the head restraint
when the child restraint is removed.
See “Head restraints/headrests” (P.1-
8) for head restraint adjustment, re-
moval and installation information.
If the seating position does not have an
adjustable head restraint and it is
interfering with the proper child re-
straint fit, try another seating position

or a different child restraint.

Safety — Seats, seat belts and supplemental restraint system

1-35

Condition:

(56,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-36

Safety — Seats, seat belts and supplemental restraint system

SSS0360B

Forward-facing — step 3

3. Route the seat belt tongue through the

child restraint and insert it into the
buckle until you hear and feel the latch
engage. Be sure to follow the child
restraint manufacturer’s instructions
for belt routing.
If the child restraint is equipped with a
top tether strap, route the top tether
strap and secure the tether strap to the
tether anchor point (rear seat installa-
tion only). See “Installing top tether
strap” (P.1-38). Do not install child
restraints that require the use of a top
tether strap in seating positions that do
not have a top tether anchor.

SSS0651

Forward-facing — step 4

4. Pull the shoulder belt until the belt is

fully extended. At this time, the seat
belt retractor is in the Automatic Lock-
ing Retractor (ALR) mode (child re-
straint mode). It reverts to Emergency
Locking Retractor (ELR) mode when the
seat belt is fully retracted.

SSS0652

Forward-facing — step 5

5. Allow the seat belt to retract. Pull up on

the shoulder belt to remove any slack in
the belt.

Condition:

(57,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS0653

Forward-facing — step 6

6. Remove any additional slack from the

seat belt; press downward and rear-
ward firmly in the center of the child
restraint with your knee to compress
the vehicle seat cushion and seatback
while pulling up on the seat belt.

7. Tighten the tether strap according to

the manufacturer’s instructions to re-
move any slack.

SSS0641

Forward-facing — step 8

8. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the seat belt path.
The child restraint should not move
more than 1 inch (25 mm), from side to
side. Try to tug it forward and check to
see if the belt holds the restraint in
place. If the restraint is not secure,
tighten the seat belt as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

9. Check to make sure the child restraint

is properly secured prior to each use. If
the seat belt is not locked, repeat steps
2 through 8.

Safety — Seats, seat belts and supplemental restraint system

1-37

Condition:

(58,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-38

Safety — Seats, seat belts and supplemental restraint system

SSS0676

Forward-facing — step 10

10.If the child restraint is installed in the

front passenger seat, place the ignition
switch in the ON position. The front
passenger air bag status light
should illuminate. If this light is not
illuminated, see “Front passenger air
bag and status light” in this section.
Move the child restraint to another
seating position. Have the system
checked. It is recommended you visit
an INFINITI retailer for this service.

After the child restraint is removed and the
seat belt is fully retracted, the ALR mode
(child restraint mode) is canceled.

SSS0902

Installing top tether strap

The child restraint top tether strap must be
used when installing the child restraints
with the seat belts.
First, secure the child restraints with the
seat belts.
1. If necessary, raise or remove the head

restraint to position the top tether strap
over the top of the seatback. If the head
restraint is removed, store it in a secure
place. Be sure to reinstall the head
restraint when the child restraint is
removed. See “Head restraints/head-
rests” (P.1-8) for head restraint adjust-

ment, removal and installation
information.

2. Secure the top tether strap to the tether

anchor point on the back of seatback
behind the child restraint.

3. Refer to the appropriate child restraint

installation procedure steps in this
section before tightening the tether
strap.

If you have any questions when installing
a top tether strap, it is recommended you
visit an INFINITI retailer for this service.

Condition:
