2017 Infiniti QX70/FX (2017 year). Manual - part 2

(27,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

WARNING

.

Do not ride in a moving vehicle when the
seatback is reclined. This can be danger-
ous. The shoulder belt will not be against
your body. In an accident, you could be
thrown into it and receive neck or other
serious injuries. You could also slide
under the lap belt and receive serious
internal injuries.

.

For the most effective protection when
the vehicle is in motion, the seat should
be upright. Always sit well back and
upright in the seat with both feet on the
floor and adjust the seat belt properly.
See “Precautions on seat belt usage”
(P.1-12).

.

After adjustment, check to be sure the
seat is securely locked.

SSS0895

Folding

Before folding the rear seats:
Remove drink containers from the rear cup
holder.
To fold down the seatbacks:
Pull the lever

*

A

or

*

B

and fold the

seatback.
Return the rear seatback manually until it
securely locks in position.

SSS0901

ARMREST
Rear armrest

Pull the tab and draw the armrest forward
until it is horizontal.

Safety — Seats, seat belts and supplemental restraint system

1-7

Condition:

(28,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-8

Safety — Seats, seat belts and supplemental restraint system

WARNING

Head restraint/headrest supplement the
other vehicle safety systems. They may
provide additional protection against injury
in certain rear end collisions. Adjustable
head restraint/headrest must be adjusted
properly, as specified in this section. Check
the adjustment after someone else uses the
seat. Do not attach anything to the head
restraint/headrest stalks or remove the
head restraint/headrest. Do not use the
seat if the head restraint/headrest has been
removed. If the head restraint/headrest was
removed, reinstall and properly adjust the
head restraint/headrest before an occupant
uses the seating position. Failure to follow
these instructions can reduce the effective-
ness of the head restraint/headrest. This
may increase the risk of serious injury or
death in a collision.

JVR0140X

The illustration shows the seating posi-
tions equipped with head restraint/head-
rest.

Indicates the seating position is

equipped with a head restraint.

Indicates the seating position is

equipped with a headrest.
+ Indicates the seating position is not
equipped with a head restraint or headrest
(if applicable).
.

Your vehicle is equipped with a head

restraint/headrest that may be inte-
grated, adjustable or non-adjustable.

.

Adjustable head restraints/headrests

have multiple notches along the stalks
to lock them in a desired adjustment
position.

.

The non-adjustable head restraints/

headrests have a single locking notch
to secure them to the seat frame.

.

Proper Adjustment:

— For the adjustable type, align the

head restraint/headrest so the cen-
ter of your ear is approximately level
with the center of the head re-
straint/headrest.

— If your ear position is still higher

than the recommended alignment,
place the head restraint/headrest at
the highest position.

.

If the head restraint/headrest has been

removed, ensure that it is reinstalled
and locked in place before riding in that
designated seating position.

HEAD RESTRAINTS/HEADRESTS

Condition:

(29,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS0992

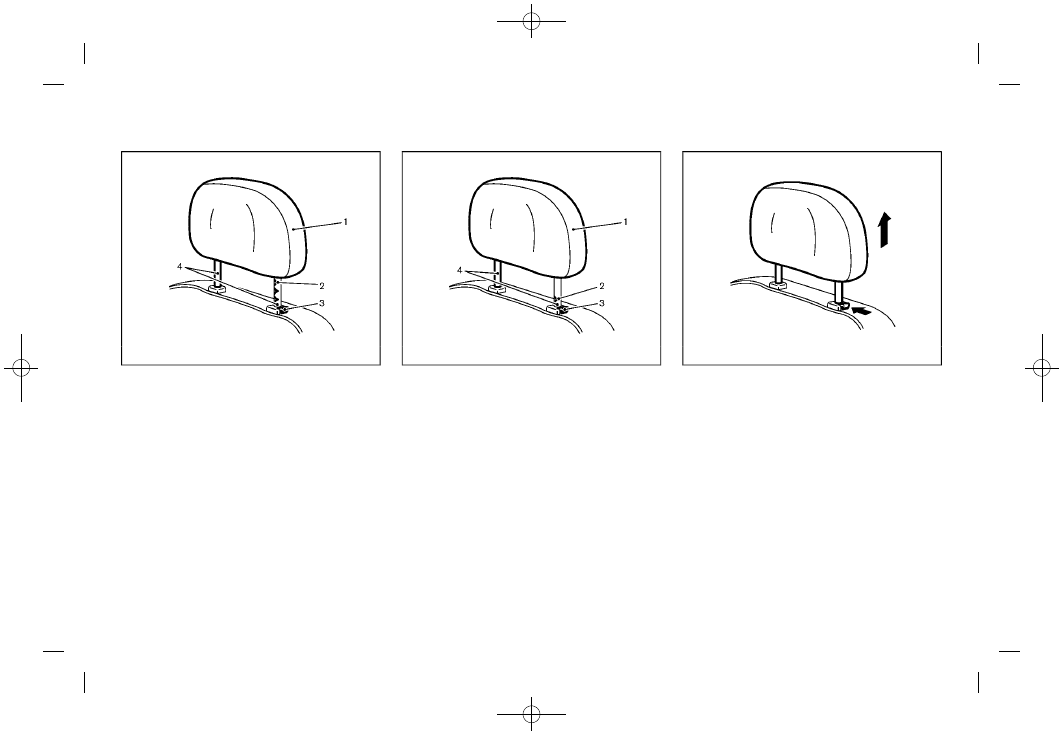

ADJUSTABLE HEAD RESTRAINT/

HEADREST COMPONENTS

1. Removable head restraint/headrest
2. Multiple notches
3. Lock knob
4. Stalks

JVR0203X

NON-ADJUSTABLE HEAD RE-

STRAINT/HEADREST COMPONENTS

1. Removable head restraint/headrest
2. Single notch
3. Lock knob
4. Stalks

SSS1037

REMOVE

Use the following procedure to remove the
head restraint/headrest.
1. Pull the head restraint/headrest up to

the highest position.

2. Push and hold the lock knob.
3. Remove the head restraint/headrest

from the seat.

4. Store the head restraint/headrest prop-

erly in a secure place so it is not loose
in the vehicle.

5. Reinstall and properly adjust the head

restraint/headrest before an occupant
uses the seating position.

Safety — Seats, seat belts and supplemental restraint system

1-9

Condition:

(30,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-10

Safety — Seats, seat belts and supplemental restraint system

SSS1038

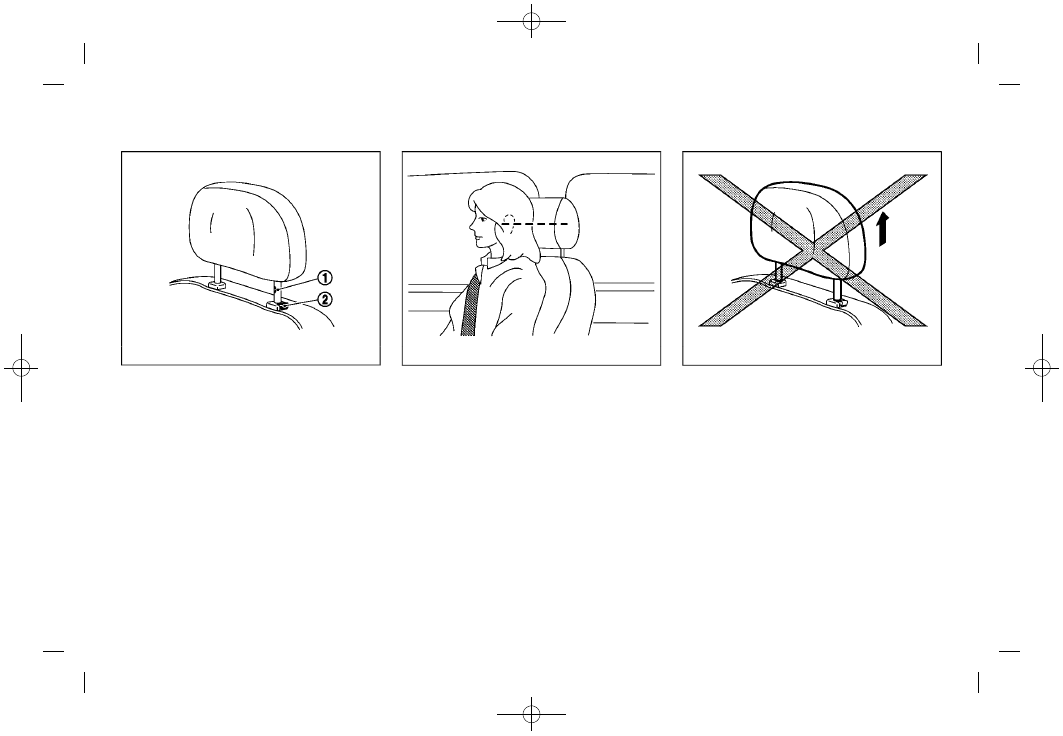

INSTALL

1. Align the head restraint/headrest

stalks with the holes in the seat. Make
sure that the head restraint/headrest is
facing the correct direction. The stalk
with the adjustment notch

*

1

must be

installed in the hole with the lock knob

*

2

.

2. Push and hold the lock knob and push

the head restraint/headrest down.

3. Properly adjust the head restraint/

headrest before an occupant uses the
seating position.

SSS0997

ADJUST

For adjustable head restraint/headrest
Adjust the head restraint/headrest so the
center is level with the center of your ears.
If your ear position is still higher than the
recommended alignment, place the head
restraint/headrest at the highest position.

JVR0259X

For non-adjustable head restraint/head-
rest
Make sure the head restraint/headrest is
positioned so the lock knob is engaged in
the notch before riding in that designated
seating position.

Condition:

(31,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS1035

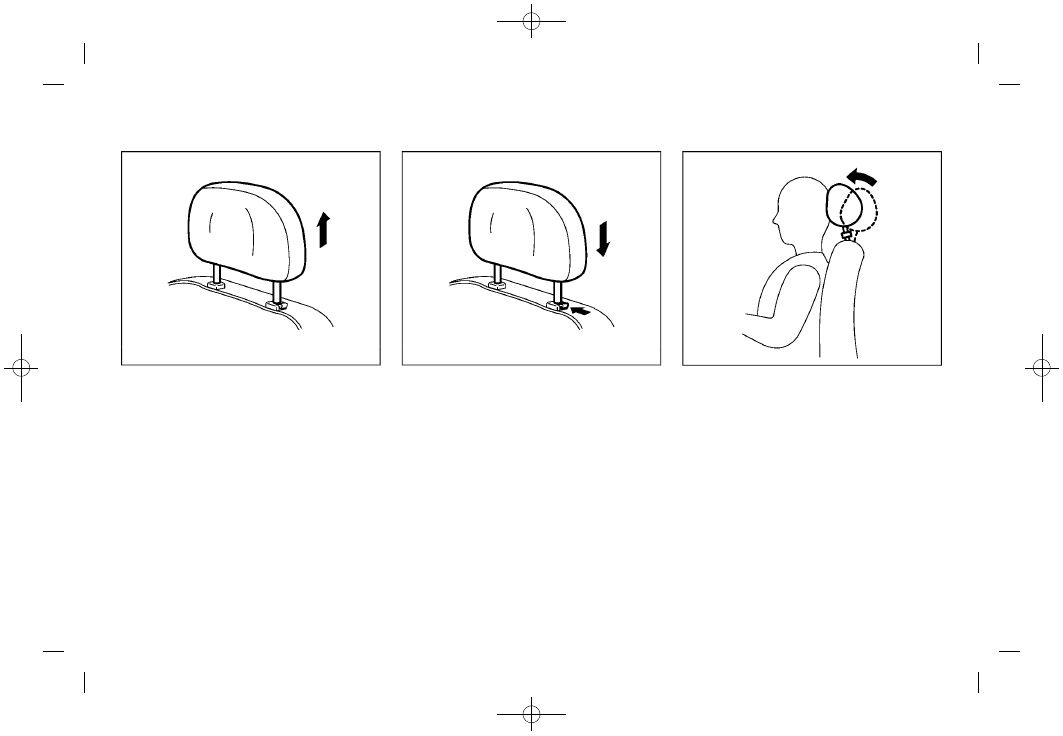

Raise

To raise the head restraint/headrest, pull it
up.
Make sure the head restraint/headrest is
positioned so the lock knob is engaged in
the notch before riding in that designated
seating position.

SSS1036

Lower

To lower, push and hold the lock knob and
push the head restraint/headrest down.
Make sure the head restraint/headrest is
positioned so the lock knob is engaged in
the notch before riding in that designated
seating position.

SSS0508

FRONT-SEAT ACTIVE HEAD RE-

STRAINT

The Active Head Restraint moves forward
utilizing the force that the seatback re-
ceives from the occupant in a rear-end
collision. The movement of the head
restraint helps support the occupant’s
head by reducing its backward movement
and helping absorb some of the forces that
may lead to whiplash-type injuries.
Active Head Restraints are effective for
collisions at low to medium speeds in
which it is said that whiplash injury occurs
most.

Safety — Seats, seat belts and supplemental restraint system

1-11

Condition:

(32,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-12

Safety — Seats, seat belts and supplemental restraint system

Active Head Restraints operate only in
certain rear-end collisions. After the colli-
sion, the head restraints return to their
original position.
Adjust the Active Head Restraints properly
as described earlier in this section.

PRECAUTIONS ON SEAT BELT USAGE

If you are wearing your seat belt properly
adjusted, and you are sitting upright and
well back in your seat with both feet on the
floor, your chances of being injured or
killed in an accident and/or the severity of
injury may be greatly reduced. INFINITI
strongly encourages you and all of your
passengers to buckle up every time you
drive, even if your seating position in-
cludes a supplemental air bag.
Most U.S. states and Canadian provinces
or territories specify that seat belts be
worn at all times when a vehicle is being
driven.

SEAT BELTS

Condition:

(33,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS0136A

SSS0134A

WARNING

.

Every person who drives or rides in this
vehicle should use a seat belt at all
times. Children should be properly re-
strained in the rear seat and, if appro-
priate, in a child restraint.

.

The seat belt should be properly ad-
justed to a snug fit. Failure to do so may
reduce the effectiveness of the entire
restraint system and increase the chance
or severity of injury in an accident.
Serious injury or death can occur if the
seat belt is not worn properly.

.

Always route the shoulder belt over your
shoulder and across your chest. Never
put the belt behind your back, under
your arm or across your neck. The belt
should be away from your face and neck,
but not falling off your shoulder.

.

Position the lap belt as low and snug as
possible AROUND THE HIPS, NOT THE
WAIST. A lap belt worn too high could
increase the risk of internal injuries in an
accident.

.

Be sure the seat belt tongue is securely
fastened to the proper buckle.

Safety — Seats, seat belts and supplemental restraint system

1-13

Condition:

(34,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-14

Safety — Seats, seat belts and supplemental restraint system

.

Do not wear the seat belt inside out or
twisted. Doing so may reduce its effec-
tiveness.

.

Do not allow more than one person to
use the same seat belt.

.

Never carry more people in the vehicle
than there are seat belts.

.

If the seat belt warning light glows
continuously while the ignition is turned
ON with all doors closed and all seat
belts fastened, it may indicate a mal-
function in the system. Have the system
checked. It is recommended you visit an
INFINITI retailer for this service.

.

No changes should be made to the seat
belt system. For example, do not modify
the seat belt, add material, or install
devices that may change the seat belt
routing or tension. Doing so may affect
the operation of the seat belt system.
Modifying or tampering with the seat
belt system may result in serious perso-
nal injury.

.

Once a seat belt pretensioner has
activated, it cannot be reused and must
be replaced together with the retractor.
It is recommended you visit an INFINITI
retailer for this service.

.

All seat belt assemblies, including re-
tractors and attaching hardware, should
be inspected after any collision. It is
recommended you visit an INFINITI re-
tailer for this service. INFINITI recom-
mends that all seat belt assemblies in
use during a collision be replaced unless
the collision was minor and the belts
show no damage and continue to oper-
ate properly. Seat belt assemblies not in
use during a collision should also be
inspected and replaced if either damage
or improper operation is noted.

.

All child restraints and attaching hard-
ware should be inspected after any
collision. Always follow the restraint
manufacturer’s inspection instructions
and replacement recommendations. The
child restraints should be replaced if
they are damaged.

SSS0016

SSS0014

Condition:

(35,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

PREGNANT WOMEN

INFINITI recommends that pregnant women
use seat belts. The seat belt should be
worn snug, and always position the lap
belt as low as possible around the hips,
not the waist, and place the shoulder belt
over your shoulder and across your chest.
Never run the lap/shoulder belt over your
abdominal area. Contact your doctor for
specific recommendations.

INJURED PERSONS

INFINITI recommends that injured persons
use seat belts, depending on the injury.
Check with your doctor for specific recom-
mendations.

PRE-CRASH SEAT BELTS WITH COM-

FORT FUNCTION (front seats) (if so

equipped)

The pre-crash seat belt tightens the seat
belt with a motor to help restrain front seat
occupants. This helps reduce the risk of
injury in a collision.
The motor retracts the seat belt under the
following emergency conditions:
.

During emergency braking

.

During sudden steering maneuvers

.

Activation of the Intelligent Brake Assist

(IBA) system. (See “Intelligent Brake
Assist (IBA)” (P.5-61).)

The pre-crash seat belt will not be active
when:
.

the seat belt is not fastened

.

the vehicle speed is under 10 MPH (15

km/h) during emergency braking

.

the vehicle speed is under 16 MPH (30

km/h) during sudden steering maneu-
vers.

The pre-crash seat belt will not be active
when the brake pedal is not depressed
except when sudden steering maneuvers
occur and the Intelligent Brake Assist (IBA)
system activates.
The motor also retracts the seat belt when
the seat belt is fastened or unfastened.
When the seat belt is fastened, the motor
tightens the seat belt for a snug fit. When
the seat belt is unfastened, the motor
retracts the seat belt. If the seat belt is not
fully retracted, the motor retracts the seat
belt when the door is opened.
Always wear your seat belt correctly and sit
upright and well back.
If the motor cannot retract the seat belt
when the seat belt is fastened or unfas-

tened, it may indicate the pre-crash seat
belt system has a malfunction. It is
recommended you have your INFINITI
retailer check and repair the system.
When the seat belt is retracted repeatedly
in a short period of time, the motor may not
be able to retract the seat belt. After 30
seconds, the motor reactivates and retracts
the seat belt. If the seat belt still cannot be
retracted by the motor, the pre-crash seat
belt system has a malfunction. It is
recommended you have your INFINITI
retailer check and repair the system.

THREE-POINT TYPE SEAT BELT

WARNING

.

Every person who drives or rides in this
vehicle should use a seat belt at all
times.

.

Do not ride in a moving vehicle when the
seatback is reclined. This can be danger-
ous. The shoulder belt will not be against
your body. In an accident, you could be
thrown into it and receive neck or other
serious injuries. You could also slide
under the lap belt and receive serious
internal injuries.

Safety — Seats, seat belts and supplemental restraint system

1-15

Condition:

(36,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-16

Safety — Seats, seat belts and supplemental restraint system

.

For the most effective protection when
the vehicle is in motion, the seat should
be upright. Always sit well back and
upright in the seat with both feet on the
floor and adjust the seat belt properly.

.

Do not allow children to play with the
seat belts. Most seating positions are
equipped with Automatic Locking Re-
tractor (ALR) mode seat belts. If the seat
belt becomes wrapped around a child’s
neck with the ALR mode activated, the
child can be seriously injured or killed if
the seat belt retracts and becomes tight.
This can occur even if the vehicle is
parked. Unbuckle the seat belt to release
the child. If the seat belt can not be
unbuckled or is already unbuckled,
release the child by cutting the seat belt
with a suitable tool (such as a knife or
scissors) to release the seat belt.

SSS0292

Fastening the seat belts

1. Adjust the seat. (See “Seats” (P.1-3).)
2. Slowly pull the seat belt out of the

retractor and insert the tongue into the
buckle until you hear and feel the latch
engage.

.

The retractor is designed to lock
during a sudden stop or on impact. A
slow pulling motion permits the belt
to move, and allows you some free-
dom of movement in the seat.

.

If the seat belt cannot be pulled from
its fully retracted position, firmly
pull the belt and release it. Then

smoothly pull the belt out of the
retractor.

Condition:

(37,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS0290

3. Position the lap belt portion low and

snug on the hips as shown.

4. Pull the shoulder belt portion toward

the retractor to take up extra slack. Be
sure the shoulder belt is routed over
your shoulder and across your chest.

The front passenger and rear passenger
seating positions’ three-point seat belts
have two modes of operation:

.

Emergency Locking Retractor (ELR)

.

Automatic Locking Retractor (ALR)

The Emergency Locking Retractor (ELR)
mode allows the seat belt to extend and
retract to allow the driver and passengers

some freedom of movement in the seat.
The ELR locks the seat belt when the
vehicle slows down rapidly or during
impacts.
The Automatic Locking Retractor (ALR)
mode (child restraint mode) locks the seat
belt for child restraint installation.
When the ALR mode is activated the seat
belt cannot be extended again until the
seat belt tongue is detached from the
buckle and fully retracted. The seat belt
returns to the ELR mode after the seat belt
fully retracts. For additional information,
see “Child restraints” (P.1-22).
The ALR mode should be used only for
child restraint installation. During normal
seat belt use by a passenger, the ALR
mode should not be activated. If it is
activated, it may cause uncomfortable seat
belt tension.

WARNING

When fastening the seat belts, be certain
that seatbacks are completely secured in
the latched position. If they are not com-
pletely secured, passengers may be injured
in an accident or sudden stop.

SSS0326

Unfastening the seat belts

To unfasten the seat belt, push the button
on the buckle. The seat belt automatically
retracts.

Checking seat belt operation

Seat belt retractors are designed to lock
seat belt movement by two separate
methods:

.

When the belt is pulled quickly from the

retractor.

.

When the vehicle slows down rapidly.

Safety — Seats, seat belts and supplemental restraint system

1-17

Condition:

(38,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-18

Safety — Seats, seat belts and supplemental restraint system

To increase your confidence in the seat
belts, check the operation as follows:

.

Grasp the shoulder belt and pull for-

ward quickly. The retractor should lock
and restrict further belt movement.

If the retractor does not lock during this
check, get the system checked. It is
recommended you visit an INFINITI retailer
for this service, or to learn more about seat
belt operation.

SSS0896

Shoulder belt height adjustment

(for front seats)

The shoulder belt anchor height should be
adjusted to the position best for you. (See
“Precautions on seat belt usage” (P.1-12).)
To adjust, push the button

*

A

, and then

move the shoulder belt anchor to the
desired position, so that the belt passes
over the center of the shoulder. The belt
should be away from your face and neck,
but not falling off of your shoulder. Release
the adjustment button to lock the shoulder
belt anchor into position.

WARNING

.

After adjustment, release the adjust-
ment button and try to move the
shoulder belt anchor up and down to
make sure it is securely fixed in position.

.

The shoulder belt anchor height should
be adjusted to the position best for you.
Failure to do so may reduce the effec-
tiveness of the entire restraint system
and increase the chance or severity of
injury in an accident.

Condition:

(39,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SSS0671

Rear center seat belt

The center seat belt buckle is identified by
the CENTER mark. The center seat belt
tongue can be fastened only into the center
seat belt buckle.

SEAT BELT EXTENDERS

If, because of body size or driving position,
it is not possible to properly fit the lap-
shoulder belt and fasten it, an extender
that is compatible with the installed seat
belts is available that can be purchased.
The extender adds approximately 8 in (200
mm) of length and may be used for either
the driver or front passenger seating

position. It is recommended you visit an
INFINITI retailer for assistance with pur-
chasing an extender if an extender is
required.

WARNING

.

It is recommended only INFINITI seat belt
extenders, made by the same company
which made the original equipment seat
belts, be used with the INFINITI seat
belts.

.

Adults and children who can use the
standard seat belt should not use an
extender. Such unnecessary use could
result in serious personal injury in the
event of an accident.

.

Never use seat belt extenders to install
child restraints. If the child restraint is
not secured properly, the child could be
seriously injured or killed in a collision
or a sudden stop.

SEAT BELT MAINTENANCE

.

To clean the seat belt webbing, apply a

mild soap solution or any solution
recommended for cleaning upholstery
or carpets. Then, wipe with a cloth and
allow the seat belts to dry in the shade.
Do not allow the seat belts to retract
until they are completely dry.

.

If dirt builds up in the shoulder belt

guide of the seat belt anchors, the seat
belts may retract slowly. Wipe the
shoulder belt guide with a clean, dry
cloth.

.

Periodically check to see that the seat

belt and the metal components such as
buckles, tongues, retractors, flexible
wires and anchors work properly. If
loose parts, deterioration, cuts or other
damage on the webbing is found, the
entire seat belt assembly should be
replaced.

Safety — Seats, seat belts and supplemental restraint system

1-19

Condition:

(40,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-20

Safety — Seats, seat belts and supplemental restraint system

WARNING

Do not allow children to play with the seat
belts. Most seating positions are equipped
with Automatic Locking Retractor (ALR)
mode seat belts. If the seat belt becomes
wrapped around a child’s neck with the ALR
mode activated, the child can be seriously
injured or killed if the seat belt retracts and
becomes tight. This can occur even if the
vehicle is parked. Unbuckle the seat belt to
release the child. If the seat belt can not be
unbuckled or is already unbuckled, release
the child by cutting the seat belt with a
suitable tool (such as a knife or scissors) to
release the seat belt.

Children need adults to help protect them.
They need to be properly restrained.
In addition to the general information in
this manual, child safety information is
available from many other sources, includ-
ing doctors, teachers, government traffic
safety offices, and community organiza-
tions. Every child is different, so be sure to
learn the best way to transport your child.
There are three basic types of child
restraint systems:

.

Rear-facing child restraint

.

Forward-facing child restraint

.

Booster seat

The proper restraint depends on the child’s
size. Generally, infants up to about 1 year
and less than 20 lbs (9 kg) should be
placed in rear-facing child restraints. For-
ward-facing child restraints are available
for children who outgrow rear-facing child
restraints and are at least 1 year old.
Booster seats are used to help position a
vehicle lap/shoulder belt on a child who
can no longer use a forward-facing child
restraint.

WARNING

Infants and children need special protection.
The vehicle’s seat belts may not fit them
properly. The shoulder belt may come too
close to the face or neck. The lap belt may
not fit over their small hip bones. In an
accident, an improperly fitting seat belt
could cause serious or fatal injury. Always
use appropriate child restraints.

All U.S. states and Canadian provinces or
territories require the use of approved
child restraints for infants and small

children. See “Child restraints” (P.1-22).
A child restraint may be secured in the
vehicle by using either the LATCH (Lower
Anchor and Tethers for CHildren) system or
with the vehicle seat belt. See “Child
restraints” (P.1-22) for more information.
INFINITI recommends that all pre-teens
and children be restrained in the rear seat.
Studies show that children are safer when
properly restrained in the rear seat than in
the front seat.
This is especially important because your
vehicle has a supplemental restraint sys-
tem (Air bag system) for the front passen-
ger. See “Supplemental restraint system”
(P.1-42).

INFANTS

Infants up to at least 1 year old should be
placed in a rear-facing child restraint.
INFINITI recommends that infants be
placed in child restraints that comply with
Federal Motor Vehicle Safety Standards or
Canadian Motor Vehicle Safety Standards.
You should choose a child restraint that fits
your vehicle and always follow the manu-
facturer’s instructions for installation and
use.

CHILD SAFETY

Condition:

(41,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SMALL CHILDREN

Children that are over 1 year old and weigh
at least 20 lbs (9 kg) should remain in a
rear-facing child restraint as long as
possible up to the height or weight limit
of the child restraint. Children who outgrow
the height or weight limit of the rear-facing
child restraint and are at least 1 year old
should be secured in a forward-facing child
restraint with a harness. Refer to the
manufacturer’s instructions for minimum
and maximum weight and height recom-
mendations. INFINITI recommends that
small children be placed in child restraints
that comply with Federal Motor Vehicle
Safety Standards or Canadian Motor Vehi-
cle Safety Standards. You should choose a
child restraint that fits your vehicle and
always follow the manufacturer’s instruc-
tions for installation and use.

LARGER CHILDREN

Children should remain in a forward-facing
child restraint with a harness until they
reach the maximum height or weight limit
allowed by the child restraint manufac-
turer.
Once a child outgrows the height or weight
limit of the harness-equipped forward-

facing child restraint, INFINITI recommends
that the child be placed in a commercially
available booster seat to obtain proper
seat belt fit. For a seat belt to fit properly,
the booster seat should raise the child so
that the shoulder belt is properly posi-
tioned across the chest and the top, middle
portion of the shoulder. The shoulder belt
should not cross the neck or face and
should not fall off the shoulder. The lap belt
should lie snugly across the lower hips or
upper thighs, not the abdomen. A booster
seat can only be used in seating positions
that have a three-point type seat belt. The
booster seat should fit the vehicle seat and
have a label certifying that it complies with
Federal Motor Vehicle Safety Standards or
Canadian Motor Vehicle Safety Standards.
A booster seat should be used until the
child can pass the seat belt fit test below:
.

Are the child’s back and hips against

the vehicle seatback?

.

Is the child able to sit without slouch-

ing?

.

Do the child’s knees bend easily over

the front edge of the seat with feet flat
on the floor?

.

Can the child safely wear the seat belt

(lap belt low and snug across the hips

and shoulder belt across mid-chest and
shoulder)?

.

Is the child able to use the properly

adjusted head restraint/headrest?

.

Will the child be able to stay in position

for the entire ride?

Safety — Seats, seat belts and supplemental restraint system

1-21

Condition:

(42,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

1-22

Safety — Seats, seat belts and supplemental restraint system

JVR0473X

If you answered no to any of these
questions, the child should remain in a
booster seat using a three-point type seat
belt.

NOTE:
Laws in some communities may follow
different guidelines. Check local and state
regulations to confirm your child is using
the correct restraint system before travel-
ing.

WARNING

Never let a child stand or kneel on any seat
and do not allow a child in the cargo area.
The child could be seriously injured or killed
in a sudden stop or collision.

SSS0099

SSS0100

CHILD RESTRAINTS

Condition:
