2017 Infiniti QX60/JX (2017 year). Manual - part 15

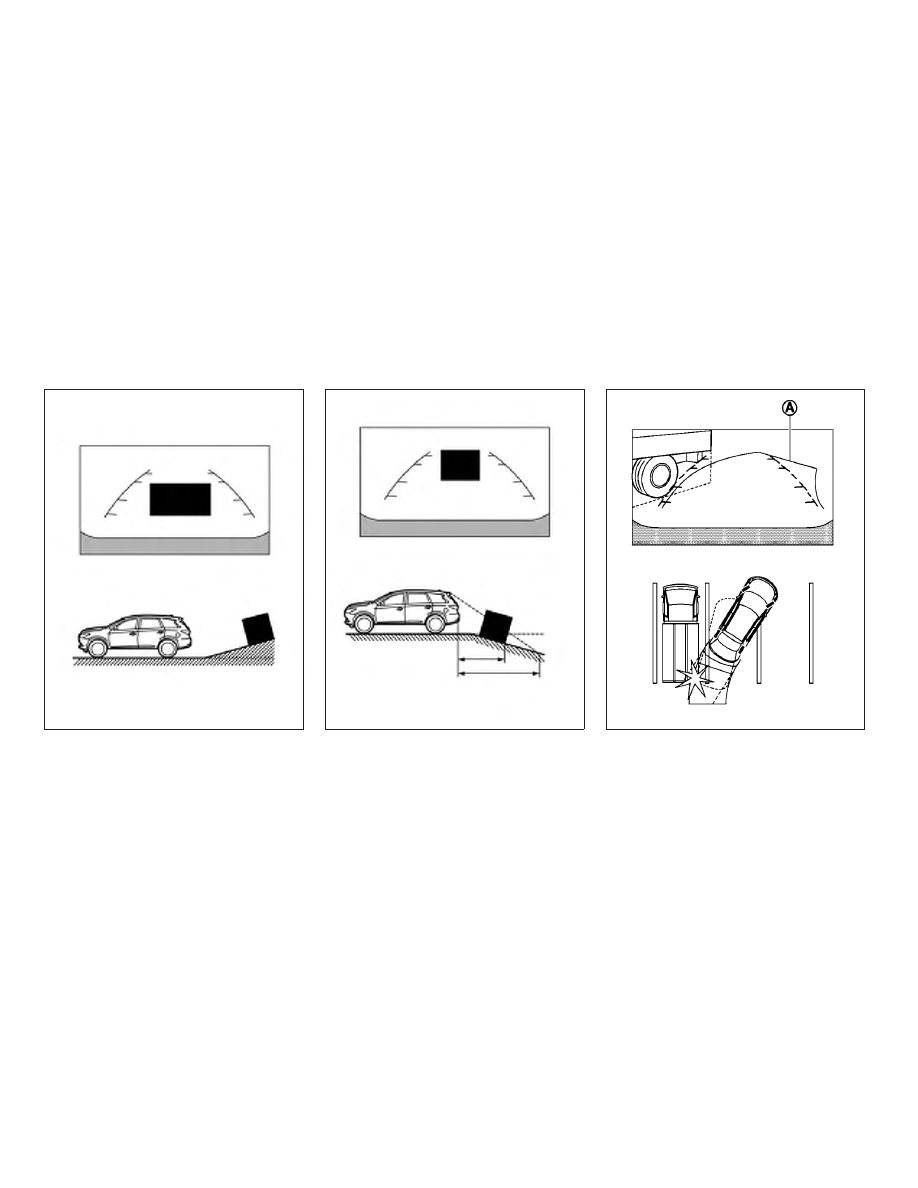

Backing up on a steep uphill

When backing up the vehicle up a hill, the dis-
tance guide lines and the vehicle width guide
lines are shown closer than the actual distance.
Note that any object on the hill is further than it
appears on the monitor.

Backing up on a steep downhill

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width guide
lines are shown farther than the actual distance.
Note that any object on the hill is closer than it
appears on the monitor.

Backing up near a projecting object

The predicted course lines

䊊

A

do not touch the

object in the display. However, the vehicle may hit
the object if it projects over the actual backing up
course.

LHA4216

LHA4217

LHA1201

4-32

Monitor, climate, audio, phone and voice recognition systems

Backing up behind a projecting object

The position

䊊

C

is shown farther than the position

䊊

B

in the display. However, the position

䊊

C

is

actually at the same distance as the position

䊊

A

.

The vehicle may hit the object when backing up to

the position

䊊

A

if the object projects over the

actual backing up course.

HOW TO PARK WITH PREDICTED
COURSE LINES

WARNING

● If the tires are replaced with different

sized tires, the predicted course lines
may be displayed incorrectly.

● On a snow-covered or slippery road,

there may be a difference between the
predicted course line and the actual
course line.

● If the battery is disconnected or be-

comes discharged, the predicted course
lines may be displayed incorrectly. If
this occurs, please perform the follow-
ing procedures:

– Turn the steering wheel from lock to

lock while the engine is running.

– Drive the vehicle on a straight road

for more than 5 minutes.

● When the steering wheel is turned with

the ignition switch in the ACC position,
the predicted course lines may be dis-
played incorrectly.

1. Visually check that the parking space is safe

before parking your vehicle.

2. The rear view of the vehicle is displayed on

the screen

䊊

A

when the shift lever is moved

to the R (Reverse) position.

LHA4218

LHA1197

Monitor, climate, audio, phone and voice recognition systems

4-33

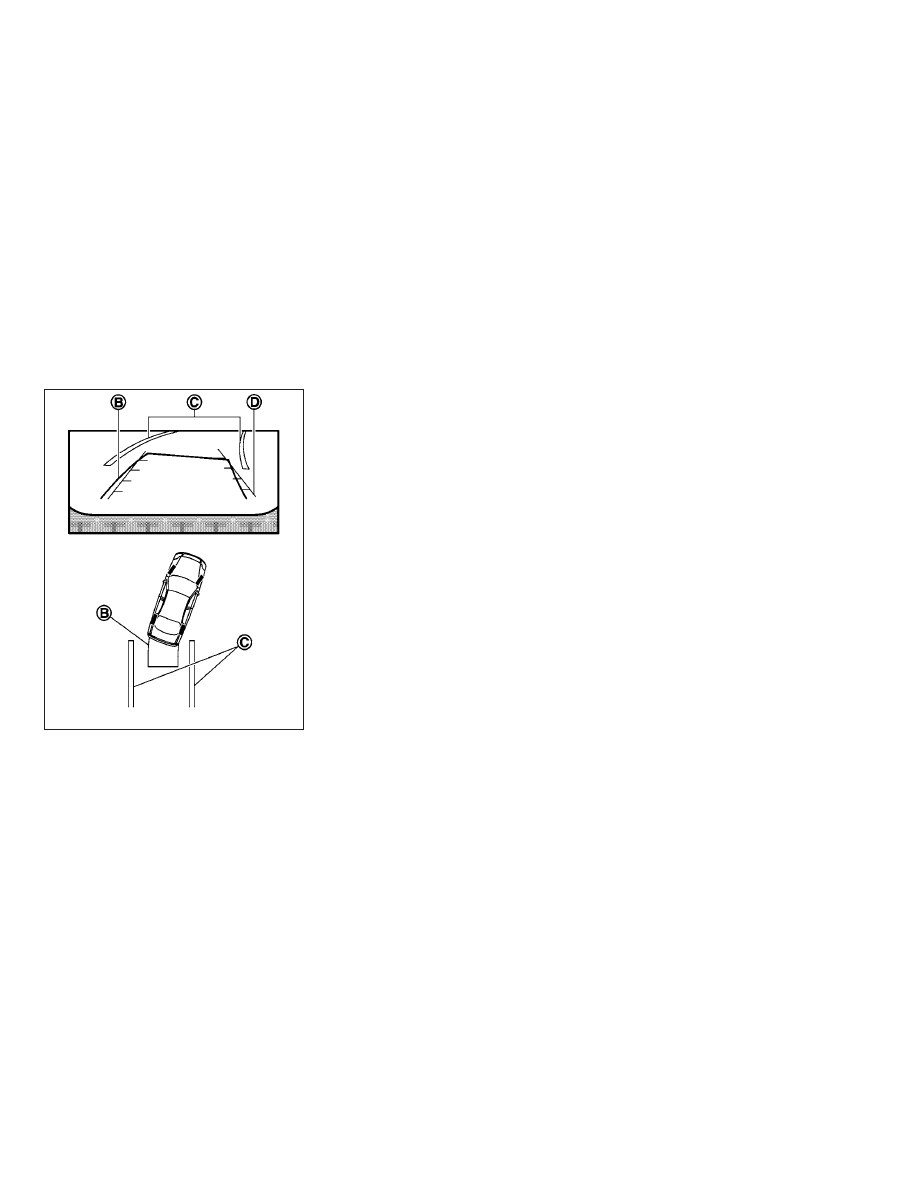

3. Slowly back up the vehicle adjusting the

steering wheel so that the predicted course
lines

䊊

B

enter the parking space

䊊

C

.

4. Maneuver the steering wheel to make the

vehicle width guide lines

䊊

D

parallel to the

parking space

䊊

C

while referring to the pre-

dicted course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking brake.

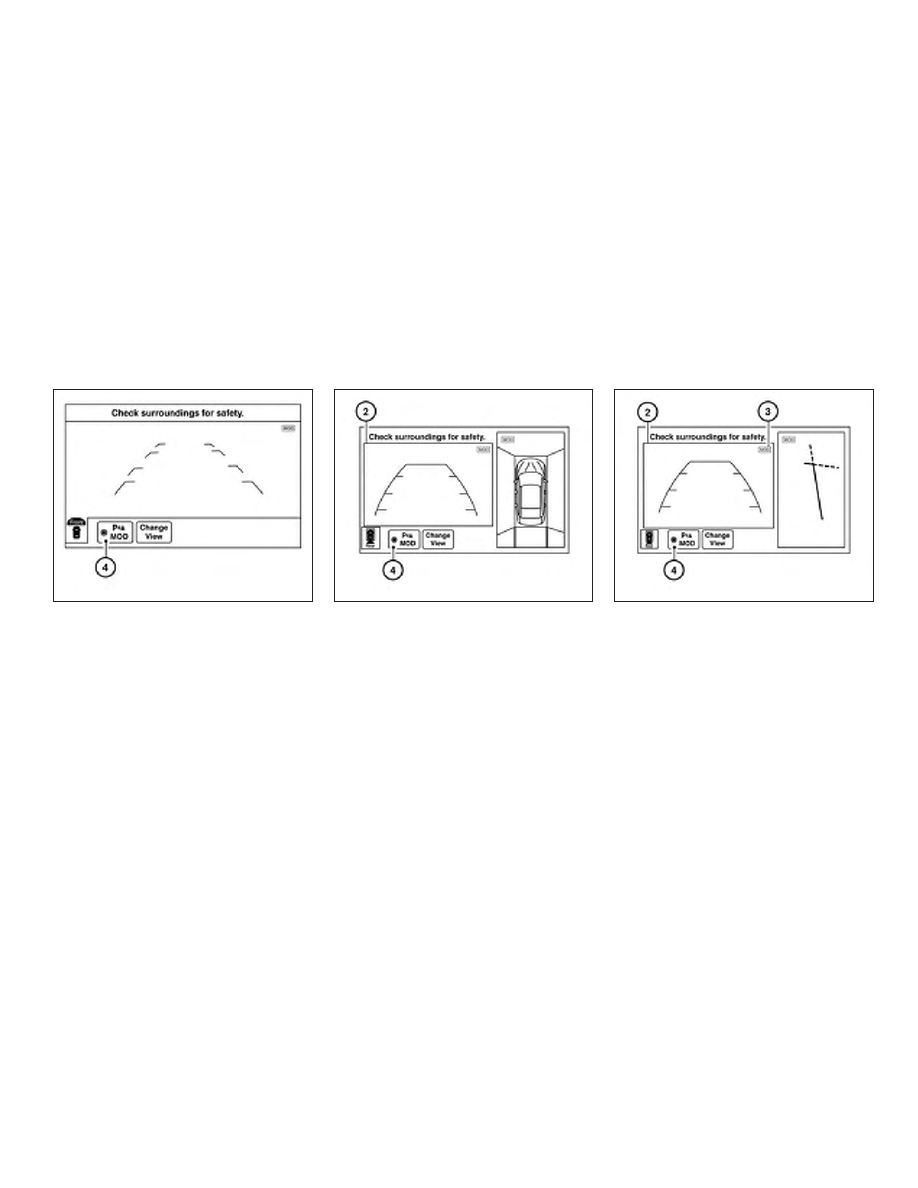

HOW TO SWITCH THE DISPLAY

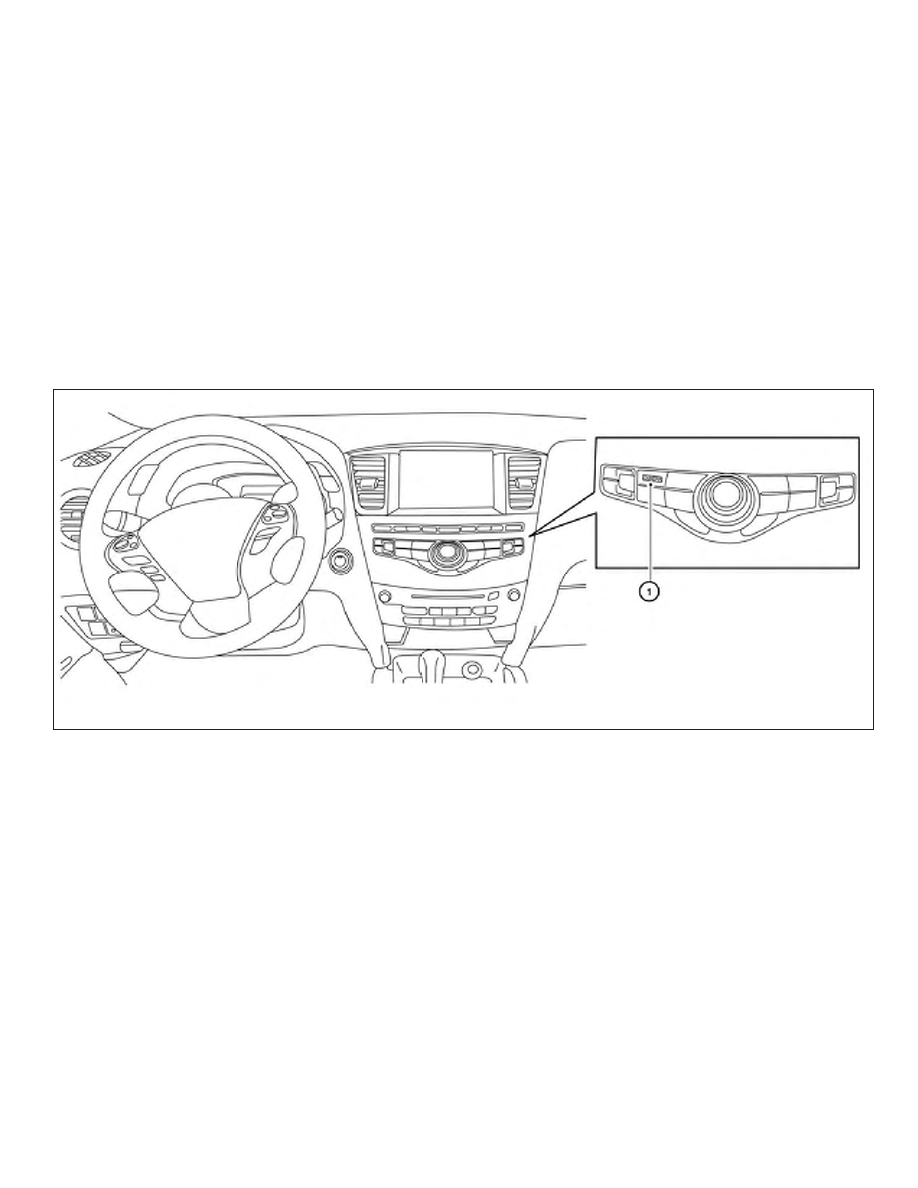

With the ignition switch in the ON position, press
the CAMERA button or move the shift lever to the
R (Reverse) position to operate the Around
View® Monitor.

The Around View® Monitor displays different
split screen views depending on the position of
the shift lever. Press the CAMERA button to
switch between the available views.

If the shift lever is in the R (Reverse) position, the
available views are:

● Rear view/bird’s-eye view split screen
● Rear view/front-side view split screen
● Rear-wide view

If the shift lever is in the P (Park) position, the
available views are:

● Front view/bird’s-eye view split screen
● Front view/front-side view split screen
● Front-wide view

If the shift lever is in the D (Drive) position, the
only available view is front view/front-side view
split screen.

The display will switch from the Around View®
Monitor screen when:

● The shift lever is in the D (Drive) position and

the vehicle speed increases above approxi-
mately 6 mph (10 km/h)

● A different screen is selected.

LHA1198

4-34

Monitor, climate, audio, phone and voice recognition systems

AROUND VIEW® MONITOR
SETTINGS

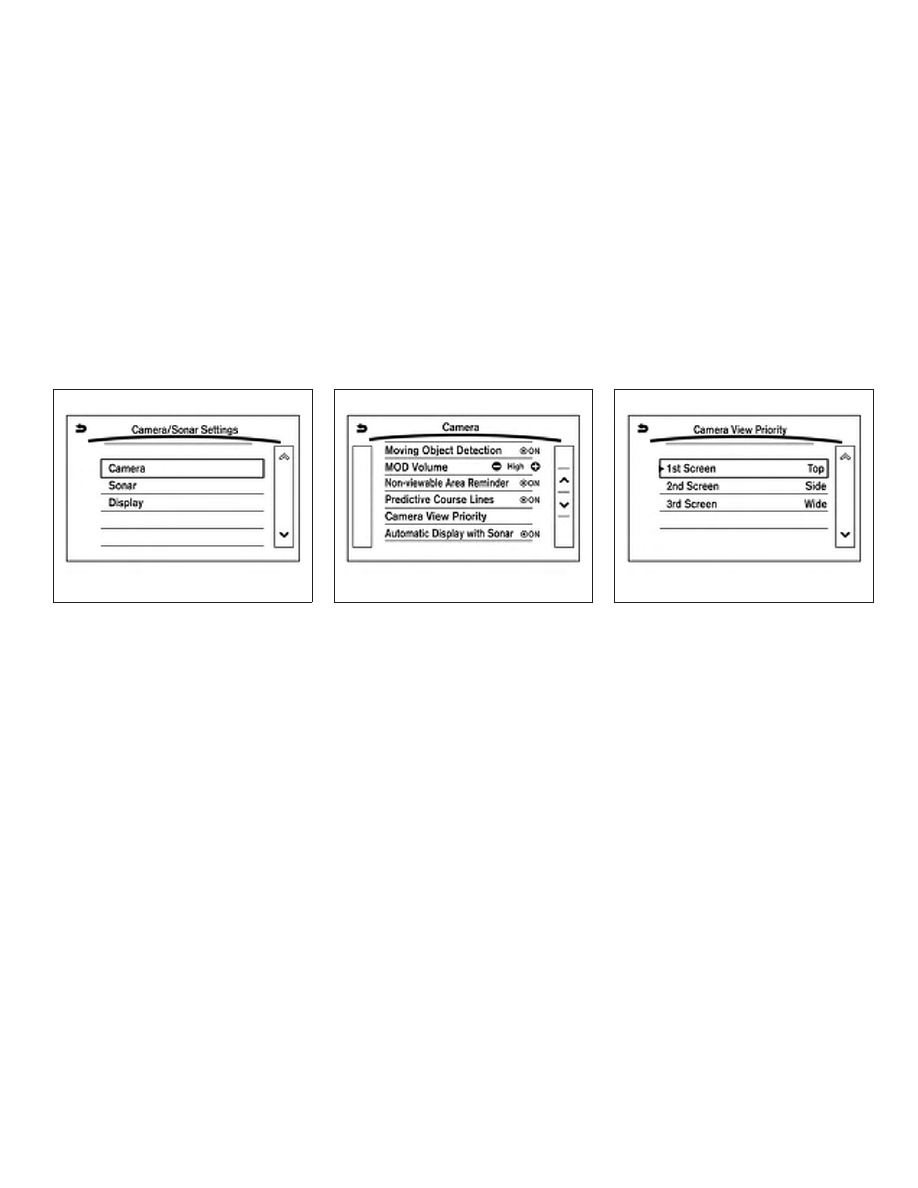

To set up the Around View® Monitor to your
preferred settings, press the SETTING button,
select the “Camera/Sonar” key. For additional
information about the Sonar, refer to “Camera
aiding parking sensor (sonar)” in this section. For
information about the Display screen adjustment,
refer to “Adjusting the screen” in this section.

Predicted Course Lines:

When this item is turned to ON, the predicted
course lines are displayed in the front view, rear
view and bird’s-eye view.

Camera View Priority:

The view shown on the screen at the beginning of
the Around View® Monitor operation can be
selected in order of priority.

Non-viewable Area Reminder:

With this item turned to ON, the non-viewable
area is highlighted in yellow for seven seconds
after the bird’s-eye view is displayed. It will only
be shown the first time after the ignition switch is
placed in the ON position.

MOD Volume:

Adjusts the MOD volume between High, MID or
LOW by touching the “+” or “-” key on the display
screen. This feature is only available when “Mov-
ing Object Detection” is on.

Automatic Display with Sonar:

When this item is turned to ON, the camera view
is automatically shown on the display in the case
that the distance to the objects measured by the
sonar is becoming short.

Moving Object Detection (MOD):

When this item is turned to ON, the MOD is
activated. When this item is turned to OFF (indi-
cator turns off), the MOD system is deactivated.

LHA4265

LHA4266

LHA4267

Monitor, climate, audio, phone and voice recognition systems

4-35

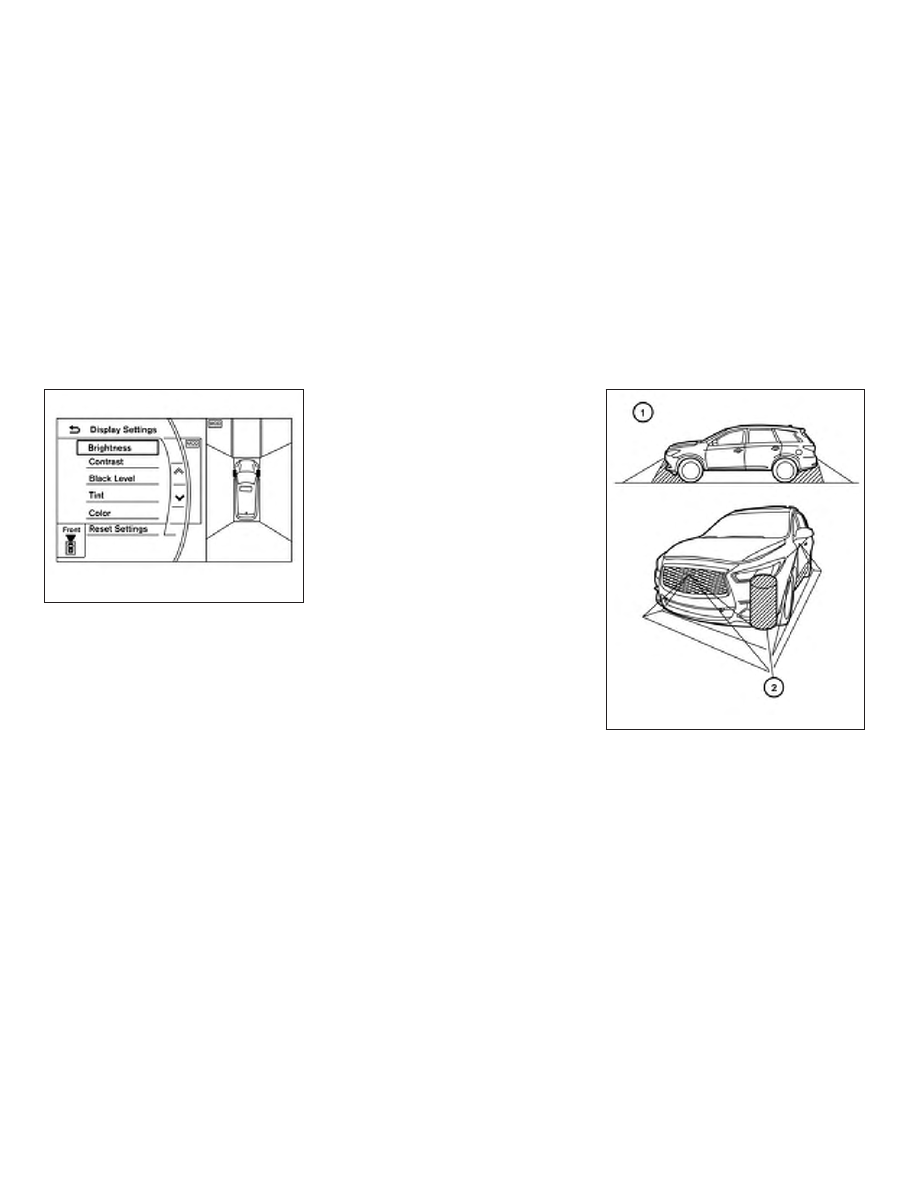

ADJUSTING THE SCREEN

To adjust the Display ON/OFF, Brightness, Tint,
Color, Contrast and Black Level of the Around
View® Monitor, press the SETTING button with
the monitor on and select the “Display”, touch the
Camera or Camera/Sonar key and select one of
the items and change the value by touching the
“+” or “-” key or by turning the INFINITI controller.

NOTE:

Do not adjust the Brightness, Tint, Color,
Contrast and Black Level of the Around
View® Monitor while the vehicle is moving.
Make sure the parking brake is firmly ap-
plied.

AROUND VIEW® MONITOR
SYSTEM LIMITATIONS

LHA4268

LHA4348

4-36

Monitor, climate, audio, phone and voice recognition systems

WARNING

Listed below are the system limitations for
Around View® Monitor. Failure to operate
the vehicle in accordance with these sys-
tem limitations could result in serious in-
jury or death.

● Do not use the Around View® Monitor

with the outside mirrors in the stored
position, and make sure that the liftgate
is securely closed when operating the
vehicle

using

the

Around

View®

Monitor.

● The apparent distance between objects

viewed on the Around View® Monitor
differs from the actual distance.

● The cameras are installed on the front

grille, the outside mirrors and above the
rear license plate. Do not put anything
on the vehicle that covers the cameras.

● When washing the vehicle with high

pressure water, be sure not to spray it
around the cameras. Otherwise, water
may enter the camera unit causing wa-
ter condensation on the lens, a mal-
function, fire or an electric shock.

● Do not strike the cameras. They are

precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

There are some areas where the system will not
show objects and the system does not warn of
moving objects. When in the front or rear view
display, an object below the bumper or on the
ground may not be viewed

䊊

1

. When in the

bird’s-eye view, a tall object near the seam

䊊

2

of

the camera viewing areas will not appear in the
monitor.

The following are operating limitations and do not
represent a system malfunction:

● There may be a delay when switching be-

tween views.

● When the temperature is extremely high or

low, the screen may not display objects
clearly.

● When strong light directly shines on the

camera, objects may not be displayed
clearly.

● The screen may flicker under fluorescent

light.

● The colors of objects on the Around View®

Monitor may differ somewhat from the actual
color of objects.

● Objects on the Around View® Monitor may

not be clear and the color of the object may
differ in a dark environment.

● There may be differences in sharpness be-

tween each camera view of the bird’s-eye
view.

● Do not use wax on the camera lens. Wipe off

any wax with a clean cloth that has been
dampened with a diluted mild cleaning
agent, then wipe with a dry cloth.

Monitor, climate, audio, phone and voice recognition systems

4-37

System temporarily unavailable

When the “!” icon is displayed on the screen,
there are abnormal conditions in the Around
View® Monitor. This will not hinder normal driving
operation but the system should be inspected. It
is recommended that you visit an INFINITI retailer
for this service.

When the “[X]” icon is displayed on the screen,
the camera image may be receiving temporary
electronic disturbances from surrounding de-
vices. This will not hinder normal driving opera-
tion but the system should be inspected. It is
recommended that you visit an INFINITI retailer
for this service.

SYSTEM MAINTENANCE

CAUTION

● Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration.

● Do not damage the cameras as the

monitor

screen

may

be

adversely

affected.

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the Around View® Monitor may not

display objects clearly. Clean the camera by wip-
ing with a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry cloth.

LHA4270

LHA4269

LHA4347

4-38

Monitor, climate, audio, phone and voice recognition systems

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar function
as outlined in this section could result in
serious injury or death.

● The sonar is a convenience feature. It is

not a substitute for proper parking.

● This function is designed as an aid to

the driver in detecting large stationary
objects to help avoid damaging the
vehicle.

● The driver is always responsible for

safety

during

parking

and

other

maneuvers.

● Always look around and check that it is

safe to move before parking.

● Read and understand the limitations of

the sonar as contained in this section.

The sonar function helps to inform the driver of
large stationary objects around the vehicle when
parking by issuing an audible and visual alert.

1. Center display

2. CAMERA button

3. SETTING button

LHA4245

CAMERA AIDING SONAR (parking
sensor) (if so equipped)

Monitor, climate, audio, phone and voice recognition systems

4-39

SONAR SYSTEM OPERATION

The system gives the tone for front objects when
the shift lever is in the “D” (Drive) position and
both front and rear objects when the shift lever is
in the “R” (Reverse) position.

When the camera image is shown on the center
display, the system shows the sonar indicator
regardless of the shift lever position.

The system is deactivated at speeds above
6 mph (10 km/h). It is reactivated at lower
speeds.

The colors of the sonar indicators and the dis-
tance guide lines in the front, front-wide, rear, and
rear-wide views indicate different distances to
the object.

When the objects are detected, the indicator
(green) appears and blinks and the tone sounds
intermittently. When the vehicle moves closer to
the object, the color of the indicator turns yellow
and the rate of the blinking and the rate of the
tone increase. When the vehicle is very close to
the object, the indicator stops blinking and turns
red, and the tone sounds continuously.

The intermittent tone will stop after 3 seconds
when an object is detected by only the corner
sonar and the distance does not change.

The tone will stop when the object is no longer
near the vehicle.

TURNING ON AND OFF THE
SONAR FUNCTION

When the “

” key

䊊

A

is selected, the indica-

tor

䊊

B

will turn off and the sonar will be turned off

temporarily.

The

Moving

Object

Detection

(MOD) system will also be turned off at the same
time. For additional information, refer to “Moving
Object Detection (MOD) in this section. When
the key

䊊

A

is selected again, the indicator will

turn on and the sonar will turn back on.
In the below cases, the sonar will be turned back
on automatically:

● When the shift lever is placed in the “R”

(Reverse) position.

LHA4272

4-40

Monitor, climate, audio, phone and voice recognition systems

● When the CAMERA button is pressed and a

screen other than the camera view is shown
on the display.

● When vehicle speed decreases below ap-

proximately 6 mph (10 km/h).

● When the ignition switch is placed in the

“OFF” position and turned back to the “ON”
position again. To prevent the sonar system
from activating altogether, use the “Sonar”
menu. For additional information, refer to
“Sonar function settings” in this section.

Sonar function settings

To set up the sonar function to your preferred
settings, press the SETTING button, select the
“Camera/Sonar” key and then select the “Sonar”
key on the center display.

Designs and items displayed on the screen may
vary depending on the models.
Sonar Volume: Adjust the volume of the buzzer.
Sonar: When this item is turned on, the front and
rear sonar is activated. When this item is turned
off (indicator turns off), the front and rear sonar is
deactivated. The amber markers are displayed at
the corners of the vehicle icon and the sonar icon
will disappear from the “

” key on the Around

View® Display. The next time the ignition switch
is placed in the on position, “sonar is OFF” is
displayed briefly.
FR sensor only: When this item is turned to
“ON”, only the front sonar sensors are active.
Interrupt Display: When this item is turned to
“ON” the display screen will interrupt the current
view in the display to see the surrounding area of
the vehicle.
Sonar Sensitivity: Adjust the sensitivity level of
the sonar higher (right) or lower (left).

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar function. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

● Inclement

weather

or

ultrasonic

sources such as an automatic car wash,
a trucks’s compressed-air brakes or a
pneumatic drill may affect the function
of the system, including reduced perfor-
mance or a false activation.

● The system is not designed to prevent

contact with small or moving objects.

● The system will not detect small objects

below the bumper, and may not detect
objects close to the bumper or on the
ground.

● The system may not detect the follow-

ing objects:

– Fluffy objects such as snow, cloth,

cotton, grass or wool.

– Thin objects such as rope, wire or

chain.

LHA4273

Monitor, climate, audio, phone and voice recognition systems

4-41

– Wedge-shaped objects.

● If your vehicle sustains damage to the

bumper fascia, leaving it misaligned or
bent, the sensing zone may be altered
causing inaccurate measurement of ob-
jects or false alarms.

CAUTION

Excessive noise (such as audio system
volume or an open vehicle window) will
interfere with the tone and it may not be
heard.

System temporarily unavailable

When the amber markers are displayed at the
corners of the vehicle icon and the function can-
not be activated from the Camera setting menu
(the setting items are grayed out), the sonar
system may be malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors
(located on the front and rear bumper fas-
cia) free from accumulations of snow, ice
and dirt. Do not scratch the surface of the
sonar sensors when cleaning. If the sen-
sors are covered, the accuracy of the sonar
function will be diminished.

4-42

Monitor, climate, audio, phone and voice recognition systems

1. CAMERA button

LHA3874

MOVING OBJECT DETECTION (MOD)
(if so equipped)

Monitor, climate, audio, phone and voice recognition systems

4-43

WARNING

● Failure to follow the warnings and in-

structions for proper use of the Moving
Object Detection system could result in
serious injury or death.

● The MOD system is not a substitute for

proper vehicle operation and is not de-
signed to prevent contact with objects
surrounding the vehicle. When maneu-
vering, always use the outside mirrors
and rearview mirror and turn and check
the surroundings to ensure it is safe to
maneuver.

● The system is deactivated at speeds

above 6 mph (10 km/h). It is reactivated
at lower speeds.

● The MOD system is not designed to

detect surrounding stationary objects.

The MOD system can inform the driver of moving
objects near the vehicle when backing out of
garages, maneuvering in parking lots and in other
such instances.

The MOD system detects moving objects by
using image processing technology on the image
shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically under
the following conditions:

● When the shift lever is in the R (Reverse)

position.

● When the CAMERA button is pressed to

activate the camera view on the display.

● When vehicle speed decreases below ap-

proximately 6 mph (10 km/h) and the camera
screen is displayed.

The MOD system operates in the following con-
ditions when the camera view is displayed:

● When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is stopped,
the MOD system detects moving objects in
the bird’s-eye view. The MOD system will
not operate if the outside mirrors are moving
in or out, in the stowed position, or if either
front door is opened.

● When the shift lever is in the D (Drive) posi-

tion and the vehicle speed is below approxi-
mately 6 mph (10 km/h), the MOD system
detects moving objects in the front view.

Front and bird’s-eye views

LHA4274

4-44

Monitor, climate, audio, phone and voice recognition systems

● When the shift lever is in the R (Reverse)

position and the vehicle speed is below ap-
proximately 6 mph (10 km/h), the MOD sys-
tem detects moving objects in the rear view.
The MOD system will not operate if the
liftgate is open.

The MOD system does not detect moving ob-
jects in the front-side view. The MOD icon is not
displayed on the screen when in this view.

When the MOD system detects moving objects
near the vehicle, a yellow frame will be displayed
on the view where the objects are detected.

While the MOD system continues to detect mov-
ing objects, the yellow frame continues to be
displayed.

NOTE:

While the BCI chime (if so equipped) is
beeping, the MOD system does not chime.

In the bird’s-eye view, the yellow frame

䊊

1

is

displayed on each camera image (front, rear,
right, left) depending on where moving objects
are detected.

The yellow frame

䊊

2

is displayed on each view in

the front view and rear view modes.

A blue MOD icon

䊊

3

is displayed in the view

where the MOD system is operative. A gray MOD
icon is displayed in the view where the MOD
system is not operative.

If the MOD system is turned off, the MOD icon

䊊

3

is not displayed.

Front wide view

LHA4275

Rear and bird’s-eye views

LHA4276

Rear and front-side views

LHA4277

Monitor, climate, audio, phone and voice recognition systems

4-45

TURNING MOD ON AND OFF

1. Press the SETTING button on the control

panel

2. Touch the Camera/Sonar key

3. Select Camera

4. Touch “Moving Object Detection” to switch

between ON and OFF.

You can also turn MOD on and off by pressing the

“

” key

䊊

4

on the display screen.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
MOD. Failure to operate the vehicle in
accordance with these system limitations
could result in serious injury or death.

● Do not use the MOD system when tow-

ing a trailer. The system may not func-
tion properly.

● Excessive noise (for example, audio

system volume or open vehicle window)
will interfere with the chime sound, and
it may not be heard.

● The MOD system performance will be

limited according to environmental con-
ditions and surrounding objects such
as:

– When there is low contrast between

background and the moving objects.

– When there is a blinking source of

light.

– When strong light such as another

vehicle’s headlight or sunlight is
present.

– When camera orientation is not in its

usual position, such as when a mirror
is folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving ob-

jects in the display is not changed.

● The MOD system might detect flowing

water droplets on the camera lens,
white smoke from the muffler, moving
shadows, etc.

● The MOD system may not function

properly depending on the speed, direc-
tion, distance or shape of the moving
objects.

● If your vehicle sustains damage to the

parts where the camera is installed,
leaving it misaligned or bent, the sens-
ing zone may be altered and the MOD
system may not detect objects properly.

● When the temperature is extremely

high or low, the screen may not display
objects

clearly.

This

is

not

a

malfunction.

Rear wide view

LHA4278

4-46

Monitor, climate, audio, phone and voice recognition systems

SYSTEM MAINTENANCE

CAUTION

● Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration.

● Do not damage the camera as the moni-

tor screen may be adversely affected.

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the MOD system may not operate

properly. Clean the camera by wiping with a cloth
dampened with a diluted mild cleaning agent and
then wiping with a dry cloth.

Adjust air flow direction for the center vents

䊊

1

,

driver’s and passenger’s side vents

䊊

2

, and rear

vents

䊊

3

by moving the vent slide and/or vent

assemblies.
Open or close the vents using the dial. Move the
dial toward the

to open the vents or toward

the

to close them.

The vents underneath the second row seats

䊊

4

are operational when the

air flow mode is

selected. These vents cannot be closed. For ad-
ditional information, refer to “Air flow control” in
this section.

LHA4347

LHA2324

VENTS

Monitor, climate, audio, phone and voice recognition systems

4-47
