9-10

Technical and consumer information

DIMENSIONS

in (mm)

Overall length (with front license plate)

183.5 (4,661)*1
184.0 (4,672)*2
185.5 (4,712)*3

Overall length (without front license plate)

183.3 (4,657)*1
184.0 (4,672)*2
185.3 (4,706)*3

Overall width

72.9 (1,852)

Overall height

55.1 (1,399)*4
55.1 (1,400)*5

Front tread

60.8 (1,545)

Rear tread

62.8 (1,595)*4
62.6 (1,590)*5

Wheelbase

112.2 (2,850)

*1: Without Aero Bumper
*2: With Aero Bumper
*3: INFINITI Performance Line model
*4: 18-in tire models
*5: 19-in tire models

If you plan to travel in another country,
you should first find out if the fuel
available is suitable for your vehicle

’s

engine.

Using fuel with too low an octane rating
may cause engine damage. All gasoline
vehicles must be operated with unleaded
gasoline. Therefore, avoid taking your
vehicle to areas where appropriate fuel is
not available.

When transferring the registration of your
vehicle to another country, state, province
or district, it may be necessary to modify
the vehicle to meet local laws and regula-
tions.

The laws and regulations for motor vehicle
emission control and safety standards vary
according to the country, state, province or
district; therefore, vehicle specifications
may differ.

When any vehicle is to be taken into
another country, state, province or district
and registered, its modifications, trans-
portation, and registration are the respon-
sibility of the user. INFINITI is not
responsible for any inconvenience that
may result.

STI0431

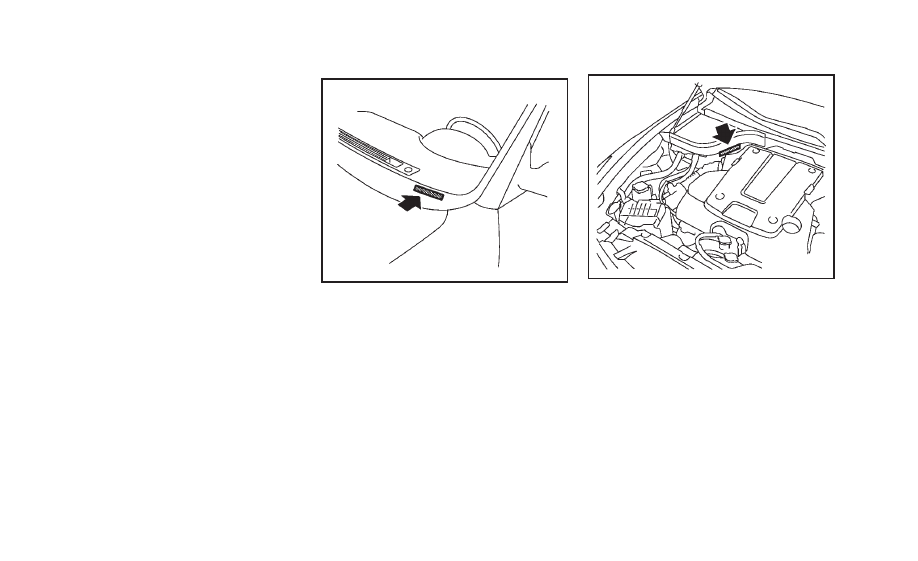

VEHICLE IDENTIFICATION NUMBER
(VIN) PLATE

The vehicle identification number plate is
attached as shown. This number is the
identification for your vehicle and is used
in the vehicle registration.

STI0492

VEHICLE IDENTIFICATION NUMBER
(chassis number)

The number is stamped as shown in the
engine compartment.

Technical and consumer information

9-11

WHEN TRAVELING OR REGISTERING YOUR
VEHICLE IN ANOTHER COUNTRY

VEHICLE IDENTIFICATION

9-12

Technical and consumer information

STI0509

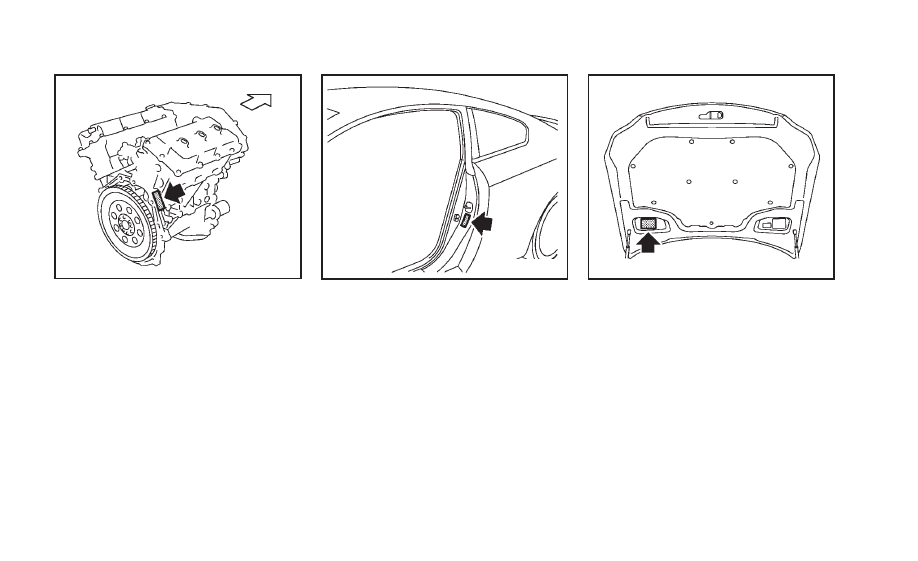

ENGINE SERIAL NUMBER

The number is stamped on the engine as
shown.

STI0800

F.M.V.S.S./C.M.V.S.S. CERTIFICA-
TION LABEL

The Federal/Canadian Motor Vehicle Safety
Standards (F.M.V.S.S./C.M.V.S.S.) certifica-
tion label is affixed as shown. This label
contains valuable vehicle information, such
as: Gross Vehicle Weight Ratings (GVWR),
Gross Axle Weight Rating (GAWR), month
and year of manufacture, Vehicle Identifi-
cation Number (VIN), etc. Review it care-
fully.

STI0422

EMISSION CONTROL INFORMATION
LABEL

The emission control information label is
attached as shown.

STI0801

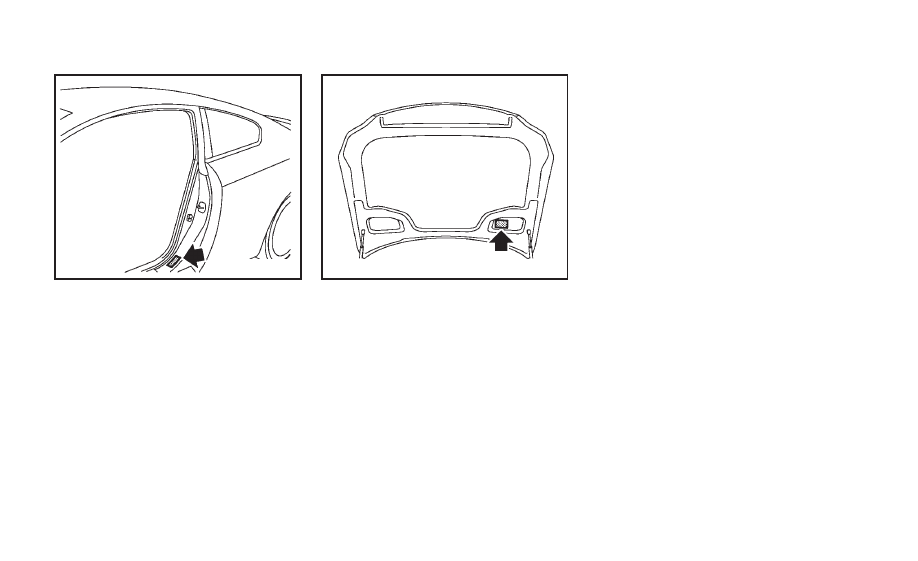

TIRE AND LOADING INFORMATION
LABEL

The cold tire pressure is shown on the Tire
and Loading Information label affixed to
the pillar as illustrated.

STI0495

AIR CONDITIONER SPECIFICATION
LABEL

The air conditioner specification label is
attached as shown.

Use the following steps to mount the
license plate:

Before mounting the license plate, confirm
that the following parts are enclosed in the
plastic bag.
. License plate bracket
. J-nut 6 2 (except for INFINITI Perfor-

mance Line model)

. Screw 6 2
. Screw grommet 6 2
Only use the recommended mounting
position or Intelligent Cruise Control (ICC)
sensor obstruction (if so equipped) may
result.

Technical and consumer information

9-13

INSTALLING FRONT LICENSE PLATE

9-14

Technical and consumer information

STI0799

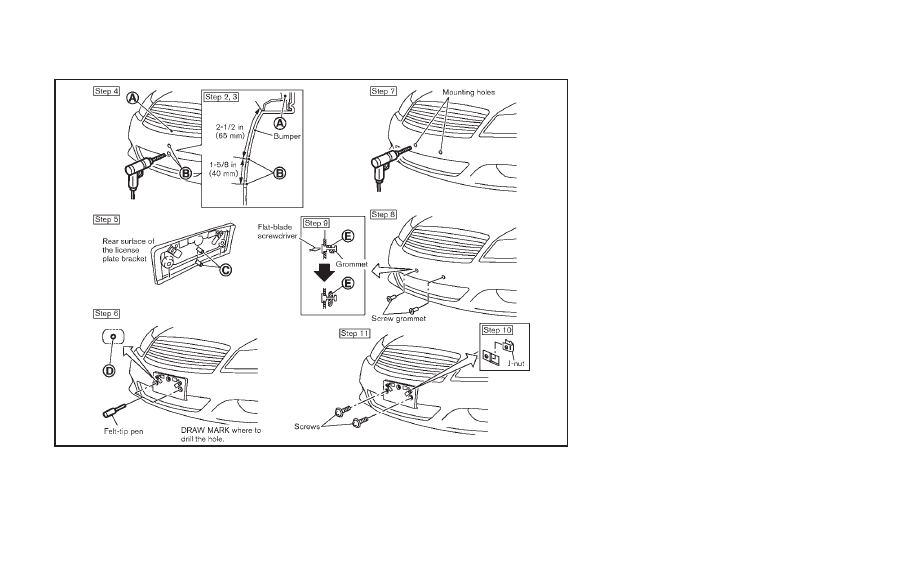

Except for INFINITI Performance Line model

EXCEPT FOR INFINITI PERFORMANCE
LINE MODEL

1. Park the vehicle on flat, level ground.

2. Locate the center position indicator

*

A

on the lower part of the grille. Measure
straight down from the edge where the
bumper and grille meet to the aligning
holes

*

B

, keeping the tape measure

lined up with the center position
indicator.

3. Mark the holes

*

B

with a felt-tip pen.

4. For Sports models: Carefully drill the

two aligning holes

*

B

using a 0.39 in

(10 mm) drill bit at the marked loca-
tions.

(Be sure that the drill only goes

through the bumper fascia.)

5. For Sports models: Line up the bosses

*

C

or license plate bracket with the

holes and hold the license plate brack-
et in place.

6. Mark the center of the holes

*

D

with a

felt-tip pen.

7. Carefully drill the two pilot holes using

a 0.39 in (10 mm) drill bit at the marked
locations.

(Be sure that the drill only

goes through the bumper fascia.)

8. Insert grommets into the hole on the

fascia.

9. Insert a flat-blade screwdriver into the

grommet hole to add 90

8 turn onto the

part

*

E

.

10. Insert a J-nut into the license plate

bracket before placing the license plate
bracket on the fascia.

11. Install the license plate bracket with

screws.

12. Install the license plate with bolts that

are no longer than 0.55 in (14 mm).

Technical and consumer information

9-15

9-16

Technical and consumer information

STI0805

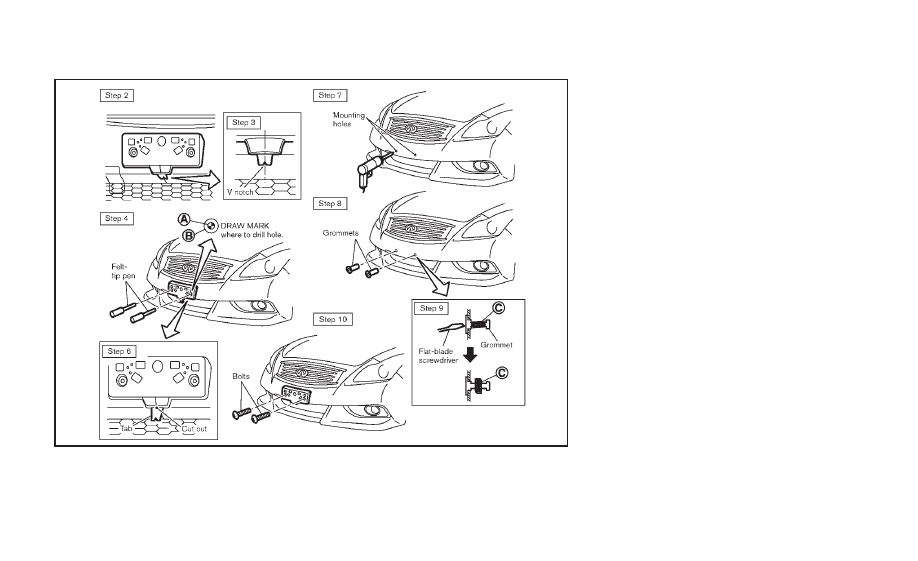

For INFINITI Performance Line model

FOR INFINITI PERFORMANCE LINE
MODEL

1. Park the vehicle on flat, level ground.

2. Temporarily fit the license plate bracket

on the center of the front bumper
fascia.

3. For horizontal position adjustment,

place and hold the underside tab of
the license plate bracket on the front
bumper fascia to align the tab

’s V notch

with the edge of a bead on the upper
side of front bumper fascia.

4. Hold the license plate bracket and mark

the points

*

A

on the bumper facia

through the center of the holes

*

B

with

a felt-tip pen.

5. Remove the license plate bracket.

6. Detach the license plate bracket and

cut the underside tab by using a cutter.

7. Carefully drill two shallow pilot holes

*

A

using a 0.39 in (10 mm) drill bit at

the marked locations. (Be sure that the
drill only goes through the fascia, or
damage to the nut may occur.)

8. Insert grommets into the hole on the

front bumper fascia.

9. Insert a flat-blade screwdriver into the

grommet hole to add a 90

8 turn onto

the part

*

C

.

10. Install the license plate bracket with

the bolts.

11. Install the license plate with bolts that

are not longer than 0.55 in (14 mm).

WARNING

.

It is extremely dangerous to ride
in a cargo area inside the vehicle.
In a collision, people riding in
these areas are more likely to be
seriously injured or killed.

.

Do not allow people to ride in any
area of vehicle that is not
equipped with seats and seat
belts.

.

Be sure everyone in your vehicle is
in a seat and using a seat belt
properly.

TERMS
It is important to familiarize yourself
with the following terms before
loading your vehicle:
. Curb Weight (actual weight of your

vehicle) - vehicle weight includ-
ing: standard and optional equip-
ment, fluids, emergency tools,
and spare tire assembly. This

weight

does not include passen-

gers and cargo.

. GVW (Gross Vehicle Weight) - curb

weight plus the combined weight
of passengers and cargo.

. GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle,
passengers, luggage, hitch, trailer
tongue load and any other op-
tional equipment. This informa-
tion is located on the F.M.V.S.S./
C.M.V.S.S. label.

. GAWR (Gross Axle Weight Rating) -

maximum weight (load) limit spe-
cified for the front or rear axle.
This information is located on the
F.M.V.S.S./C.M.V.S.S. label.

. GCWR (Gross Combined Weight

Rating) - The maximum total
weight rating of the vehicle, pas-
sengers, cargo, and trailer.

. Vehicle Capacity Weight, Load

limit, Total load capacity - max-
imum total weight limit specified

Technical and consumer information

9-17

VEHICLE LOADING INFORMATION

9-18

Technical and consumer information

of the load (passengers and car-
go) for the vehicle. This is the
maximum combined weight of
occupants and cargo that can be
loaded into the vehicle. If the
vehicle is used to tow a trailer,
the trailer tongue weight must be
included as part of the cargo load.
This information is located on the
Tire and Loading Information la-
bel.

. Cargo capacity - permissible

weight of cargo, the weight of
total occupants weight subtracted
from the load limit.

STI0365

VEHICLE LOAD CAPACITY
Do not exceed the load limit of your
vehicle shown as

“The combined

weight of occupants and cargo

” on

the Tire and Loading Information
label. Do not exceed the number of
occupants shown as

“Seating Capa-

city

” on the Tire and Loading In-

formation label.

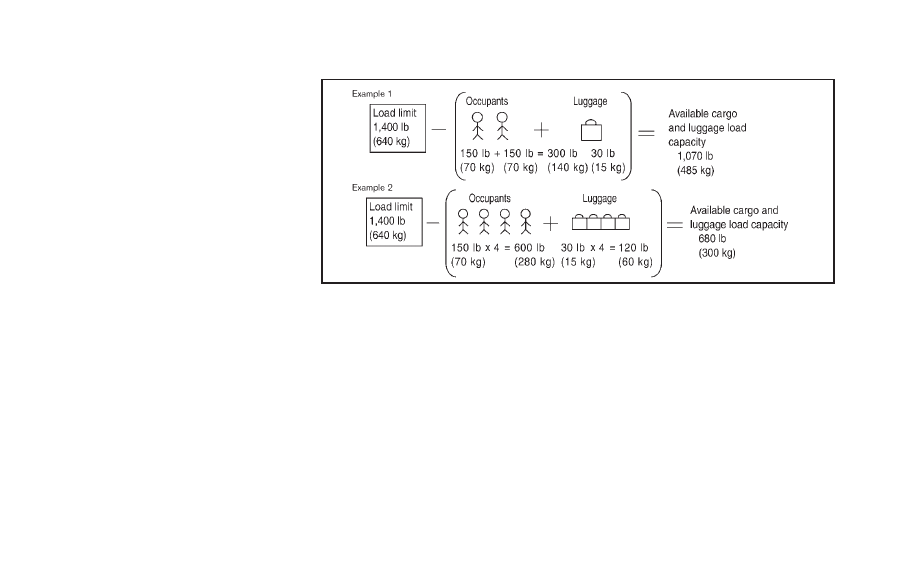

To get

“the combined weight of

occupants and cargo

”, add the

weight of all occupants, then add

the total luggage weight. Examples
are shown in the illustration.

Steps for determining correct load
limit
1. Locate the statement

“The com-

bined weight of occupants and
cargo should never exceed XXX kg
or XXX lbs

” on your vehicle’s

placard.

2. Determine the combined weight of

the driver and passengers that
will be riding in your vehicle.

3. Subtract the combined weight of

the driver and passengers from
XXX kg or XXX lbs.

4. The resulting figure equals the

available amount of cargo and
luggage load capacity. For exam-
ple, if the XXX amount equals
1400 lbs. and there will be five
150 lb. passengers in your vehi-
cle, the amount of available cargo
and luggage load capacity is 650
lbs. (1400

− 750 (5 x 150) = 650

lbs or 640

− 340 (5 x 70) = 300

kg.)

5. Determine the combined weight of

luggage and cargo being loaded
on the vehicle. That weight may
not safely exceed the available
cargo and luggage load capacity
calculated in Step 4.

6. If your vehicle will be towing a

trailer, load from your trailer will
be transferred to your vehicle.
Consult this manual to determine
how this reduces the available

cargo and luggage load capacity
of your vehicle.

Before driving a loaded vehicle,
confirm that you do not exceed the
Gross Vehicle Weight Rating (GVWR)
or the Gross Axle Weight Rating
(GAWR) for your vehicle. (See

“Mea-

surement of weights

” (P.9-20).)

Also check tires for proper inflation
pressures. See the Tire and Loading
Information label.

LOADING TIPS
. The GVW must not exceed GVWR

or GAWR as specified on the F.M.V.
S.S./C.M.V.S.S. certification label.

. Do not load the front and rear axle

to the GAWR. Doing so will exceed
the GVWR.

WARNING

. Properly secure all cargo to help

prevent it from sliding or shifting.
Do not place cargo higher than the

seatbacks. In a sudden stop or
collision, unsecured cargo could
cause personal injury.

. Do not load your vehicle any

heavier than the GVWR or the
maximum front and rear GAWRs.
If you do, parts of your vehicle can
break, tire damage could occur, or
it can change the way your vehicle
handles. This could result in loss
of control and cause personal
injury.

. Overloading could not only short-

en the life of your vehicle and the
tires, but also could lead to
hazardous vehicle handling and
long braking distance. This may
cause a premature tire malfunc-
tion, which could result in a
serious accident and personal in-
jury. Failures caused by overload-
ing are not covered by the
vehicle

’s warranty.

Technical and consumer information

9-19

9-20

Technical and consumer information

MEASUREMENT OF WEIGHTS
Secure loose items to prevent weight
shifts that could affect the balance of
your vehicle. When the vehicle is
loaded, drive to a scale and weigh
the front and the rear wheels sepa-
rately to determine axle loads. In-
dividual axle loads should not
exceed either of the gross axle
weight ratings (GAWR). The total of
the axle loads should not exceed the
gross vehicle weight rating (GVWR).
These ratings are given on the
vehicle certification label. If weight
ratings are exceeded, move or re-
move items to bring all weights
below the ratings.

Do not tow a trailer with your
vehicle.

FLAT TOWING

Towing your vehicle with all four wheels on
the ground is sometimes called flat towing.
This method is sometimes used when
towing a vehicle behind a recreational
vehicle, such as a motor home.

CAUTION

. Failure to follow these guidelines can

result in severe transmission damage.

. Whenever flat towing your vehicle, al-

ways tow forward, never backward.

. DO NOT tow any automatic transmission

vehicle with all four wheels on the
ground (flat towing). Doing so WILL
DAMAGE internal transmission parts
due to lack of transmission lubrication.

. For emergency towing procedures refer

to

“Towing recommended by INFINITI”

(P.6-18) of this manual.

Automatic transmission

To tow a vehicle equipped with an auto-
matic transmission, an appropriate vehicle
dolly

MUST be placed under the towed

vehicle

’s drive wheels. Always follow the

dolly manufacturer

’s recommendations

when using their product.

Manual transmission

. Always tow with the manual transmis-

sion in Neutral.

. Your vehicle speed should never exceed

70 MPH (112 km/h) when flat towing
your vehicle.

. After towing 500 miles, start and idle

the engine with the transmission in
Neutral for two minutes. Failure to idle
the engine after every 500 miles of
towing may cause damage to the
transmission

’s internal parts.

TOWING A TRAILER

DOT (Department Of Transportation) Qual-
ity Grades: All passenger car tires must
conform to federal safety requirements in
addition to these grades.

Quality grades can be found where applic-
able on the tire sidewall between tread
shoulder and maximum section width. For
example:

Treadwear 200 Traction AA Temperature A

TREADWEAR

The treadwear grade is a comparative
rating based on the wear rate of the tire
when tested under controlled conditions
on a specified government test course. For
example, a tire graded 150 would wear one
and one-half (1 1/2) times as well on the
government course as a tire graded 100.
The relative performance of tires depends
upon actual conditions of their use, how-
ever, and may depart significantly from the
norm due to variations in driving habits,
service practices and differences in road
characteristics and climate.

TRACTION AA, A, B AND C

The traction grades, from highest to low-
est, are AA, A, B and C. Those grades
represent the tire

’s ability to stop on wet

pavement as measured under controlled
conditions on specified government test
surfaces of asphalt and concrete. A tire
marked C may have poor traction perfor-
mance.

WARNING

The traction grade assigned to this tire is
based on straight-ahead braking traction
tests, and does not include acceleration,
cornering, hydroplaning, or peak traction
characteristics.

TEMPERATURE A, B AND C

The temperature grades A (the highest), B,
and C, representing the tire

’s resistance to

the generation of heat and its ability to
dissipate heat when tested under con-
trolled conditions on a specified indoor
laboratory test wheel. Sustained high
temperature can cause the material of the
tire to degenerate and reduce tire life, and
excessive temperature can lead to sudden

tire failure. The grade C corresponds to a
level of performance which all passenger
car tires must meet under the Federal
Motor Vehicle Safety Standard No. 109.
Grades B and A represent higher levels of
performance on the laboratory test wheel
than the minimum required by law.

WARNING

The temperature grade for this tire is
established for a tire that is properly
inflated and not overloaded. Excessive
speed, under-inflation, or excessive loading,
either separately or in combination, can
cause heat build-up and possible tire failure.

Technical and consumer information

9-21

UNIFORM TIRE QUALITY GRADING

9-22

Technical and consumer information

Your INFINITI is covered by the following
emission warranties.

For USA:
. Emission Defects Warranty
. Emissions Performance Warranty (See

Warranty Information Booklet for de-
tails.)

For Canada:

Emission Control System Warranty

Details of these warranties may be found
with other vehicle warranties in your
Warranty Information Booklet (Warranty
and Roadside Assistance Information (Ca-
nada only)) that comes with your INFINITI. If
you did not receive a Warranty Information
Booklet (Warranty and Roadside Assis-
tance Information (Canada only)), or it
has become lost, you may obtain a
replacement by writing to:
. INFINITI Division

Nissan North America, Inc.
Consumer Affairs Department
P.O. Box 685003
Franklin, TN 37068-5003

. Nissan Canada Inc.

5290 Orbitor Drive
Mississauga, Ontario,

L4W 4Z5

For USA

If you believe that your vehicle has a
defect which could cause a crash or
could cause injury or death, you
should immediately inform the Na-
tional Highway Traffic Safety Admin-
istration (NHTSA) in addition to
notifying INFINITI.

If NHTSA receives similar complaints,
it may open an investigation, and if it
finds that a safety defect exists in a
group of vehicles, it may order a
recall and remedy campaign. How-
ever, NHTSA cannot become involved
in individual problems between you,
your retailer, or INFINITI.

To contact NHTSA, you may call the
Vehicle Safety Hotline toll-free at 1-
888- 327-4236 (TTY: 1-800-424-
9153); go to http://www.safercar.
gov; or write to: Administrator,
NHTSA, 400 Seventh Street, SW.,
Washington, D.C. 20590. You can
also obtain other information about
motor vehicle safety from http://

EMISSION CONTROL SYSTEM WARRANTY

REPORTING SAFETY DEFECTS

www.safercar.gov.

You may notify INFINITI by contacting
our Consumer Affairs Department,
toll-free, at 1-800-662-6200.

For Canada

If you believe that your vehicle has a
defect which could cause a crash or
could cause injury or death, you
should immediately inform Transport
Canada in addition to notifying
INFINITI.

If Transport Canada receives com-
plaints, it may open an investigation,
and if it finds that a safety defect
exists in a group of vehicles, it may
request that INFINITI conduct a recall
campaign. However, Transport Cana-
da cannot become involved in indivi-
dual problems between you, your
retailer, or INFINITI.

You may contact Transport Canada

’s

Defect Investigations and Recalls
Division toll free at 1-800-333-0510.
You may also report safety defects

online at:

https://wwwapps.tc.gc.ca/Saf-Sec-
Sur/7/PCDB-BDPP/Index.aspx.

Additional information concerning
motor vehicle safety may be obtained
from Transport Canada

’s Road Safety

Information Centre at 1-800-333-
0371 or online at www.tc.gc.ca/road-
safety (English speakers) or www.tc.
gc.ca/securiteroutiere (French speak-
ers).

To notify INFINITI of any safety con-
cerns please contact our Consumer
Information Centre toll free at 1-800-
361-4792.

Due to legal requirements in some states/
areas or provinces, your vehicle may be
required to be in what is called the

“ready

condition

” for an Inspection/Maintenance

(I/M) test of the emission control system.

The vehicle is set to the

“ready condition”

when it is driven through certain driving
patterns. Usually, the

“ready condition”

can be obtained by ordinary usage of the
vehicle.

If a powertrain system component is
repaired or the battery is disconnected,
the vehicle may be reset to a

“not ready

condition

”. Before taking the I/M test,

check the vehicle

’s inspection/mainte-

nance test readiness condition. Place the
ignition switch in the ON position without
starting the engine. If the Malfunction
Indicator Light (MIL) comes on steady for
20 seconds and then blinks for 10
seconds, the I/M test condition is

“not

ready

”. If the MIL does not blink after 20

seconds, the I/M test condition is

“ready”.

Contact an INFINITI retailer to set the
“ready condition” or to prepare the vehicle
for testing.

Technical and consumer information

9-23

READINESS FOR INSPECTION/
MAINTENANCE (I/M) TEST

9-24

Technical and consumer information

This vehicle is equipped with an Event Data
Recorder (EDR). The main purpose of an
EDR is to record, in certain crash or near
crash-like situations, such as an air bag
deployment or hitting a road obstacle, data
that will assist in understanding how a
vehicle

’s systems performed. The EDR is

designed to record data related to vehicle
dynamics and safety systems for a short
period of time, typically 30 seconds or
less. The EDR in this vehicle is designed to
record such data as:
. How various systems in your vehicle

were operating;

. Whether or not the driver and passen-

ger safety belts were buckled/fastened;

. How far (if at all) the driver was

depressing the accelerator and/or
brake pedal; and,

. How fast the vehicle was traveling.
. Sounds are not recorded.
These data can help provide a better
understanding of the circumstances in
which crashes and injuries occur. NOTE:
EDR data are recorded by your vehicle only
if a nontrivial crash situation occurs; no
data are recorded by the EDR under normal
driving conditions and no personal data
(e.g. name, gender, age and crash location)

are recorded. However, other parties, such
as law enforcement, could combine the
EDR data with the type of personally
identifying data routinely acquired during
a crash investigation.

To read data recorded by an EDR, special
equipment is required and access to the
vehicle or the EDR is needed. In addition to
the vehicle manufacturer and INFINITI
retailer, other parties, such as law enforce-
ment, that have the special equipment, can
read the information if they have access to
the vehicle or the EDR. EDR data will only
be accessed with the consent of the vehicle
owner or lessee or as otherwise required or
permitted by law.

Genuine INFINITI Service Manual for this
model year and prior can be purchased. A
genuine INFINITI Service Manual is the best
source of service and repair information for
your vehicle. This manual is the same one
used by the factory-trained technicians
working at INFINITI retailerships. Genuine
INFINITI Owner

’s Manual can also be

purchased.

For USA:

For current pricing and availability of
genuine

INFINITI Service Manuals, contact:

1-800-450-9491
www.infiniti-techinfo.com

For current pricing and availability of
genuine

INFINITI Owner

’s Manuals, con-

tact:

1-800-247-5321

For Canada:

To purchase a copy of a genuine INFINITI
Service Manual or Owner

’s Manual for this

model year and prior, contact an INFINITI
retailer. For the phone number and location
of an INFINITI retailer in your area call the
INFINITI Satisfaction Center at 1-800-361-
4792 and a bilingual INFINITI representa-
tive will assist you.

EVENT DATA RECORDERS (EDR)

OWNER

’S MANUAL/SERVICE MANUAL

ORDER INFORMATION

10 Index

A

ABS (Anti-lock Braking System) ......................... 5-55
Advanced air bag system .................................. 1-40
Air bag system

Advanced air bag system ............................. 1-40
Door-mounted curtain side-impact
supplemental air bag system ....................... 1-45
Front passenger air bag and status light ...... 1-42
Front-seat mounted side-impact
supplemental air bag system ....................... 1-45

Air bag warning labels ...................................... 1-48
Air bag warning light ............................... 1-48, 2-14
Air cleaner housing filter................................... 8-19
Air conditioner

Air conditioner service ................................. 4-38
Air conditioner specification label ................ 9-13
Air conditioning system refrigerant and
lubricant recommendations ................... 4-38, 9-7
Automatic climate control ............................ 4-30
In-cabin microfilter ....................................... 4-38

Alarm, How to stop alarm (see vehicle
security system)................................................ 2-29
Alcohol, drugs and driving .................................. 5-8
Antenna ............................................................ 4-75
Anti-lock Braking System (ABS) ......................... 5-55
Anti-lock braking system (ABS) warning light .... 2-10
Appearance care

Exterior appearance care................................ 7-2
Interior appearance care ................................ 7-4

Ashtrays (See cigarette lighter and ashtrays) .... 2-44

Audible reminders ............................................ 2-17
Audio operation precautions ............................. 4-39
Audio system .................................................... 4-39

Steering wheel audio controls...................... 4-74

Auto closure ..................................................... 3-29
Autolight system ............................................... 2-35
Automatic

Automatic adjusting function
(front windows) ............................................ 2-51
Automatic climate control .................. 4-32, 4-34
Automatic transmission fluid (ATF) ............... 8-12
Climate control ............................................ 4-30
Door locks ..................................................... 3-6
Drive positioner ........................................... 3-38
Driving with automatic transmission ............ 5-13
Seat positioner ............................................ 3-38

Average fuel consumption and speed................ 2-26
Avoiding collision and rollover ............................ 5-7

B

Battery.............................................................. 8-15

Battery saver system ................................... 2-37
Intelligent Key.............................................. 8-25
Variable voltage control system ................... 8-17

Before starting the engine ................................ 5-12
Bluetooth

®

hands-free phone system

(models with navigation system) ....................... 4-77
Bluetooth

®

hands-free phone system

(models without navigation system) .................. 4-87

Bluetooth

®

streaming audio ............................. 4-66

Brake

Anti-lock Braking System (ABS) .................... 5-55
Brake and clutch fluid .................................. 8-13
Brake fluid ................................................... 8-14
Brake system ............................................... 5-52
Parking brake operation............................... 5-20
Warning light ............................................... 2-11

Break-in schedule ............................................. 5-46
Brightness control

Display ON/OFF button .................................. 4-9
Instrument panel ......................................... 2-38

Bulb check/instrument panel ............................ 2-10
Bulb replacement.............................................. 8-27

C

Cabin air filter................................................... 4-38
Capacities and recommended fuel/lubricants ...... 9-2
Car phone or CB radio ...................................... 4-76
Catalytic converter, Three way catalyst ................ 5-4
CD/CF/USB memory care and cleaning ............. 4-73
Center multi-function control panel ..................... 4-3
Child restraints ................................................. 1-19

Child Restraint Lower Anchors...................... 1-21
Precautions on child restraints ..................... 1-20

Child safety ...................................................... 1-17
Chimes, Audible reminders ............................... 2-17
Cigarette lighter and ashtrays ........................... 2-44
Circuit breaker, Fusible link............................... 8-23
