The warning and assist functions will stop when
the vehicle returns to a position inside of the lane
marker.

To turn on the LDP system, push the dynamic
driver assistance switch on the steering wheel
after starting the engine. The LDP ON indicator
light (green) on the instrument panel will illumi-
nate. Push the dynamic driver assistance switch
again to turn off the LDP system. The LDP ON
indicator light will turn off.

How to enable/disable the LDP system

1. Press the

button until “Settings” dis-

plays in the vehicle information display. Use
the

to select “Driver Assistance”.

Then press the ENTER button.

2. Select “Driver Aids”, and press the ENTER

button.

3. To set the LDP system to on or off, use

the

buttons to navigate in the menu

and use the ENTER button to select or
change an item:

● Select “Lane” and press the ENTER but-

ton.

– To turn on the warning, use the ENTER

button to check box for Warning (LDW)”

– To turn on the system, use the ENTER

button to check box for “Assistance
(LDP)”

Automatic deactivation

Condition A:

The warning and assist functions of the LDP
system are not designed to work under the fol-
lowing conditions:

● When you operate the lane change signal

and change the traveling lanes in the direc-
tion of the signal. (The LDP system will be
deactivated for approximately 2 seconds af-
ter the lane change signal is turned off.)

● When the vehicle speed lowers to less than

approximately 45 MPH (70 km/h).

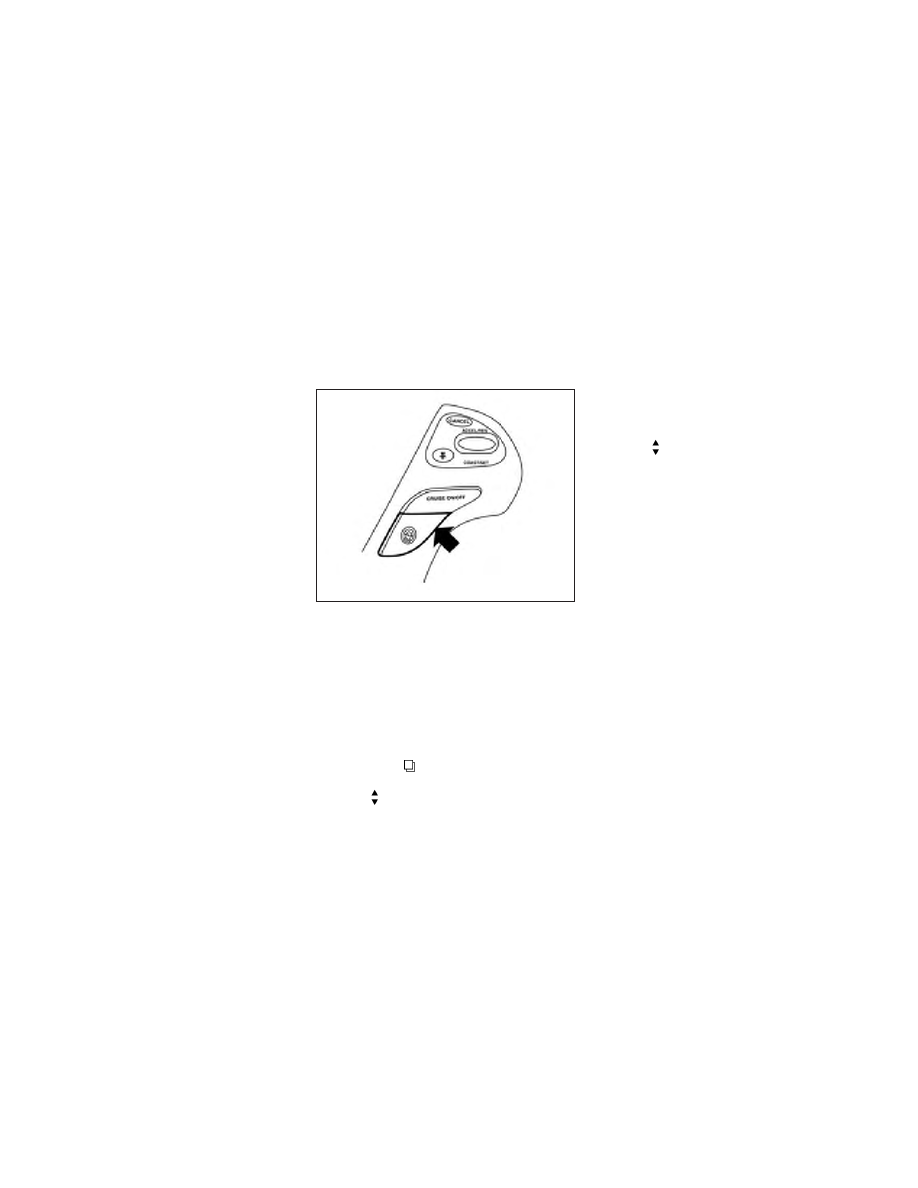

Dynamic driver assistance switch

LSD2039

5-28

Starting and driving

After the above conditions have finished and the
necessary operating conditions are satisfied, the
warning and assist functions will resume.

Condition B:

The assist function of the LDP system is not
designed to work under the following conditions
(warning is still functional):

● When the brake pedal is depressed.
● When the steering wheel is turned as far as

necessary for the vehicle to change lanes.

● When the accelerator pedal is depressed

while the brake control assist is provided.

● When the Intelligent Cruise Control (ICC)

approach warning occurs.

● When the hazard warning flashers are oper-

ated.

● When driving on a curve at high speed.

After the above conditions have finished and the
necessary operating conditions are satisfied, the
LDP brake control assist function will resume.

Condition C:

When the following messages appear in the me-
ter display, a chime will sound and the LDP
system will be turned off automatically.

“Unavailable
Road is slippery” :

● “Unavailable Road is slippery”:

When the VDC system (except TCS func-
tion) or ABS operates.

● “Unavailable VDC OFF”:

When the VDC system is turned off.

● “Unavailable Snow mode active”:

When the drive mode select switch is turned
to the SNOW mode.

Action to take:

When the above conditions no longer exist, turn
off the LDP system. Push the dynamic driver
assistance switch again to turn the LDP system
back on.

Temporary disabled status at high tem-
perature:

If the vehicle is parked in direct sunlight under
high temperature conditions (over approximately
104°F (40°C)) and then the LDP system is turned
on, the LDP system may be deactivated auto-
matically and the following message will appear
on the meter display.

“Unavailable High Cabin Temp. ”

When the interior temperature is reduced, the
system will resume operating automatically.

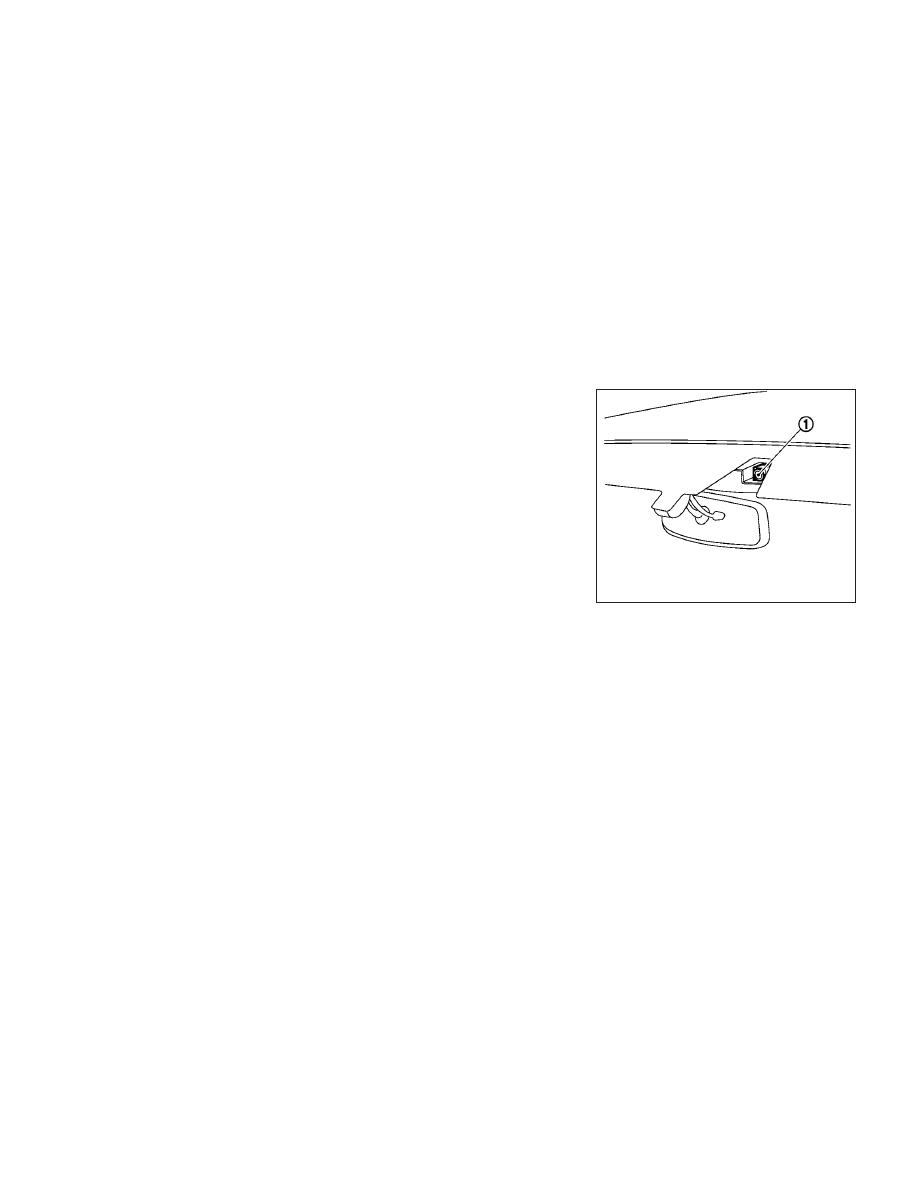

LANE CAMERA UNIT
MAINTENANCE

The lane camera unit

䊊

1

for the LDW/LDP sys-

tem is located above the inside mirror. To keep
the proper operation of the LDW/ LDP systems
and prevent a system malfunction, be sure to
observe the following:

● Always keep the windshield clean.
● Do not attach a sticker (including transpar-

ent material) or install an accessory near the
camera unit.

SSD0453

Starting and driving

5-29

● Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s capability of
detecting the lane markers.

● Do not strike or damage the areas around

the camera unit. Do not touch the camera
lens or remove the screw located on the
camera unit. If the camera unit is damaged
due to an accident, contact an INFINITI re-
tailer.

WARNING

● The radar sensors may not be able to

detect and activate BSW/BSI when cer-
tain objects are present such as::

– Several types of vehicles such as

motorcycles.

– Oncoming vehicles.

– Vehicles remaining in the detection

zone when you accelerate from a
stop. For additional information See
“BSW/BSI driving situations” in this
section.

– A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle. For additional
information see “BSW/BSI driving
situations” later in this section.

– A vehicle approaching rapidly from

behind. For additional information
see “BSW/BSI driving situations” in
this section.

– A vehicle which your vehicle over-

takes rapidly. For additional informa-
tion see “BSW/BSI driving situa-
tions” in this section.

● The radar sensors detection zone is de-

signed based on a standard lane width.
When driving in a wider lane, the radar
sensors may not detect vehicles in an
adjacent lane. When driving in a narrow
lane, the radar sensors may detect ve-
hicles driving two lanes away.

● The radar sensors are designed to ig-

nore most stationary objects, however
objects such as guardrails, walls, foli-
age and parked vehicles may occasion-
ally be detected. This is a normal oper-
ating condition.

● Severe weather or road spray condi-

tions may reduce the ability of the radar
to detect other vehicles.

● The camera may not detect lane mark-

ers in the following situations and the
BSI system may not operate properly.

– On roads where there are multiple

parallel lane markers; lane markers
that are faded or not painted clearly;
yellow painted lane markers; onstan-
dard lane markers; lane markers cov-
ered with water, dirt, snow, etc.

– On roads where discontinued lane

markers are still detectable.

BLIND SPOT WARNING (BSW) SYSTEM/BLIND SPOT
INTERVENTION™ (BSI) SYSTEM/BACK-UP COLLISION
INTERVENTION (BCI) SYSTEM (if so equipped)

5-30

Starting and driving

– On roads where there are sharp

curves.

– On roads where there are sharply

contrasting objects, such as shad-
ows, snow, water, wheel ruts, seams
or lines remaining after road repairs.

– On roads where the traveling lane

merges or separates.

– When the vehicle’s traveling direc-

tion does not align with the lane
markers.

– When traveling close to the vehicle in

front of you, which obstructs the lane
camera unit detection range.

– When rain, snow or dirt adheres to

the windshield in front of a lane cam-
era unit.

– When the headlights are not bright

due to dirt on the lens or if aiming is
not adjusted properly.

– When strong light enters a lane cam-

era unit. (e.g. light directly shines on
the front of the vehicle at sunrise or
sunset.)

– When a sudden change in brightness

occurs. (e.g. when the vehicle enters
or exits a tunnel or under a bridge.)

● Do not use the BSI system under the

following conditions because the sys-
tem may not function properly.

– During bad weather (e.g. rain, fog,

snow, wind, etc.)

– When driving on slippery roads, such

as on ice or snow, etc.

– When driving on winding or uneven

roads.

– When there is a lane closure due to

road repairs.

– When driving in a makeshift lane.

– When driving on roads where the

lane width is too narrow.

● Do not use the BSI systems under the

following conditions because the sys-
tem may not function properly.

–

When driving with a tire that is not

within normal tire conditions (e.g.
tire wear, low tire pressure, installa-
tion of spare tire, tire chains, non-
standard wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

● Do not use the BSI systems when tow-

ing a trailer.

● Excessive noise (e.g. audio system vol-

ume, open vehicle window) will inter-
fere with the chime sound, and it may
not be heard.

Starting and driving

5-31

THE BSW AND BSI SYSTEMS:

The Blind Spot Warning (BSW) and Blind Spot
Intervention (BSI) systems can help alert the
driver of other vehicles in adjacent lanes when
changing lanes.

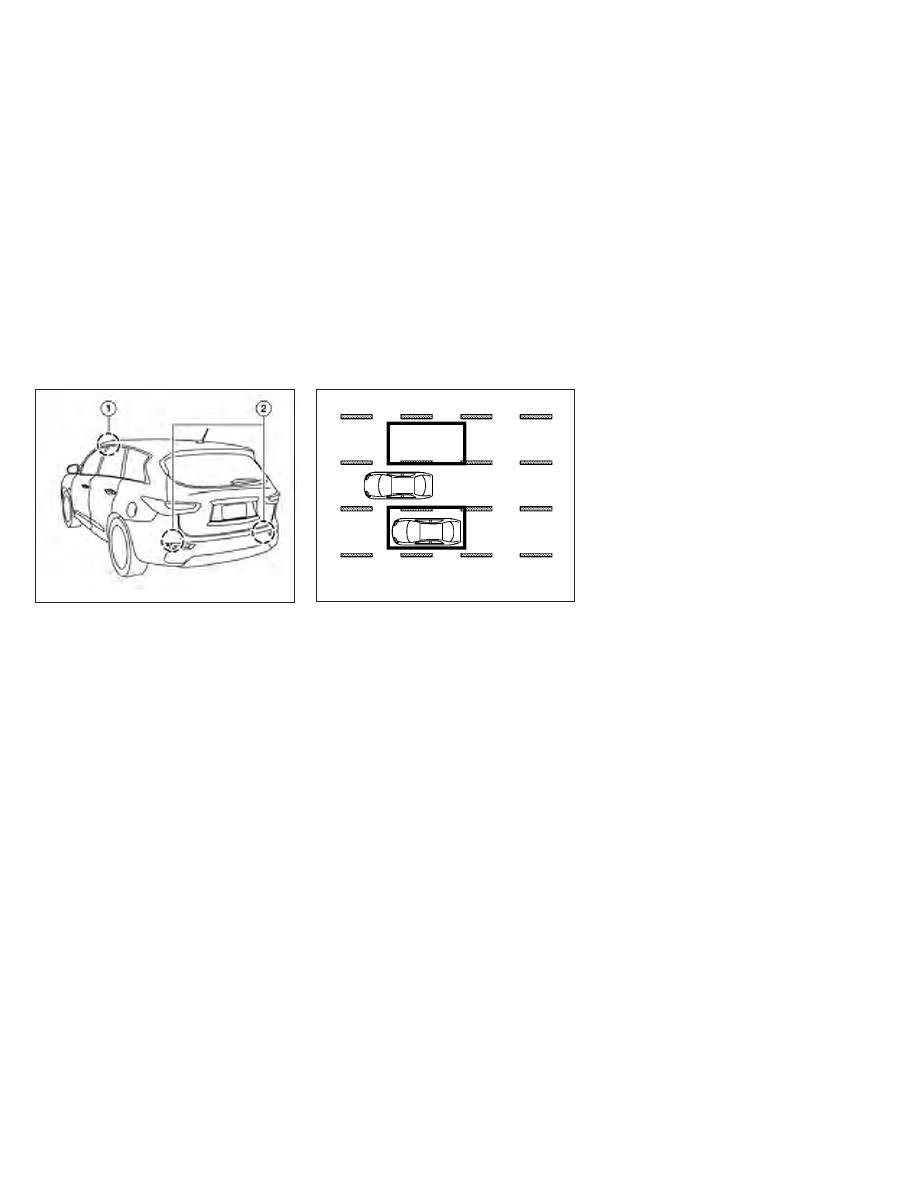

The BSW system uses radar sensors

䊊

2

in-

stalled near the rear bumper to detect other ve-
hicles beside your vehicle in an adjacent lane. In
addition to the radar sensors, the BSI system
uses a camera

䊊

1

installed behind the windshield

to monitor the lane markers of your traveling lane.

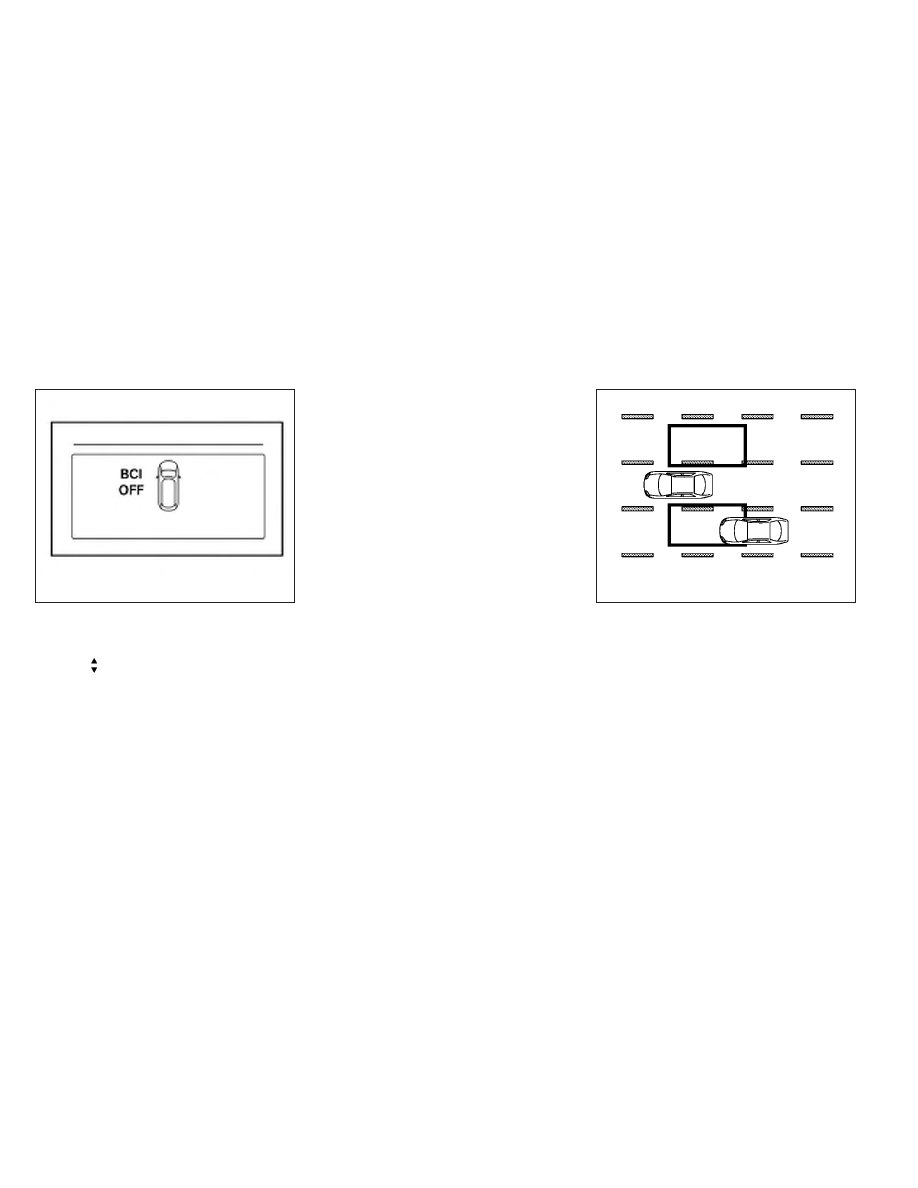

The radar sensors can detect vehicles on either
side of your vehicle within the detection zone
shown as illustrated. This detection zone starts
from the outside mirror of your vehicle and ex-
tends approximately 10 ft (3.0 m) behind the rear
bumper, and approximately 10 ft (3.0 m) side-
ways.

The BSW system operates above approximately
20 MPH (32 km/h). If the radar sensors detects
vehicles in the detection zone, the Blind spot
warning indicator light illuminates. If the driver
then activates the turn signal, the system chimes
a sound (twice) and the Blind spot warning indi-
cator light will flash.

The BSI system operates above approximately
37 MPH (60 km/h). If the radar detects a vehicle
in the detection zone and your vehicle is ap-
proaching the lane marker, the system chime a
sound (three times), the Blind spot warning indi-
cator light and slightly applies the brakes for a
moment on one side to help return the vehicle
back to the traveling lane.

LSD2018

Detection zone

SSD1030

5-32

Starting and driving

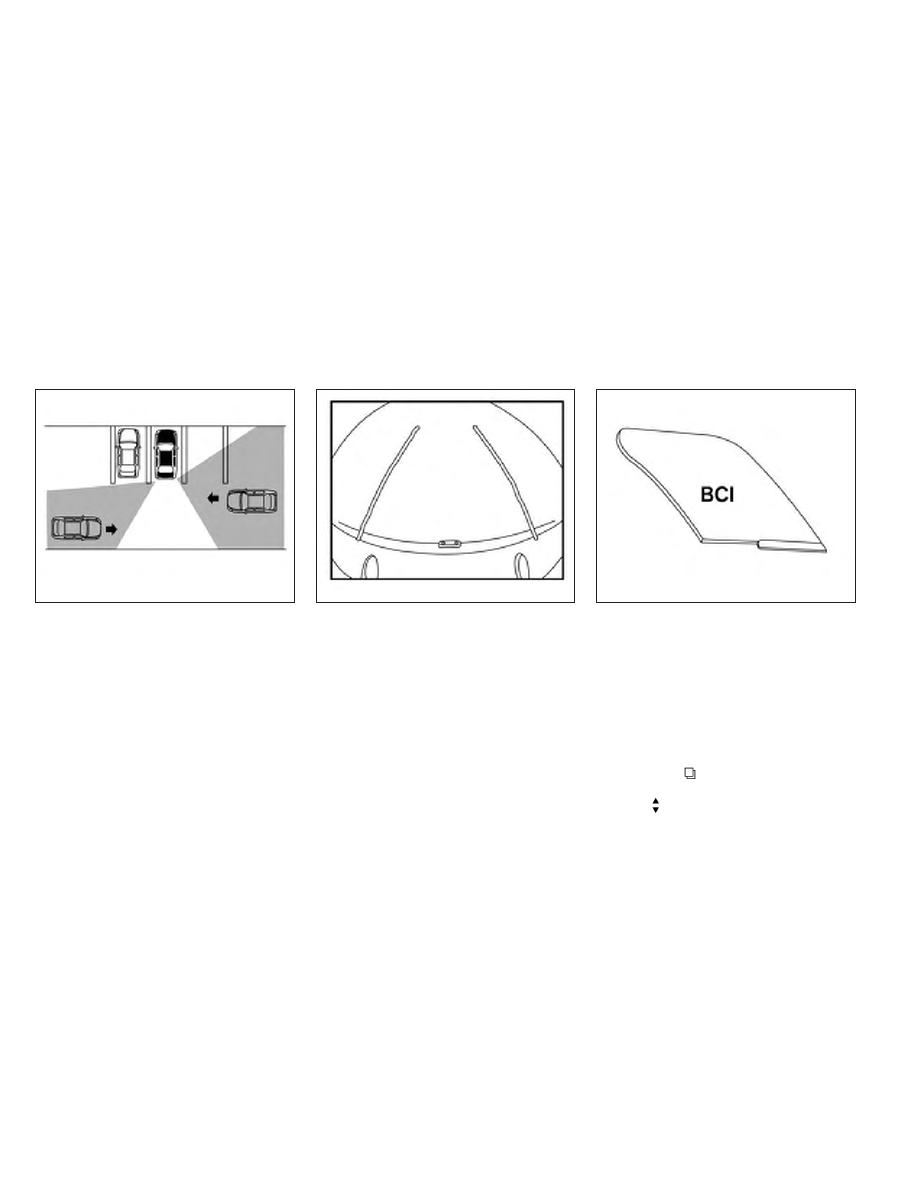

THE BCI SYSTEM

The BCI systems can help alert the driver of
approaching vehicles or rear objects when the
driver is backing out of a parking space.

When the shift position is R (Reverse) and the
vehicle speed is less than approximately 5 MPH
(8 km/h), the BCI system operates.

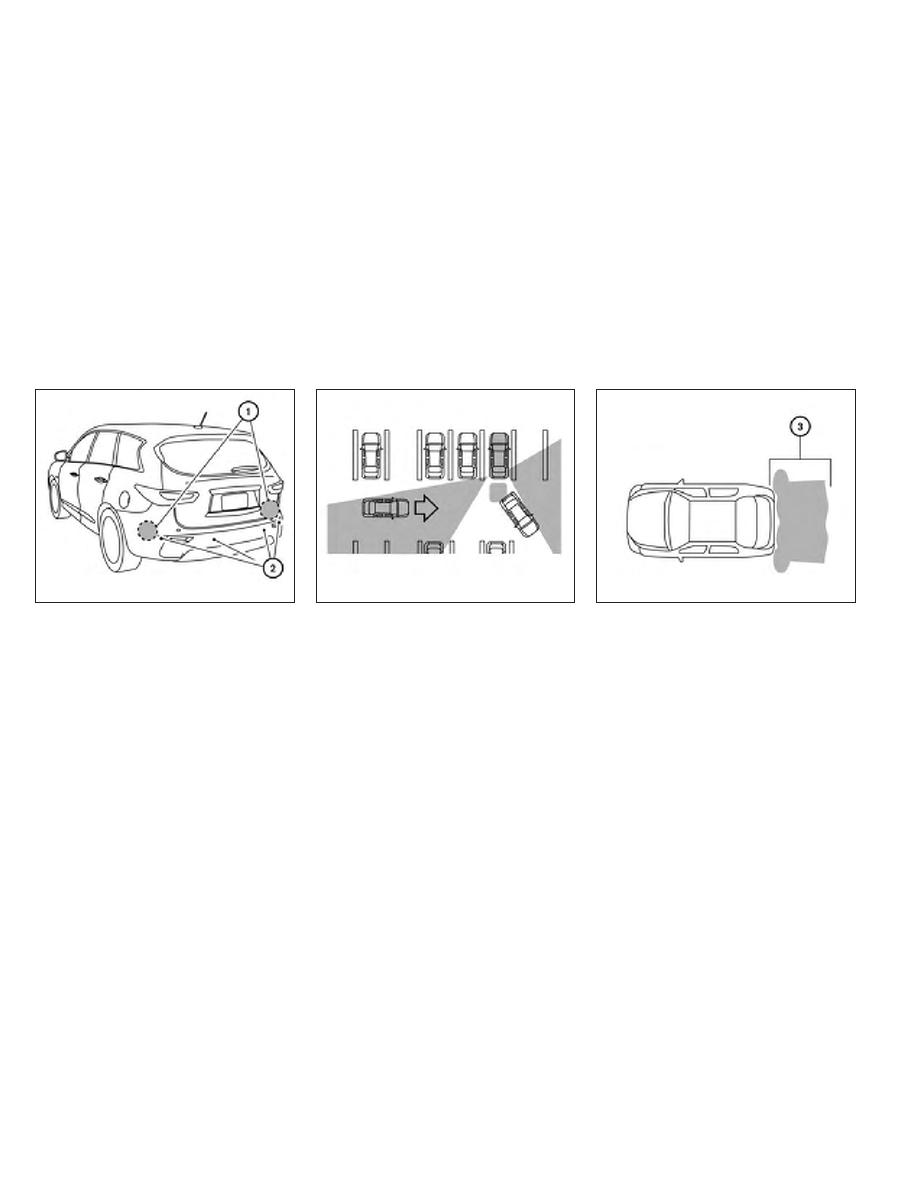

The BCI system uses radar sensors

䊊

1

installed

on both sides near the rear bumper to detect an
approaching vehicle and sonar sensors to detect
objects in the rear.

The radar sensors

䊊

1

detects the approaching

vehicle from up to approximately 15 m (49 ft.)
away. The sonar sensors

䊊

2

and detect a rear

obstacle at up to approximately 4.9 feet (1.5 m)

䊊

3

.

If the radar detects a vehicle approaching from
the side or the sonar detects close objects in the
rear, the system gives visual and audible warn-
ings, and applies the brake for a moment when
the vehicle is moving backwards. After the auto-
matic brake application, the driver must depress
the brake pedal to maintain brake pressure. If the
driver’s foot is on the accelerator pedal, the sys-
tem pushes the accelerator upward before apply-
ing the brake. If you continue to press the accel-
erator, the system will not engage the brake.

LSD2025

LSD2026

LSD2042

Starting and driving

5-33

WARNING

● The BSW and BSI systems are not a

replacement for proper driving proce-
dure and are not designed to prevent
contact with vehicles or objects. When
changing lanes, always use the side and
rear mirrors and turn and look in the
direction you will move to ensure it is
safe to change lanes. Never rely solely
on the BSW or BSI system.

● The BCI system is not a replacement for

proper driving procedure and is not de-
signed to prevent contact with vehicles
or objects. When backing out of parking
space, always use the side and rear
mirrors and turn and look in the direc-
tion you will move. Never rely solely on
the BCI system.

● There is a limitation to the detection

capability of the radar or the sonar. Us-
ing the BSI and BCI systems under
some road, ground, lane marker, traffic
or weather conditions could lead to im-
proper system operation. Always rely
on

your

own

operation

to

avoid

accidents.

BSW SYSTEM OPERATION

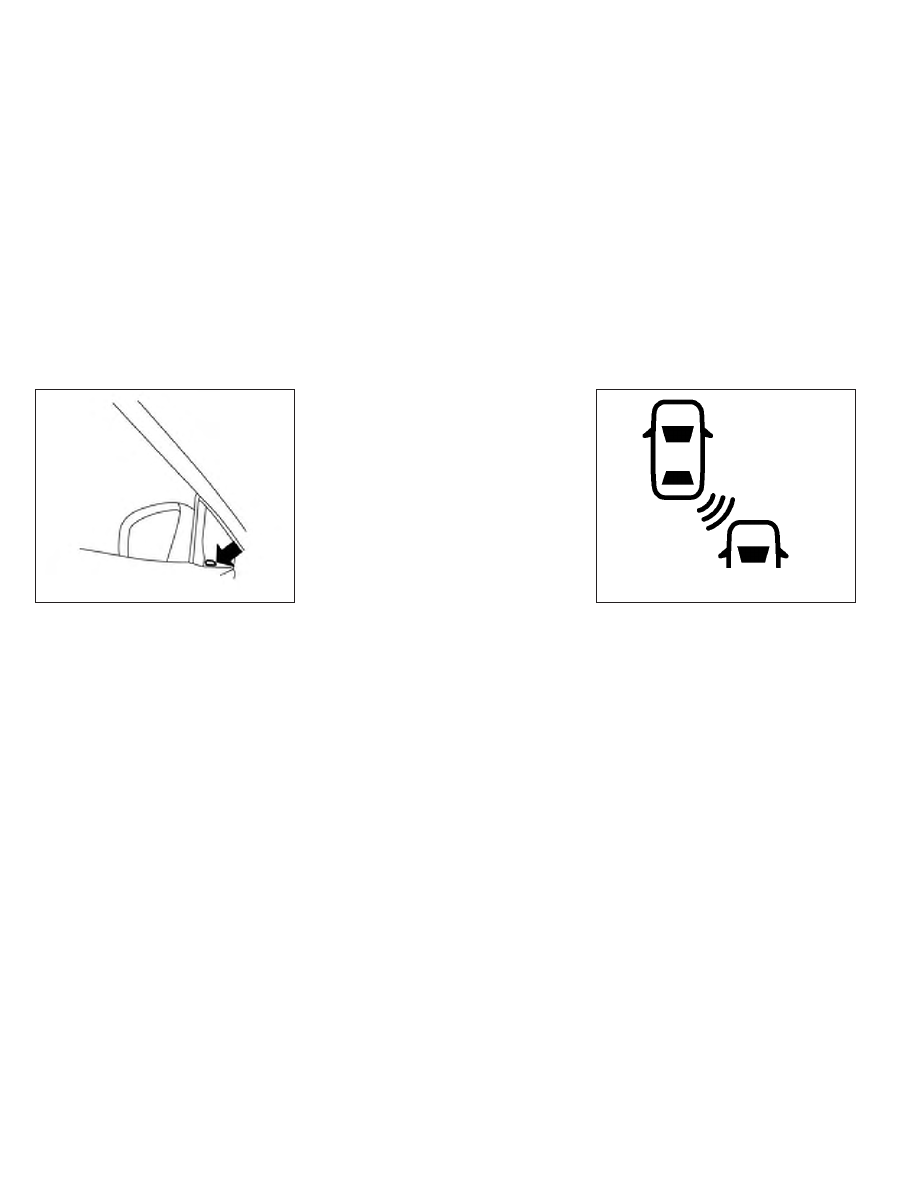

If the radar sensors detect vehicles in the detec-
tion zone, the Blind spot warning indicator light
located inside the outside mirrors illuminates. If
the turn signal is then activated, the system
chimes a sound (twice) and the Blind spot warn-
ing indicator light flashes. The Blind spot warning
indicator light continues to flash until the de-
tected vehicles leave the detection zone.

The Blind spot warning indicator lights illuminate
for a few seconds when the ignition switch is
placed in the ON position.

The brightness of the Blind spot warning indica-
tor lights is adjusted automatically depending on
the brightness of the ambient light.

A chime sounds if the radar sensors have already
detected vehicles when the driver activates the
turn signal. If a vehicle comes into the detection
zone after the driver activates the turn signal, then
only the Blind spot system indicator light flashes
and no chime sounds. See “BSW/BSI driving
situations” in this section.

LSD2053

5-34

Starting and driving

The BSW system automatically turns on every
time the engine is started, as long as it is acti-
vated using the settings menu on the meter dis-
play.

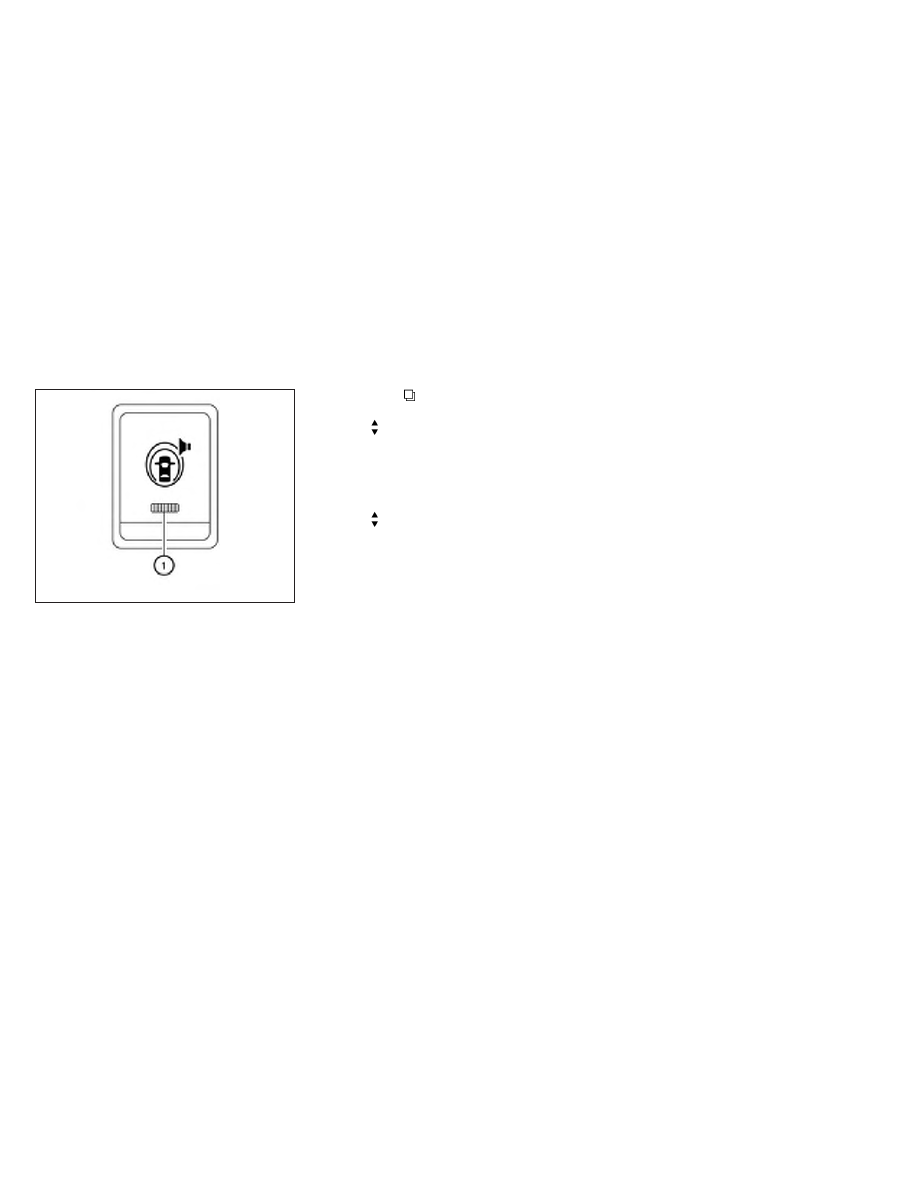

When the warning systems switch is turned off,
the indicator

䊊

1

on the switch is off. The indicator

will also be off if the BSW, the Lane Departure
Warning (LDW) and the Forward Collision Warn-
ing (FCW) systems are deactivated.

How to enable/disable the BSW
system

Perform the following steps to enable or disable
the BSW system.

1. Press the

button until “Settings” dis-

plays in the vehicle information display. Use
the

to select “Driver Assistance”.

Then press the ENTER button.

2. Select “Driver Aids”, and press the ENTER

button.

3. To set the BSW system to on or off, use

the

buttons to navigate in the menu

and use the ENTER button to select or
change an item:

● Select “Blind Spot” and press the ENTER

button.

– To turn on the warning, use the ENTER

button to check box for “Warning (BSW)”

– To turn on the system, use the ENTER

button to check box for “Assistance
(BSI)”

– Use the ENTER button to toggle through

the brightness choices — “Bright / STD
/Dark”

BSW temporarily not available

When the “Unavailable Side Radar Obstruction”
message will appear in the meter display, a chime
will sound, the warning systems switch indicator
will blink and the BSW system will be not avail-
able.

When the above condition no longer exist, the
BSW system will resume automatically. For addi-
tional information, see “Side radar maintenance”
in this section.

BSW malfunction

When the BSW system malfunctions, the system
will turn off automatically, a chime will sound and
the “Please see owner’s manual” will appear in
the meter display.

Action to take:
Stop the vehicle in a safe location, turn the engine
off and restart the engine. If the message contin-
ues to appear, have the system checked by an
INFINITI retailer.

LSD2015

Starting and driving

5-35

BSI SYSTEM OPERATION

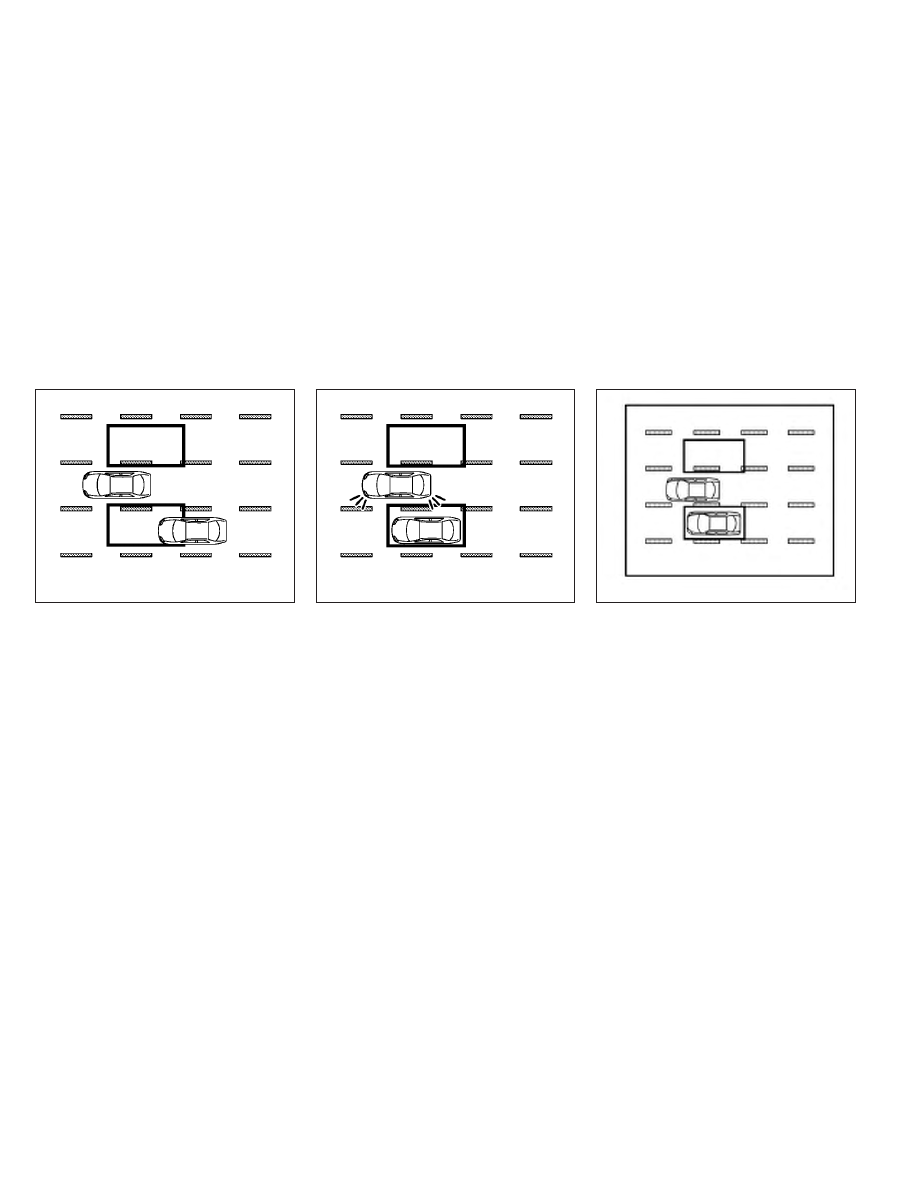

If the radar sensors detect vehicles in the detec-
tion zone, the Blind spot warning indicator light
located near the outside mirrors illuminates. If
your vehicle is approaching a lane marker, the
system chimes a sound (three times) and the
Blind spot warning indicator light flashes. Then
the system applies the brakes on one side of the
vehicle for a moment to help return the vehicle
back to the center of the lane. BSI operates
regardless of turn signal usage.

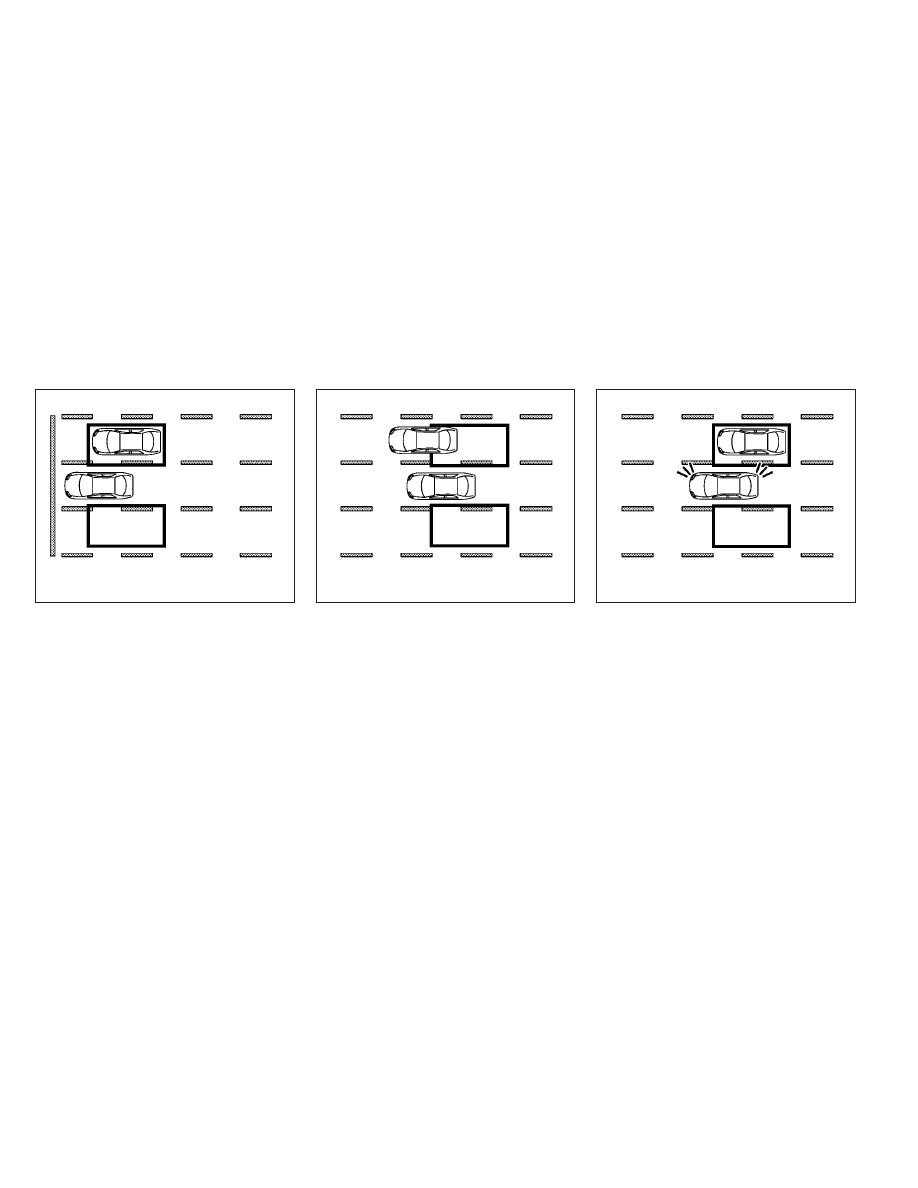

NOTE:

Warning and brake control will only be
activated if the Blind spot warning indica-
tor light is already illuminated when your
vehicle approaches a lane marker. If an-
other vehicle comes into the detection
zone after your vehicle has crossed a lane
marker, no warning or brake control will be
activated. For additional information see
“BSW/BSI driving situations” in this sec-
tion. The BSI system is typically activated
earlier than the Lane Departure Prevention
(LDP) system when your vehicle is ap-
proaching a lane marker.

The BSI system turns on when the dynamic driver
assistance switch on the steering wheel is
pushed when the “Blind Spot Intervention” is
enabled in the settings menu on the meter dis-
play. The BSI ON indicator light (green) on the
instrument panel illuminates when the BSI sys-
tem is turned on.

The BSI system provides a chime and turns on or
flashes the Blind spot warning indicator light
even if the BSW system is off.

How to enable/disable the BSI system

Perform the following steps to enable or disable
the BSI system.

LSD2053

SSD1029

5-36

Starting and driving

1. Press the

button until “Settings” dis-

plays in the vehicle information display. Use
the

to select “Driver Assistance”.

Then press the ENTER button.

2. Select “Driver Aids”, and press the ENTER

button.

3. To set the BSI system to on or off, use

the

buttons to navigate in the menu

and use the ENTER button to select or
change an item:

● Select “Blind Spot” and press the ENTER

button.

– To turn on the warning, use the ENTER

button to check box for “Warning (BSW)”

– To turn on the system, use the ENTER

button to check box for “Assistance
(BSI)”

– Use the ENTER button to toggle through

the brightness choices — “Bright / STD
/Dark”

BSI temporarily not available

When any of the following messages appear on
the meter display, a chime will sound and the BSI
system will be turned off automatically.

● “Unavailable Road is slippery” :

When the VDC system (except traction con-
trol system function) or ABS operates.

● “Unavailable VDC OFF” :

When the VDC system is turned off.

● “Unavailable Snow mode active” :

When the drive mode select switch is turned
to the SNOW mode.

● “Unavailable High Cabin Temp. ” :

When the camera detects that the interior
temperature is high (over approximately
104°F (40°C)).

● “Unavailable Side Radar Obstruction” :

When side radar blockage is detected.

Turn off the BSI system and turn it on again when
the above conditions no longer exist.

BSI malfunction

When the BSI system malfunctions, it will be
turned off automatically, a chime will sound and
the BSI system warning light (orange) will illumi-
nate.

Action to take:
Stop the vehicle in a safe location, turn the engine
off and restart the engine. If the warning light
(orange) continues to illuminate, have the system
checked by an INFINITI retailer.

SSD0938

Starting and driving

5-37

BCI SYSTEM OPERATION

WARNING

The radar sensors may not be able to
detect certain objects such as:

– Pedestrians, bicycles, animals

– A vehicle that passing at speeds

greater than approximately 15 MPH
(24 km/h)

The radar sensors may not detect ap-
proaching vehicles in certain situations:

– When the vehicle parked aside ob-

struct the beam of the radar sensor.

– When the vehicle is parked in an

angled parking space.

– When the vehicle is parked on the

inclined ground.

– When the vehicle turns around into

your vehicle’s aisle.

– When the angle formed by your ve-

hicle and approaching vehicle is
small

Severe weather or road spray conditions
may reduce the ability of the radar to de-
tect other vehicles.

The sonar sensor may not detect:

– Small or moving objects

– Wedge-shaped objects

– Object close to the bumper (less than

approximately 1 ft. (30 cm)) - Thin
objects such as rope, wire and chain,
etc.

LSD2052

5-38

Starting and driving

The brake engagement by the BCI system
is not as effective on a slope, as it is on flat
ground. When on a steep slope, the sys-
tem may not function properly.

Do not use the BCI systems under the
following conditions because the system
may not function properly.

– When driving with a tire that is not

within normal tire conditions (e.g.
tire wear, low tire pressure, installa-
tion of spare tire, tire chains, non-
standard wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

Do not use the BCI systems when towing a
trailer.

Excessive noise (e.g. audio system vol-
ume, open vehicle window) will interfere
with the chime sound, and it may not be
heard.

When the shift selector is placed in R (Reverse)
position, the BCI ON appears in the meter dis-
play.

If the radar detects an approaching vehicle from
the side, the system chimes a sound (single
beep), the Blind spot warning indicator light on
the side the approaching vehicle flashes and a
yellow rectangular frame appears in the display.

NOTE:

● In the case of several vehicles approaching

in a row or in the opposite direction, a chime
may not be issued to the BCI system after
the first vehicle passes the sensors.

● When the sonar system sounds a tone, the

BCI system does not chime this sound
(single beep).

LSD2027

LSD2043

Starting and driving

5-39

A red frame will appear in the center display, the
system will chime 3 times and the brakes will be
applied for a moment, if an approaching vehicle is
detected when your vehicle is backing up. After
the automatic brake application, the driver must
depress the brake pedal to maintain brake pres-
sure.

If the driver’s foot is on the accelerator pedal, the
system moves the accelerator pedal upward be-
fore the braking is applied. If you continue to
press the accelerator, the system will not engage
the brakes.

NOTE:

The system does not operate if the object is
very close to the bumper.

The BCI system automatically turns on every time
the engine is started.

The BCI system is turned off temporarily by push-
ing the BCI switch. The BCI OFF display appears
on the meter display. When the shift selector is
placed to the R (Reverse) position again the BCI
system is turned on.

The BCI system can be turned off permanently by
setting in the meter display.

1. Press the

button until “Settings” dis-

plays in the vehicle information display. Use
the

to select “Driver Assistance”.

Then press the ENTER button.

LSD2044

LSD2045

LSD2030

5-40

Starting and driving

2. Select “Back-up Collision Interv.”, and press

the ENTER button.

3. To set the BCI system to on or off, use

the

buttons to navigate in the menu

and use the ENTER button to select or
change an item.

BCI temporarily not available

When the following message is appeared on the
meter display, a chime will sound, the BCI system
will be turned off automatically.

● “Unavailable High Accelarator Temp. ” :

When the accelerator pedal actuator de-
tects that the internal motor temperature is
high (over approximately 212°F (100°C)).

● “Unavailable Side Radar Obstruction” :

When side radar blockage is detected.

Turn off the BCI system and turn it on again when
the above conditions no longer exist.

BCI malfunction

When the BCI system malfunction, they will be
turned off automatically, a chime will sound and
the BCI system warning light (orange) will illumi-
nate.

Action to take:
Stop the vehicle in a safe location, turn the engine
off and restart the engine. If the warning light
(orange) continues to illuminate, have the system
checked by an INFINITI retailer.

BSW/BSI DRIVING SITUATIONS

Another vehicle approaching from
behind

LSD2046

SSD1026

Starting and driving

5-41

The Blind spot warning indicator light illuminates
if a vehicle enters the detection zone from behind
in an adjacent lane.

However, if the overtaking vehicle is traveling
much faster than your vehicle, the indicator light
may not illuminate before the detected vehicle is
beside your vehicle. Always use the side and rear
mirrors and turn and look in the direction your
vehicle will move to ensure it is safe to change
lanes.

If the driver activates the turn signal, then the
system chimes a sound (twice) and the Blind
spot warning indicator light flashes.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the
Blind spot warning indicator light will flash
but no chime will sound when the other
vehicle is detected.

If the BSI system is on and your vehicle is ap-
proaching a lane marker, the system chimes a
sound (three times), and the Blind spot warning
indicator light flashes. Then the BSI system
slightly applies the brakes on one side to help
return the vehicle back to the center of the driving
lane.

SSD1026

SSD1031

LSD2048

5-42

Starting and driving

NOTE:

If you accelerate from a stop with a vehicle
in the detection zone, the other vehicle may
not be detected.

Overtaking other vehicles

The Blind spot warning indicator light illuminates
if you overtake a vehicle and that vehicle stays in
the detection zone for approximately 3 seconds.

The radar sensors may not detect slower moving
vehicles if they are passed quickly.

If the driver activates the turn signal while another
vehicle is in the detection zone, then the system
chimes a sound (twice) and the Blind spot warn-
ing indicator light flashes.

SSD1032

SSD1033

SSD1034

Starting and driving

5-43
