5-30

Starting and driving

Temporary disabled status at high tem-
perature:

If the vehicle is parked in direct sunlight
under high temperature conditions (over
approximately 104

8F (408C)) and then the

LDP system is turned on, the LDP system
may be deactivated automatically. The lane
departure warning light (orange) will blink.

When the interior temperature is reduced,
turn off the LDP system by pushing the
dynamic driver assistance switch. Push the
dynamic driver assistance switch again to
turn the LDP system back on.

SSD0453

Lane camera unit maintenance

The lane camera unit

*

1

for the LDW/LDP

system is located inside the map light
cover. To keep the proper operation of the
LDW/LDP systems and prevent a system
malfunction, be sure to observe the follow-
ing:
. Always keep the windshield clean.
. Do not attach a sticker (including

transparent material) or install an
accessory near the camera unit.

. Do not place reflective materials, such

as white paper or a mirror, on the
instrument panel. The reflection of

sunlight may adversely affect the cam-
era unit

’s capability of detecting the

lane markers.

. Do not strike or damage the areas

around the camera unit. Do not touch
the camera lens or remove the screw
located on the camera unit. If the
camera unit is damaged due to an
accident, contact an INFINITI retailer.

The Blind Spot Warning (BSW) and Blind
Spot Intervention

TM

systems can help alert

the driver of other vehicles in adjacent
lanes when changing lanes.

JVS0098X

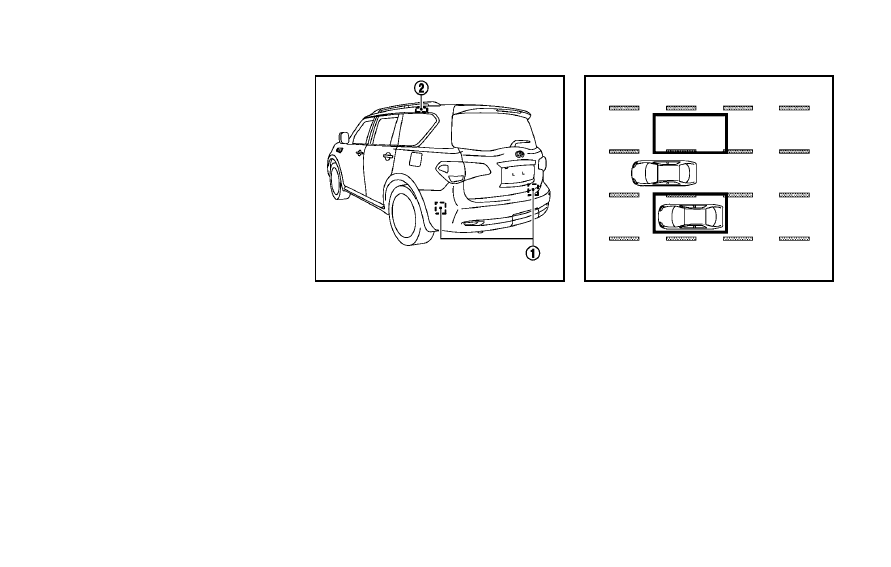

The BSW system uses radar sensors

*

1

installed near the rear bumper to detect
other vehicles beside your vehicle in an
adjacent lane. In addition to the radar
sensors, the Blind Spot Intervention

TM

system uses a camera

*

2

installed behind

the windshield to monitor the lane markers
of your traveling lane.

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the
detection zone shown as illustrated. This
detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3.0 m) behind the rear
bumper, and approximately 10 ft (3.0 m)
sideways.

The BSW system operates above approxi-
mately 20 MPH (32 km/h). If the radar
sensors detect a vehicle in the detection
zone, the BSW/Blind Spot Intervention

TM

indicator light illuminates. If the driver
then activates the turn signal, a chime will
sound twice and the BSW/Blind Spot

Starting and driving

5-31

BLIND SPOT WARNING (BSW) SYSTEM/
BLIND SPOT INTERVENTION

TM

SYSTEM (if

so equipped)

5-32

Starting and driving

Intervention

TM

indicator light will flash.

The Blind Spot Intervention

TM

system

operates above approximately 37 MPH
(60 km/h). If the system detects a vehicle
in the detection zone and your vehicle is
approaching the lane marker, the Blind
Spot Intervention

TM

system provides an

audible warning (three times), flashes the
BSW/Blind Spot Intervention

TM

indicator

light and slightly applies the brakes for a
short period of time on one side to help
return the vehicle back to the traveling
lane. The Blind Spot Intervention

TM

system

provides an audible warning and turns on
or flashes the BSW/Blind Spot Interven-
tion

TM

indicator light even if the BSW

system is off.

WARNING

. The BSW and Blind Spot Intervention

TM

systems are not a replacement for proper
driving procedure and are not designed
to prevent contact with vehicles or
objects. When changing lanes, always
use the side and rear mirrors and turn
and look in the direction you will move
to ensure it is safe to change lanes.
Never rely solely on the BSW or Blind

Spot Intervention

TM

system.

. Using the Blind Spot Intervention

TM

system under some road, lane marker
or weather conditions could lead to
improper system operation. Always rely
on your own steering and braking
operation to avoid accidents.

. The BSW and Blind Spot Intervention

TM

systems may not provide a warning or
brake control for vehicles that pass
through the detection zone quickly.

SSD1086

BSW/Blind Spot Intervention

TM

indicator

light

BSW SYSTEM OPERATION

If the radar sensors detect vehicles in the
detection zone, the BSW/Blind Spot Inter-
vention

TM

indicator light located inside the

outside mirrors illuminates. If the turn
signal is then activated, the BSW/Blind
Spot Intervention

TM

indicator light flashes

and a chime sounds twice. The indicator
light continues to flash until the detected
vehicles leave the detection zone.

The BSW/Blind Spot Intervention

TM

indica-

tor lights illuminate for a few seconds
when the ignition switch is pushed to the

ON position.

The brightness of the BSW/Blind Spot
Intervention

TM

indicator lights is adjusted

automatically depending on the brightness
of the ambient light.

A chime sounds if the radar sensors have
already detected vehicles when the driver
activates the turn signal. If a vehicle comes
into the detection zone after the driver
activates the turn signal, then only the
BSW/Blind Spot Intervention

TM

indicator

light flashes and no chime sounds. (See
“BSW/Blind Spot Intervention

TM

driving

situations

” later in this section.)

SIC4335

Warning systems switch

The warning systems switch is used to turn
on and off the BSW system when it is
activated using the settings menu on the
center display. See

“How to enable/disable

the BSW system using the settings menu

”

later in this section.

When the warning systems switch is turned
off, the indicator

*

1

on the switch is off.

The indicator will also be off if the BSW, the
Lane Departure Warning (LDW) and the
Forward Collision Warning (FCW) systems
are deactivated.

For the LDW and FCW systems, see

“Lane

Departure Warning (LDW)/Prevention (LDP)

system

” earlier in this section and

“Forward Collision Warning (FCW) system”
later in this section.

Starting and driving

5-33

5-34

Starting and driving

SSD0959

SSD1102

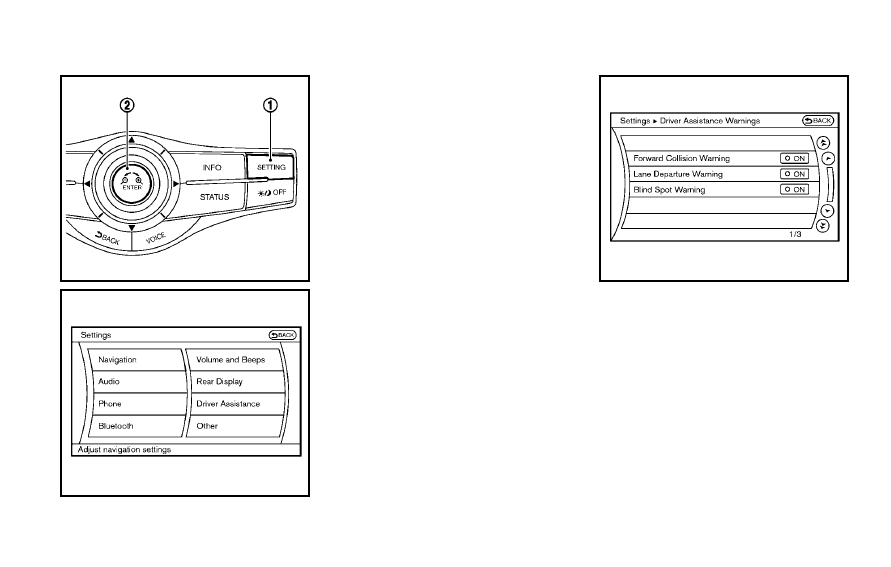

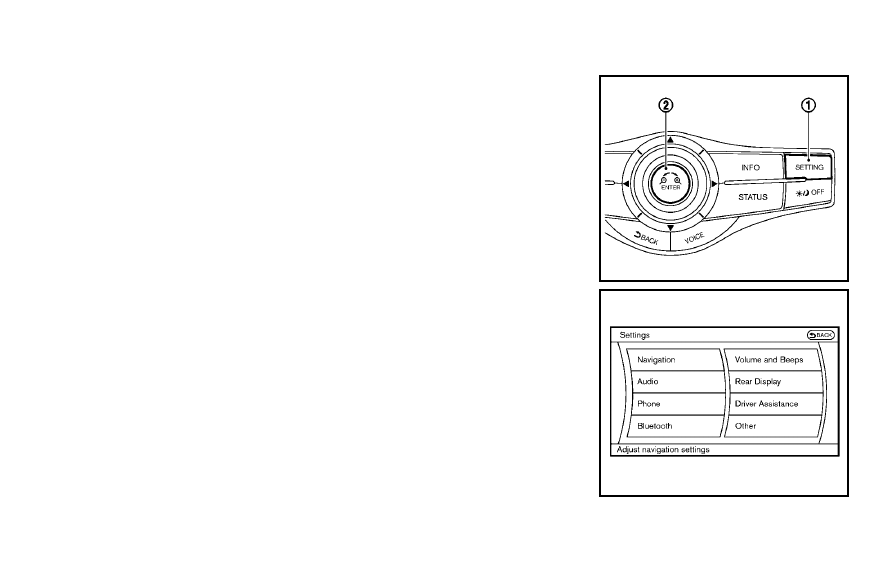

How to enable/disable the BSW
system using the settings menu

Perform the following steps to enable or
disable the BSW system.

1. Push the SETTING

*

1

button and high-

light the

“Driver Assistance” key on the

display using the INFINITI controller.
Then push the ENTER

*

2

button.

2. Highlight the

“Driver Assistance Warn-

ings

” key, and push the ENTER

*

2

button.

JVS0080X

3. Highlight the

“Blind Spot Warning” key,

select ON (enabled) or OFF (disabled)
and push the ENTER

*

2

button.

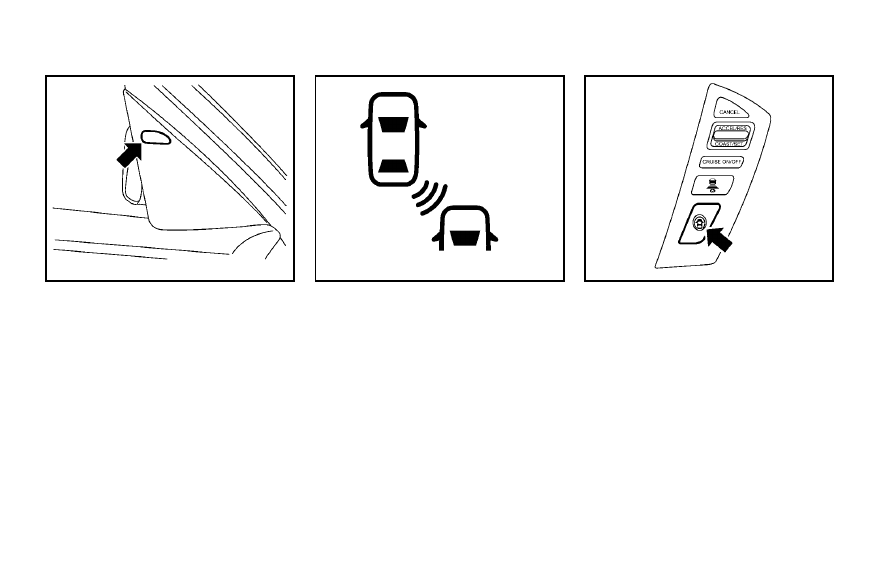

SSD1086

BSW/Blind Spot Intervention

TM

indicator

light

SSD1029

Blind Spot Intervention

TM

ON indicator

light (green)

SSD0957

Dynamic driver assistance switch

BLIND SPOT INTERVENTION

TM

SYS-

TEM OPERATION

If the radar sensors detect vehicles in the
detection zone, the BSW/Blind Spot Inter-
vention

TM

indicator light located inside the

outside mirrors illuminates. If your vehicle
is approaching a lane marker, the BSW/
Blind Spot Intervention

TM

indicator light

flashes and an audible warning will sound
three times. Then the system applies the
brakes on one side of the vehicle for a
short period of time to help return the
vehicle back to the center of the lane. Blind
Spot Intervention

TM

operates regardless of

Starting and driving

5-35

5-36

Starting and driving

turn signal usage.

NOTE:
. Warning and brake control will only be

activated if the BSW/Blind Spot Inter-
vention

TM

indicator light is already

illuminated when your vehicle ap-
proaches a lane marker. If another
vehicle comes into the detection zone
after your vehicle has crossed a lane
marker, no warning or brake control
will be activated. (See

“BSW/Blind

Spot Intervention

TM

driving situations

”

later in this section.)

. The Blind Spot Intervention

TM

system is

typically activated earlier than the
Lane Departure Prevention (LDP) sys-
tem when your vehicle is approaching
a lane marker.

The Blind Spot Intervention

TM

system turns

on when the dynamic driver assistance
switch on the steering wheel is pushed
when the

“Blind Spot Intervention” is

enabled in the settings menu on the center
display. The Blind Spot Intervention

TM

ON

indicator light (green) on the instrument
panel illuminates when the Blind Spot
Intervention

TM

system is turned on.

The Blind Spot Intervention

TM

system

provides an audible warning and flashes
the indicator light when Blind Spot Inter-
vention

TM

is activated even if the BSW

system is off.

SSD0959

SSD1102

How to enable/disable the Blind
Spot Intervention

TM

system using

the setting menu

Perform the following steps to enable or
disable the Blind Spot Intervention

TM

system.

1. Push the SETTING

*

1

button and high-

light the

“Driver Assistance” key on the

display using the INFINITI controller.
Then push the ENTER

*

2

button.

2. Highlight the

“Dynamic Assistance Set-

tings

” key, and push the ENTER

*

2

button.

SSD1002

3. Highlight the

“Blind Spot Intervention”

key, select ON (enabled) or OFF (dis-
abled) and push the ENTER

*

2

button.

For the LDP and DCA systems, see

“Lane

Departure Prevention (LDP) system

” earlier

in this section and

“Distance Control Assist

(DCA) system

” later in this section.

WARNING

. Do not use the Blind Spot Intervention

TM

system under the following conditions
because the system may not function
properly.

— During bad weather (for example

rain, fog, snow, wind, etc.)

— When driving on slippery roads,

such as on ice or snow, etc.

— When driving on winding or uneven

roads.

— When there is a lane closure due to

road repairs.

— When driving in a makeshift lane.
— When driving on roads where the

lane width is too narrow.

— When driving with a tire that is not

within normal tire conditions (for
example tire wear, low tire pressure,
installation of spare tire, tire chains,
non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

. Do not use the BSW or Blind Spot

Intervention

TM

systems when towing a

trailer.

. Excessive noise (for example audio

system volume, open vehicle window)
will interfere with the chime sound, and

Starting and driving

5-37

5-38

Starting and driving

it may not be heard.

. The radar sensors may not be able to

detect and activate Blind Spot Inter-
vention

TM

/BSW when certain objects

are present such as:
— Pedestrians, bicycles, animals
— Several types of vehicles such as

motorcycles

— Oncoming vehicles
— Vehicles remaining in the detection

zone when you accelerate from a
stop
(See

“BSW/Blind Spot Interven-

tion

TM

driving situations

” later in

this section)

— A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle
(See

“BSW/Blind Spot Interven-

tion

TM

driving situations

” later in

this section)

— A vehicle approaching rapidly from

behind.
(See

“BSW/Blind Spot Interven-

tion

TM

driving situations

” later in

this section)

— A vehicle which your vehicle over-

takes rapidly.

(See

“BSW/Blind Spot Interven-

tion

TM

driving situations

” later in

this section)

. Severe weather or road spray condi-

tions may reduce the ability of the
radar to detect other vehicles.

. The radar sensors detection zone is

designed based on a standard lane
width. When driving in a wider lane, the
radar sensors may not detect vehicles
in an adjacent lane. When driving in a
narrow lane, the radar sensors may
detect vehicles driving two lanes away.

. The radar sensors are designed to

ignore most stationary objects, how-
ever objects such as guardrails, walls,
foliage and parked vehicles may occa-
sionally be detected. This is a normal
operating condition.

. The camera may not detect lane mar-

kers in the following situations and the
Blind Spot Intervention

TM

system may

not operate properly.
— On roads where there are multiple

parallel lane markers; lane markers
that are faded or not painted clearly;
yellow painted lane markers; non-
standard lane markers; lane mar-
kers covered with water, dirt, snow,

etc.

— On roads where discontinued lane

markers are still detectable.

— On roads where there are sharp

curves.

— On roads where there are sharply

contrasting objects, such as sha-
dows, snow, water, wheel ruts,
seams or lines remaining after road
repairs.

— On roads where the traveling lane

merges or separates.

— When the vehicle’s traveling direc-

tion does not align with the lane
markers.

— When traveling close to the vehicle

in front of you, which obstructs the
lane camera unit detection range.

— When rain, snow or dirt adheres to

the windshield in front of a lane
camera unit.

— When the headlights are not bright

due to dirt on the lens or if aiming is
not adjusted properly.

— When strong light enters a lane

camera unit. (for example light
directly shines on the front of the
vehicle at sunrise or sunset.)

— When a sudden change in bright-

ness occurs. (for example when the
vehicle enters or exits a tunnel or
under a bridge.)

SSD1026

BSW/BLIND SPOT INTERVENTION

TM

DRIVING SITUATIONS

Another vehicle approaching from
behind

The BSW/Blind Spot Intervention

TM

indica-

tor light illuminates if a vehicle enters the
detection zone from behind in an adjacent
lane.

However, if the overtaking vehicle is
traveling much faster than your vehicle,
the indicator light may not illuminate
before the detected vehicle is beside your
vehicle. Always use the side and rear
mirrors and turn and look in the direction

your vehicle will move to ensure it is safe
to change lanes.

Starting and driving

5-39

5-40

Starting and driving

SSD1031

If the driver activates the turn signal, then
the BSW/Blind Spot Intervention

TM

indica-

tor light flashes and a chime will sound
twice.

NOTE:

If the driver activates the turn signal
before a vehicle enters the detection zone,
the BSW/Blind Spot Intervention

TM

indica-

tor light will flash but no chime will sound
when the other vehicle is detected.

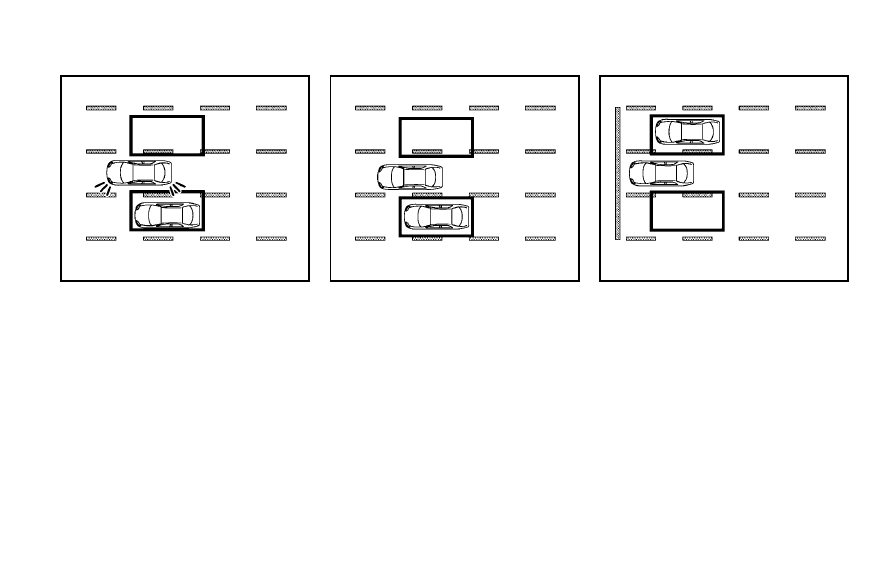

SSD1044

If the Blind Spot Intervention

TM

system is

on and your vehicle is approaching a lane
marker, the BSW/Blind Spot Intervention

TM

indicator light flashes and a chime will
sound three times. Then the Blind Spot
Intervention

TM

system slightly applies the

brakes on one side to help return the
vehicle back to the center of the driving
lane.

SSD1032

NOTE:

If you accelerate from a stop with a vehicle
in the detection zone, the other vehicle
may not be detected.

SSD1033

Overtaking other vehicles

The BSW/Blind Spot Intervention

TM

indica-

tor light illuminates if you overtake a
vehicle and that vehicle stays in the
detection zone for approximately 3 sec-
onds.

The radar sensors may not detect slower
moving vehicles if they are passed quickly.

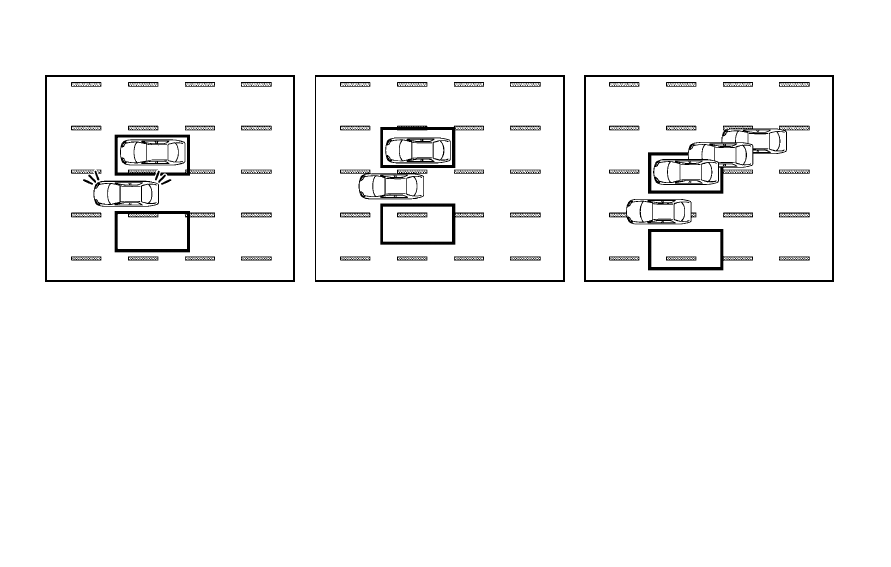

SSD1034

If the driver activates the turn signal while
another vehicle is in the detection zone,
then the BSW/Blind Spot Intervention

TM

indicator light flashes and a chime will
sound twice.

SSD1093

If the Blind Spot Intervention

TM

system is

on and your vehicle approaches a lane
marker while another vehicle is in the
detection zone, the BSW/Blind Spot Inter-
vention

TM

indicator light flashes and a

chime will sound three times. Then, the
Blind Spot Intervention

TM

system slightly

applies the brakes on one side to help
return the vehicle back to the center of the
driving lane.

Starting and driving

5-41

5-42

Starting and driving

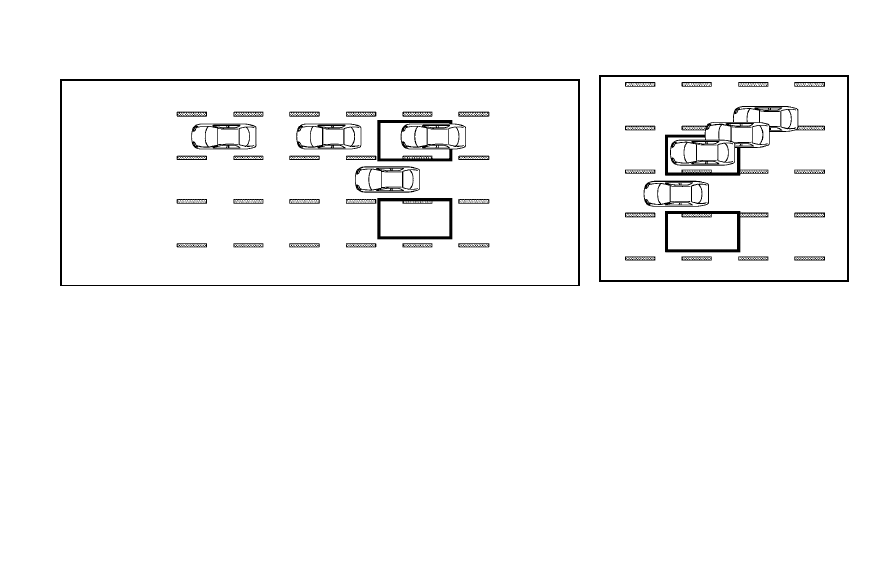

SSD1036

NOTE:

When overtaking several vehicles in a row,
the vehicles after the first vehicle may not
be detected if they are traveling close
together.

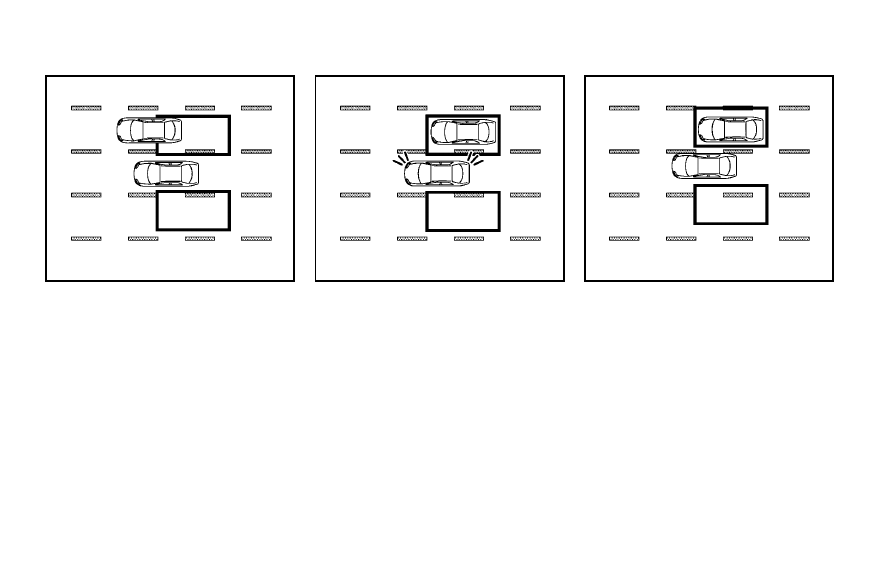

SSD1037

Entering from the side

The BSW/Blind Spot Intervention

TM

indica-

tor light illuminates if a vehicle enters the
detection zone from either side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed
as your vehicle when it enters the detec-
tion zone.

SSD1038

If the driver activates the turn signal, then
the BSW/Blind Spot Intervention

TM

indica-

tor light flashes and a chime will sound
twice.

NOTE:

If the driver activates the turn signal
before a vehicle enters the detection zone,
the BSW/Blind Spot Intervention

TM

indica-

tor light will flash but no chime will sound
when another vehicle is detected.

SSD1094

If the Blind Spot Intervention

TM

system is

on and your vehicle approaches the lane
marker while another vehicle is in the
detection zone, the BSW/Blind Spot Inter-
vention

TM

indicator light flashes and a

chime will sound three times. Then, the
Blind Spot Intervention

TM

system slightly

applies the brakes on one side to help
return the vehicle back to the center of the
driving lane.

SSD1040

NOTE:
. The Blind Spot Intervention

TM

system

will not operate if your vehicle is on a
lane marker when another vehicle
enters the detection zone. In this case
only the BSW system operates.

. Blind Spot Intervention

TM

braking will

not operate or will stop operating and
only a warning chime will sound under
the following conditions.
— When the brake pedal is depressed.
— When the accelerator pedal is de-

pressed while brake control assist
is provided.

Starting and driving

5-43

5-44

Starting and driving

— When steering quickly
— When the ICC, DCA, FCW or IBA

warnings sound.

— When the hazard warning flashers

are operated.

— When driving on a curve at a high

speed.

BSW/Blind Spot Intervention

TM

temporarily not available

. Under the following conditions, the

Blind Spot Intervention

TM

system will

be turned off automatically, a beep will
sound and the Blind Spot Interven-
tion

TM

ON indicator light (green) will

blink. The BSW system is still available,
but the Blind Spot Intervention

TM

sys-

tem will not be available until the
conditions no longer exist.
— When the VDC system (except TCS

function) or ABS operates.

— When the VDC system is turned off.
— When the drive mode select switch

is turned to the SNOW mode.

Action to take:

Turn off the Blind Spot Intervention

TM

system and turn it on again when the
above conditions no longer exist.

. Under the following conditions, the

BSW and Blind Spot Intervention

TM

systems will be turned off automati-
cally, a beep will sound and the BSW/
Blind Spot Intervention

TM

system warn-

ing light (orange) will blink. The BSW
and Blind Spot Intervention

TM

systems

are not available until the conditions no
longer exist.
— When the camera detects that the

interior temperature is high (over
approximately 104

8F (408C)).

— When radar blockage is detected.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the
radar sensors.

Action to take:

When the above conditions no longer exist,
the BSW system will resume automatically.
For the Blind Spot Intervention

TM

system,

turn it off and turn it on again. If the BSW/
Blind Spot Intervention

TM

warning light

(orange) continues to blink even after the
Blind Spot Intervention

TM

system is turned

on again, stop the vehicle in a safe location
and turn the engine off. Check for and

remove objects obscuring the radar sen-
sors on the rear bumper, and restart the
engine.

If the warning light (orange) continues to
blink, have the BSW/Blind Spot Interven-
tion

TM

systems checked by an INFINITI

retailer.

BSW/BLIND SPOT INTERVENTION

TM

MALFUNCTION

When the BSW/Blind Spot Intervention

TM

systems malfunction, they will be turned
off automatically, a beep will sound and
the BSW/Blind Spot Intervention

TM

system

warning light (orange) will illuminate.

Action to take:

Stop the vehicle in a safe location, turn the
engine off and restart the engine.

If the warning light (orange) continues to
illuminate, have the BSW/Blind Spot Inter-
vention

TM

systems checked by an INFINITI

retailer.

JVS0098X

SYSTEM MAINTENANCE

. The two radar sensor units

*

1

for the

BSW and Blind Spot Intervention

TM

systems are located near the rear
bumper. Always keep the area near
the radar sensors clean. Do not attach
stickers (including transparent materi-
al), install accessories or apply addi-
tional paint near the radar sensors. Do
not strike or damage the area around
the radar sensors. Consult an INFINITI
retailer if the area around the radar
sensors is damaged due to a collision.

. The Blind Spot Intervention

TM

system

uses the same camera

*

2

that is used

by the LDW/LDP system located in front
of the inside mirror.

For maintenance of the camera, see

“Lane

Departure Warning (LDW)/Prevention (LDP)
system

” earlier in this section.

Radio frequency statement

This device complies with part 15 of the
FCC Rules and RSS-310 of Industry Canada.

Operation is subject to the following two
conditions:

1. This device may not cause harmful

interference.

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

Frequency of operation: 24.05GHz

—

24.25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3
m

The manufacturer is not responsible for
any radio or TV interference caused by
unauthorized modifications to this equip-
ment. Such modifications could void the
user

’s authority to operate the equipment.

PRECAUTIONS ON CRUISE CONTROL

. If the cruise control system malfunc-

tions, it will cancel automatically. The
CRUISE indicator light on the meter
panel will then blink to warn the driver.

. If the engine coolant temperature be-

comes excessively high, the cruise
control system will be canceled auto-
matically.

. If the CRUISE indicator light blinks, turn

the cruise control main switch off and
have the system checked by your
INFINITI retailer.

. The CRUISE indicator light may some-

times blink when the cruise control
main switch is turned ON while pushing
the RESUME/ACCELERATE, SET/COAST
or CANCEL switch. To properly set the
cruise control system, perform the
steps below in the order indicated.

WARNING

Do not use the cruise control when driving
under the following conditions:

. when it is not possible to keep the

vehicle at a set speed

Starting and driving

5-45

CRUISE CONTROL
