Infiniti QX56 (2012 year). Manual - part 7





2-16

Instruments and controls

except the spare.

The low tire pressure warning light warns
of low tire pressure or indicates that the
TPMS is not functioning properly.

After the ignition switch is pushed ON, this
light illuminates for about 1 second and
turns off.

Low tire pressure warning:

If the vehicle is being driven with low tire
pressure, the warning light will illuminate.
A CHECK TIRE PRESSURE warning also
appears in the dot matrix liquid crystal
display. If you select the tire pressure
information in the display, the LOW PRES-
SURE information will be displayed. The
tire pressure for each tire will also be
displayed.

When the low tire pressure warning light
illuminates, you should stop and adjust
the tire pressure to the recommended
COLD tire pressure shown on the Tire and
Loading Information label. The low tire
pressure warning light does not automati-
cally turn off when the tire pressure is
adjusted. After the tire is inflated to the
recommended pressure, the vehicle must
be driven at speeds above 16 MPH (25
km/h) to activate the TPMS and turn off the

low tire pressure warning light. Use a tire
pressure gauge to check the tire pressure.

The CHECK TIRE PRESSURE warning is
active as long as the low tire pressure
warning light remains illuminated.

For additional information, see

“Dot matrix

liquid crystal display

” later in this section,

“Tire Pressure Monitoring System (TPMS)”
in the

“5. Starting and driving” section and

“Tire Pressure Monitoring System (TPMS) ”
in the

“6. In case of emergency” section.

TPMS malfunction:

If the TPMS is not functioning properly, the
low tire pressure warning light will flash for
approximately 1 minute when the ignition
switch is pushed ON. The light will remain
on after 1 minute. Have the system
checked by an INFINITI retailer. The CHECK
TIRE PRESSURE warning does not appear if
the low tire pressure warning light illumi-
nates to indicate a TPMS malfunction.

For additional information, see

“Tire Pres-

sure Monitoring System (TPMS)

” in the “5.

Starting and driving

” section.

WARNING

If the light does not illuminate with the

ignition switch pushed ON, have the
vehicle checked by an INFINITI retailer as
soon as possible.

If the light illuminates or LOW PRESSURE

information is displayed on the monitor
screen while driving, avoid sudden
steering maneuvers or abrupt braking,
reduce vehicle speed, pull off the road to
a safe location and stop the vehicle as
soon as possible. Driving with under-
inflated tires may permanently damage
the tires and increase the likelihood of
tire failure. Serious vehicle damage
could occur and may lead to an accident
and could result in serious personal
injury. Check the tire pressure for all
four tires. Adjust the tire pressure to the
recommended COLD tire pressure shown
on the Tire and Loading Information
label to turn the low tire pressure
warning light OFF. If the light still
illuminates while driving after adjusting
the tire pressure, a tire may be flat. If
you have a flat tire, replace it with a
spare tire as soon as possible.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

When a spare tire is mounted or a wheel

is replaced, the TPMS will not function
and the low tire pressure warning light
will flash for approximately 1 minute.
The light will remain on after 1 minute.
Contact your INFINITI retailer as soon as
possible for tire replacement and/or
system resetting.

Replacing tires with those not originally

specified by INFINITI could affect the
proper operation of the TPMS.

CAUTION

The TPMS is not a substitute for the

regular tire pressure check. Be sure to
check the tire pressure regularly.

If the vehicle is being driven at speeds of

less than 16 MPH (25 km/h), the TPMS
may not operate correctly.

Be sure to install the specified size of

tires to the four wheels correctly.

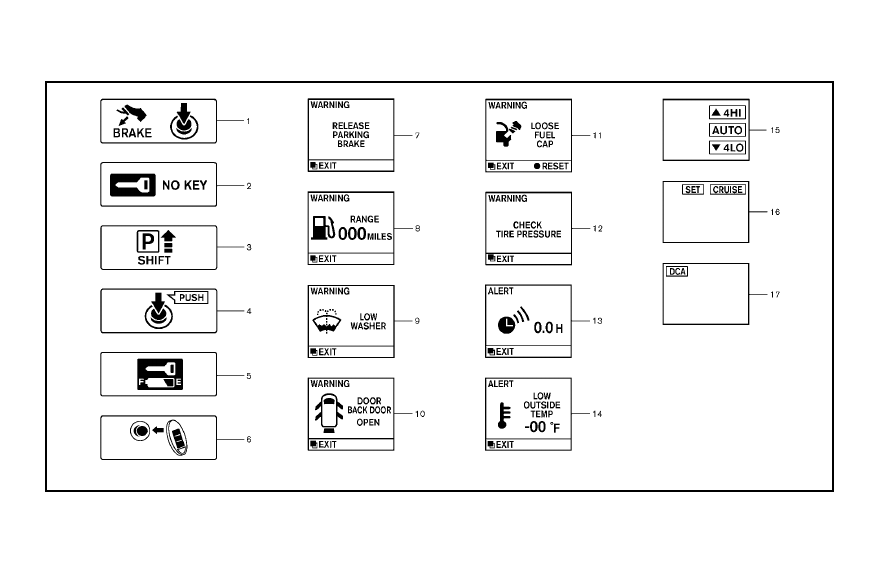

Master warning light

When the ignition switch is in the ON
position, the master warning light illumi-

nates if any of the following are displayed
on the dot matrix liquid crystal display:
. No key warning
. Low fuel warning
. Low washer fluid warning
. Parking brake release warning
. Door/lift gate open warning
. Loose fuel cap warning
. Check tire pressure warning
See

“Dot matrix liquid crystal display” later

in this section.

Preview Function warning light

(orange; if so equipped)

The light comes on if there is a malfunction
in the Brake Assist (with Preview Function)
system.

If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, then resume driving.

If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the
vehicle is still driveable under normal
conditions, have the vehicle checked at
an INFINITI retailer.

Seat belt warning light and

chime

The light and chime remind you to fasten
seat belts. The light illuminates whenever
the ignition switch is pushed to the ON
position, and will remain illuminated until
the driver

’s seat belt is fastened. At the

same time, the chime will sound for about
6 seconds unless the driver

’s seat belt is

securely fastened.

The seat belt warning light for the front
passenger will illuminate if the seat belt is
not fastened when the front passenger

’s

seat is occupied. For approximately 5
seconds after the ignition switch is in the
ON position, the system does not activate
the warning light for the front passenger.

See

“Seat belts” in the “1. Safety — seats,

seat belts and supplemental restraint
system

” section for precautions on seat

belt usage.

Supplemental air bag warning

light

After pushing the ignition switch to the ON
position, the supplemental air bag warning
light will illuminate. The supplemental air
bag warning light will turn off after about 7
seconds if the front-impact air bag and

Instruments and controls

2-17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-18

Instruments and controls

side air bag, curtain and rollover air bag
systems and/or pretensioner seat belts are
operational.

If any of the following conditions occur, the
front air bag, side air bag, curtain and
rollover air bag and pretensioner systems
needs servicing and your vehicle must be
taken to your nearest INFINITI retailer.
. The supplemental air bag warning light

remains on after approximately 7 sec-
onds.

. The supplemental air bag warning light

flashes intermittently.

. The supplemental air bag warning light

does not come on at all.

Unless checked and repaired, the supple-
mental restraint system (air bag system)
and/or the pretensioners may not function
properly.

For additional information, see

“Supple-

mental restraint system

” in the “1. Safety

— seats, seat belts and supplemental
restraint system

” section.

WARNING

If the supplemental air bag warning light is
on, it could mean that the front air bag, side

air bag, curtain and rollover air bag systems
and/or pretensioner systems will not oper-
ate in an accident. To help avoid injury to
yourself or others, have your vehicle
checked by a retailer as soon as possible.

Vehicle Dynamic Control (VDC)

warning light

The light will blink when the VDC system or
the traction control system is operating,
thus alerting the driver that the vehicle is
nearing its traction limits. The road surface
may be slippery.

When the vehicle dynamic control warning
light illuminates when the vehicle dynamic
control system is turned on, this light
alerts the driver to the fact that the vehicle
dynamic control system

’s fail-safe mode is

operating, for example the vehicle dynamic
control or hill start assist system may not
be functioning properly. Have the system
checked by an INFINITI retailer. If a
malfunction occurs in the system, the
vehicle dynamic control system function
will be canceled but the vehicle is still
driveable. For additional information, see
“Vehicle Dynamic Control (VDC) system” in
the

“5. Starting and driving” section of this

manual.

INDICATOR LIGHTS

Adaptive Front lighting System

(AFS) indicator light (if so
equipped)

When the ignition switch is pushed to the
ON position, the Adaptive Front lighting
System (AFS) indicator light will illuminate.
The light will turn off in about 1 second if
the AFS is operational.

If the AFS indicator light blinks, it may
indicate the AFS is not functioning prop-
erly. Have the system checked by an
INFINITI retailer.

See

“Adaptive Front lighting System (AFS)”

later in this section.

Automatic transmission posi-

tion indicator light

When the ignition switch is pushed to the
ON position, the indicator shows the
automatic selector position.

In the manual shift mode, when the
transmission does not shift to the selected
gear due to a transmission protection
mode, the AT position indicator light will
blink and a chime will sound.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

See

“Automatic transmission” in the “5.

Starting and driving

” section for further

details.

Blind Spot Intervention (BSI)

ON indicator light (green; if so
equipped)

The light comes on in green when the Blind
Spot Intervention (BSI) system is turned
on. The light turns off when the system is
turned off.

NOTE:

This light is common with the blind spot
warning light (orange). (See

Blind Spot

Warning (BSW)/Blind Spot Intervention
(BSI) system warning light

” earlier in this

section).

For more details, see

“Blind Spot Warning

(BSW) system/Blind Spot Intervention

TM

system

” in the “5. Starting and driving”

section.

Check suspension indicator

light

When the ignition switch is placed in the
“ON” position, the light comes on for 2
seconds.

Cruise indicator light (if so

equipped)

Cruise main switch indicator:

This light illuminates when the cruise
control main switch is pushed. The light
turns off when the main switch is pushed
again. When the cruise main switch in-
dicator light illuminates, the cruise control
system is operational. (See

“Cruise con-

trol

” in the “5. Starting and driving”

section.)

Cruise malfunction:

If the cruise indicator light blinks while the
engine is running, it may indicate the
cruise control system is not functioning
properly. Have the system checked by an
INFINITI retailer. (See

“Cruise control” in

the

“5. Starting and driving” section.)

Exterior light indicator

This indicator illuminates when the head-
light switch is turned to the AUTO,

or

position and the front parking lights,

instrument panel lights, rear combination
lights, license plate lights or headlights are
on. The indicator turns off when these
lights are turned off.

Front passenger air bag status

light

The front passenger air bag status light
(

) located on the instrument panel will

be lit and the passenger front air bag will
be OFF depending on how the front
passenger seat is being used.

For front passenger air bag status light
operation, see

“INFINITI Advanced Air Bag

System (front seats)

” in the “1. Safety —

seats, seat belts and supplemental re-
straint system

” section of this manual.

High beam indicator light

This light comes on when the headlight
high beam is on and goes out when the low
beam is selected.

Intelligent Brake Assist (IBA)

off indicator light (if so equipped)

The light illuminates when the Intelligent
Brake Assist (IBA) off switch is pushed to
OFF. This indicates that the Intelligent
Brake Assist (IBA) system is not operating.

When the IBA off indicator light illuminates
while the system is turned on (without the
warning chime sound), this light indicates
that the system control is temporarily
unavailable.

Instruments and controls

2-19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-20

Instruments and controls

When the IBA off indicator light illuminates
with the warning chime sound while the
IBA system is turned on, this light indicates
that the system may not be functioning
properly. Park the vehicle in a safe place.
Check to see if the laser sensor is clean.
Turn the engine off, then restart the
engine.

If the IBA off indicator light illuminates
after following the procedures above, it
may indicate that the system is malfunc-
tioning. Although the vehicle is still drive-
able under normal conditions, have the
vehicle checked at an INFINITI retailer. (See
“Intelligent Brake Assist (IBA) system” in
the

“5. Starting and driving” section.)

Lane Departure Prevention

(LDP) ON indicator light (green; if so
equipped)

The light comes on in green when the Lane
Departure Prevention (LDP) system is
turned on. The light turns off when the
system is turned off.

NOTE:

This light is common with the lane
departure warning light (orange). (See
Lane departure warning light” earlier in

this section.)

For more details, see

“Lane Departure

Warning (LDW)/Prevention (LDP) system

in the

“5. Starting and driving” section.

Malfunction Indicator Light

(MIL)

If the malfunction indicator light comes on
steady or blinks while the engine is
running, it may indicate a potential emis-
sion control malfunction.

The malfunction indicator light may also
come on steady if the fuel-filler cap is loose
or missing, or if the vehicle runs out of fuel.
Check to make sure the fuel-filler cap is
installed and closed tightly, and that the
vehicle has at least 3 US gallons (14 liters)
of fuel in the fuel tank.

After a few driving trips, the

light

should turn off if no other potential
emission control system malfunction ex-
ists.

If this indicator light remains on for 20
seconds and then blinks for 10 seconds
when the engine is not running, it indicates
that the vehicle is not ready for an
emission control system inspection/main-
tenance test. (See

“Readiness for Inspec-

tion/Maintenance (I/M) test

” in the “9.

Technical and consumer information

” sec-

tion.)

Operation:

The malfunction indicator light will come
on in one of two ways:
. Malfunction indicator light on steady —

An emission control system malfunc-
tion has been detected. Check the fuel-
filler cap if the LOOSE FUEL CAP
warning appears in the dot matrix
liquid crystal display. If the fuel-filler
cap is loose or missing, tighten or
install the cap and continue to drive the
vehicle. The

light should turn off

after a few driving trips. If the

light

does not turn off after a few driving
trips, have the vehicle inspected by an
INFINITI retailer. You do not need to
have your vehicle towed to the retailer.

. Malfunction indicator light blinking —

An engine misfire has been detected
which may damage the emission con-
trol system.
To reduce or avoid emission control
system damage:
1) Do not drive at speeds above 45

MPH (72 km/h).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2) Avoid hard acceleration or decelera-

tion.

3) Avoid steep uphill grades.
4) If possible, reduce the amount of

cargo being hauled or towed.

The malfunction indicator light may
stop blinking and remain on.
Have the vehicle inspected by an
INFINITI retailer. You do not need to
have your vehicle towed to the retailer.

CAUTION

Continued vehicle operation without having
the emission control system checked and
repaired as necessary could lead to poor
driveability, reduced fuel economy, and
possible damage to the emission control
system.

Security indicator light

The light blinks when the ignition switch is
in the ACC, OFF and LOCK position. This
function indicates the security system
equipped on the vehicle is operational.

If the security system is malfunctioning,
this light will remain on while the ignition

switch is in the ON position. For additional
information, see

“Security systems” later

in this section.

SNOW mode indicator light

When selecting SNOW mode while the
engine is running, this light will illuminate.
(See

“SNOW mode” in the “5. Starting and

driving

” section.)

TOW mode indicator light

This light will illuminate when the TOW
MODE is selected while the engine is
running. (See

“Tow mode” in the “5.

Starting and driving

” section.)

Turn signal/hazard indicator

lights

The light flashes when the turn signal
switch lever or hazard switch is turned on.

Vehicle Dynamic Control (VDC)

off indicator light

The light comes on when the vehicle
dynamic control off switch is pushed to
OFF. This indicates that the vehicle dynamic
control system is not operating.

When the 4L position is selected with the
Four-Wheel Drive (4WD) shift switch, the
VDC system is disabled and the VDC off

indicator light illuminates. (4WD models)

For additional information, see

“Vehicle

Dynamic Control (VDC) system

” in the “5.

Starting and driving

” section of this

manual.

AUDIBLE REMINDERS

Key reminder chime

A chime will sound if the driver side door is
opened while the ignition switch is pushed
to the ACC position. Make sure the ignition
switch is pushed to the OFF position, and
take the Intelligent Key with you when
leaving the vehicle.

Light reminder chime

A chime will sound when the driver side
door is opened with the light switch in the

or

position and the ignition switch

in the ACC, OFF or LOCK position.

Turn the light switch off when you leave the
vehicle.

The chime will also sound for 2 seconds
when the ignition switch is turned to the
OFF position with the fog lights on while
the headlight switch is in the AUTO
position.

Instruments and controls

2-21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-22

Instruments and controls

Parking brake reminder chime

The chime will sound if the vehicle is driven
at more than 4 MPH (7 km/h) with the
parking brake applied. Stop the vehicle
and release the parking brake.

Brake pad wear warning

The disc brake pads have audible wear
warnings. When a brake pad requires
replacement, it will make a high pitched
scraping sound when the vehicle is in
motion. This scraping sound will first occur
only when the brake pedal is depressed.
After more wear of the brake pad, the
sound will always be heard even if the
brake pedal is not depressed. Have the
brakes checked as soon as possible if the
warning sound is heard.

SIC4379

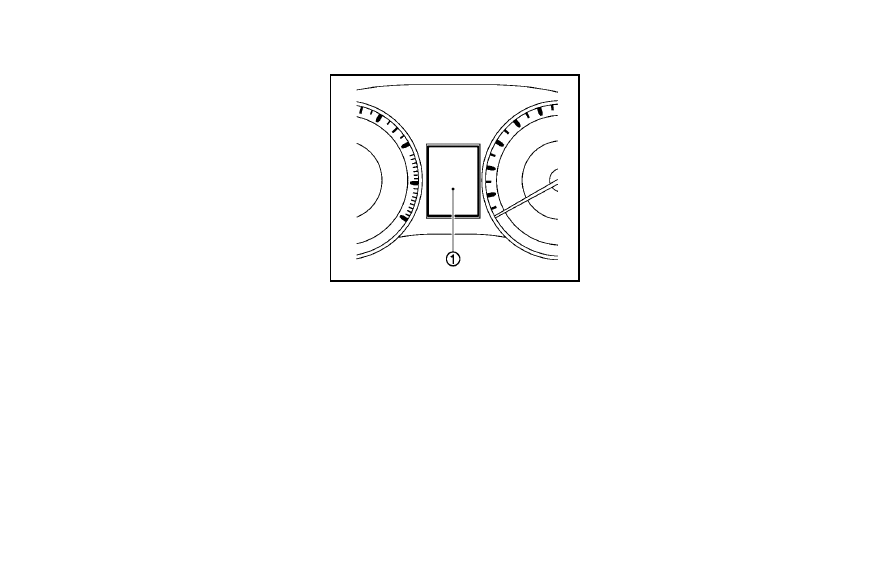

The dot matrix liquid crystal display
appears in the vehicle information display

*

1

located between the speedometer and

odometer, and shows the indicators for the
driving systems, Intelligent Key operation
and various warnings and information.

For detailed information about each sys-
tem, see the following sections:
. Automatic Transmission (AT)

— “Warning/indicator lights and audi-

ble reminders

” earlier in this sec-

tion.

— “Driving the vehicle” in the “5.

Starting and driving

” section.

. Four-Wheel Drive (4WD) system

— “INFINITI all-mode 4WD

®

” in the “5.

Starting and driving

” section.

. Cruise control system

— “Cruise control” in the “5. Starting

and driving

” section.

. Intelligent Cruise Control (ICC) system

— “Intelligent Cruise Control (ICC) sys-

tem

” in the “5. Starting and driving”

section.

. Distance Control Assist (DCA) system

— “Distance Control Assist (DCA) sys-

tem

” in the “5. Starting and driving”

section.

. Intelligent Key system

— “Intelligent Key system” in the “3.

Pre-driving checks and adjust-
ments

” section.

— “Push-button ignition switch” in the

“5. Starting and driving” section.

DOT MATRIX LIQUID CRYSTAL DISPLAY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JVO0042X

Instruments and controls

2-23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-24

Instruments and controls

OPERATIONAL INDICATORS

1. Engine start operation indicator

This indicator appears when the selector
lever is in the P (Park) position.

This indicator means that the engine will
start by pushing the ignition switch with
the brake pedal depressed.

2. NO KEY warning

This warning appears in either of the
following conditions.

No key inside the vehicle:

The warning appears when the door is
closed with the Intelligent Key left outside
the vehicle and the ignition switch in the
ACC or ON position. Make sure that the
Intelligent Key is inside the vehicle.

Unregistered Intelligent Key:

The warning appears when the ignition
switch is pushed from the LOCK position
and the Intelligent Key cannot be recog-
nized by the system. You cannot start the
engine with an unregistered key. Use the
registered Intelligent Key.

See

“Intelligent Key system” in the “3. Pre-

driving checks and adjustments

” section

for more details.

3. SHIFT

“P” warning

This warning appears when the ignition
switch is pushed to stop the engine with
the selector lever in any position except
the P (Park) position.

If this warning appears, move the selector
lever to the P (Park) position or push the
ignition switch to the ON position.

An inside warning chime will also sound.
(See

“Intelligent Key system” in the “3.

Pre-driving checks and adjustments

” sec-

tion.)

4.

“PUSH” warning

This warning appears when the selector
lever is moved to the P (Park) position with
the ignition switch in the ACC position after
the SHIFT

“P” warning appears.

To push the ignition switch to the OFF
position, perform the following procedure:

SHIFT

“P” warning ? (Move the selector

lever to

“P”) ? PUSH warning ? (Push the

ignition switch

? ignition switch position

is turned to ON)

PUSH warning ? (Push

the ignition switch

? ignition switch

position is turned to OFF)

5. Intelligent Key battery discharge
indicator

This indicator appears when the Intelligent
Key battery is running out of power.

If this indicator appears, replace the
battery with a new one. (See

“Intelligent

Key battery replacement

” in the “8. Main-

tenance and do-it-yourself

” section.)

6. Engine start operation for Intel-
ligent Key system indicator

This indicator appears when the Intelligent
Key battery is running out of power and
when the Intelligent Key System and
vehicle are not communicating normally.

If this indicator appears, touch the ignition
switch with the Intelligent Key while
depressing the brake pedal. (See

“Intelli-

gent Key battery discharge

” in the “5.

Starting and driving

” section.)

7. Parking brake release warning

This warning appears when the vehicle
speed is above 4 MPH (7 km/h) and the
parking brake is applied.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8. Low fuel warning

This warning appears when the fuel level in
the tank is getting low. Refuel as soon as it
is convenient, preferably before the fuel
gauge reaches the 0 (Empty) position.

There is a small reserve of fuel remaining
in the tank when the fuel gauge reaches
the 0 (Empty) position.

9. Low washer fluid warning

This warning appears when the washer
tank fluid is at a low level. Add washer fluid
as necessary. (See

“Window washer fluid”

in the

“8. Maintenance and do-it-yourself”

section.)

10. Door/lift gate open warning
(ignition switch is in the ON posi-
tion)

This warning appears if any of the doors
and/or the lift gate are open or not closed
securely. The vehicle icon indicates which
door or the lift gate is open on the display.

11. Loose fuel cap warning

This warning appears when the fuel-filler
cap is not tightened correctly after the
vehicle has been refueled. (See

“Fuel-filler

cap

” in the “3. Pre-driving checks and

adjustments

” section.)

12. Check tire pressure warning

This warning appears when the low tire
pressure warning light in the meter illumi-
nates and low tire pressure is detected. If
this warning appears, stop the vehicle and
adjust the tire pressure to the recom-
mended COLD tire pressure shown on the
Tire and Loading Information label. (See
“Low tire pressure warning light” earlier in
this section and

“5. Tire Pressure Monitor-

ing System (TPMS)

” section.)

13.

“TIMER” indicator

This indicator appears when the set
“TIMER” indicator activates. You can set
the time for up to 6 hours. (See

“Trip

computer

” later in this section.)

14. Low outside temperature warn-
ing

This warning appears if the outside tem-
perature is below 37

8F (38C). The warning

can be set not to be displayed. (See

“Trip

computer

” later in this section.)

15. Four-Wheel Drive (4WD) shift
indicator (4WD models)

This indicator shows the Four-Wheel Drive

(4WD) driving mode (AUTO, 4HI or 4LO) that
is selected by the 4WD shift switch. (See
“INFINITI all-mode 4WD

®

” in the “5. Start-

ing and driving

” section.)

16. Intelligent Cruise Control (ICC)
system MAIN switch indicator (if so
equipped)

The Intelligent Cruise Control (ICC) system
main switch indicator (CRUISE) is displayed
when the ICC main switch is pushed. When
the main switch is pushed again, the
indicator disappears. While the CRUISE
indicator is displayed, the ICC system is
operational.

The cruise control set indicator (SET) is
displayed while the vehicle is controlled by
the conventional (fixed speed) cruise con-
trol mode of the ICC system.

For more details, see

“Intelligent Cruise

Control (ICC) system

” in the “5. Starting

and driving

” section.

17. Distance Control Assist (DCA)
system switch indicator (if so
equipped)

The indicator is displayed when the Dis-
tance Control Assist (DCA) system switch is
pushed on. When the switch is pushed

Instruments and controls

2-25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-26

Instruments and controls

again, the indicator disappears. While the
indicator is displayed, the DCA system is
operational. (See

“Distance Control Assist

(DCA) system

” in the “5. Starting and

driving

” section.)

SIC4325

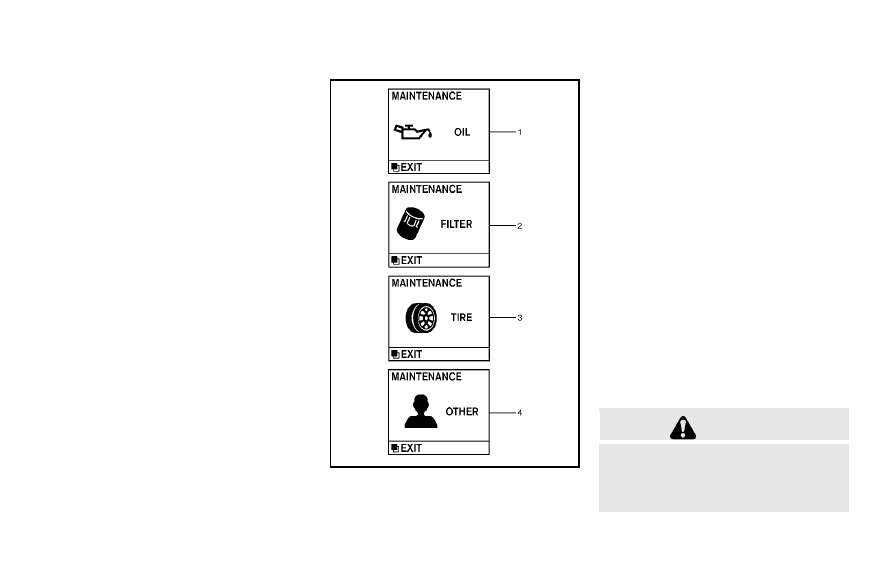

MAINTENANCE INDICATORS

1. Engine oil replacement indicator

This indicator appears when the customer
set time comes for changing the engine oil.
You can set or reset the distance for
changing the engine oil. (See

“Trip compu-

ter

” later in this section.)

2. Oil filter replacement indicator

This indicator appears when the customer
set time comes for replacing the oil filter.
You can set or reset the distance for
replacing the oil filter. (See

“Trip compu-

ter

” later in this section.)

3. Tire replacement indicator

This indicator appears when the customer
set distance comes for replacing tires. You
can set or reset the distance for replacing
tires. (See

“Trip computer” later in this

section.)

WARNING

The tire replacement indicator is not a
substitute for regular tire checks, including
tire pressure checks. See

Changing wheels

and tires

” in the 8. Maintenance and do-it-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

yourself

” section. Many factors including

tire inflation, alignment, driving habits and
road conditions affect tire wear and when
tires should be replaced. Setting the tire
replacement indicator for a certain driving
distance does not mean your tires will last
that long. Use the tire replacement indicator
as a guide only and always perform regular
tire checks. Failure to perform regular tire
checks, including tire pressure checks could
result in tire failure. Serious vehicle damage
could occur and may lead to a collision,
which could result in serious personal injury
or death.

4.

“OTHER” indicator

This indicator appears when the customer
set time comes for replacing items other
than the engine oil, oil filter and tires. You
can set or reset the distance for replacing
the items. (See

“Trip computer” later in

this section.)

More maintenance reminders are also
available on the center display. (See
“How to use INFO button” in the “4.
Monitor, climate, audio, phone and voice
recognition systems

” section.)

SIC4494

Instruments and controls

2-27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-28

Instruments and controls

SIC4420

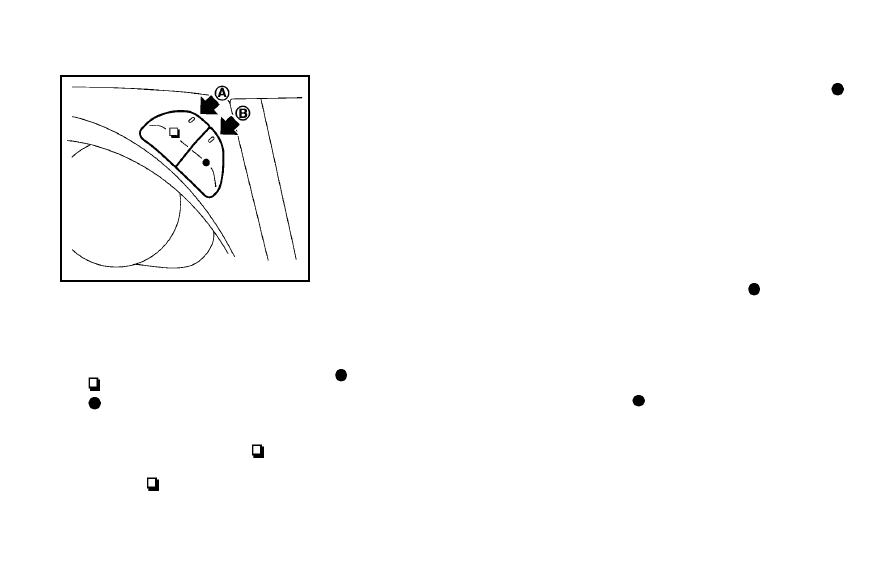

TRIP COMPUTER

Switches for the trip computer are located
on the right side of the combination meter
panel. To operate the trip computer, push
the switches as shown above.

*

A

switch

*

B

switch

When the ignition switch is pushed to the
ON position, modes of the trip computer
can be selected by pushing the

switch

*

A

.

Each time the

switch

*

A

is pushed, the

display will change as follows:

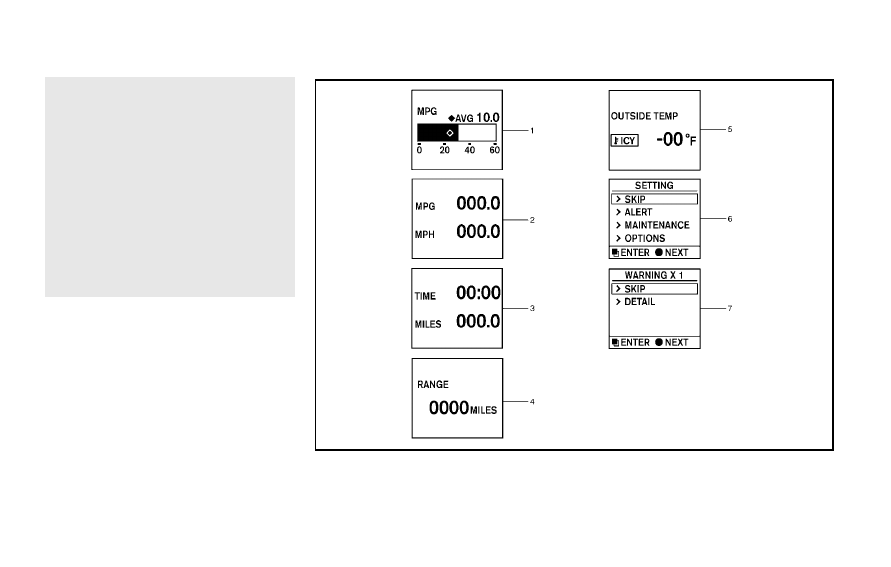

Current fuel consumption

? Average fuel

consumption and speed

? Elapsed time

and trip odometer

? Distance to empty

(dte)

? Outside air temperature (ICY) ?

Setting

? Warning check

1. Current and average fuel con-
sumption

The current and average fuel consumption
mode shows the current and average fuel
consumption.

2. Average fuel consumption (MPG
or l (liter)/100 km) and speed (MPH
or km/h)

Fuel consumption:

The average fuel consumption mode shows
the average fuel consumption since the
last reset. Resetting is done by pushing the

switch

*

B

for longer than 1 second.

(The average speed is also reset at the
same time.)

The display is updated every 30 seconds.
At about the first 1/3 mile (500 m) after a
reset, the display shows

“——”.

Speed:

The average speed mode shows the
average vehicle speed since the last reset.

Resetting is done by pushing the
switch

*

B

for longer than 1 second. (The

average fuel consumption is also reset at
the same time.)

The display is updated every 30 seconds.
The first 30 seconds after a reset, the
display shows

“——”.

3. Elapsed time and trip odometer
(MILES or km)

Elapsed time:

The elapsed time mode shows the time
since the last reset. The displayed time can
be reset by pushing the

switch

*

B

for

longer than 1 second. (The trip odometer is
also reset at the same time.)

Trip odometer:

The trip odometer mode shows the total
distance the vehicle has been driven since
the last reset. Resetting is done by pushing
the

switch

*

B

for longer than 1

second. (The elapsed time is also reset at
the same time.)

4. Distance to empty (dte

— MILES

or km)

The distance to empty (dte) mode provides
you with an estimation of the distance that

-------------------------------------------------------------------------------------------------------------------------------------------------------------

can be driven before refueling. The dte is
constantly being calculated, based on the
amount of fuel in the fuel tank and the
actual fuel consumption.

The display is updated every 30 seconds.

The dte mode includes a low range warning
feature. If the fuel level is low, the warning
is displayed on the screen.

When the fuel level drops even lower, the
dte display will change to

“——”.

. If the amount of fuel added is small, the

display just before the ignition switch
is pushed to the OFF position may
continue to be displayed.

. When driving uphill or rounding curves,

the fuel in the tank shifts, which may
momentarily change the display.

5. Outside air temperature (ICY

— 8F

or

8C)

The outside air temperature is displayed in
8F or 8C in the range of −22 to 1318F (−30
to 55

8C).

The outside air temperature mode includes
a low temperature warning feature. If the
outside air temperature is below 37

8F

(3

8C), the warning is displayed on the

screen.

The outside temperature sensor is located
in front of the radiator. The sensor may be
affected by road or engine heat, wind
directions and other driving conditions.
The display may differ from the actual
outside temperature or the temperature
displayed on various signs or billboards.

6. Setting

Setting cannot be made while driving. A
message

“Setting can only be operated

when stopped

” is also displayed on the

dot matrix liquid crystal display.

The

switch

*

A

and

switch

*

B

are

used in the setting mode to select and
decide a menu.

SKIP:

Push the

switch

*

A

to move to the

warning check mode.

Push the

switch

*

B

to select other

menus.

ALERT:

There are 3 submenus under the alert
menu.
. BACK

Select this submenu to return to the top
page of the setting mode.

. TIMER

Select this submenu to specify when
the

“TIMER” indicator activates.

. ICY

Select this submenu to display the low
outside temperature warning.

MAINTENANCE:

There are 5 submenus under the main-
tenance menu.
. BACK

Select this submenu to return to the top
page of the setting mode.

. OIL

Select this submenu to set or reset the
distance for changing the engine oil.

. FILTER

Select this submenu to set or reset the
distance for replacing the oil filter.

. TIRE

Select this submenu to set or reset the
distance for replacing tires.

. OTHER

Select this submenu and set or reset
the distance for replacing items other
than the engine oil, oil filter and tires.

Instruments and controls

2-29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-30

Instruments and controls

OPTIONS:

There are 4 submenus under the display
menu.
. BACK

Select this submenu to return to the top
page of the setting mode.

. LANGUAGE

Select this submenu to choose English,
French or Spanish for display.

. UNIT

Select this submenu to choose the unit.

. EFFECTS

Select this submenu to turn on and off
the needle sweep function when start-
ing the engine.

7. Warning check

SKIP:

Push the

switch

*

A

to move to the

warning check mode.

Push the

switch

*

B

to select other

menus.

DETAIL:

This item is available only when a warning
is displayed.

Select this menu to see the details of
warnings.

SIC2133

Your vehicle has two types of security
systems, as follows:
. Vehicle security system
. INFINITI Vehicle Immobilizer System
The security condition will be shown by the
security indicator light.

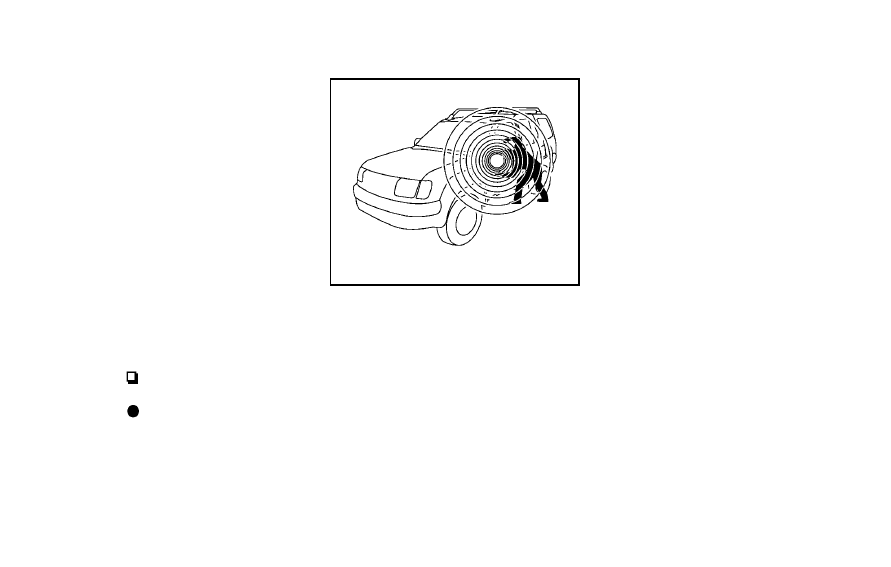

VEHICLE SECURITY SYSTEM

The vehicle security system provides visual
and audio alarm signals if someone opens
the doors, hood, or lift gate when the
system is armed. It is not, however, a
motion detection type system that acti-
vates when a vehicle is moved or when a
vibration occurs.

The system helps deter vehicle theft but
cannot prevent it, nor can it prevent the
theft of interior or exterior vehicle compo-
nents in all situations. Always secure your
vehicle even if parking for a brief period.
Never leave your Intelligent Key(s) in the
vehicle, and always lock it when unat-
tended. Be aware of your surroundings,
and park in secure, well-lit areas whenever
possible.

Many devices offering additional protec-
tion, such as component locks, identifica-
tion markers, and tracking systems, are
available at auto supply stores and speci-
alty shops. Your INFINITI retailer may also
offer such equipment. Check with your
insurance company to see if you may be
eligible for discounts for various theft
protection features.

SECURITY SYSTEMS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SIC2045

How to arm the vehicle security
system

1. Close all windows.

The system can be armed even if the
windows are open.

2. Push the ignition switch to the OFF

position.

3. Remove the Intelligent Key from the

vehicle.

4. Close all doors, hood and lift gate. Lock

all doors. The doors can be locked with
the Intelligent Key, door handle request
switch, power door lock switch or
mechanical key.

5. Confirm that the security indicator light

comes on. The security indicator light
stays on for about 30 seconds. The
vehicle security system is now pre-
armed. After about 30 seconds the
vehicle security system automatically
shifts into the armed phase. The
security light begins to flash once every
approximately 3 seconds. If, during this
30-second pre-arm time period, the
door is unlocked, or the ignition switch
is pushed to ACC or ON, the system will
not arm.

Even when the driver and/or passengers
are in the vehicle, the system will activate
with all doors, hood, and lift gate locked
with the ignition switch in the LOCK
position. When pushing the ignition switch
to the ACC or ON position, the system will
be released.

Vehicle security system activation

The vehicle security system will give the
following alarm:
. The headlights blink and the horn

sounds intermittently.

. The alarm automatically turns off after

approximately 50 seconds. However,
the alarm reactivates if the vehicle is

tampered with again.

The alarm is activated by:
. Unlocking the door or opening the lift

gate without using the button on the
Intelligent Key, the door handle request
switch or the mechanical key. (Even if
the door is opened by releasing the
door inside lock knob, the alarm will
activate.)

. Opening the hood.

How to stop an activated alarm

The alarm will stop when a door is
unlocked by pushing the unlock button
on the Intelligent Key, the door handle
request switch or using the mechanical
key, or when the ignition switch is pushed
to the ACC or ON position.

If the system does not operate as de-
scribed above, have it checked by an
INFINITI retailer.

Instruments and controls

2-31

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     5      6      7      8     ..
